【国家标准】 不透性石墨材料试验方法 第4部分 冲击强度

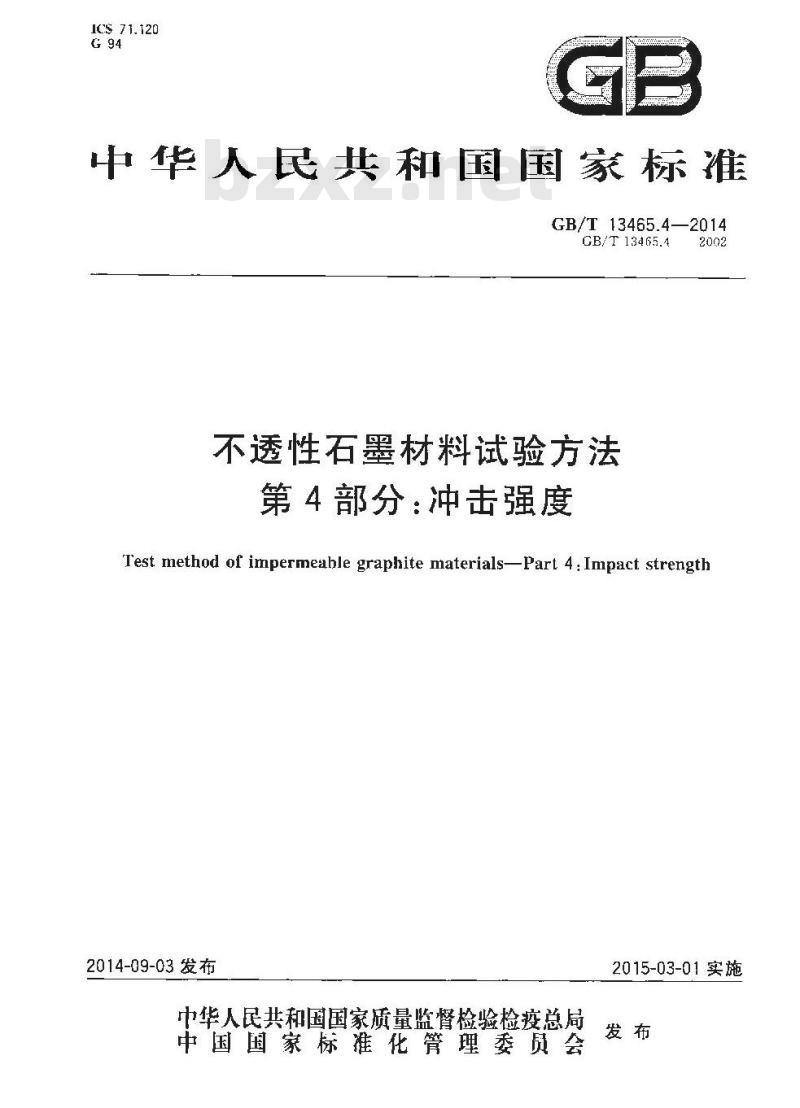

ICS 71.120
中华人民共和国国家标准
GB/T13465.4—2014
CB/T13465.4
不透性石墨材料试验方法
第4部分：冲击强度
Test method of impermeahle graphite materials-Part 4: Impact strength2014-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-03-01实施

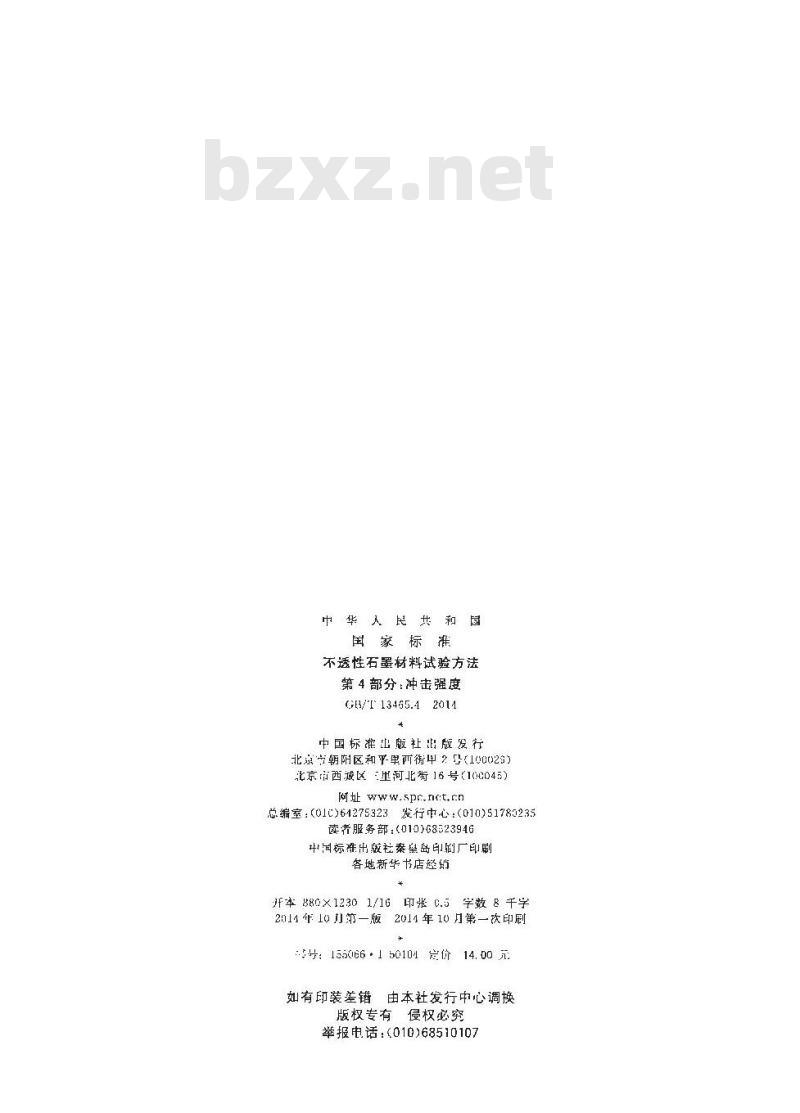

中华人民共
国家标准
不透性石墨材料试验方法
第4部分:冲击强度
GE/T 13465.4 2011
中国标准出版社阳版发行
北京市朝区和平里西街甲2号（100022）北京市西城区里河北街16号（10G045）网址 spr.nc:t.cn
总编室：（01C)6275323发行中心：（010)51785235读书服务部：（010)68523946
牛同标牵出胶社秦显岛印刷广印刷各地新华书店经销
字数８千学
开本 880×1230 1/16 印张 C.52014个10第—版
2014年10月第一次印刷
#5号： 135066 +1 50104
1尝价
如有印装差错由本社发行中心调换版权专有
侵权必究
举报电话：(010)68510107

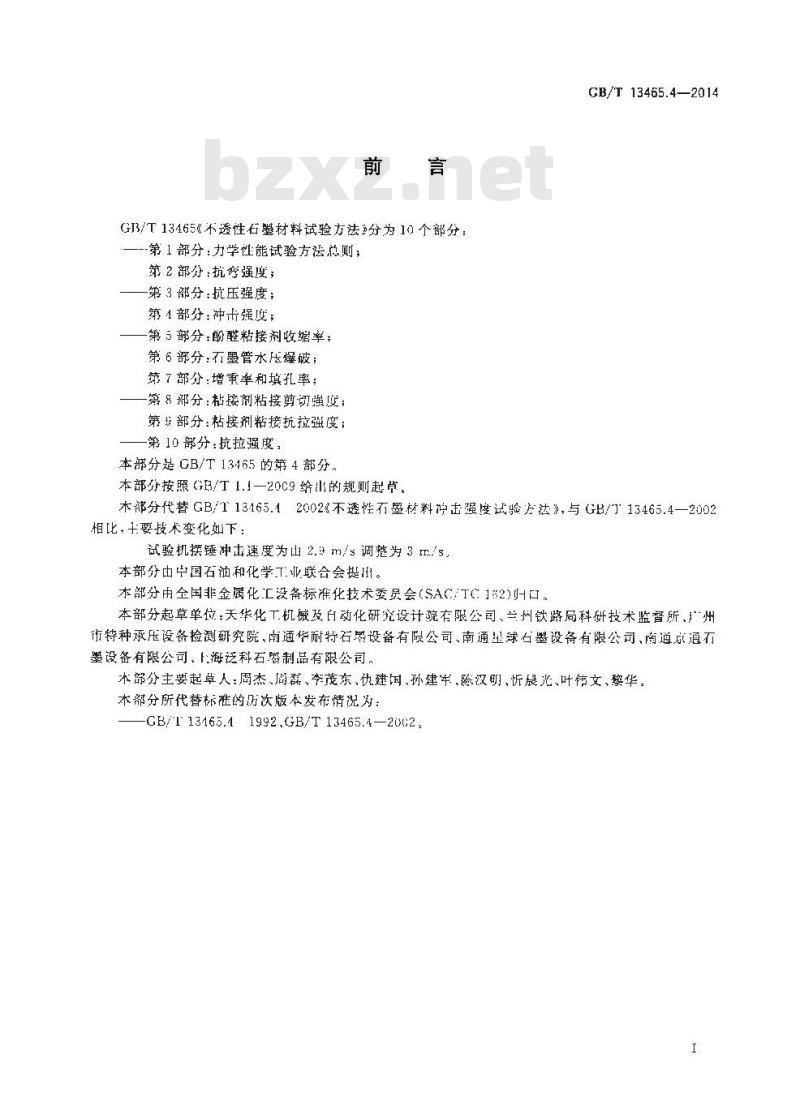

G/T13465《不透性石墨材料试验方法\分为10个部分：-第1部分：力学性能试验方法总则；第2部分：抗弯强度；
-第3部分：抗压强度；
第1部分：冲击强度；
-第5部分：酚醛粘接剂收缩率：第6部分：石墨管水压爆破；
第7部分：增重率和填孔率：
一第8部分：粘接剂粘接剪切强度：第部分：粘接剂粘接抗拉强度；第10部分：抗拉强度，
本部分是CB/T13465的第4部分。本部分按照GB/T1.1一20C9给山的规则起草。GB/T 13465.4—2014
木部分代替GB/T13465.42002《不透性石墨材料冲击强度试验方法》，与G/13465.4—2002相比，士要技术变化如下：
试验机摆锤冲击速度为山2.9m/s调整为3m/s.本部分由中国石油和化学T业联合会提出。本部分由全国非金属化工没备标准化技术委员会(SAC/TC152)归口。本部分起草单位：天华化工机碱及白动化研究设计院有限公司、兰州铁路局科研技术监所、广州市特种承压设备检测研究院、南通华耐特石器设备有限公司.南通里球石墨设备有限公司、南道京通石墨设备有限公司，海泛科石暨制品有限公司。术部分主要起草人：周杰、周磊、李茂东、仇建国、孙建军除汉明、忻晨光、叶伟文、黎华，本部分所代替标准的历次版本发布情况为：GB/T13465.41992.GB/T13465.4—2002.I
1范围
不透性石墨材料试验方法
第4部分：冲击强度
GB/T 13465.4—2014
GB/T134G5的本部分规定了测定不透性石墨材料冲击吸收功和冲击强度所用的试验装置、试伴、试验程序和结果计算方法。
本部分适用于处在简支梁状态下不透性石累材料的吸收功和冲击强度的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的用文件，仪注日期的版本适月于本文件，凡是不注口期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/113465.1不透性石墨材料试验方法第1部分：力学性能试验方法总则JJG145摆锤式冲击试验机
3术语和定义
GB/113455.1界定的以及下列术语和定义适用于本文件。3.1
冲击吸收功absorbing energyof impacttest具有一楚形状和尺寸的不透性石飓试样在冲击裁荷作用下破坏时所吸收的功。3.2
冲击强度impactstrcngth
冲击吸收功除以试样缺门底部处横截面通积所得的商，4仪器、设备
4.1基本要求
试验用仪器和设备应符合（G13/T13465.1的有美规定，4.2冲击试验机

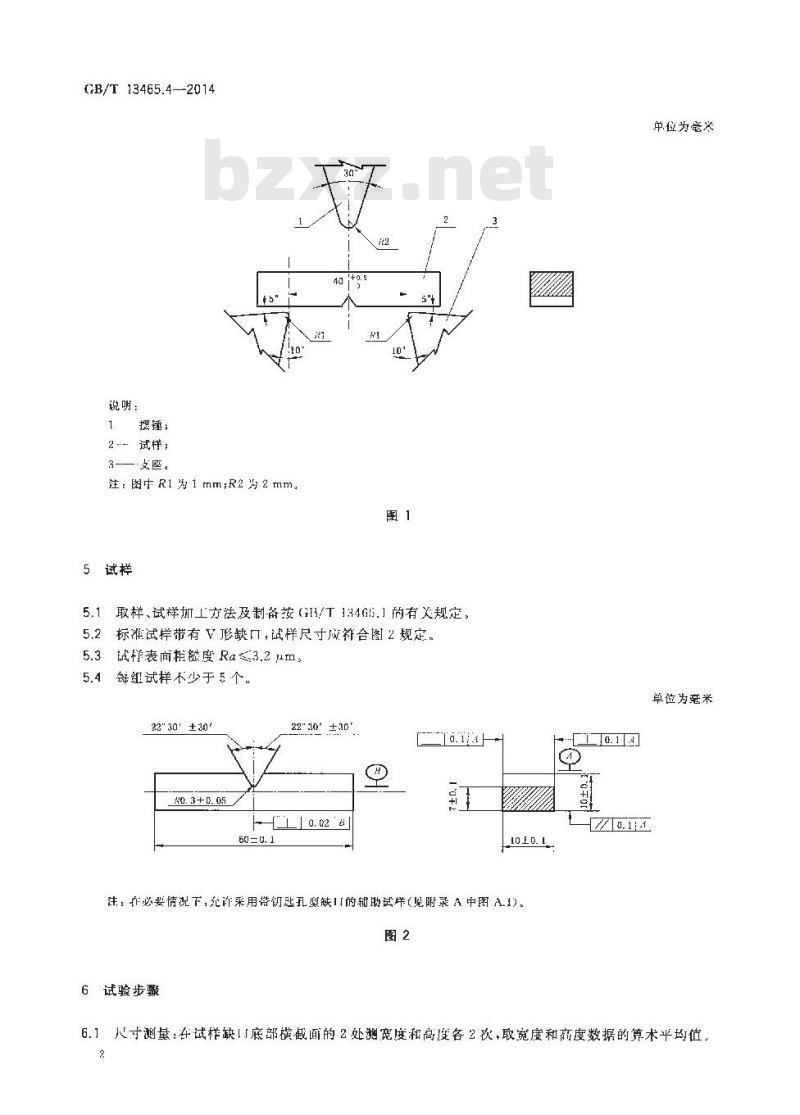

4.2.1试验机支座及摆锤刀刃尺应符个图1的要求。4.2.2试验机的结构应具有定够的刚性，放在稳固的作台[，试验机机座的水平度为0.5/1000。4.2.3试验机的标准打击能量为0.490、0.9811和3.923J，试验机正常使用范围为每套摆链最大打击能量的 1C%～90为。
4.2.4试验机摆锤冲击速度为3m/s4.2.5试验机应符合JJ心145技术要求的规定，GB/T 13465.4—2014
说明：
摆锤；
2--试样
3-—·支座。
注：图中R1为1mm;R2为2mm.
5试样
5.1取样、试样加工方法及制备按GH/T13465.1的有关规定。5.2标滩试样带有V形缺口，战样尺寸成符合图2 规定，5.3战样表面糙度Ra≤3.2μm，
5.4 每组试样不少于 5 个。
22\30#±30
N0. 3 + 0.05
2230±30'wwW.bzxz.Net
H1 0. 02
注：作必要情说下,允许采用带匙孔数缺I的辅助试样(见附录A.中图 A.1)。图2
6试验步骤
单位为尝关
单位为亲类
6.1寸测量：在试样缺11底部横截面的2处测宽度和高度各2次，取宽度和高度数据的算术平均值2
6.2极据试样预期冲击消耗功选择试验机量程，选择量程对应符合4.2.3要求，6.3用试验机跨距找正器调准简支案跨肾为10:gmm。GB/T 13465.4—2014
6.4整读数指针到零刻度处，试验机摆锤空打-次：检查试验机消耗功是否超差6.5试样的放置应紧贴支座放置，并用试样找正器找止，使摆链刀刃正好能打击缺口中心背面6.6用摆锤冲击试样，读取表盘冲击功显示值。7结果计算
按式(1)汁算冲击双收功A、。
A-A-AA
武中：
试样断毅时冲击功示值，单位为焦耳(J)：冲士试验机消耗功，单位为焦耳（J）（由冲击试验机说明书查出）。7.2按式（2)计算冲击强度，单位为每平方库米焦年（J/cm）Ak
5试样缺口处底部横截面宽度，单位为厘米（cm)；—
试样缺口处底部横截面高度，单位为厚米（cm）7.3试验过程遇到下列情况之一时，试验数据无效：）误操作，
b）试样打断时有卡锤现象；
）断裂在非缺口处。
7.4试验结果处理按GB/T13465.1的有关规定，8试验报告
试验报告内容按GB/T 13465.1 的有关规定。-( 1 3
-（2）
GB/T 13465.4—2014
附录A
（规范性附录）
辅助试样
辅助试样为带钊匙孔型缺门试样.尺寸如图A.1所示。Q.7
1. 5±0. b
GB/T 13465.4-2014
打印！例：20141H11HF0G9A
单位为旁※
版权专有侵权必究
书号：1550661-50104
定价：
14. 00 元
