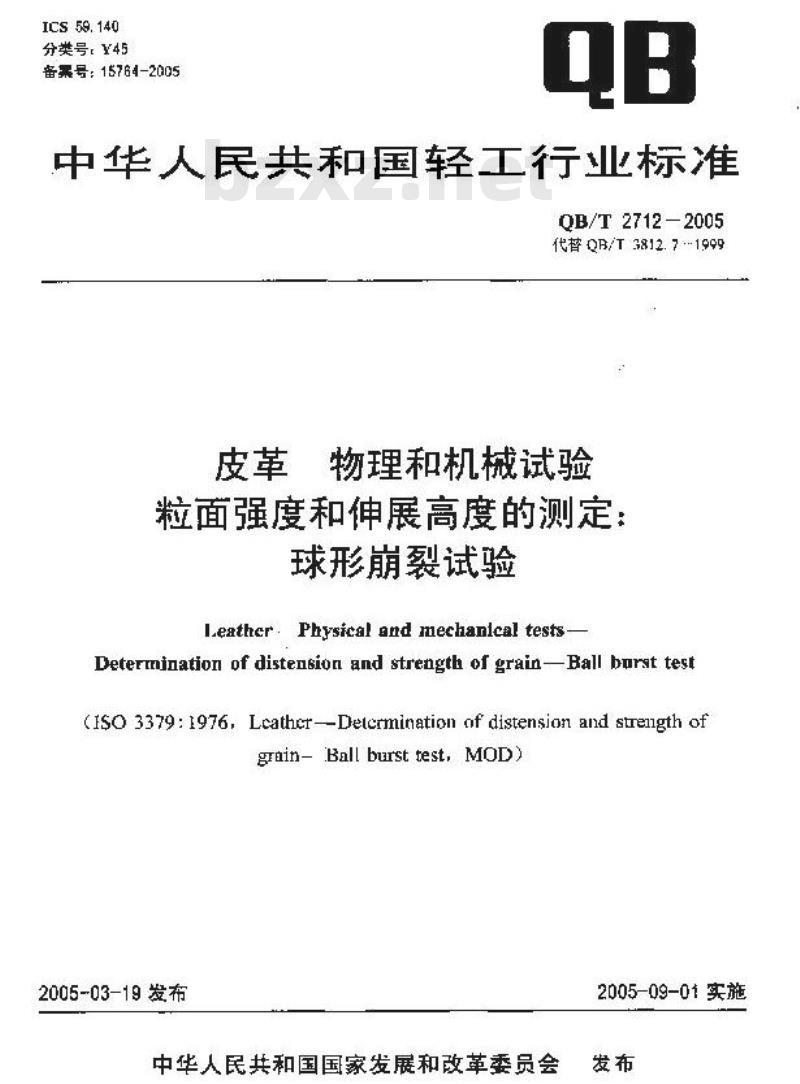

【轻工行业标准(QB)】 皮革 物理和机械试验 粒面强度和伸展高度的测定：球形崩裂试验

ICS 59.140
分类号，Y45
备票号：15764-2005
中华人民共和国轻工行业标
QB/T2712—2005免费标准下载网bzxz
代替QB/T3812.71999
物理和机械试验
粒面强度和伸展高度的测定：
球形崩裂试验
Leather. Physical and mechanlcal tests-Deterinination of distension and strength of grain-Ball burst test(ISO 3379: 1976. Lcather--Delcrmination of distension and stre1igth ofgrain-Ballbursttest，MOD)
2005-03-19发布
中华人民共和国国家发展和改革委员会2005-09-01实施
QB/T2712-2005

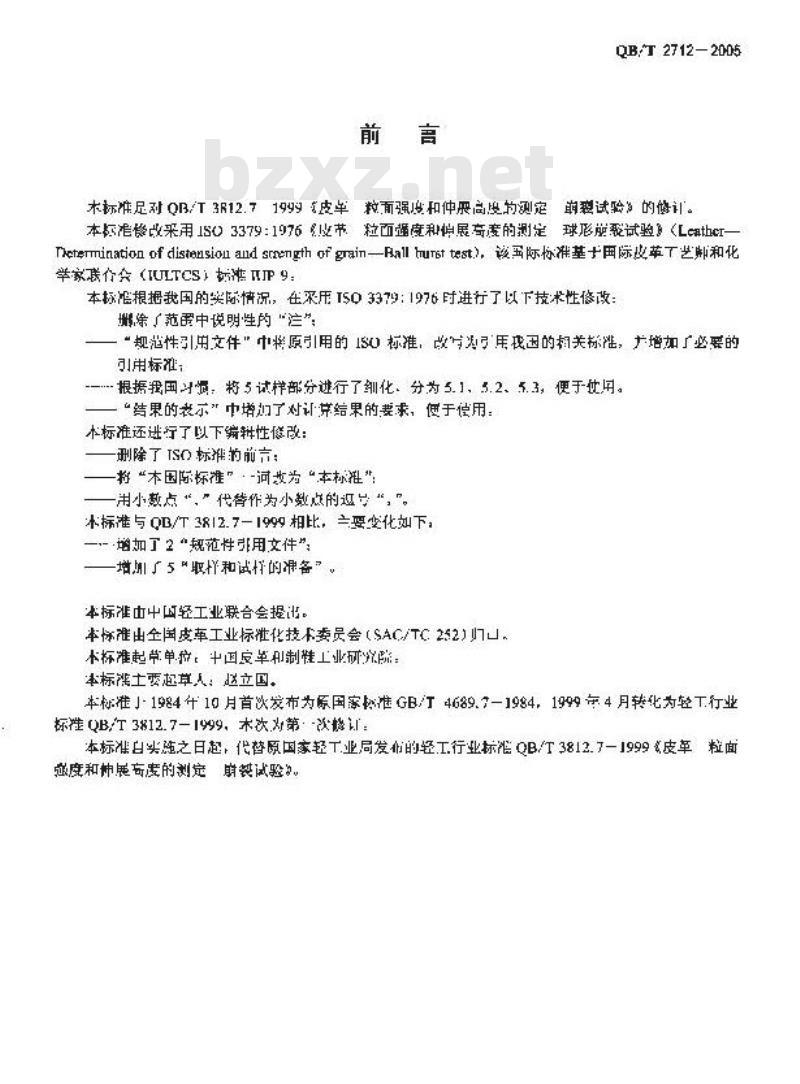

木标准尺对QB3R12.71999皮单粒面强度和仲展高度的测定期裂试验3的修计。本标准餐改采用1S03379：1976皮节。粒面强度和悼展高度的测定球形聚试验（LcathcrTheteminationofdistensiollandsnongthofgrain一Rallbrurettest），该禹际你准基十画际必革下艺师和化举家联会（IULTCS）标准HIP9：本标准根据我国的实际情况，在采用T503379：1976时进行了以下技术性修改：州除，范函中悦明性的“注”：“规范性引用文件”中将原引用的标准，收为引用我国的相关标催，增加了必要的引用标难
一根据我国寸：将5试样部分进行了纠化、分为5.1，5.2、5.3，便于使用。一“结果的表示”中增们了对计节结果的费求，便于偿用本标准还进行了以下编辑性像改：删除了TSO标雅的前亢：
格“本因际标准”，-河妆为“本标推”：用小数点“，”代替作为小数点的迟号“，”。本标准与QB/T3812.7一1999相比，主要变化如下-·增如了？“规范性引用文件”增州了5“收样和试杆的准备”
本标准由中函经工业联合会提出。本标准出全国皮车工业标准化技委员会（SAC/TC252)归口，本标准起节单疗，中国度单别制鞋上业研实疏：本标港士要起草人：送立国。
半标准」1984什10月首次发布为原国家准GB/4689.7一1984，1999市4月转化为轻T行业标准QB3812.7一1999，木次第：改峰证：本标准白实施之日起，代替原国家轻T业同发布的轻工.行业标准QBT3812.7一1999&皮革粒面度和神展奇度的测定前试验3。

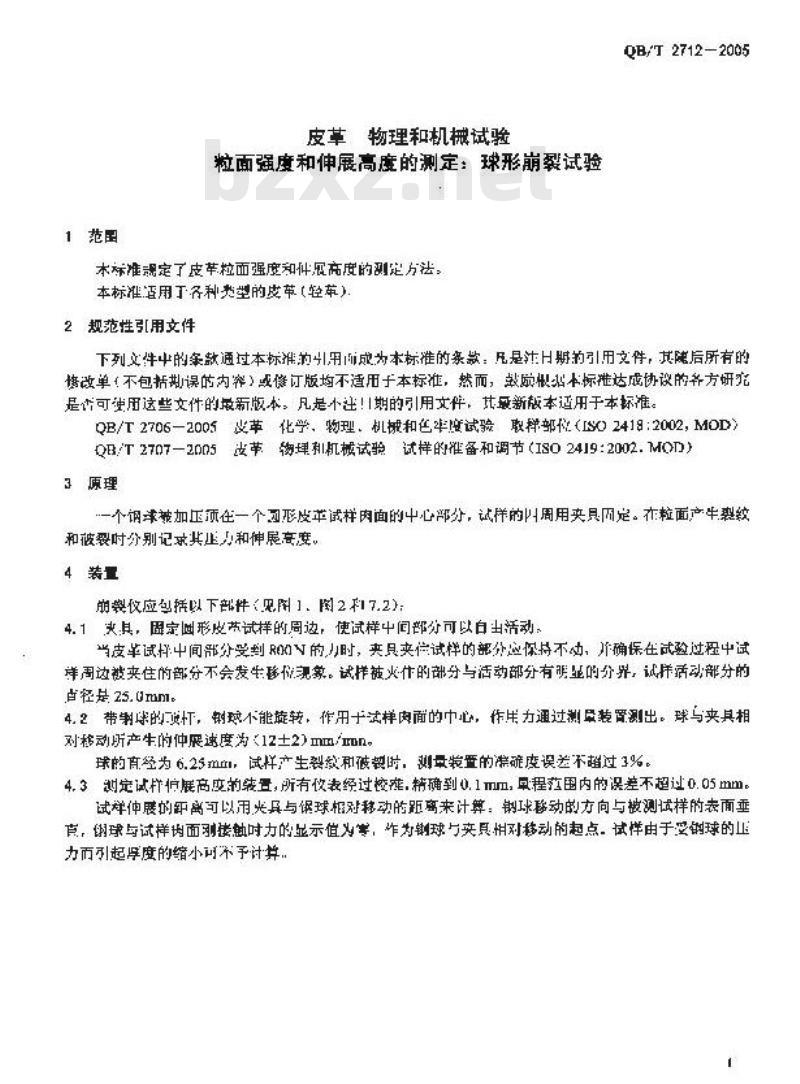

1范围
皮革物理和机概试验
粒面强度和伸展高庭的测定：球形崩裂试验本标准定了皮萃粒而强度和件展高度的测定方法：本标准适用丁各种类型的皮革（轻革）2规范性引用文件
QB/T2712—2005
下列义件中的条款通过本标的用成为本标准的条款：凡是注H期的引用文件，其随后所有的情改单（不包括划误的内容）或修订版均不适用于本标准，然而，鼓励恨站本标推达成协议的各方研究是节可使用这些文件的最而版本。凡是小注！期的引用文件，其最新版本适用于本标准。QB/T2706一2005必革化学，物理、机械和色车度试验取料部（ISO2418：2002，MOD）QB/T2707一2005法革物埋和机械试验试样的准备和调节（I802419：2002M0）3原理
“一个钢求被加正项在一个可形皮苹试样肉面的中心部分，试样的周用夹具因定。在粒面产牛裂纹和被裂时分别记求其止力和伸展高度。4装置
期裂仅应包括以下部件（见图1，图2利7.2）4.1次其，圈定形皮英试样的周边，使试样中间部分可以白出活动，当支革试样中间部分学制R0OV的小时，夹具夹信试样的部分应保持不动，开确保在试验过程中试详周边被夹住的部分不会发生移象，试择被火作的部分与活动部分有明显的分界，试样活动部分的占轻是25.0mml
4.2带制球的杆，制球不能旋转，作用十试样肉面的中心，作用力通过测年装胃测出。球与夹其相对移动所产生的仲展速度为<12土2)mm/n。球的育经为6.25m，试样产生裂效和破裂时，划量量的溯硫度误差不超过3%。4.3测定试样信展高度的装置，所有仅表经过校寇，精确到0.1mm，早程范围内的误差不超过0.05mm。试烊仲展的距高可以用光具与锅球相对移动的距离来计算：钢球移动的方向与被测试样的表面垂食，谢球与试样内面楼触时力的显示值为零，作为钢球来具相对移动的起点试样由于变钢球的业力而列起浮度的缩小可不予计并，QB/T2712-2005

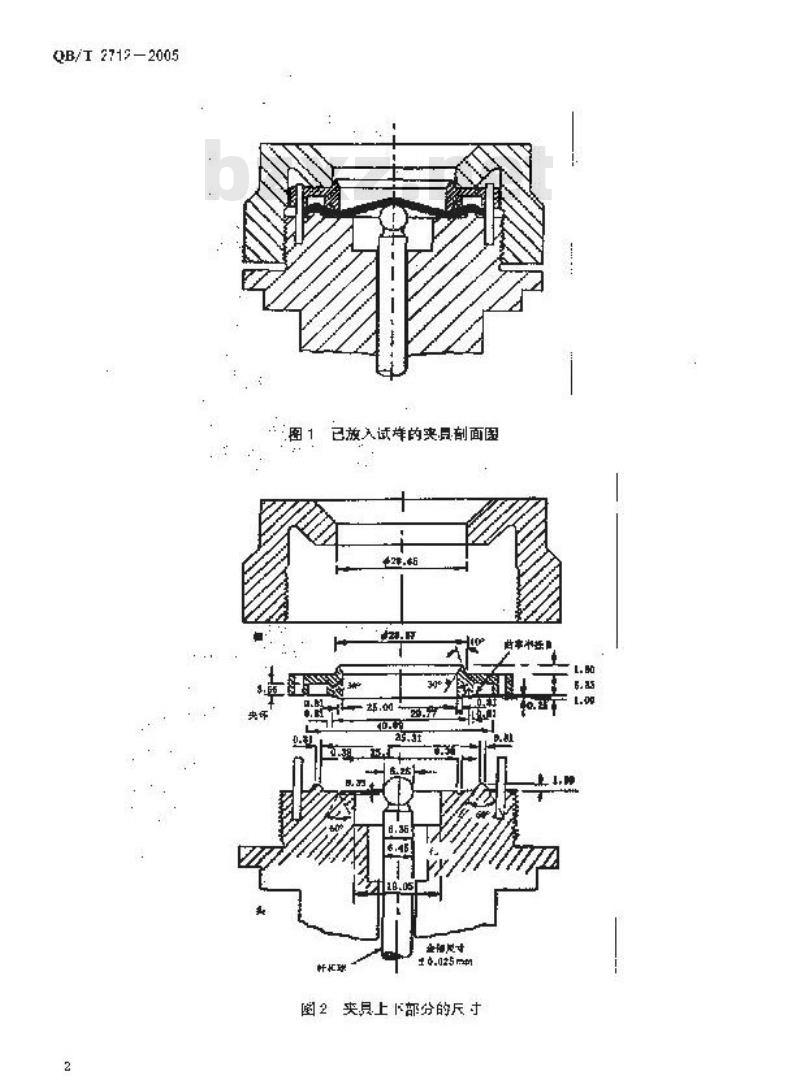

已放入试样的突月削面图
±0.025mpm
图2夹具上K部分的尺寸

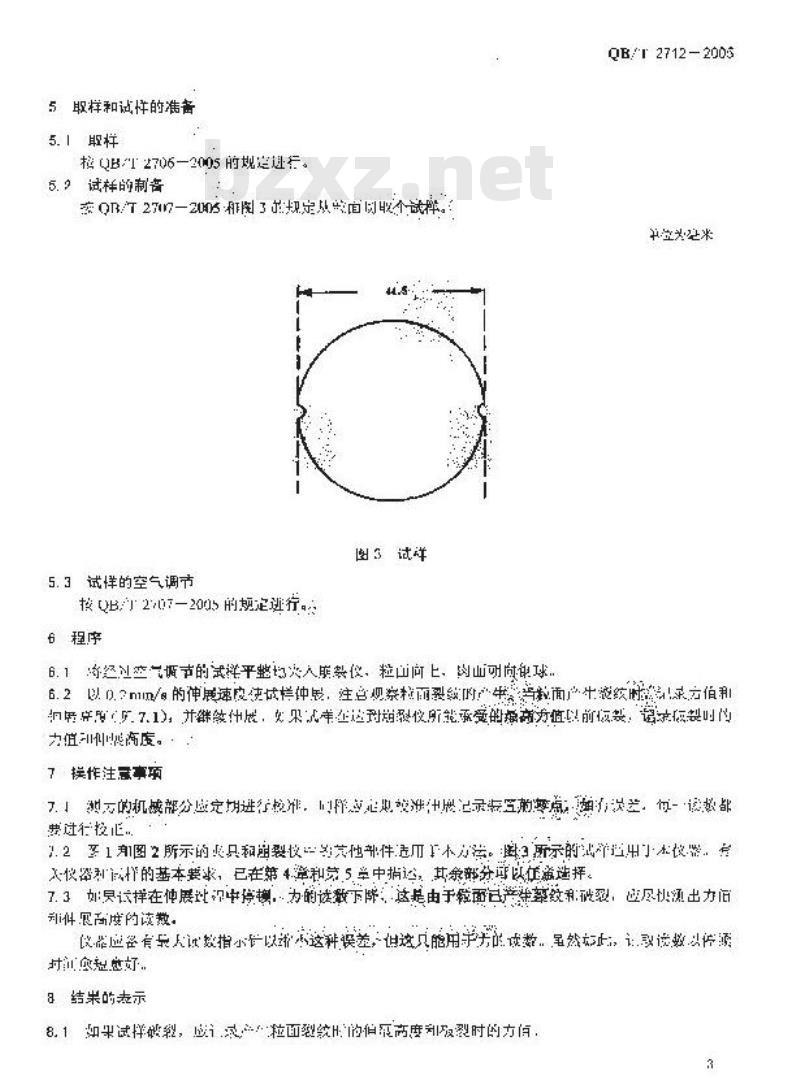

5取样和试性的准备
5. 1联样
拉QBT2706一2005的规楚进行。
5.2试样的制音
变Q277一2005相图3的规定从收面例收个诚摔。图3试详
5.3试样的空气调市
按QB2*07—2005的规定进行。
6程序
QB/T2712200s
6.1经斗变气惯声的武祥平整均火人照教仪，粒山向上，肉山可向单球，6.2以 0. mm/e的伸展速度使或样伸展，注自观察粒而裂的产高数面产牛衰较脉录方伯利用异品贝71），开然件展，果企送到拍仪所能承受的播商值以前板，求时闪力值商废。
7携作注忌事项
7洲的机城部分应定期进行校准，样心期油计属记录互季点面行没差，你一该效部费过行控止
12冬1图2所示的只和品裂他件适币不方法。图3所的详适出本收整。有人仪器利成样的基本要求，已在第4漳和5.章中捐控，其象部分最以任巅造择。7.3如试择在伸展让况中境撑，为的读教下降，这是由于粒面已严举整效霜：破裂：过尽快领出力间件零尚度的读数
议靠应签有最人证数指小世以计承这种误差，但这贝能用于务读数。显然拓正，计取读数以作源时良起感好。
8结果的表示
8.1如试样燃裂，应求，粒面裂较H的值最商度剂吸裂时的方，3
QB/T2712—2005
B.2如果试样未被顶破，应记或产生粒而裂较时均伸展高度以及施最人力时的伸展断度，并说明试样没有源碳。
注：如果有几个试样后时行试验，每个试样的统思部尝报凸（不仪是平均）试验报告
试验报告应包含以下内容：
本标准端导，
样品名熟、编号、关型：
样出的详继信息，取样Q月/T2706一2005不一致的情况：试验条件（标准空气：20/65%或23/50%）：试验结累（期裂高度、围验强案）如来试样不是全粒山苹，应诈细描逆试验结果，实际操作与木标准的不同之处。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
