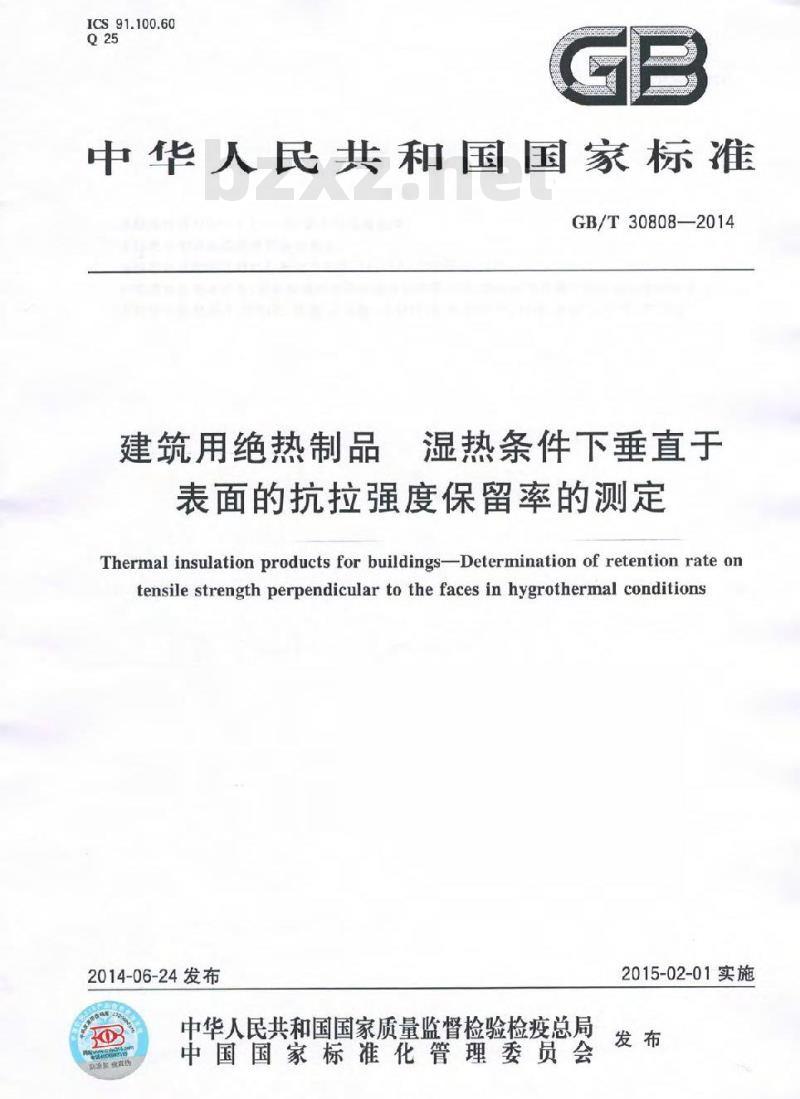

【国家标准】 建筑用绝热制品 湿热条件下垂直于表面的抗拉强度保留率的测

ICS 91.100.60
中华人民共和国国家标准
GB/T30808-—2014
建筑用绝热制品
湿热条件下垂直于
表面的抗拉强度保留率的测定
Thermal insulation products for buildings-Determination of retention rate ontensile strength perpendicular to the faces in hygrothermal conditions2014-06-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2015-02-01实施

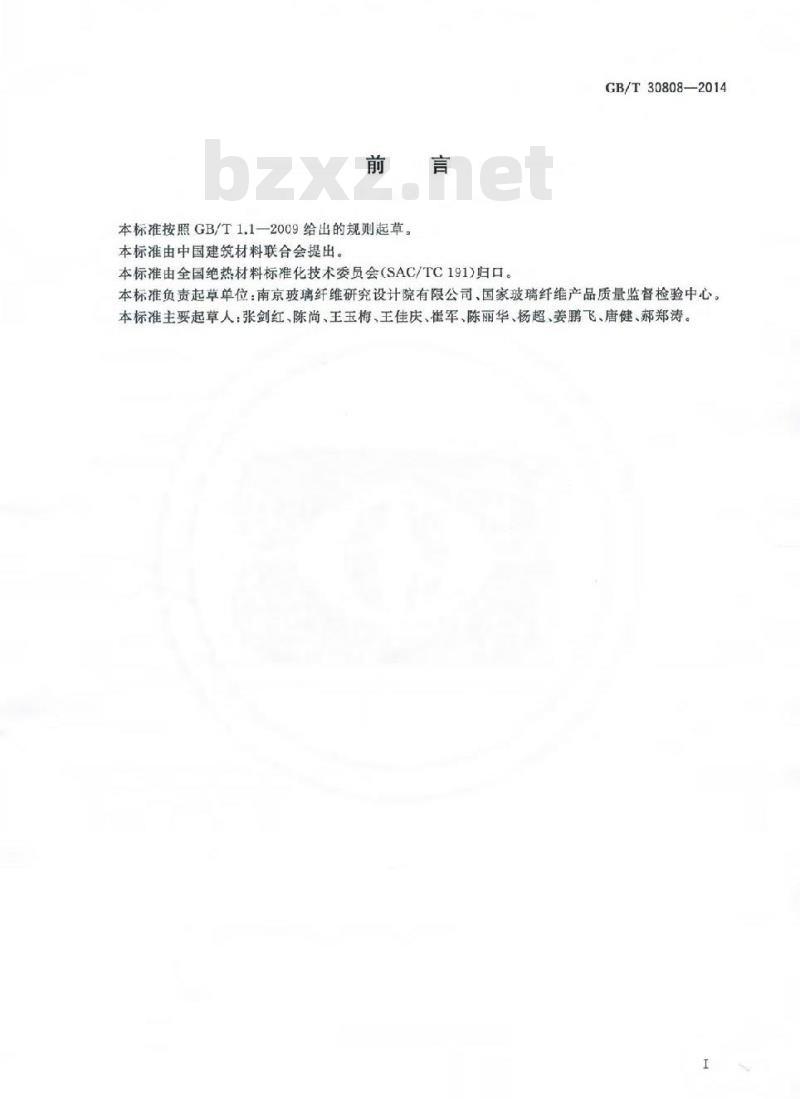

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。GB/T30808—2014
本标准负责起草单位：南京玻璃纤维研究设计院有限公司、国家玻璃纤维产品质量监督检验中心。本标准主要起草人：张剑红、陈尚、王玉梅、王佳庆、崔军、陈丽华、杨超、姜鹏飞、唐健、郝郑涛。1范围
建筑用绝热制品
湿热条件下垂直于
表面的抗拉强度保留率的测定
GB/T30808—2014
本标准规定了建筑用绝热制品在规定的温应和湿度条件下放置一段时间后，垂直于表面抗拉强度保留率的测定方法。
本标准适用于建筑用绝热制品
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不在日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4132-1996
绝热材料及相关术语
JG149—
-2003膨胀聚苯板薄抹东外墙外保温系统3术语和定义
—1996界定的以及下列术语和定义适用于本文件GB/14132
垂直于表面的抗拉强度保留率retentionrate on tensilestrengthperpendiculartothefaces将试样在规定的温度和源度条件段时间测定未放量与改置后试样垂直于表面的抗拉强度。放置后与放置前式样的抗拉强度之比即为垂直于表面的抗拉强度保留率。仪器设备
调温调湿箱，温度精度土1℃，湿度精度土3%拉伸强度试验机，精度不低于0.1N4.2
钢直尺，精度不低于1mm。
5试样
5.1试样制备
用合适的工具从样品上切取试样，并保证试样表面平整。5.2试样尺寸
试样为正方形。
板状制品尺寸为（200士1)mm×（200士1)mm，厚度为样品原厚。带状制品尺寸为（100土1）mm×（100士1）mm，厚度为样品原厚。GB/T30808—2014此内容来自标准下载网

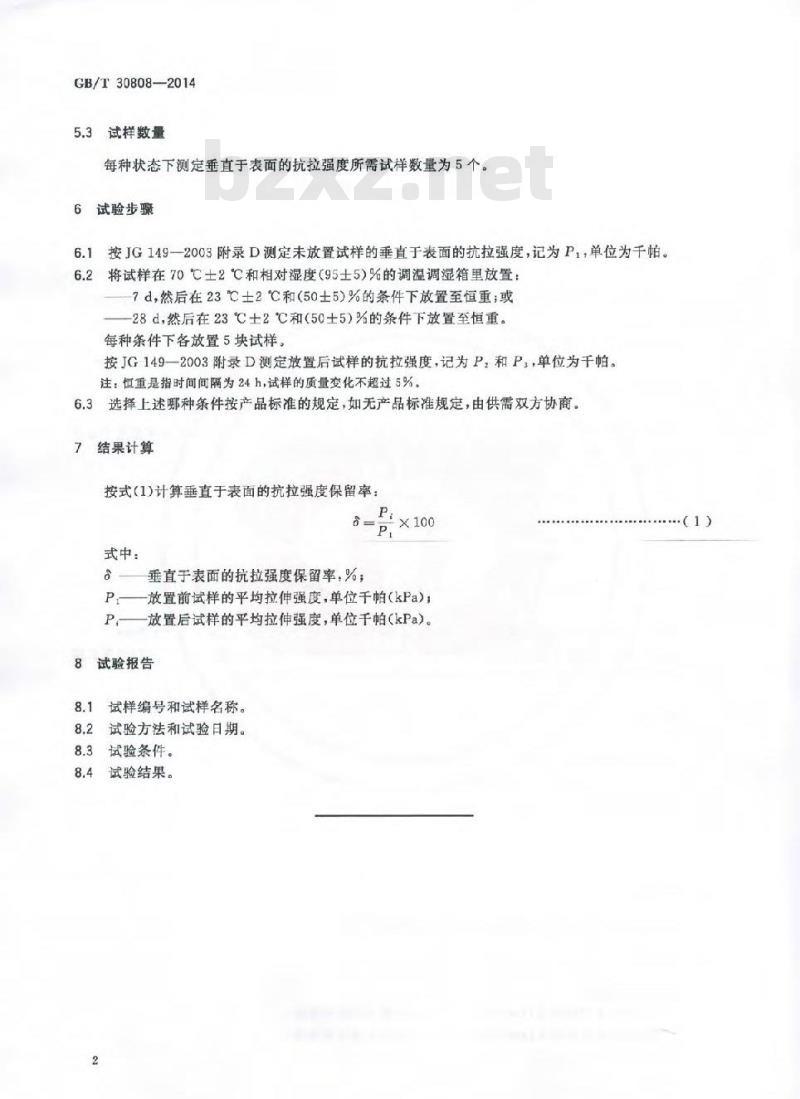

5.3试样数量
每种状态下测定垂直于表面的抗拉强度所需试样数量为5个。6试验步骤
6.1按JG149—2003附录D测定未放置试样的垂直于表面的抗拉强度，记为P1，单位为千帕。6.2将试样在70℃士2℃和相对湿度（95士5)%的调温调湿箱里放置：7d，然后在23℃士2℃和（50士5）%的条件下放置至恒重；或28d，然后在23℃士2℃和（50±5）%的条件下放置至恒重。每种条件下各放置5块试样。
按JG149一2003附录D测定放置后试样的抗拉强度，记为P，和P3，单位为千帕。注：恒重是指时间间隔为24h，试样的质量交化不超过5%。6.3选择上述哪种条件按产品标准的规定，如无产品标准规定，由供需双方协商。7结果计算
按式（1)计算垂直于表面的抗拉强度保留率：P.
式中：
。垂直于表面的抗拉强度保留率，%；P—放置前试样的平均拉伸强度，单位千帕(kPa)；-放置后试样的平均拉伸强度，单位千帕(kPa)。P
8试验报告
8.1试样编号和试样名称。
8.2试验方法和试验日期。
8.3试验条件。
8.4试验结果。
GB/T30808-2014

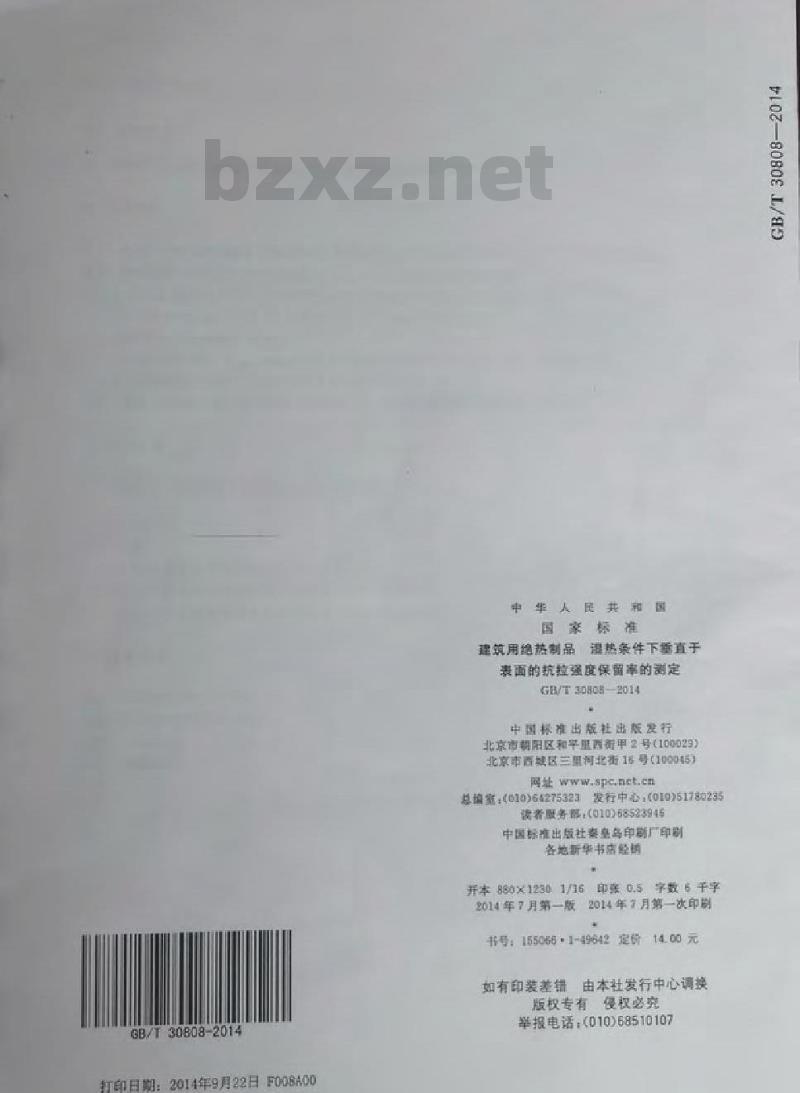

打印日期：2014年9月22日F008A00中华人民共和国
国家标准
建筑用络热制品温热条件下重直于表面的抗拉强度保留率的测定
GB/T30808-2014
中国标难出版社出版爱行
北京市期阳区和孚里西街甲2号（100029）北京市西城区三里河北街15号（1000年5）网址spc.net.cn
总路市：4010368275323发行中心：010151780235微者服务服：C010368523945
中国标准出版社泰皇乌印剧厂印刷各地斯华书店经销
开本 880X12301/16 印张0.5字数6千字2014年7月第一版 2014年7月第一次印刷书号：155056-1-9642定价14.00元如有印装差错由本社发行中心调换版权专有慢权必究
举报电话：（010）68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
