【国家标准】 橡胶用造粒炭黑 第5部分 颗粒尺寸分布的测定

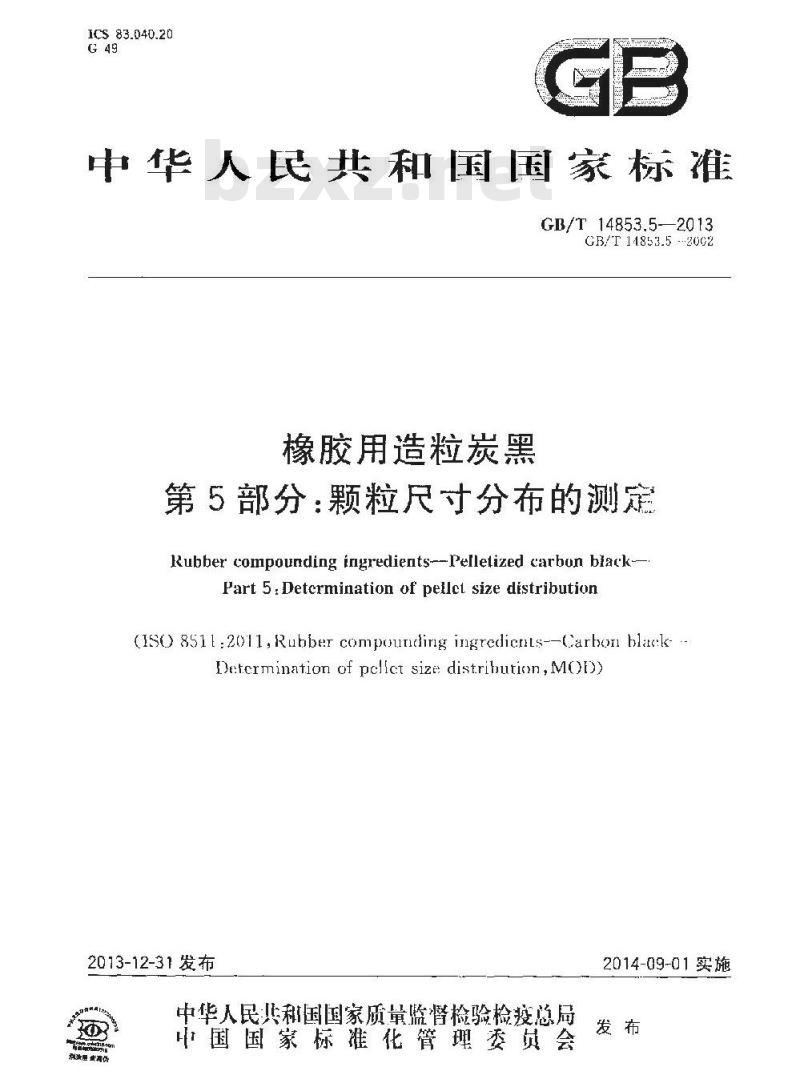

ICS 83.040.20
中华人民共和国国家标准
GB/T14853.5-—2013
GB/T11853.5--20G2
橡胶用造粒炭黑
第5部分：颗粒尺寸分布的测定
Rubber compounding ingredients--Pellelized carbun biack-Part 5: Determination of peilcl size distribution(IS0 851l:20ll, Rubber compuunding ingredients--Carbon blae:k- :Detcrmination of pelict size distribution, MoD)2073-12-31 发布
中华人民共租国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-09-01实施
GB/T 11853&橡胶用造粒炭黑》分为五个部分：第丨部分：倾法密度的测定；
：第2部分：细粉含量和粒了磨损量的测定；…第4部分：推积强度的测定；
：.一第5部分颗粒尺小分布的谢定；第6部分：单个顾粒破碎强度的测定。本部分为GB/T14853的第5部分，本部分按照GB/T1.1一2009给出的规则起草。CB/T14853.5—2013
本部分代替GB/T 14853.52002像胶用造粒炭黑颗粒尺寸分布的测定多，与 GB/T 「±853.1i-2002栉比，主要技术变化如下：修改了标名称：
增训“范因\中（湿法渐干法)（见第|章)；增8.2 表 2.
本部分侦用单新选草法修改采HIS0S511：2011橡胶用造粒炭黑颗粒尺小分布的测定》。本部分与IS(）8511：2011相比存在技术性差异，技术差异及其原因如下：：一修改了标准名称；
—-增如了引用文件GB 3778 和GB/817C,方便标推使用者（见第2 章);--：采用两边有6个或更多的平行沟槽的样品缩分器，符合我国实际情况（见4.5)，本部分由中国石汕利化学工业联合会出本部分出金国橡胶与橡胶制品标准化技委员会炭黑分技术委员会（SAC/TC35/SC5)归11部分起草单位：中橡集团炭黑工业研究设计院本部分十要起版人：邓毅、下成、聂素青，本部分所代替标准的所次版本发布情况为：--GB/T 14853.5-- 1993,GB/T 14853.5-2002.橡胶用造粒炭黑
第5部分：颗粒尺寸分布的测定
GB/T14853.5-—2013
注意一一一使用本标准的人员应熟悉常规实验室操作，本标准未涉及任何使用中的安全问题，使用者有责任建立恰当的安全和健康措施，并保证符合国家规定。1范围
GB/T14853的本分规定了橡胶用造粒炭黑颗粒尺寸分布的测定方本部分适用于像胶用造粒炭黑（湿法和干法）颗粒尺寸分布的测定。2规范性引用文件
下列文件对平本文件的应用是必不可少的，凡是注日期的引用文作叙注日期的版本适用于本文件。凡是不注目期的引用文件，其最新叛本（包督所有的修改单）适用于本文件。GB37
橡胶用炭黑
3.1试验筛
技术要求和检验
1:2000MOD
ISO3310
GB/T8170
3方法提要下载标准就来标准下载网
第1部
分金属丝编组网试验筛（OB/T6003.1-2012，数值修约规则与极限数值的表示和判定将一定量的造粒炭黑逐次通过不同尺寸孔隙的筛子，并称量留在每个筛中的炭黑的质量，计算颗粒尺寸的分布。
4仪器和设备
4.1机械振筛机：机械振筛机能对组直径为200mm的鼠验筛进行均匀的振动。振筛机转速为280r/min~320r/min（4.6/s~5.3/s），振动频率为140次/min~160次/min（2.3Hz~2.7Hz)。最上面的筛盖中央配置一个软木塞（木塞只能用软木做，不能用橡胶代替），木塞高出筛盖3mm～9mm。4.2试验筛：g200mm×25mm/2.00mmg200mm×25mm/1.00mm，§200mm×25mm/0.50mm.200mm×25mm/0.25mm、200mm×25mm/0.125mm，符合GB/T6003.1规定。注1：如果测定干法造粒颗粒可以增加孔隙为200mm×25mm/0.71mm的试验筛。注2：经供需双方同意可以增加其他尺寸的试验筛。4.3筛底接收盘。
4.4试验筛顶盖。
4.5样品缩分器：两边有6个或更多的平行沟槽。4.6天平精度为0.1g。
4.7容器：适用于盛装试样和筛分过后的样品。4.8秒表或计时器。
GB/T14853.5—2013
5采样
接GIB3778规定进行采样。
6试验步骤
6.1以下到上按下列顺序叠起试验筛(4,2)：筛底接盘.0.125mm.0.25rt.0.50mm.1.00mm.2.uamm。如果使用0.？]mm试验，或者使用4.2末规定的试验筛，重叠时将其故在适当的位置。6.2将样品通过样品缩分器，称量两份试样，每份重（100工10>g准衡至0.1g，6.3将试样移人质部试验筛中，装上试验筛顶盖（4.1)，并将试验筛组装入机械探筛机(1.1)。6.4后动振筛机，振动60+!\sc
6.5从扳筛机上取下试验筛组，依次将每个试验筛和筛底接收热中的炭黑转人对应的容器（4.7)4，然后将其称最，精碗幸0.1
6.6按必骤6.3-6.5对另-份试样进行测试。7结果表示
7.1造点或期颗粒尺寸分布以质量分数表示，按式(1)计算：X100%
武中：
机，-第：个试验筛或筛底接收盘中炭熙质量的数值，单位为克（）；加。-—试样质量的数值，单位为克(g）。7.2将所有试验筛或筛底接收盘中的炭想的质尼相加，若损失量超过2关时，次试验无效。（1)
7.3诚验结果取值取小数点后两位数字，圾其-均值，然后按G3/T8170进行修约，其结果精确至0,1%8精密度
8.1臣复性
实验室内试验的重复性应符合表「中的规定。表 1实验室内试验的重复性
试验筛孔隙/aan
筛底接收岛
两次满定结果之差不题过平均值的凸分比/26.8
8.2再现性
实验密间试验的再现性应符合表2中的规定表2实验室间试验的再现性
试验筛孔腺/mzu
箱底接收巅
试验报告
试验报背应括如下内容：
试验依据的捆家标据编号；
b）样品的缩和标志：
两茨试怜结果的平均俏；
试验中出现的异常现象；
在本部分中没有规定的操作
武验。
GB/T 14853.5--2013
两饮测结架之差不超过平均值的百分比/101.8
GB/T 14853. 5-2013
邮期：20128（56
中华人民共利国
国家标谁
橡胶用造粒炭黑
第5部分：颗粒尺寸分布的测定
G13/T 14853.5-2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号108529）北东市西城区三里河北街15号（100015）网址 spr.net.cn
总销室：（61636427533发行中心：（01035178023读者服务部：（01c)68523946
小国标准山版社秦立岛印刷厂印刷各助新华书店经销
开本 588×12301/16印张 0.5字数8千字2012年6月第一版2014年6月第－次印刷x
5号：155066 +1-49151定价M.00 元由木社发行牛心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
