1范围
自动换刀7：24圆锥工具柄
第5部分：拉钉的技术条件
GB/T10944.5—2013
GB/T10944的木部分规定了白动换刀7：24圆锥工.具柄用AC、AD、AF、UC、UD、UF、JD和JF型拉钉的外观、螺纹精度、机械性能，标志和包装。本部分适用于按心B/110914.3生产的自动换刀7：24圆链工具柄用拉钉，2规范性引用文件
下列文件对丁本文件的应用是必不可少的。是注日期的引用文件，仅注日期的版本适丁本文件，凡是不注H期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T197普通螺纹公差
GB/T1C944.320L3自动换J7：24圆锥T具柄第3部分：AC.AD、AF、UC、UD、UF、JI和JF型拉钉
3外观
拉钉表面不应有划痕、锈迹、裂纹等影询使用性能的缺陷，4螺纹精度

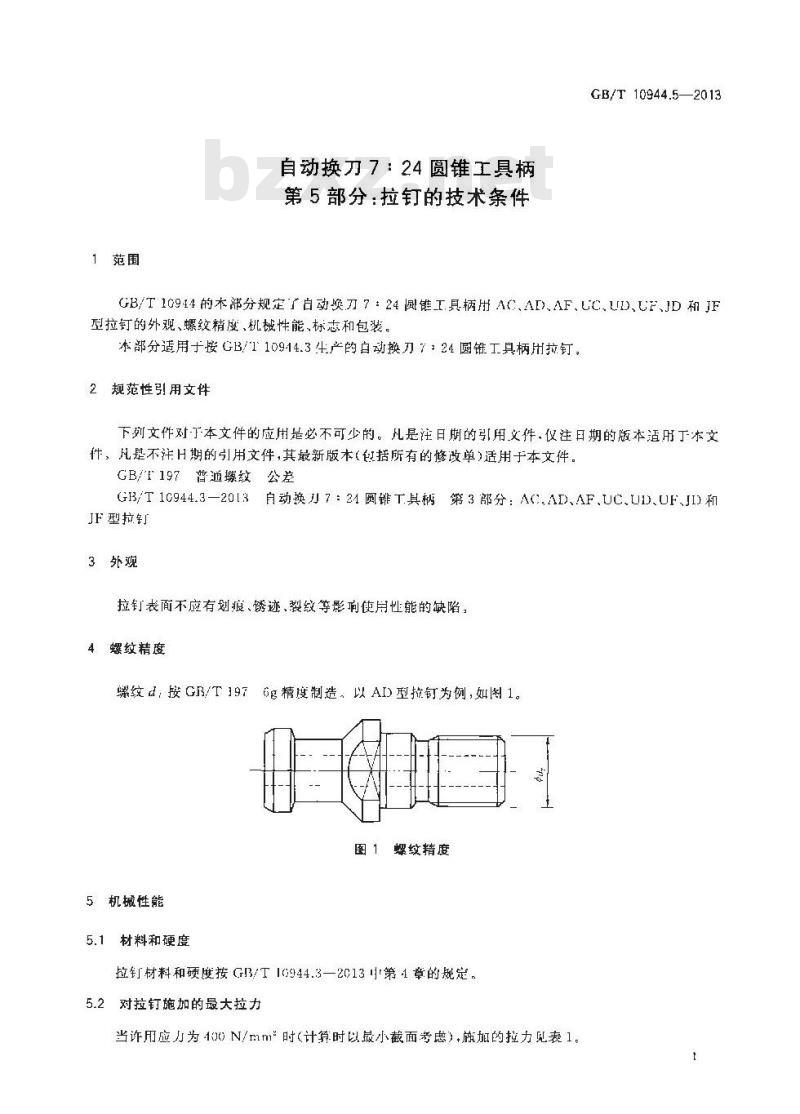

螺纹d：按GB/T1976g精度制造，以AD型拉钉为例，如图1。图1螺纹精度
5机械性能
5.1材料和硬度
拉钉材料和硬度按GB3/T1G944.3一2C13第4章的规定，5.2对拉钉施加的最大拉力
当许用应力为400N/nm\时（计算时以最小截面考虑），施加的拉力见表1。GB/T 10944.5—2013
锥柄号
标志和包装
6.1.1产品上标志：
12500r：
制造厂或销售商南标；

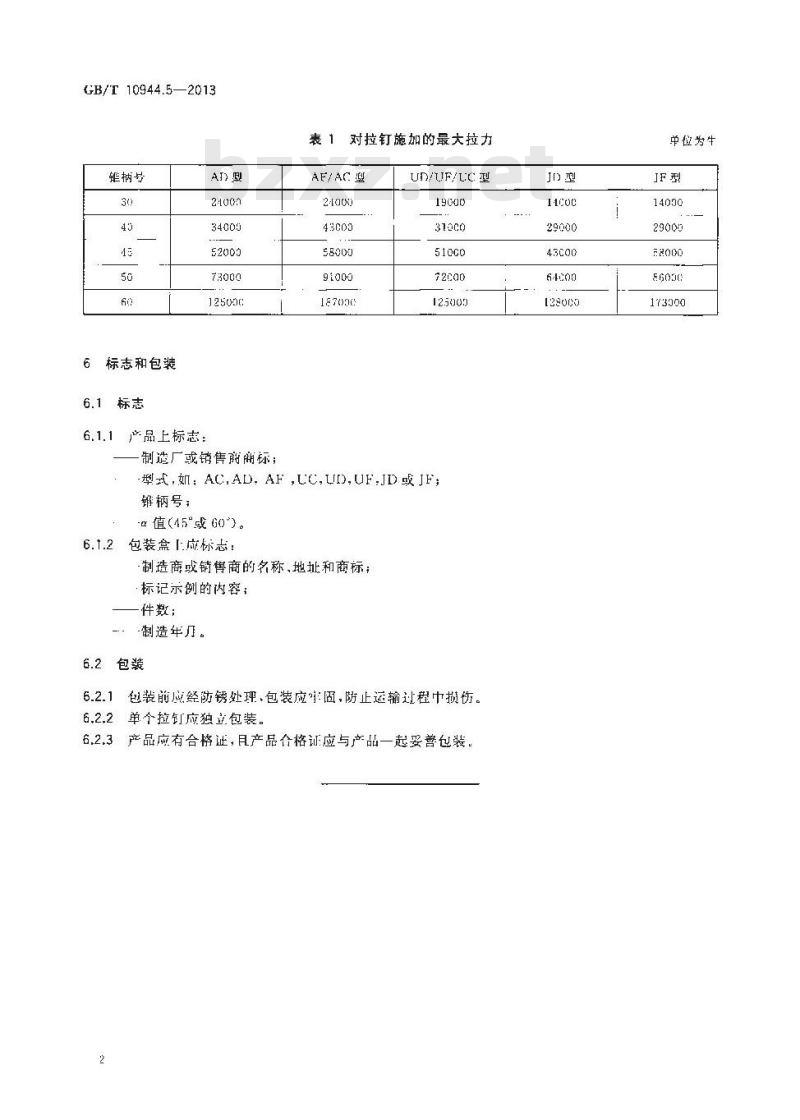

表1对拉钉施加的最大拉力
AF/AC 型
UD/UF/L:C型
-型式,如：AC,AD,AF,LC,UD,UF,JD或JF锥柄号；
-值(45或60\)。
包装盒1应标志：
制造商或销售商的名称、地址和商标：标记示例的内容；
件数；
-制造年几。
6.2包装
包装前成经防锈处理，包装应固，防止运输过程中揽伤6.2.2
单个拉钉应独立包装。
产品应有合格证，且产品格证应与产品一起要普包装。6.2.3
