【行业标准】 火电厂汽水化学导则 第5部分：汽包锅炉炉水全挥发处理

ICS27.100
备案号：42601-2014
中华人民共和国电力行业标准
DL/T805.52013
火电厂汽水化学导则
第5部分：汽包锅炉炉水全挥发处理Guideline for cycle chemistry in fossil plantsPart 5: All volatile treatment for drum units2013-11-28发布
国家能源局
2014-04-01实施

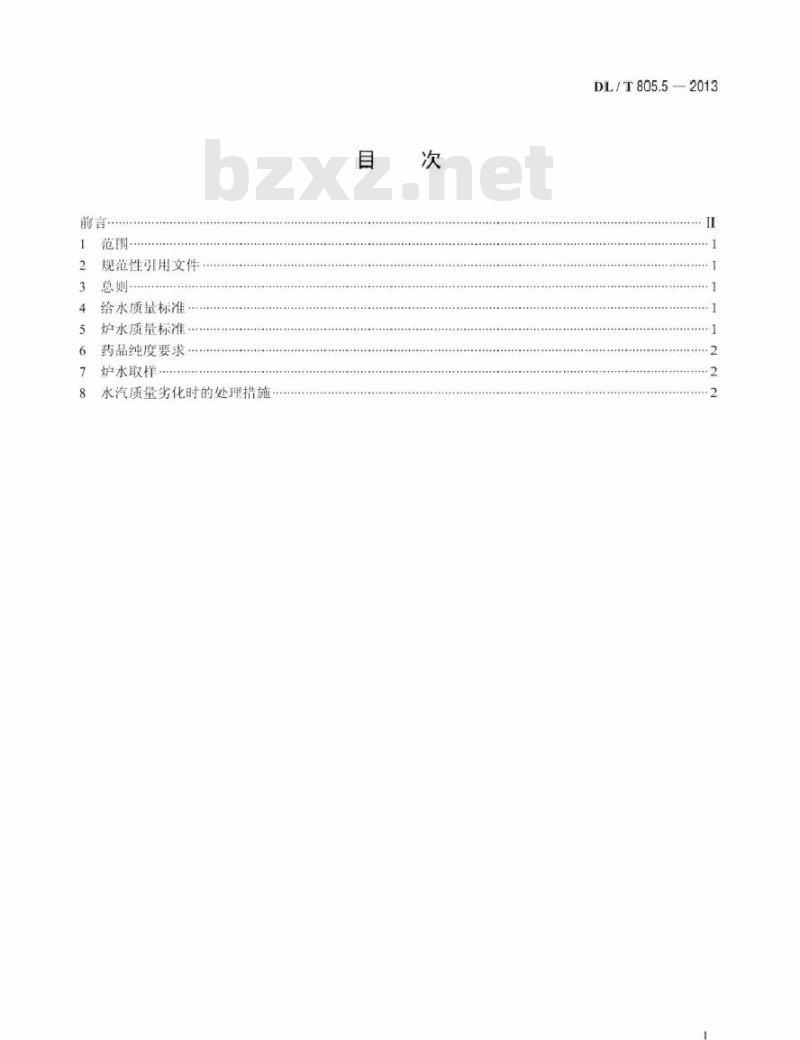

规范性引用文件bzxZ.net
给水质量标准
炉水质量标准
药品纯度要求…
炉水取样
水汽质量劣化时的处理措施
DL/T805.5-2013
DL/T8.05.5-2013

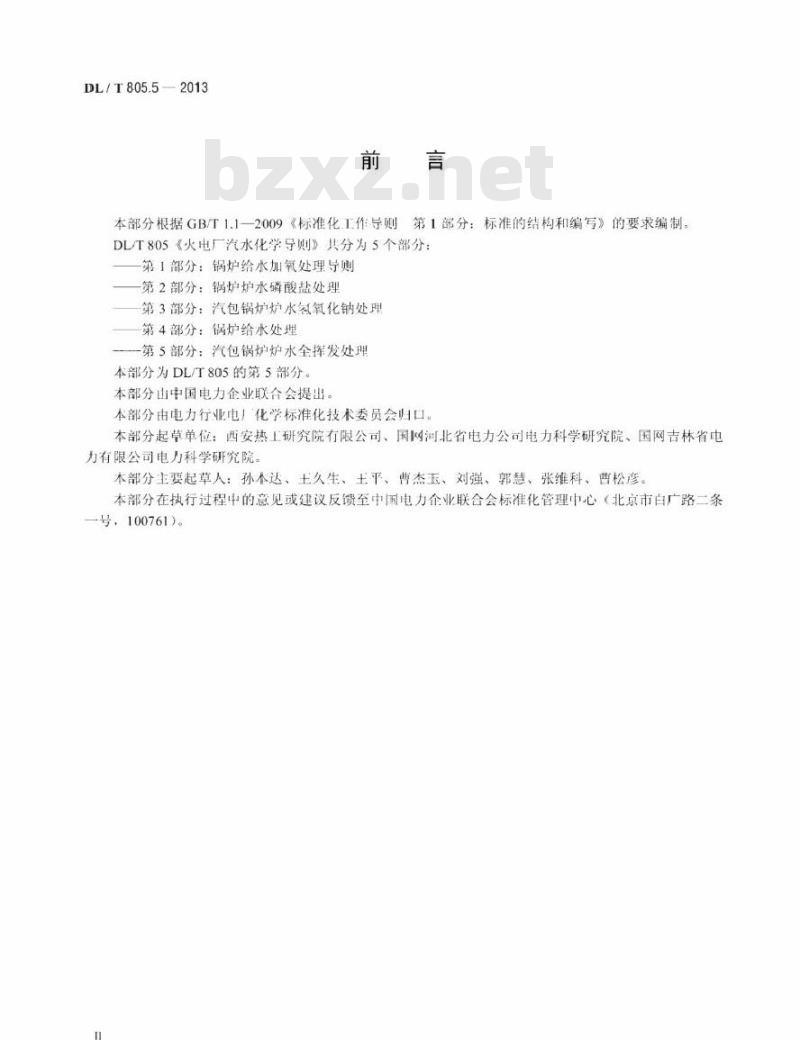

本部分根据GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》的要求编制。DL/T805《火电厂汽水化学导则》共分为5个部分：第1部分：锅炉给水加氧处理导则一第2部分：锅炉炉水磷酸盐处理第3部分：汽包锅炉炉水氨氧化钠处理第4部分：锅炉给水处理
—一第5部分：汽包锅炉炉水全挥发处理本部分为DLT805的第5部分。
本部分出中国电力企业联合会提出。本部分由电力行业电！化学标准化技术委员会归口。本部分起草单位：西安热上研究院有限公司、国网河北省电力公司电力科学研究院、国网吉林省电力有限公司电力科学研究院。
本部分主要起草人：孙本达、主久生、土平、曹杰玉、刘强、郭慧、张维科、曹松彦。本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。

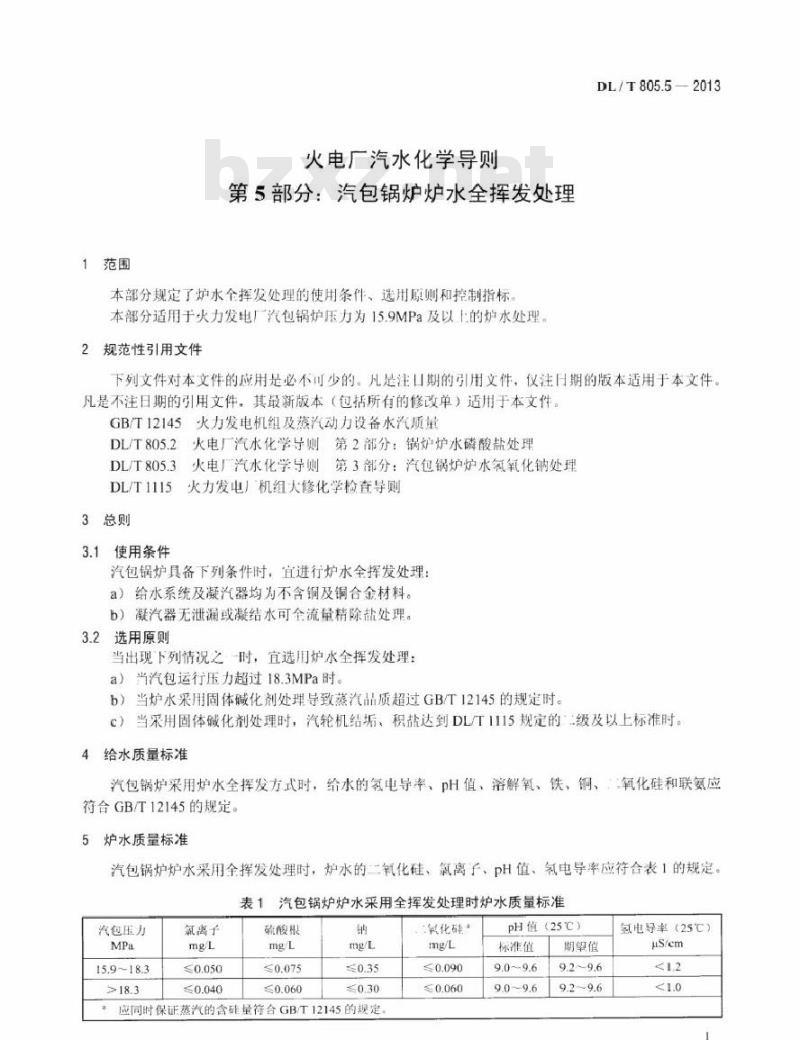

1范围
火电厂汽水化学导则
第5部分：汽包锅炉炉水全挥发处理本部分规定了炉水全挥发处理的使用条件、选用原则和控制指标。本部分适用于火力发电厂汽包锅炉压力为15.9MPa及以上的炉水处理。2规范性引用文件
DL/T805.5—2013
下列文件对本文件的应用是必不可少的。凡是注口期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T12145火力发电机组及蒸汽动力设备水汽质量DL/T805.2火电厂汽水化学导则第2部分：锅炉炉水磷酸盐处理DLT805.3火电厂汽水化学导则第3部分：汽包锅炉炉水氛氧化钠处理DL/T1115火力发电厂机组大修化学检查导则3总则
3.1使用条件
汽包锅炉具备下列条件时，宜进行炉水全挥发处理：a）给水系统及凝汽器均为不含铜及铜合金材料。b）凝汽器无泄漏或凝结水可全流量精除盐处理。3.2选用原则
当出现下列情况之一时，宜选用炉水全挥发处理：a）当汽包运行压力超过18.3MPa时。b）当炉水采用固体碱化剂处理导致蒸汽品质超过GB/T12145的规定时。c）当采用固体碱化剂处理时，汽轮机结垢、积盐达到DLT1115规定的级及以上标准时。4给水质量标准
汽包锅炉采用炉水全挥发方式时，给水的氢电导率、pH值、溶解氧、铁、铜、氧化硅和联氨应符合GB/T12145的规定。
5炉水质量标准
汽包锅炉炉水采用全挥发处理时，炉水的二氧化硅、氯离子、PH值、氢电导率应符合表1的规定。表1汽包锅炉炉水采用全挥发处理时炉水质量标准汽包压力
氮离子
硫酸根
应同时保证蒸汽的含硅量符合GB/T12145的规定鐵化硅
pH值（25℃）
标准值
期挚值
氢电导率（25℃）
μS/em
DL/T805.52013

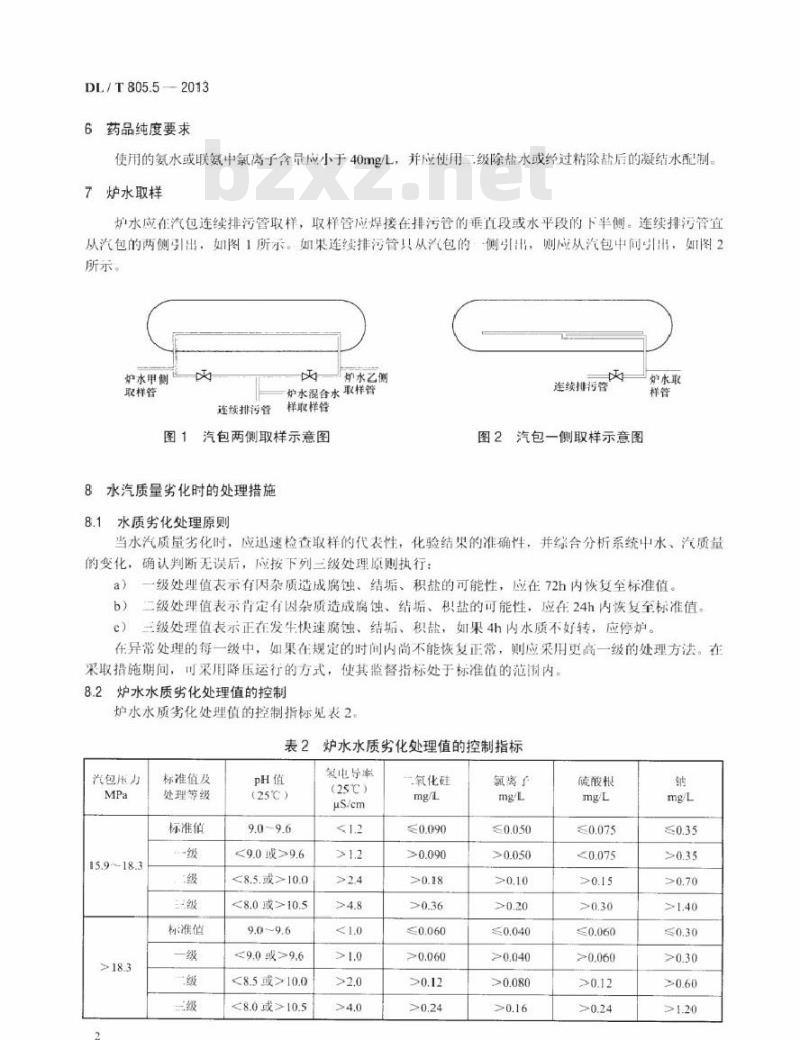

6药品纯度要求
使用的氨水或联氨中氯离子含量应小于40mg/L，并应使用二级除盐水或经过精除盐后的凝结水配制。7炉水取样
炉水应在汽包连续排污管取样，取样管应焊接在排污管的垂直段或水平段的下半侧。连续排污管宜从汽包的两侧引出，如图1所示。如果连续排污管只从汽包的侧引出，则应从汽包中间引出，如图2所示。
炉水甲侧
取样管
连续排污管
护水艺侧
炉水混合水取样管
样取样管
图1汽包两侧取样示意图
8水汽质量劣化时的处理措施
水质劣化处理原则
连续排污管
图2汽包一侧取样示意图
炉水取
当水汽质量劣化时，应迅速检查取样的代表性，化验结果的准确性，并综合分析系统中水、汽质量的变化，确认判断无误后，应按下列三级处理原则执行：一级处理值衣示有因杂质造成属蚀、结垢、积盐的可能性，应在72h内恢复至标准值。a)
二级处理值表示背定有因杂质造成腐蚀、结垢、积盐的可能性，应在24h内恢复至标准值b)
三级处理值表示正在发牛快速腐蚀、结垢、积盐，如果4h内水质不好转：应停炉。在异带处理的每一级中，如果在规定的时间内尚不能恢复正常，则应采用更高一级的处理方法。在采取措施期问，采用降压运行的方式，使其监督指标处于标准值的范围内，8.2炉水水质劣化处理值的控制
炉水水质劣化处理值的控制指标见表2表2
炉水水质劣化处理值的控制指标汽包底力
标准值及
处理等级
标准值
标准值
(25℃）
<9.0或≥9.6
≤8.5.或>10.0
<8.0或>10.5
<9.0或9.6
<8.5或>10.0
<8.0或>10.5
氢电导率
μS/cm
一氧化硅
氯离子
硫酸根
8.3水质劣化的处理措施
DL/T805.52013
8.3.1当发现给水的氢电导率超标，炉水的pH值大幅度下降或升高，炉水的SiO或CT等指标超标等现象之时。均应加大锅炉排污量，同时查找异常原因，及时消除缺陷。8.3.2对于有凝结水精除盐设备的机组，应检查精除盐设备漏氟离子及漏树脂等情况，并对炉水中的氯离了进行测定。
8.3.3对于没有激结水精除盐设备的机组，应重点检查凝汽器是否发生泄漏8.3.4当炉水水质达到本标准8.1规定的级处理值时：应立即由全挥发处理转为固体碱化剂处理，并符合DL/T805.2或DL/T805.3的规定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
