【国家标准】 离心泵、混流泵和轴流泵 汽蚀余量

ICS23.080
中华人民共和国国家标准
GB/T13006—2013
代替GB/T13006—1991
离心泵、混流泵和轴流泵
汽蚀余量
NPSH for centrifugal,mixed flow and axial flow pumps2013-12-17发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-10-01实施

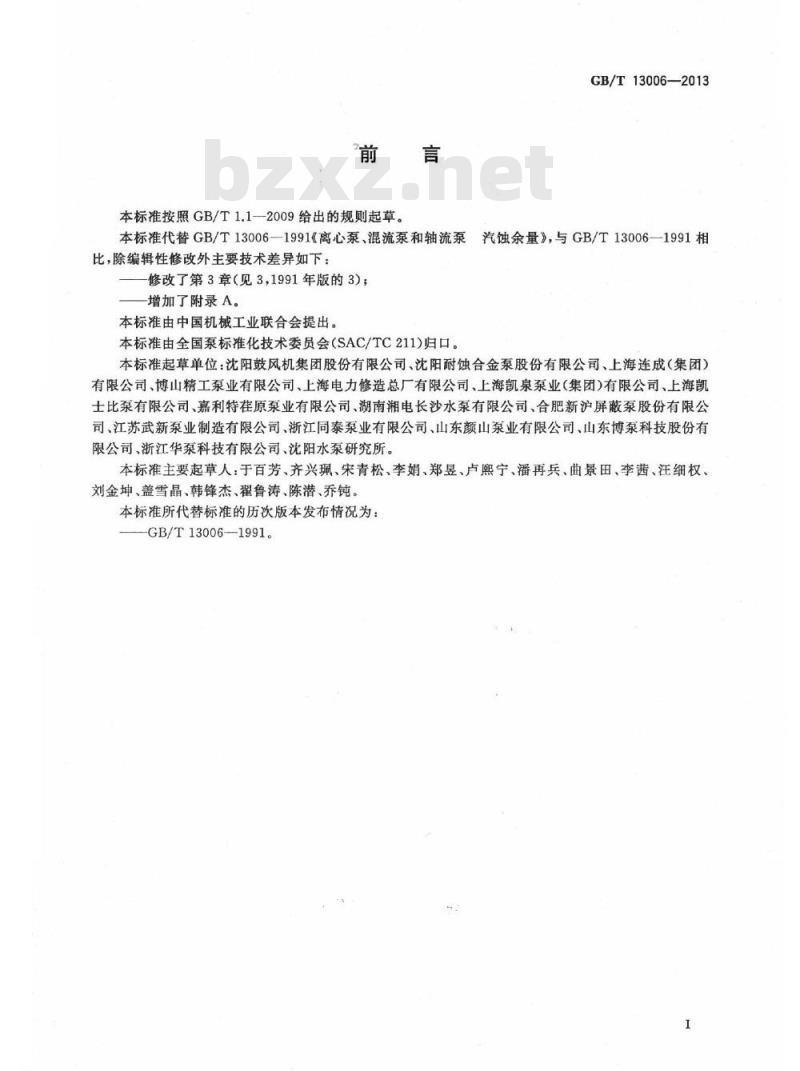

本标准按照GB/T1.1—2009给出的规则起草。言
本标准代替GB/T13006—1991《离心泵、混流泵和轴流泵比，除编辑性修改外主要技术差异如下：修改了第3章（见3，1991年版的3）；增加了附录A。
本标准由中国机械工业联合会提出。本标准由全国泵标推化技术委员会（SAC/TC211)归口。GB/T13006—2013
汽蚀余量》，与GB/T13006—1991相本标准起草单位：沈阳鼓风机集团股份有限公司、沈阳耐蚀合金泵股份有限公司、上海连成（集团）有限公司、博山精工泵业有限公司、上海电力修造总厂有限公司、上海凯泉泵业（集团）有限公司、上海凯士比泵有限公司、嘉利特崔原泵业有限公司、湖南湘电长沙水泵有限公司、合肥新沪屏蔽泵股份有限公司、江苏武新泵业制造有限公司、浙江同泰泵业有限公司、山东颜山泵业有限公司、山东博泵科技股份有限公司、浙江华泵科技有限公司、沈阳水泵研究所。本标准主要起草人：于百芳、齐兴、宋青松、李娟、郑昱、卢熙宁、潘再兵、曲景田、李茜、汪细权、刘金坤、盖雪晶、韩锋杰、翟鲁涛、陈潜、乔钝、、本标准所代替标准的历次版本发布情况为：-GB/T13006-1991。

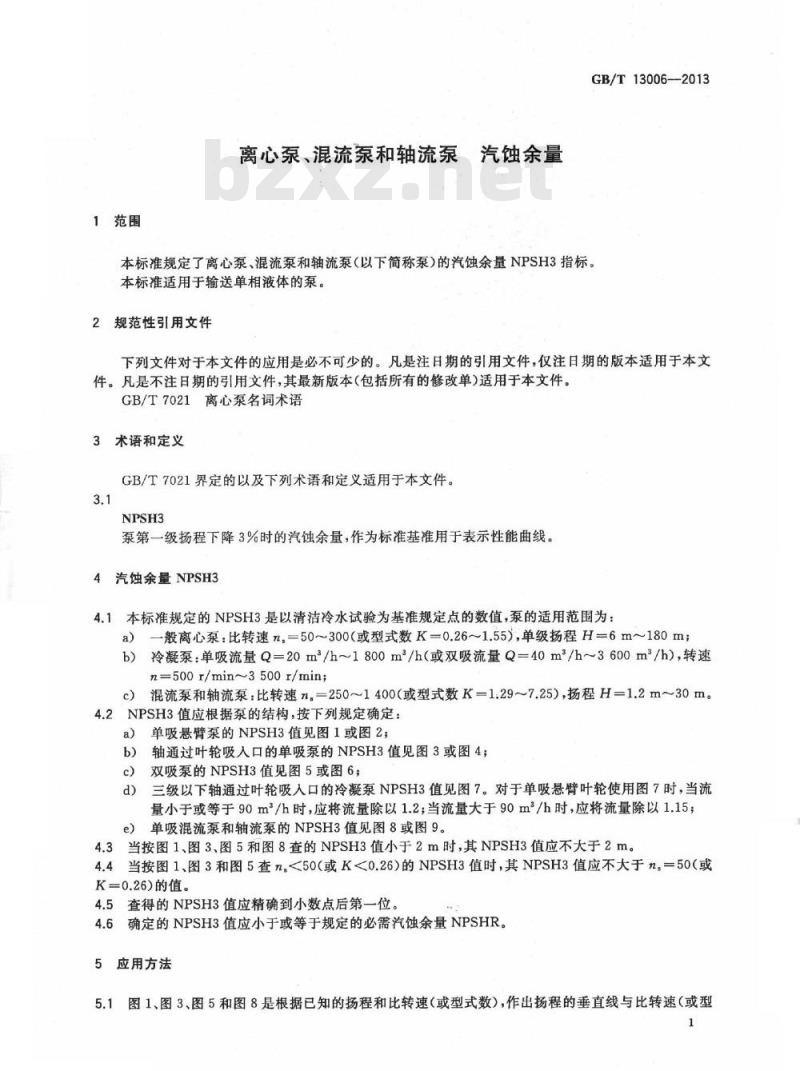

1范围
离心泵、混流泵和轴流泵汽蚀余量GB/T13006——2013
本标准规定了离心泵、混流泵和轴流泵（以下简称泵）的汽蚀余量NPSH3指标。本标准适用于输送单相液体的泵。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7021离心泵名词术语
3术语和定义
GB/T7021界定的以及下列术语和定义适用于本文件。3.1
泵第一级扬程下降3%时的汽蚀余量，作为标准基准用于表示性能曲线。4汽蚀余量NPSH3
4.1本标准规定的NPSH3是以清洁冷水试验为基准规定点的数值，泵的适用范围为：a）—般离心泵比转速n，=50~300（或型式数K=0.26~1.55)，单级扬程H=6m～180m；b）冷凝泵：单吸流量Q=20m/h~1800m/h（或双吸流量Q=40m/h~3600m/h），转速n=500/min~3500r/min;
混流泵和轴流泵：比转速n，=250~1400（或型式数K=1.29~7.25)，扬程H=1.2m~30m。4.2NPSH3值应根据泵的结构，按下列规定确定：单吸悬臂泵的NPSH3值见图1或图2；a)
轴通过叶轮吸人口的单吸泵的NPSH3值见图3或图4；b)
双吸泵的NPSH3值见图5或图6；
三级以下轴通过叶轮吸入口的冷凝泵NPSH3值见图7。对于单吸悬臂叶轮使用图7时，当流d)
量小于或等于90m/h时，应将流量除以1.2；当流量大于90m/h时，应将流量除以1.15；单吸混流泵和轴流泵的NPSH3值见图8或图9。e
4.3当按图1、图3、图5和图8查的NPSH3值小于2m时，其NPSH3值应不大于2m。4.4当按图1、图3和图5查n，<50（或K<0.26）的NPSH3值时，其NPSH3值应不大于n。=50（或K=0.26)的值。
4.5查得的NPSH3值应精确到小数点后第一位。4.6
确定的NPSH3值应小于或等于规定的必需汽蚀余量NPSHR。5
应用方法
图1、图3、图5和图8是根据已知的扬程和比转速（或型式数），作出扬程的垂直线与比转速（或型5.1
GB/T13006—2013

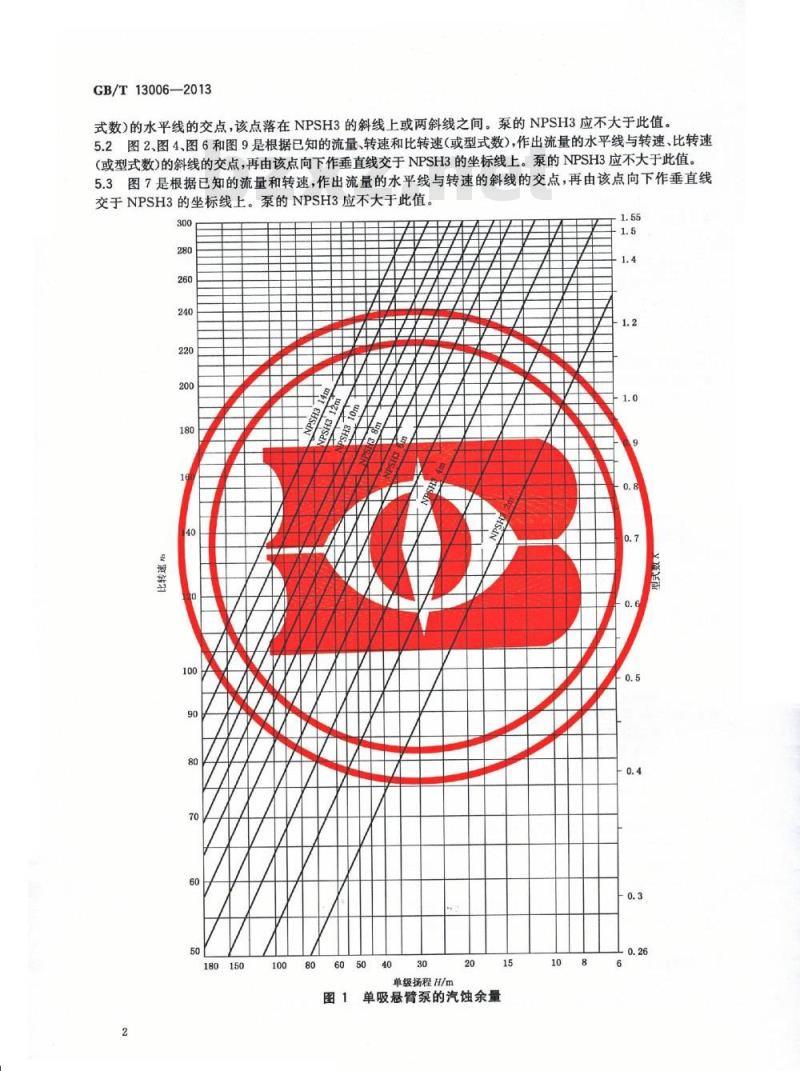

式数）的水平线的交点，该点落在NPSH3的斜线上或两斜线之间。泵的NPSH3应不大于此值。5.2图2、图4、图6和图9是根据已知的流量、转速和比转速（或型式数），作出流量的水平线与转速、比转速(或型式数）的斜线的交点，再由该点向下作垂直线交于NPSH3的坐标线上。泵的NPSH3应不大于此值。5.3图7是根据已知的流量和转速，作出流量的水平线与转速的斜线的交点，再由该点向下作垂直线交于NPSH3的坐标线上。泵的NPSH3应不大于此值300
180150
单级扬程H/m
单吸悬臂泵的汽蚀余量
说明：
A—n,-60(K=0.31);
n，=90（K=0.47)
-n，=130(=0.67)
汽蚀余量NPSH3/m
D-n,=190(K=0.98);
E—n,-280(K-1.45)。

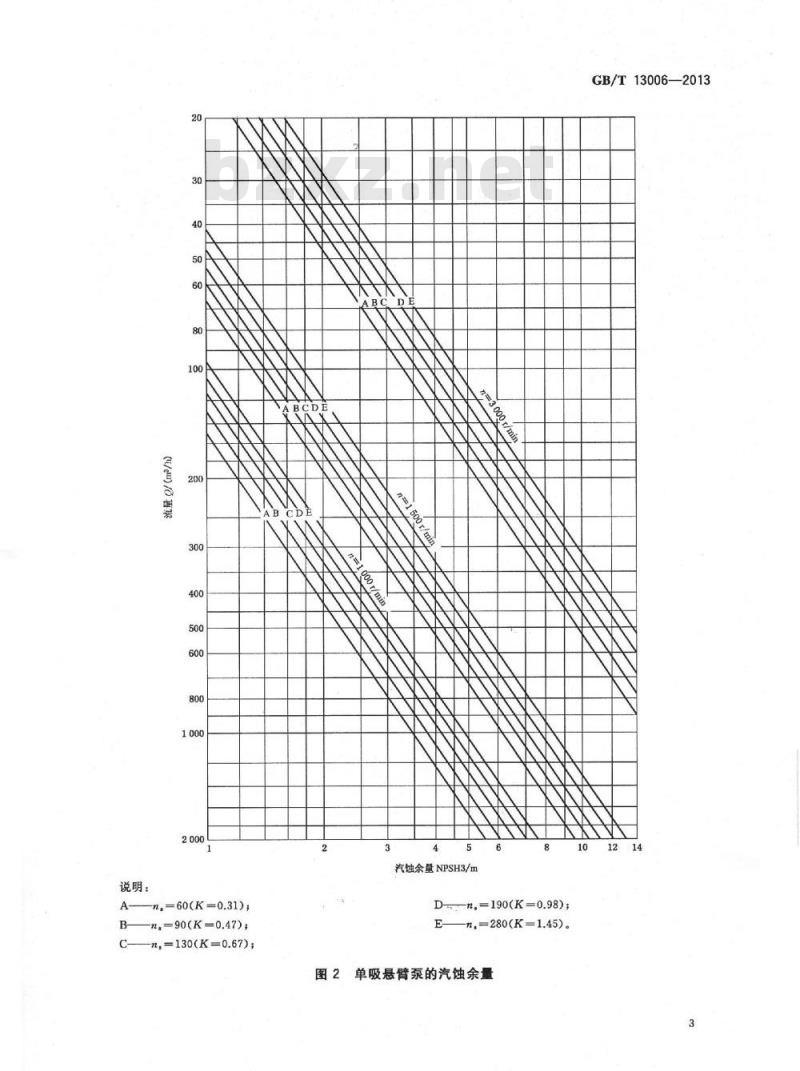

图2单吸悬臂泵的汽蚀余量
GB/T13006—2013
GB/T13006—2013
单级扬程H/m
单吸泵（轴通过叶轮吸入口）的汽蚀余量图3
说明：
n,=60(K=0.31);
n,=90(K=0.47);
n，=130(K=0.67);
汽蚀余量NPSH3/m
n.=190(K=0.98)；免费标准bzxz.net
n,=280(K=1.45)。
图4单吸泵（轴通过叶轮吸入口）的汽蚀余量GB/T13006—2013
GB/T13006—2013
180150
单级扬程H/m
图5双吸泵的汽蚀余量
说明：
n.=60(K=0.31);
n。=90(K=0.47);
n，=130(K=0.67);
汽蚀余量NPSH3/m
Dn,=190(K=0.98);
n=280(K=1.45)。
图6双吸泵的汽蚀余量
GB/T13006-—2013
GB/T13006—2013
(/eu)/0
0.8、1.0
汽蚀余量NPSH3/m
图7冷凝泵（轴通过叶轮吸入口）的汽蚀余量40
(/e)/0
单级扬程H/m
单吸混流泵和轴流泵的汽蚀余量2
GB/T13006—2013
以笑雨
GB/T13006—2013
说明：
n,=300(K=1.55);
n。=1000(K=5.17)。
汽蚀余量NPSH3/m
图9单吸混流泵和轴流泵的汽蚀余量8
