【国家标准】 低碳钢冷轧薄板铁素体晶粒度测定法

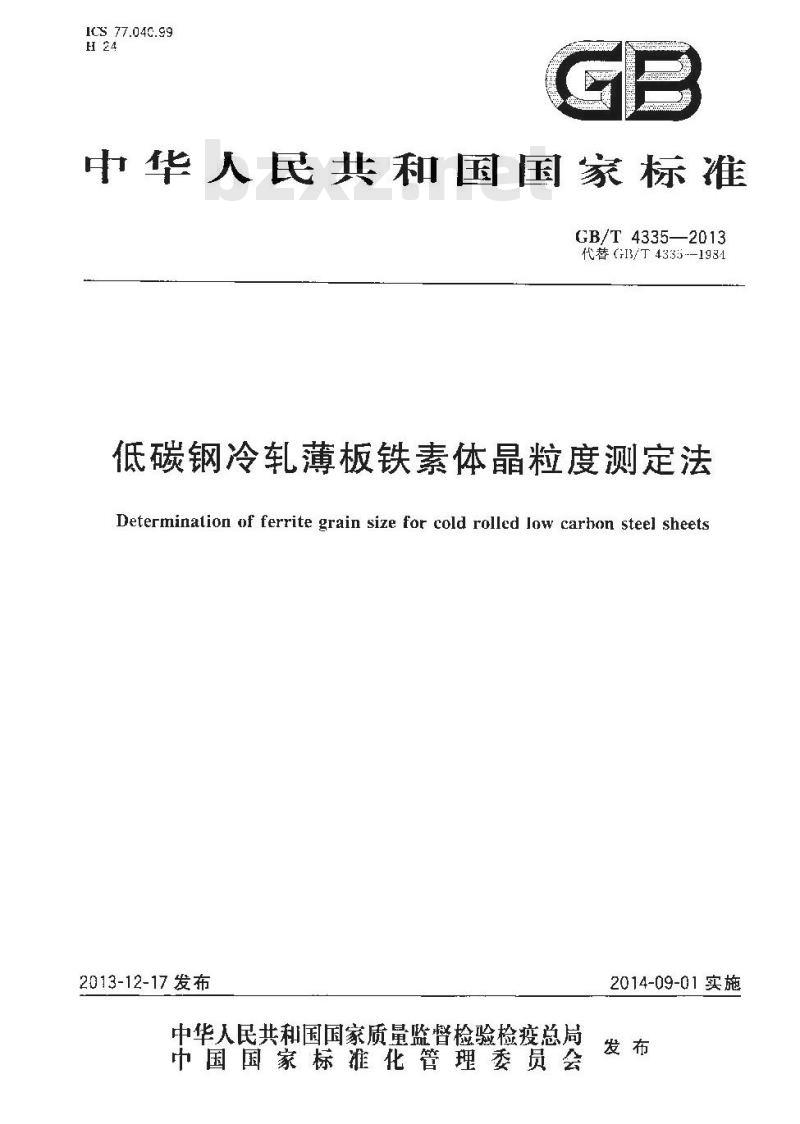

ICS 77.040.99
中华人民共和国国家标准
GB/T 4335—2013
代替G13/T4335--1934
低碳钢冷薄板铁素体晶粒度测定法 Determinalion of ferrite grain size for cold rolled low carhon steel sheets2013-12-17 发布
中华人民共和国国家质量监督检验检疫总局中国国家标淮化管理委员会
2014-09-01实施

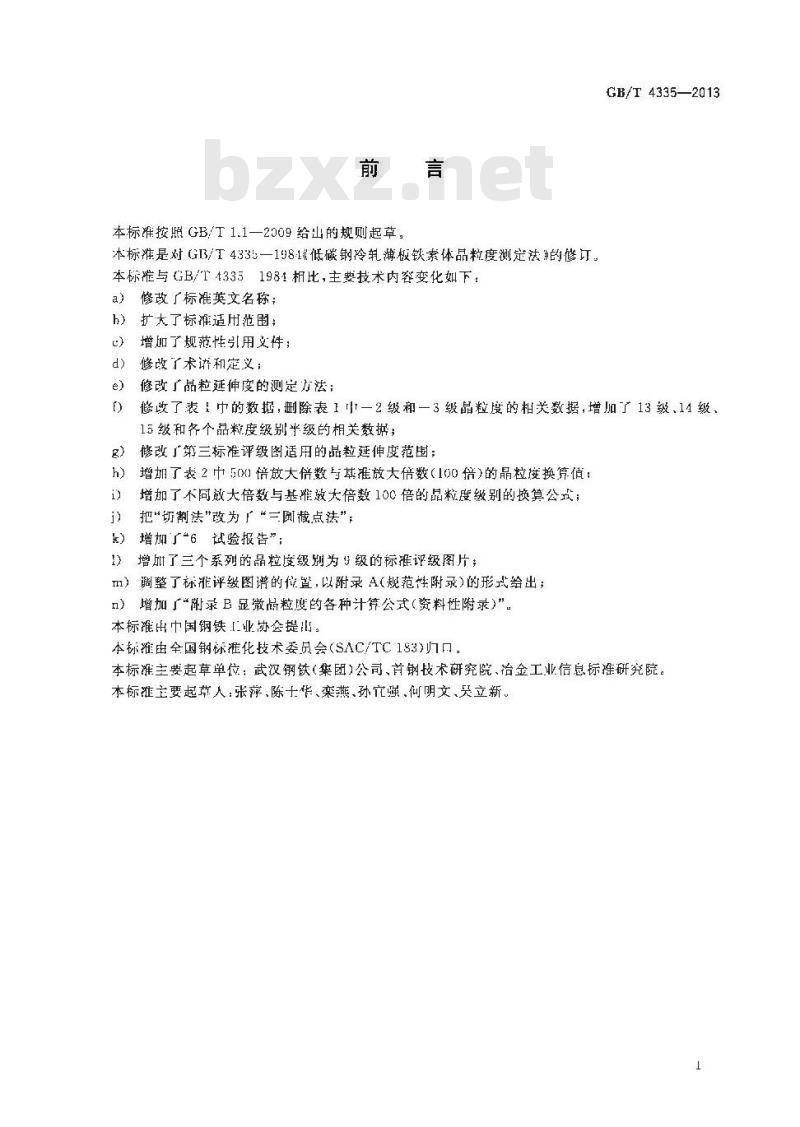

本标准按照GB/T1.1—2009给出的规则起草，本标准是对GB/T4335—1981&低磁钢冷轧薄板铁素体品粒度测定法》的修订。本标准与GB/T43351981相比，主要技术内容变化如下：修改了标准英文名称；
h）扩大了标罹适用范围；
增加了规范性引用文件；
修改了丫术谱和定义;
修改了品粒延伸度的测定方法；GB/T 4335—2013
修改了表1 的数据,删除表 1小一2级和一3 级晶粒度的相关数据,增加了 13 级,14 级15级和各个品粒度级别半级的相关数据；g
修改第三标准评级图适用的晶粒延伸度范围：h）增加了表2中500)倍放大倍数与基准放大倍数（100倍）的品粒接换算值：增加了不同放大倍数与基雅大倍数100倍的晶粒度级别的换算公式；i）
把\切割法改为「“三圆截点法”，j
k）增加了\6试验报告”；
1）增加了三个系列的品粒度级别为级的标准识级图片；m）调整了标雅评级图谱的位置，以附录A（规范性附录)的形式给出；）增加了附录B显微品粒度的各种计公式（资料性附录)”。本标准出中国钢铁［业协会提山。本标准由全国钢标准化技术委员会（SAC/TC183)归口。本标准主要起草单位：武汉钢铁（集团)公司、首钢技术研究院、冶金工业信息标准研究院。本标淮主要起草人：张萍、陈士华、栾燕、孙它强.何明文、吴立新。1

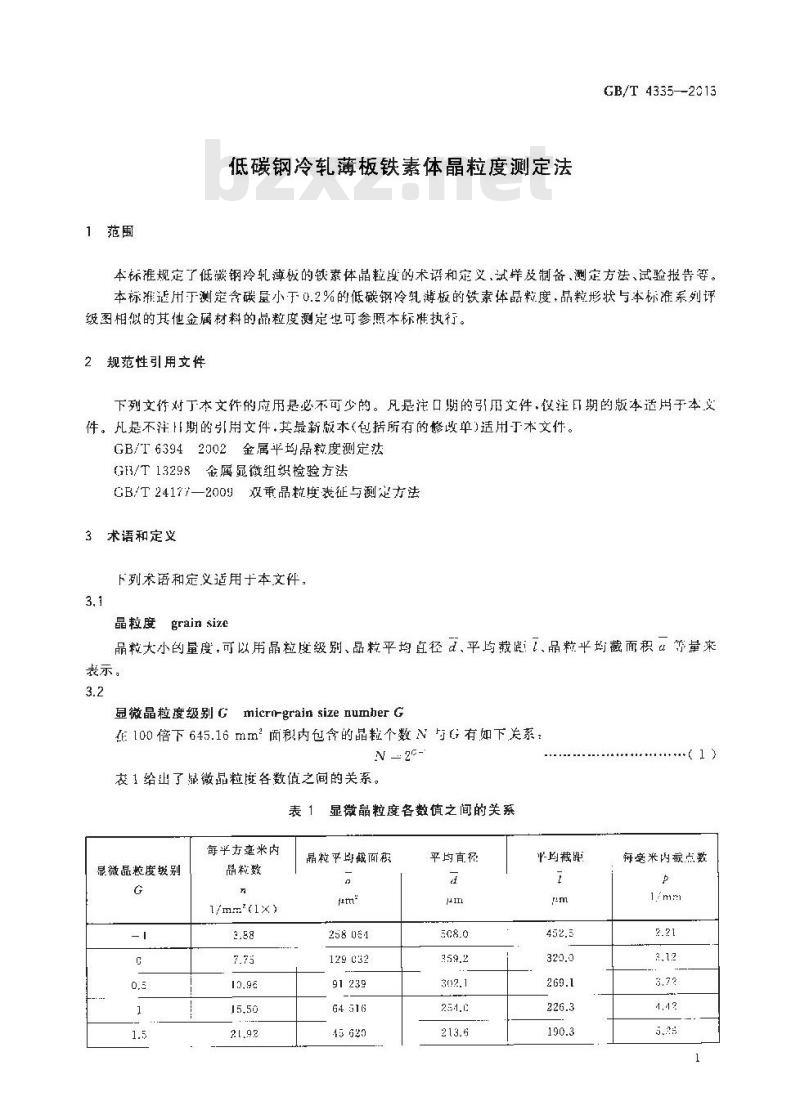

1范围
低碳钢冷轧薄板铁素体晶粒度测定法GB/T 4335—2013
本标准规定了低碳钢冷轧薄板的缺素体晶粒度的术语和定义，试样及制备、测定方法、试验报告等。本标推造用测定含碳量小于0.2%的低钢冷轧薄板的铁素体晶粒度，品粒形状与本标准系刻级图相似的其他金属材料的晶粒度测定也可参照本标推执行。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注口期的引用文件，仪注日期的版本适用于本义件。乱是不法期的用文件，最新版本(包括所有的修改单适用本文件。GB/T 63942002金属平均品粒度测定法GB/T13298金属显微组织检验方法GB/T24177—2009双重品粒度表征与测定方法3术语和定义
下列术语和定义适用于本文件,
晶粒度grain size
品粒大小的量度，可以用晶粒度级别、品粒平均直径&、平均载距品粒半均藏面积等量来表示。
显微晶粒度级别 Gmicrnrgrain size numher G在100倍下645.16mm2面积内包食的晶粒个数N与G有如下系：N-2G-
衣1给出了显微晶粒度各数值之间的关系。表1显微晶粒度各数值之间的关系每平方辜米内
显微晶粒度圾别
晶粒数
1/mm*(1×)
晶粒平与面积
258 084
129032
平均直径
均裁距
每毫米内嵌点数
GB/T4335--2013
显微晶粒度缀别
每平方米内
晶粒数
1/mm2(1X）
1 954,c
6.3 488.1
126 976.3
179 ±16.8
253 517.5
359 c93.6

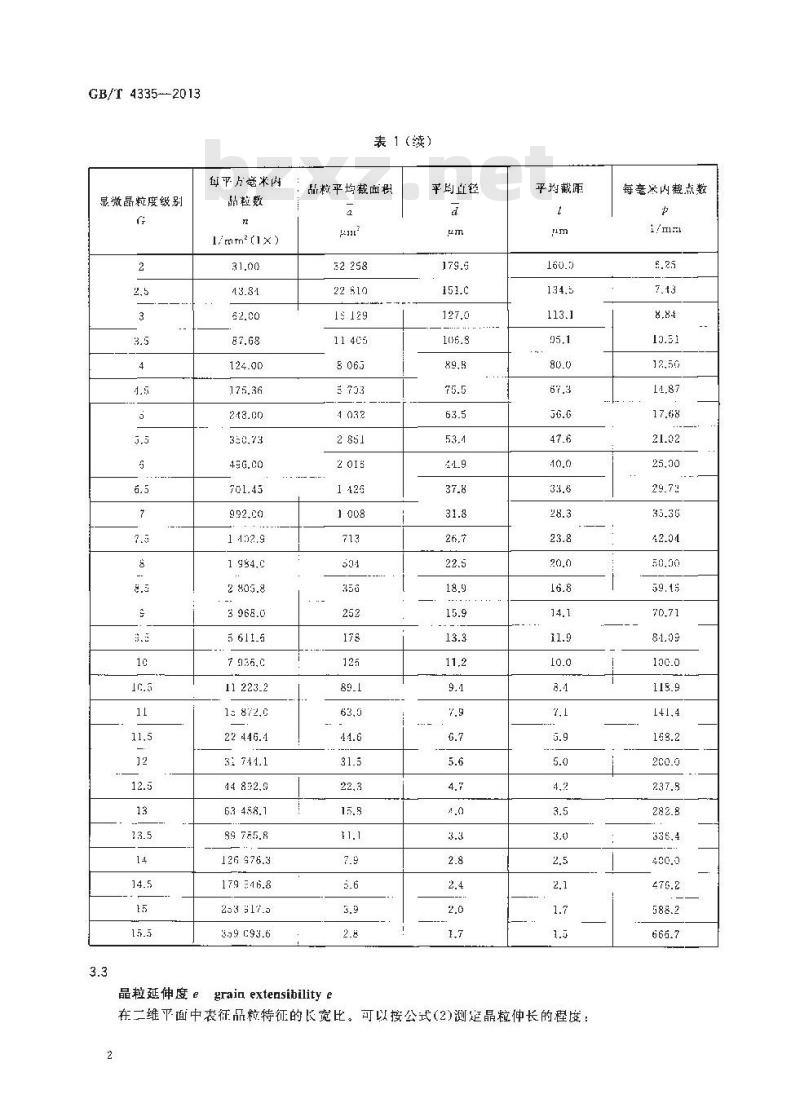

表1（续）
粒平均截面积
52 258
22 610
晶粒延伸度egrainextensibilitye平均直
平均截距
在二维平面中表征品粒特征的长宽比。可以按公式（2)测延晶粒仲长的程度：2
每亳求内截点数

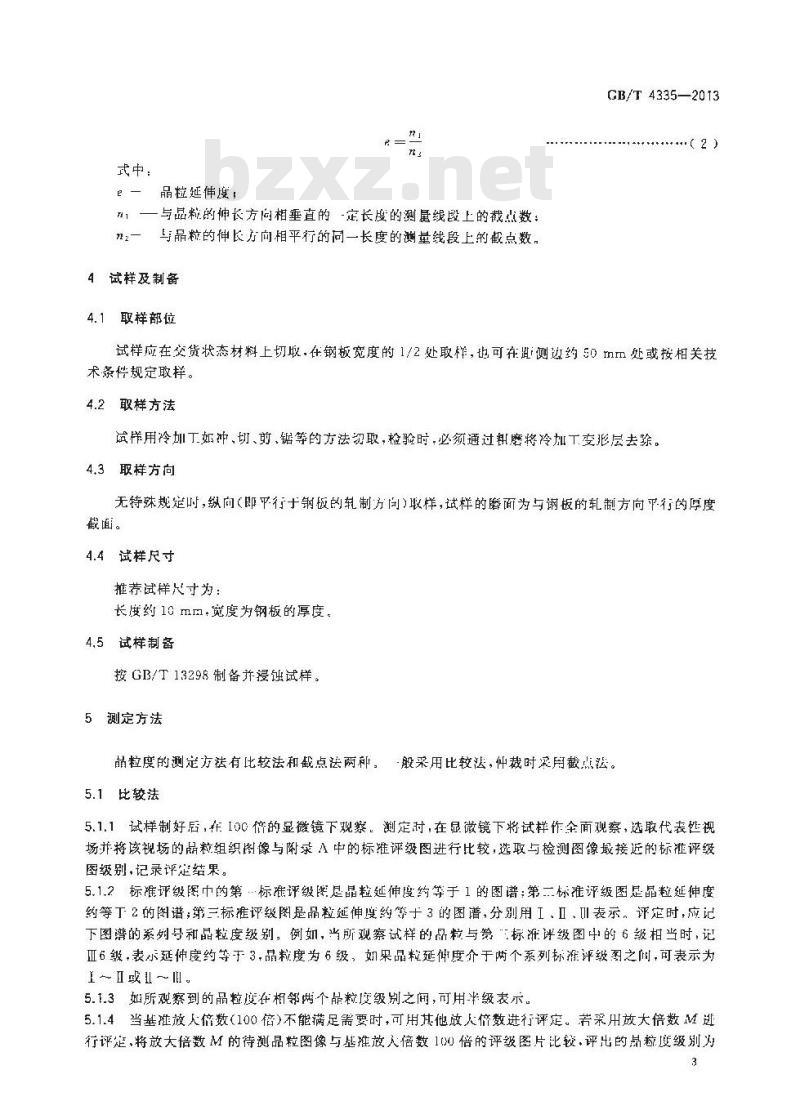

式中：
品粒延伸度：
11一与品粒的伸长方同相垂直的-定长度的测量线段上的截点数：n2一与品粒的伸长方向相平行的同一长度的测量线段上的截点数。4试样及制备
4.1取释部位
GB/T4335—2013
试样应在交货状态材料上切取.在钢板宽度的1/2处取样，也可在侧边约50Im处或按相关技术条件规定取样。
4.2取样方法
成样用冷加工如冲、切、剪、锯等的方法勿取，检验时，必须通过磨将冷加工变形层去踪。4.3取样方向
无特殊规定时，纵向（即平行于钢板的轧制方间）取样，试样的磨面为与钢板的轧制方向平行的厚度截面。
4.4试样尺寸免费标准下载网bzxz
推荐试样尺寸为：
长度约10 mm.宽度为钢板的厚度。4.5试样制备
按GB/T13298制备并浸蚀试样。
5测定方法
晶粒度的测定方法有比较法和截点法两种。般采用比较法，仲裁时采用截点法。5.1比较法
5.1.1试样制好后，在100倍的显微镜下观察。测定讨，在显微镜下将试样作全面观察，选取代表丝视场并将该视场的品粒组织阁像与附录A中的标准评级图进行比较，选取与检测图像最接近的标准评级图级别，记录评凝结果。
5.1.2标准评级图中的第标准评级图是晶粒延伸度约等于1的图谱：第二标准评级图是晶粒延伸度约等丁2的图谱;第三标准评级图是品粒延伸度约等于 3的图谱,分别用I、Ⅱ、Ⅲ表示。评定时,应记下图谱的系列号和晶粒度级别，例如，当所观察试样的晶粒与篇“标准评级图中的6级相当时，记证6级，表小延伸度药等于3晶粒度为6级，如果品粒延度介于两个系列标摊评级图之间，可表示为I -~ I或 I ~~ l .
5.1.3如所观察到的品粒度在相邻两个品粒度级别之间，可用-半级表示。5.1.4当基推放人倍数（100倍）不能满足需要时，可用其他放人借数进行评定。若采用放大倍数M进行评定，将放无倍数M的待测品粒图像与基推放人倍数1测倍的评级图片比较，评出的岛粒度级别为3
GB/T4335—2013
G',其品粒度级别G按式(3)计算：也可以用表2进行换算。
C - C +6.643 91g Too
表 2不同放大倍数与基准放大倍数(100倍）的晶粒度换算关系图象
放大培数
晶粒度级别
5.1.5者试样中存在品粒不均勾现象，经全面观察后，属个别现象，并且占优势的品粒所占视场而识不少于0%,则可记下凸优势的晶粒的晶粒度级别作为评定结果若试样中山现双重品粒度.则按GB/T24177--2009中7.4的方法表示。5.2三圆截点法
5.2. 1 对于品粒延伸度e≤3 的品粒度的测量,川以使用圆测量网格在纵向面 [:选行测量。其体测量方法应衍合 GB/T 6394—2002 中 5,3,5的规定。5.2.2计算截点时，测量网格与晶界相交和相切时，均计为1个截点。测量网格通过-个品粒汇合点时截点计数为2个，
5.2.3按公式(4)计算晶粒度级别：G =( 6.643 8561gl)
式中：
7—品粒平均截距，单位为毫米（mm），5.2.4平均截距1可通过公式(5)计算：MXP
武中：
I—所使用的圆测量网格的总长度，单位为毫来（IIF）；M-
观测用放人倍数；
P圆测量网格T的截点数。
试验报告
试验报告推荐包括以下内容：
a）木标准号：
试伴名称、材质及规格；
晶粒显示方法；
+..-.(5 )
晶粒度测定方法；
晶粒度级别：
试验报告编号和日期；
检验者姓名
GB/T 4335—2013
GB/r4335—2013
附录A
（规范性附录）
低碳钢冷轧薄板铁素体晶粒度标准评级图A.1 第一标准评级图(放大倍率 100 ×)1-1级
I-3级
I-4级
GB/T 4335—2013
GB/T 4335-2013
I-5级
I-6级
1-7级
I-8级
GB/T 4335—2013
GH/T43352013
1-9级
