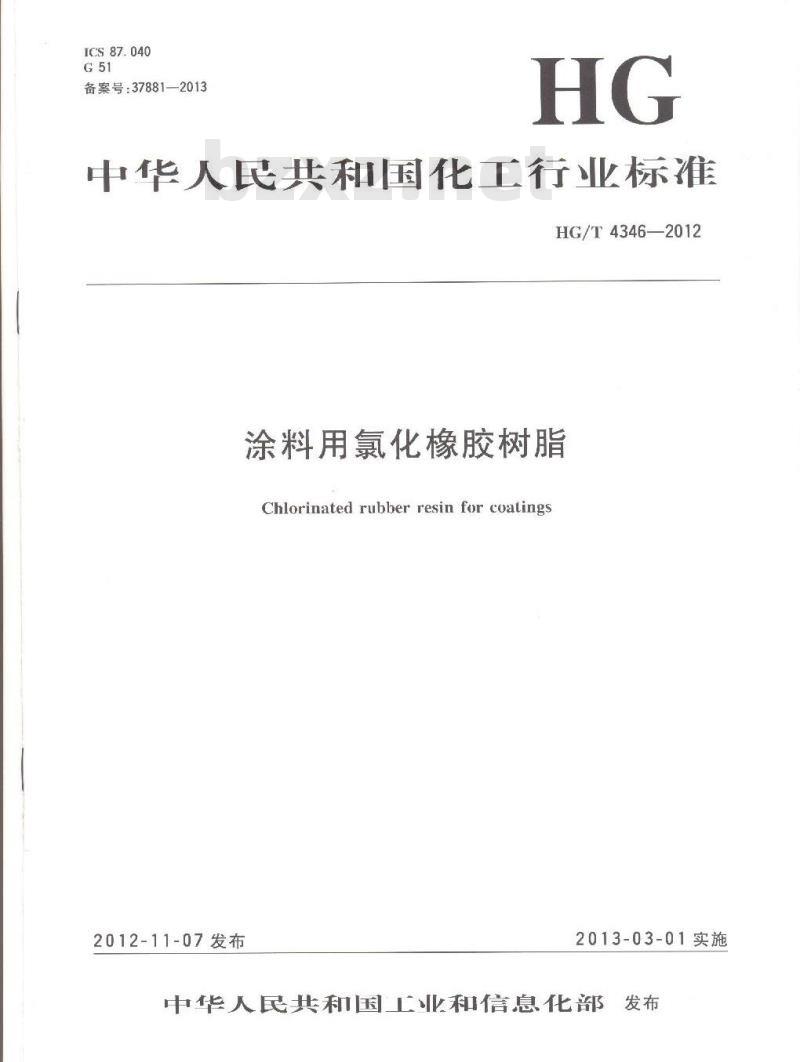

【行业标准】 涂料用氯化橡胶树脂

ICS87.040
备案号：37881-2013
中华人民共和国化工行业标准
HG/T4346—2012
涂料用氯化橡胶树脂
Chlorinated rubber resin for coatings2012-11-07发布
2013-03-01实施
中华人民共和国工业和信息化部发布前
本标准按照GB/T1.1—2009给出的规则起节。本标准的附录A为资料性附录。
本标准山中国石油和化学工业联合会提出。言
本标准山全国涂料和颜料标准化技术委员会(SAC/TC5)归口。HG/T4346—2012
本标准起草单位：海洋化工研究院、中海油常州涂料化工研究院、响水县瑞泽化工有限公司、奉化市裕隆化工新材料有限公司、北京碧海舟腐蚀防护工业股份有限公司、福建万泰兴化工发展有限公司。本标准主要起草人：王桂荣、黄逸东、钱叶苗、孙海红、王洁萌、注立波、刘小平、童柏林I
1范围
涂料用氯化橡胶树脂
HG/T4346—2012
本标准规定了涂料用氯化橡胶树脂的分类、要求、试验方法、检验规则及标志、包装和贮存等内容。本标准适用丁以天然橡胶或合成橡胶为原料，采用溶剂法或水相法生产的涂料用氯化橡胶树脂。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。清漆、清油及稀释剂颜色测定法GB/T1722
GB/T17211979涂料细度测定法
GB/T2794-1995
胶粘剂粘度的测定
色漆、清漆和色漆与清漆用原材料取样GB/T3186
GB/T5211.3-1985额料在105℃挥发物的测定GB/T 8170
GB/T9750
GB/T 9872
GB/T 13491
3分类
数值修约规则与极限数值的表示和判定涂料产品包装标志
1998氙瓶燃烧法测定橡胶和橡胶制品中溴和氯的含量涂料产品包装通则
根据20%的涂料用氯化橡胶树脂二甲苯溶液的平均黏度，将本产品分为R5.R10、R20、R30、R10五种类型。
4要求
产品应符合表1的要求。
HG/T4346—2012
树脂结构鉴定
含量/%
溶解性（25+1)℃
细度/pm
颜色/号
无度L(2511)_/mPa.3
挥发分/%
热分解温度/℃
5试验方法
5.1取样
水柑法
溶剂法
水相法
溶剂法
表1要求
白色或乳黄色粉大
氯化橡胶类
清激透明，无固体颗粒
产品按GB/T3186的规定取样，也可按商定方法取样。取样量根据检验需要确定，5.2试样的制备
36-~45
20%的涂料用氯化橡胶树脂一甲苯溶液的制备：称取10g（称准至0.01g）氯化橡胶树脂置丁1000mL具塞形瓶或口瓶中，加人160g二甲苯，充分摇匀至完全落解。该溶液用于黏度、溶解性、细度、颜色的测定，
5.3外观
月测，
5.4树脂结构鉴定
采用红外光谱法进行鉴定。涂料用氯化橡胶树脂典型谱图参见附录^。5.5氯含量
按照GB/T9872—1998的规定进行测定，称样量为15mg-~20mg。5.6溶解性
将20%的涂料用氯化橡胶树脂二中苯溶液（5.2）倒入试管_外径（16士1）mm，壁厚0.8mm~1.0mm.高度不小于150um|内观察，应清澈透明5.7细度
11979的规定进行。
按照GB/T1724
5.8颜色
按照GB/T1722
21992中甲法的规定进行，
5.9黏度
按照GB/T2794
5.10挥发分
1995的规定进行。
按照GB/T5211.3—1985的规定进行。称样量：水相法约2g；溶剂法约0.5g。加热温度：（70士2）℃；加热时间：3h。
5.11热分解温度
5.11.1材料、仪器
5.11.1.1甘油（工业级）：
5.11.1.2刚果红试纸；
试管：外径（16±1）mm，壁厚0.8mm1.0mmz5.11.1.4软木塞或橡胶塞：直径与试管口径配套；5.11.1.5
烧杯：不小于1000ml；
5.11.1.6铁架台、双顶丝、万能夹（其他能固定试管的装置均可）：温度计：0℃~~150～，分度值≤1℃：5.11.1.7
5.11.1.8封闭式调温电炉：1000W1500W。5.11.2测定步骤
HG/T4346—2012
在预先洗净烘下的试管中加人适量的涂料用氯化橡胶树脂（水相法样品：1名左右：溶剂法样品：0.5左右，可根据试管的尺寸和样品的密度对称样量进行适当调整），插人温度计（温度计下端的水银球应在样品中间）和刚果红试纸，试纸下端距样品30mm，用软木塞或橡胶塞压紧试纸1端，然后将试管效人油浴中，使试管底部距油浴底30mm，样品表面应低丁油浴面10mm15mm。加热油浴，当油浴温度上升至60℃时.控制升温速率为2℃/min.当刚果红试纸下端由红色变为蓝色时，记录此时的温度，即为试样的热分解温度。
平行测定两次。
5.11.3结果的表示
5.11.3.1以平行测定结果的算术平均值作为试样的热分解温度：5.11.3.2平行测定结果之差不人丁2℃。6
检验规则
6.1检验分类
产品检验分为出厂检验和型式检验。6.1.1出厂检验
出厂检验项目包括：外观、氯含量、溶解性、细度、颜色、黏度、挥发分。6.1.2型式检验
型式检验项日包括表1中所列的全部要求，在正常生产情况下，热分解温度每年至少进行一次型式检验，树脂结构鉴定视情况进行检验。6.2检验结果的判定
6.2.1检验结果的判定照GB/T8170中修约值比较法进行6.2.2应检项目的检验结果均达到本标准要求时，该试验样品为符合本标准要求，1
标志，包装和购存
7.1标志
按照GB/T9750的规定进行。
7.2包装
按照GB/T13491中二级包装要求的规定进行。7.3贮存
应贮存在通风、「燥、清洁的库房内，避免雨淋或受潮，严禁露天堆放。并应隔绝火源，远离热源。HG/T4346—2012
附录A
（资料性附录）
涂料用氛化橡胶树脂典型谱图
波数/cm
氯化橡胶树脂www.bzxz.net
涂料用氯化橡胶树脂红外光谱图图A.1
中华人民共和国
化工行业标准
涂料用氯化橡胶树脂
HG/T4346-2012
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码130011）化学工业出版社印刷厂
880mtnX1230mm1/16
学数9千字
2013年2月北京第1版第1次印刷
书号：155025：1379
购书咨询：01064518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
