【行业标准】 涂料用彩色复合岩片

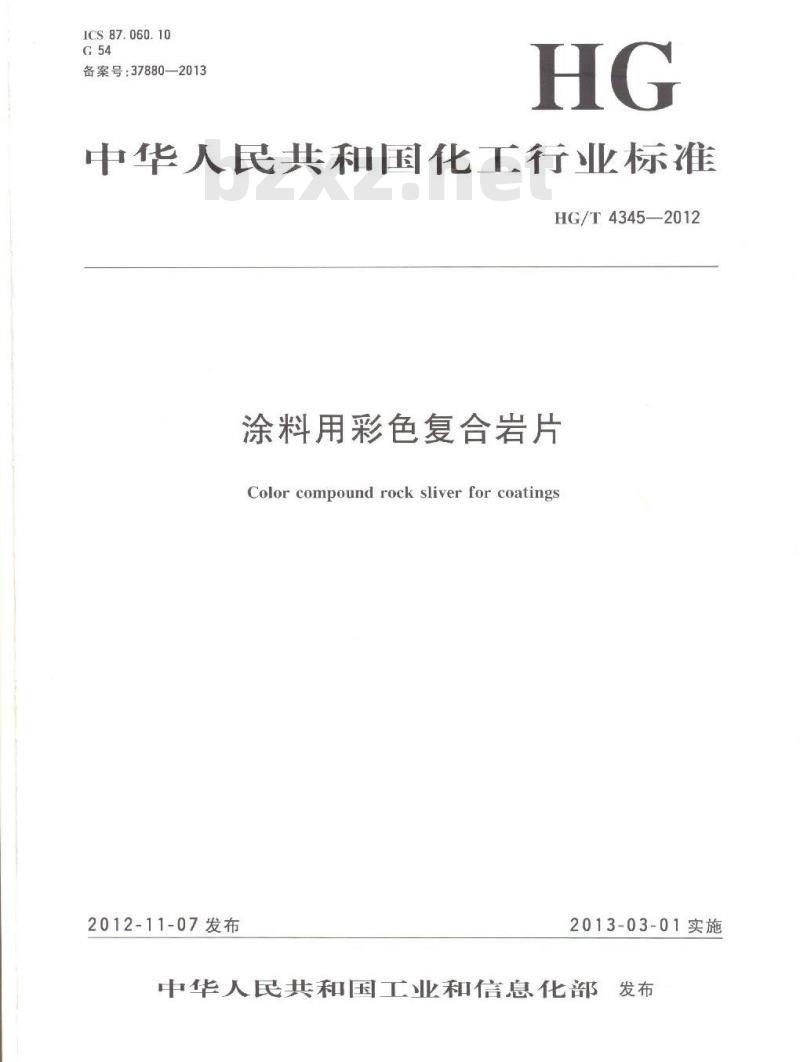

ICS87.060.10
备案号：37880—2013
中华人民共和国化工行业标准
HG/T4345—2012
涂料用彩色复合岩片
Colorcompound rock sliverforcoatings2012-11-07发布
2013-03-01实施
中华人民共和国工业和信息化部发布言

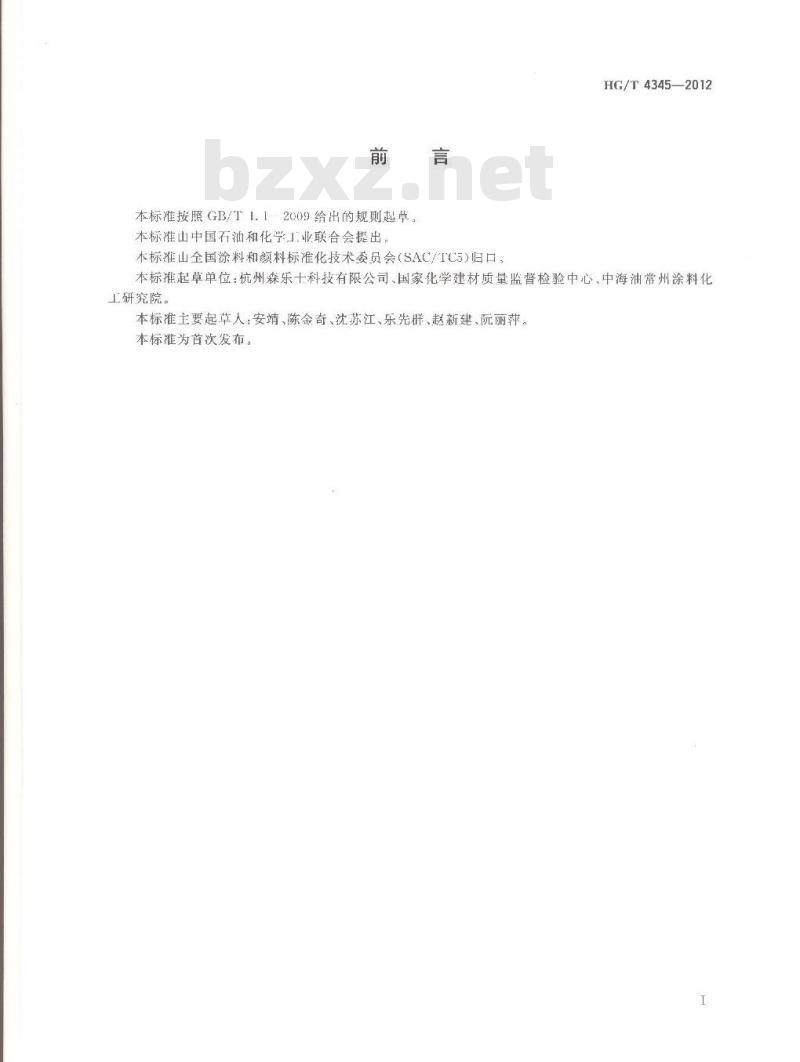

本标准按照GB/T11-2009给出的规则起草。本标准由中国石油和化学工业联合会提出本标准山全国涂料和颜料标准化技术委员会（SAC/TC5)归口：HG/T4345—2012
本标准起草单位：杭州森乐士科技有限公司、国家化学建材质量监督检验中心、中海油常州涂料化工研究院。
本标准主要起草人：安靖、陈金奇、沈苏江、乐先群、赵新建、阮丽萍。本标准为首次发布。

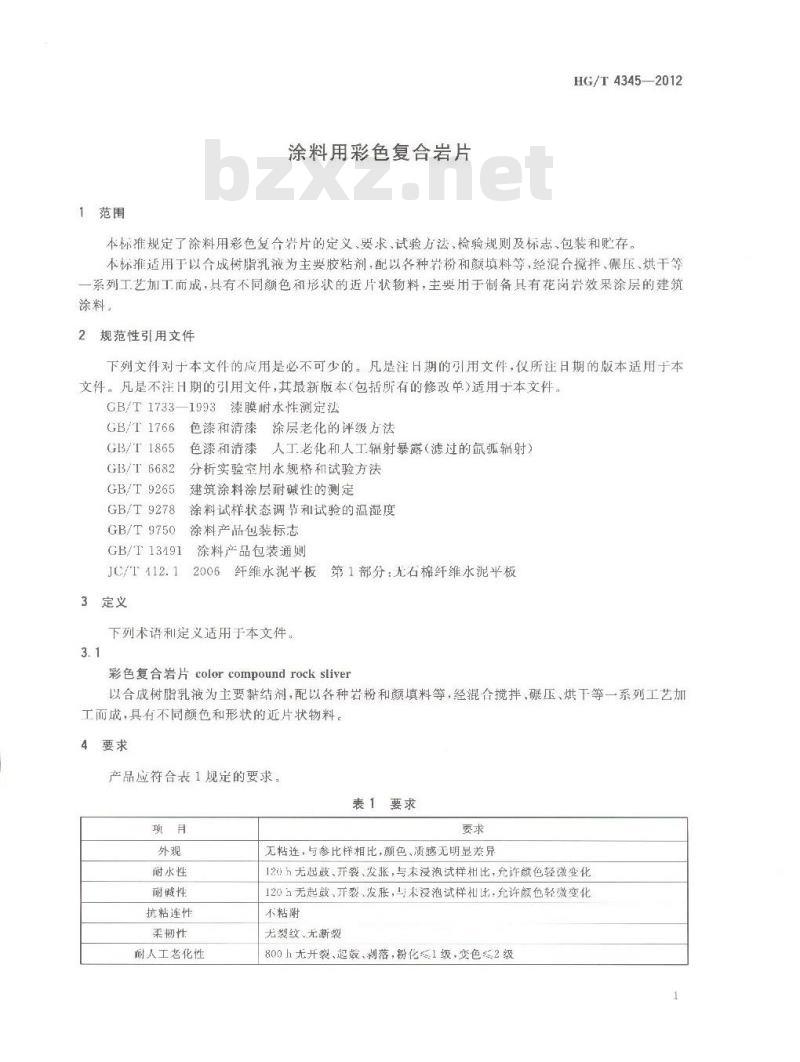

1范围
涂料用彩色复合岩片
HG/T4345—2012
本标规定了涂料用彩色复合岩片的定义、要求，试验方法、检验规则及标志，包装和购存。本标推适用于以合成树脂乳液为主要胶粘剂，配以各种岩粉和颜填料等，经混台搅拌、碾压、烘干等一系列工艺加工而成，具有不同颜色和形状的近片状物料，主要用于制备具有花岗岩效果涂层的建筑涂料。
2规范性引用文件
下列文件对十本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括活所有的修改单）适用于本文件。CB/T1733—1993漆膜耐水性测定法GB/T1766
GB/T1865
GB/T6682
GB/T9265
GB/T 9278
GB/T 9750
GB/T 13491
JC/T412.1
3定义
色漆和清漆涂层老化的评级方法色漆和清漆人工老化和人工辐射暴露（滤过的氙弧辐射）分析实验空用水规格和试验方法建筑涂料涂层耐碱性的测定
涂料试样状态调节和试验的温湿度涂料产品包装标志
涂料产品包装通则
2006纤维水泥平板
第1部分：无石棉纤维水泥平板
下列术语和定义适用于本文件。3.1
彩色复合岩片colorcompoundrock sliver以合成树脂乳液为主要黏结剂，配以各种岩粉和颜填料等，经混合搅拌，碾压、烘干等一系列工艺加工而成，具有不同颜色和形状的近片状物料。4要求
产品应符合表1规定的要求，
表1要求
耐水性
耐碱性
抗粘连件
柔韧性
耐人工者化性
无粘，与参比样相比，颜色、质感无明显差120h无起鼓、开裂、发张，与末浸泡试样相比，允许颜色轻微变化120h无起鼓、开裂、发胀，与未浸泡试样相比，允许颜色轻微变化不粘附
无毅纹、无断裂
800h尤开裂、起鼓刺落，粉化≤1级，变色2级1
HG/T 43452012

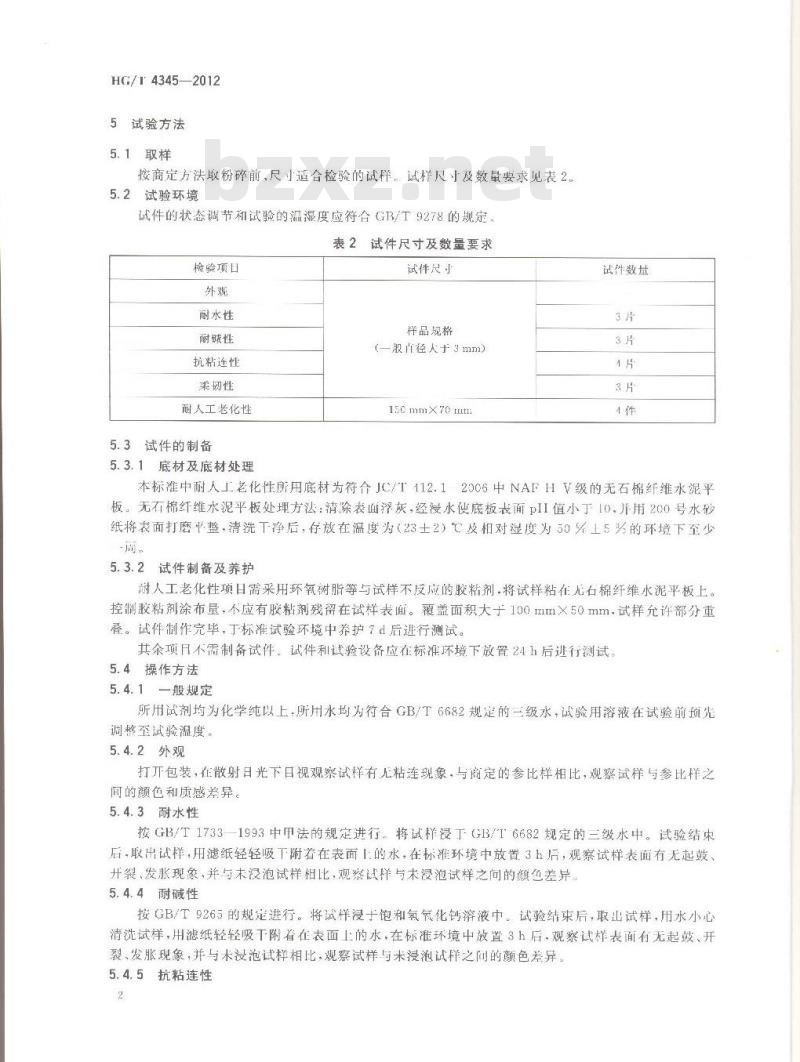

5试验方法
5.1取样
按商定方法取粉碎前、尺寸适合检验的试样。试样尺寸及数量要求见表2。5.2试验环境
试件的状态调节和试验的温湿度应符合GB/T9278的规定，表2试件尺寸及数量要求
检验项目
耐水性
耐碱性
抗粘连性
柔韧性
耐人工老化性
5.3试件的制备
5.3.1底材及底材处理
试件尺
样品规格
股直径人于3mm）
15cmmX70mm
试件数基
本标准中耐人工老化性所用底材为符合JC/T112.12006中NAFHV级的无石棉纤维水泥平板。无石棉纤维水泥平板处埋方法：清除表面浮灰，经浸水使底板表面pII值小于10，并用200号水砂纸将表面打磨平整，清洗下净后，存放在温度为（23土2）℃及相对湿度为50%土5%的环境下至少周，
5.3.2试件制备及养护
耐人工老化性项日需采用环氧树脂等与试样不反应的胶粘剂·将试样粘在无石棉纤维水泥平板上。控制胶粘剂涂布量，不应有胶粘剂残留在试样表面。覆盖面积大于100rim×50mm.试样允许部分重叠。试件制作完毕，于标准试验环境中养护7d后进行测试。其余项目不需制备试件。试件利试验设备应在标准环境下放置24h后进行测试。5.4操作方法
5.4.1一般规定
所用试剂均为化学纯以上，所用水均为符合GB/T6682规定的三级水，试验用溶液在试验前预先调整至试验温度，
5.4.2外观
打开包装，在散射日光下日视观察试样有无粘连现象，与商定的参比样相比，观察试样与参比样之间的额色和质感差异。
5.4.3耐水性
按GB/T1733—1993中甲法的规定进行，将试样漫于GB/T6682规定的三级水中。试验结束后，取出试样，用滤纸轻轻吸下附着在表面！的水，在标准环境中放置3h后，观察试样表面有无起鼓、开裂，发胀现象，并与末汉泡试样相比，观察试样与末浸泡试样之问的颜色差异5.4.4耐碱性
按GB/T9265的规定进行。将试样浸十饱和氢氙化钙溶液中。试验结束后，取山试样，用水小心清洗试样，用滤纸轻轻吸干附着在表面上的水，在标准环境中放置3h后，观察试样表面有无起鼓、开裂、发胀现象，并与未浸泡试样相比，观察试样与未浸泡试样之间的颜色差异。5.4.5抗粘连性
HG/T4345—2012

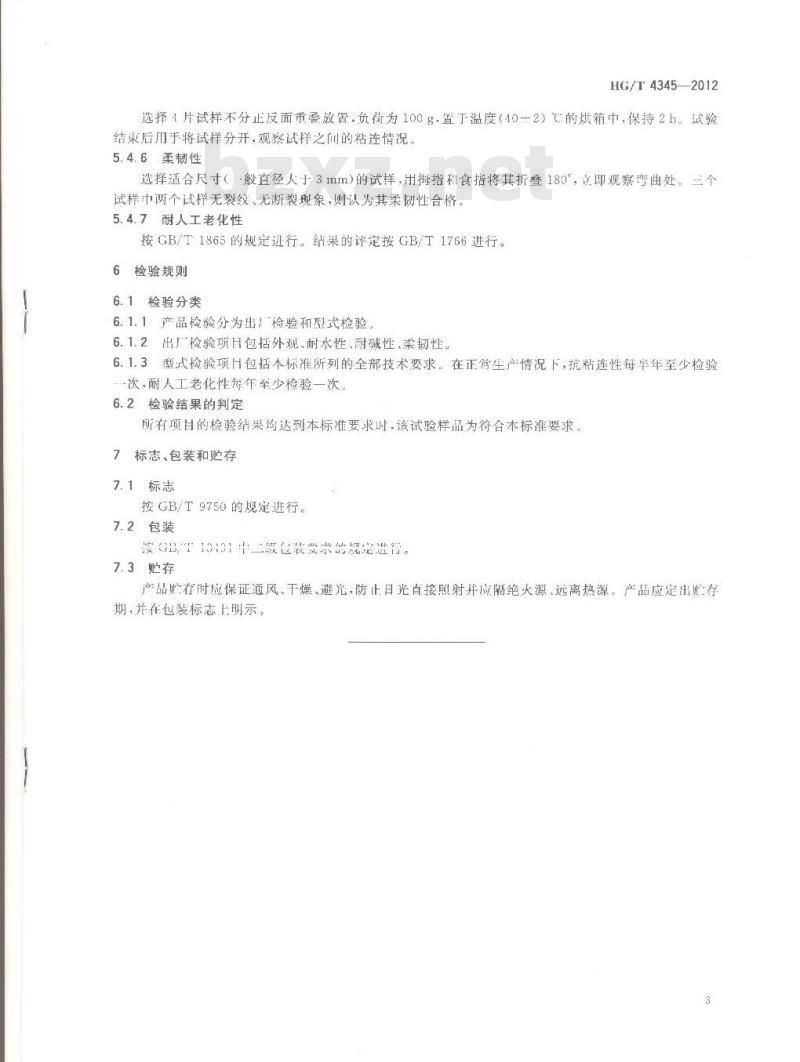

选择4片试样不分止反面重叠放置，负荷为100g置于温度（40±2）℃的烘箱中，保持2h。试验结束后用于将试样分开，观察试样之间的粘连情况。5.4.6柔韧性
选择适合尺寸（般直径人于3mm）的试样，用拇指和食指将其折叠180°，立即观察变曲处。三个试样中两个试样无裂纹、无断裂现象，则认为其柔韧性合格。5.4.7耐人工老化性
按GB/T1865的规定逊行。结果的评定按GB/T1766进行。6
检验规则
6.1检验分类
6.1.1产品检验分为出检验和型式检验6.1.2出厂检验项目包括外观、耐水性、耐碱性、柔韧性。6.1.3型式检验项日包括本标准所列的全部技术要求。在正常生产情况下，抗粘连性每半年至少检验次，耐人工老化性每年至少检验一次。6.2检验结果的判定
所有项目的检验结果均达到本标准要求时·该试验样品为符合本标准要求。>
标志、包装和购存
7.1标志
按GB/T9750的规定进行。
7.2包装
按GB,T13131中二级包装要求的规定进行。7.3购存Www.bzxZ.net
产品贮存时应保证通风、干爆、避光，防止日光直接照射并应隔绝火源、远离热源。产品应定出购存期，并在包装标志上明示，
中华人民共和国
化工行业标准
涂料用彩色复合岩片
HG/T4345—2012
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100311)化学工业出版社印刷厂
880mm×1230mm1/16印张
字数7千字
2013年2月北京第1版第1次印刷
书号：1550251356
购书咨询：010-64518888
售后服务：010-64518899
网址：htp：//cip.com.cn
凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
