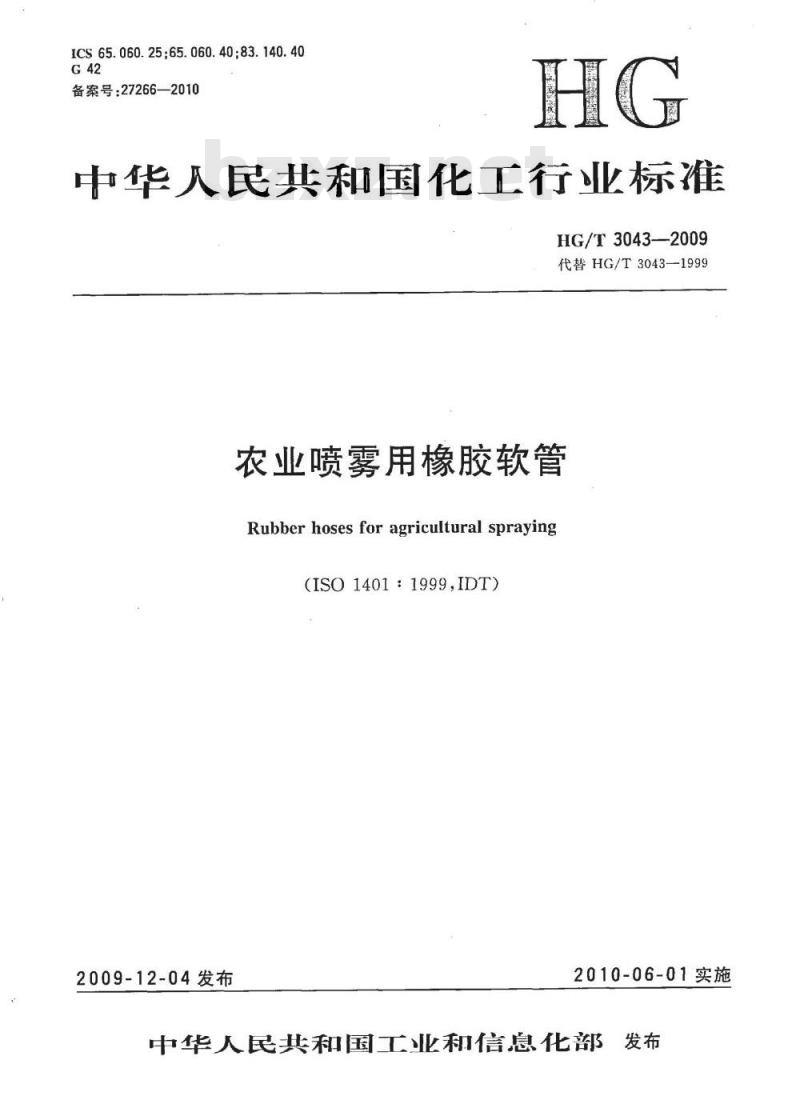

【行业标准】 农业喷雾用橡胶软管

ICS65.060.25;65.060.40;83.140.40G42
备案号：27266—2010
中华人民共和国化工行业标准
HG/T3043-—2009
代替HG/T3043-1999
农业喷雾用橡胶软管
Rubber hoses for agricultural spraying(ISO1401：1999,IDT)
2009-12-04发布
2010-06-01实施

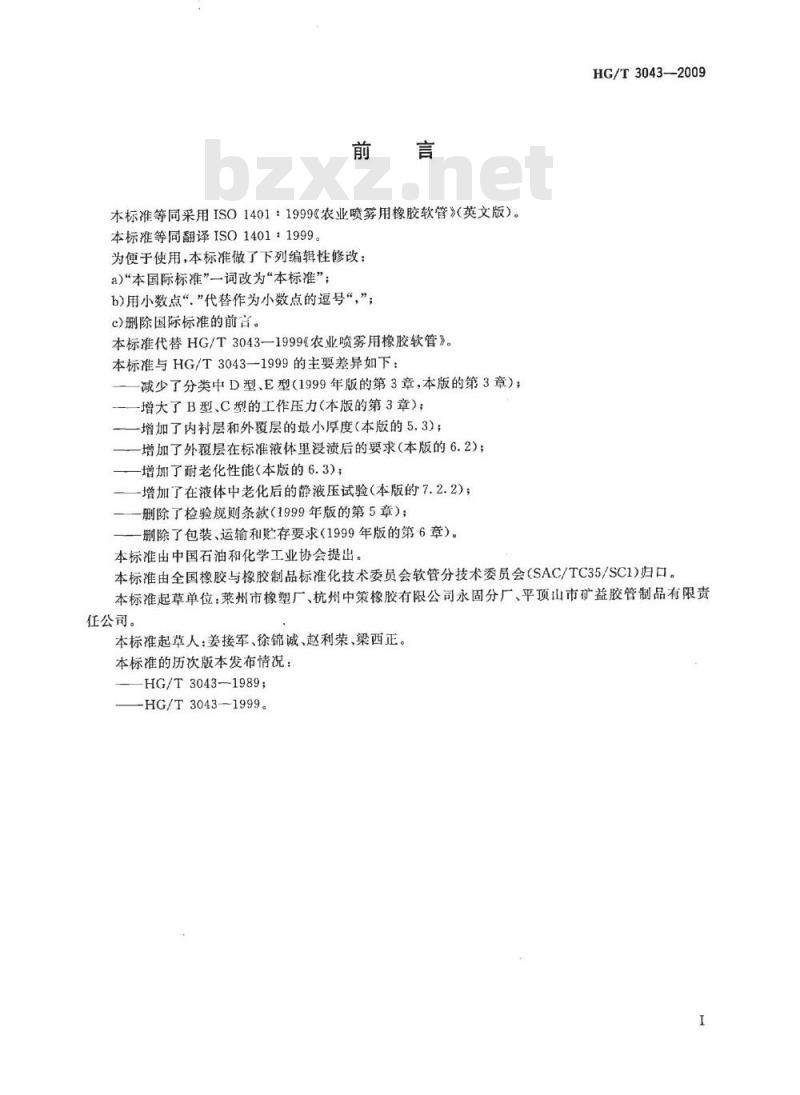

中华人民共和国工业和信息化部发布前言
本标准等同采用ISO1401：1999《农业喷筹用橡胶软管》（英文版）。本标准等同翻译ISO1401：1999。为便于使用，本标准做了下列编辑性修改：a)“本国际标准”一词改为“本标准”；b)用小数点“”代替作为小数点的逗号“，”；c)删除国际标准的前言。
本标准代替HG/T3043-1999≤农业喷雾用橡胶软管》。本标准与HG/T3043—1999的主要差异如下：减少了分类中D型、E型（1999年版的第3章，本版的第3章）；-增大了B型、C型的工作压力（本版的第3章）；-增加了内衬层和外覆层的最小厚度（本版的5.3)；增加了外覆层在标准液体里浸渍后的要求（本版的6.2）；增加了耐老化性能（本版的6.3)；-增加了在液体中老化后的静液压试验（本版的7.2.2)；删除了检验规则条款（1999年版的第5章）；删除了包装、运输和贮存要求（1999年版的第6章）。HG/T3043—2009
本标准中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1)归口。本标准起草单位：莱州市橡塑厂、杭州中策橡胶有限公司永固分厂、平顶山市矿益胶管制品有限责任公司。
本标准起草人：姜接军、徐锦诚、赵利荣、梁西正。本标准的历次版本发布情况：
HG/T3043-1989;
—HG/T3043-1999。

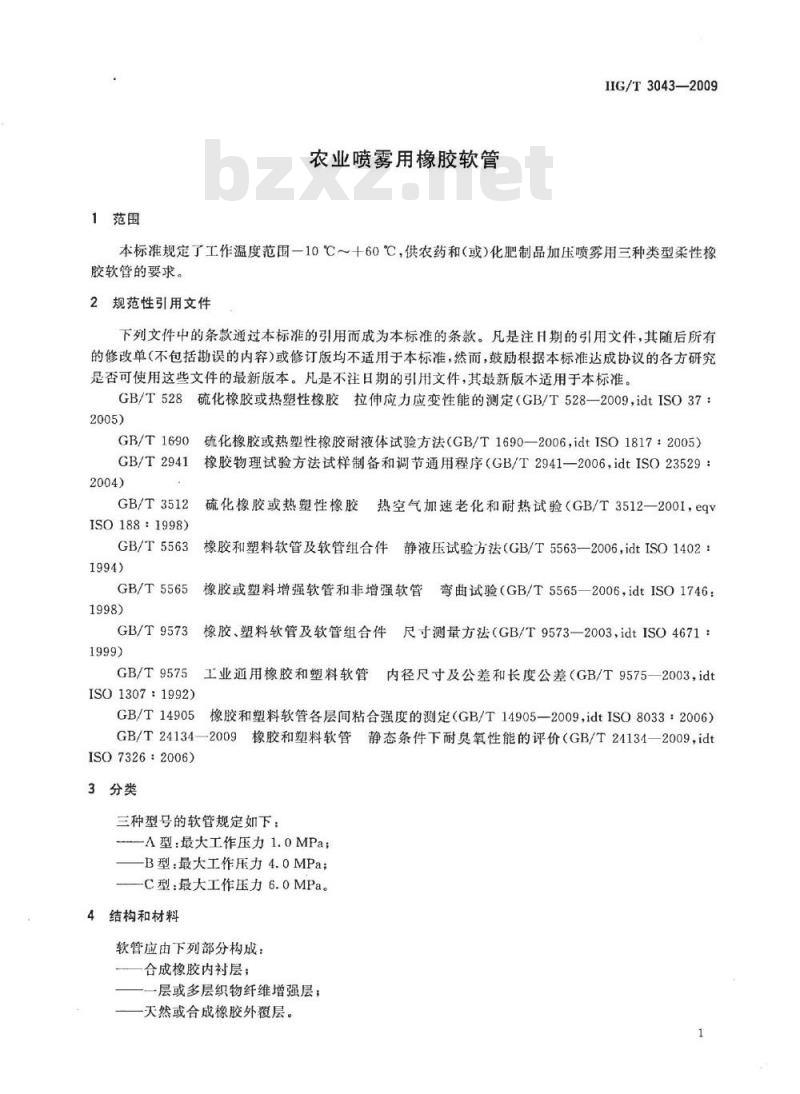

1范围
农业喷雾用橡胶软管
HG/T3043—2009
本标准规定了工作温度范围一10℃～十60℃，供农药和（或）化肥制品加压喷雾用三种类型柔性橡胶软管的要求。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注月期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版木适用于本标准。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T528—2009,idtISO37：2005)
硫化橡胶或热塑性橡胶耐液体试验方法（GB/T1690—2006，idtISO1817：2005）GB/T1690
GB/T2941
GB/T3512
ISO188:1998)
GB/T5563
GB/T5565
GB/T9573
GB/T9575
ISO1307:1992)
橡胶物理试验方法试样制备和调节通用程序（GB/T2941-—2006，idtISO23529：硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB/T3512一2001，eqv橡胶和塑料软管及软管组合件静液压试验方法（GB/T5563—2006，idtISO1402：橡胶或塑料增强软管和非增强软管弯曲试验（GB/T5565—2006，idtISO1746：橡胶、塑料软管及软管组合件尺寸测量方法（GB/T9573—2003，idtISO4671：工业道用橡胶和塑料软管内径尺寸及公差和长度公差（GB/T9575—2003，idtGB/T14905
橡胶和塑料软管各层间粘合强度的测定（GB/T14905—2009，idtISO8033：2006）GB/T24134—2009
橡胶和塑料软管静态条件下耐臭氧性能的评价（GB/T24134一2009，idtISO7326:2006)
3分类
三种型号的软管规定如下：
A型：最大工作压力1.0MPa；
—B型：最大工作力4.0MPa；
C型：最大工作压力6.0MPa。
4结构和材料
软管应由下列部分构成：
合成橡胶内衬层；
一层或多层织物纤维增强层；
一天然或合成橡胶外覆层。
HG/T3043—2009

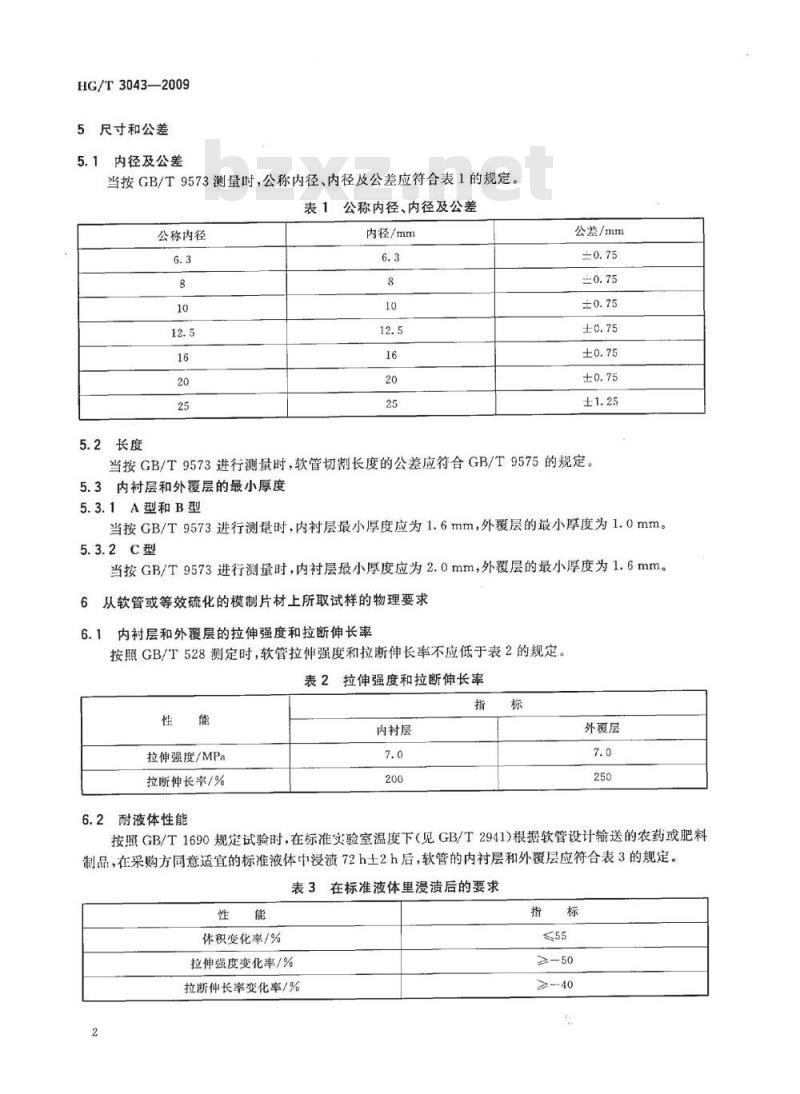

5尺寸和公差
5.1内径及公差
当按GB/T9573测量时，公称内径、内径及公差应符合表1的规定。表1公称内径、内径及公差
公称内径
内径/mm此内容来自标准下载网
公差/mm
5.2长度
当按GB/T9573进行测量时，软管切割长度的公差应符合GB/T9575的规定。5.3内衬层和外覆层的最小厚度
5.3.1A型和B型
当按GB/T9573进行测量时，内衬层最小厚度应为1.6mm，外覆层的最小厚度为1.0mm。5.3.2C型
当按GB/T9573进行测量时，内衬层最小厚度应为2.0mm，外覆层的最小厚度为1.6mm。从软管或等效硫化的模制片材上所取试样的物理要求6
6.1内衬层和外覆层的拉伸强度和拉断伸长率按照GB/T528测定时，软管拉伸强度和拉断伸长率不应低于表2的规定。表2拉伸强度和拉断伸长率
拉伸强度/MPa
拉断伸长率/%
内衬层
外覆层
6.2耐液体性能
按照GB/T1690规定试验时，在标准实验室温度下（见GB/T2941)根据软管设计输送的农药或肥料制品，在采购方同意适宜的标准液体中浸渍72h士2h后，软管的内衬层和外覆层应符合表3的规定。表3在标准液体里漫渍后的要求
体积变化率/%
拉伸强度变化率/%
拉断伸长率变化率/%
≥-50
IIG/T3043—2009
6.3耐老化性能
按照GB/T3512规定，软管在100℃士2℃的空气中老化72h后，按照GB/T528规定测得的拉仲强度和拉断伸长率下降不应多于各自原始值的25%和50%。7成品软管的物理性能
7.1尺寸变化
软管按照GB/T5563的验证压力进行试验时，软管的外径和长度变化不应超过土7%，且不应出现泄漏或其他损坏现象。
7.2静液压要求
7.2.1静液压性能
按照GB/T5563试验时，软管应符合表4的要求。表4静液压要求
软管型号
工作压力/MPa
验证压力/MPa
最小爆破压力/MPa
7.2.2在液体中老化后的静液压试验将1m长的软管充满其所使用的液体并在标准实验空温度下（见GB/T2941）老化2个星期。老化后将软管排空1h后并按GB/T5563进行液压试验。软管应符合表4的要求。7.3耐弯曲性能
按GB/T5565规定，软管按10倍于公称内径的最小弯曲半径进行弯曲试验时，软管外部尺寸与原外径的比值T/D不应小于0.80。
7.4黏合强度
按照GB/T14905规定进行测定时，软管各层间的黏合强度不应小于1.5kN/m。7.5耐臭氧性能
按GB/T24134—2009（方法1)规定进行试验时，软管外覆层不应出现龟裂现象。8标志
每根软管至少每隔1m应清楚并永久地至少标记下列内容：a）生产厂名称或商标；
b）本标准编号；
c）软管型号；
d）公称内径；
最大工作压力，MPa；
生产的季度和年份。
中华人民共和国
化工行业标准
农业喷雾用橡胶软管
HG/T3043—2009
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011)）北京云浩印刷有限责任公司印装880mmX×1230mm1/16印张字数7千字2010年6月北京第1版第1次印刷
书号：155025·0746
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com，cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。版权所有
违者必究
KAONIKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
