【行业标准】 轮胎静负荷性能试验方法

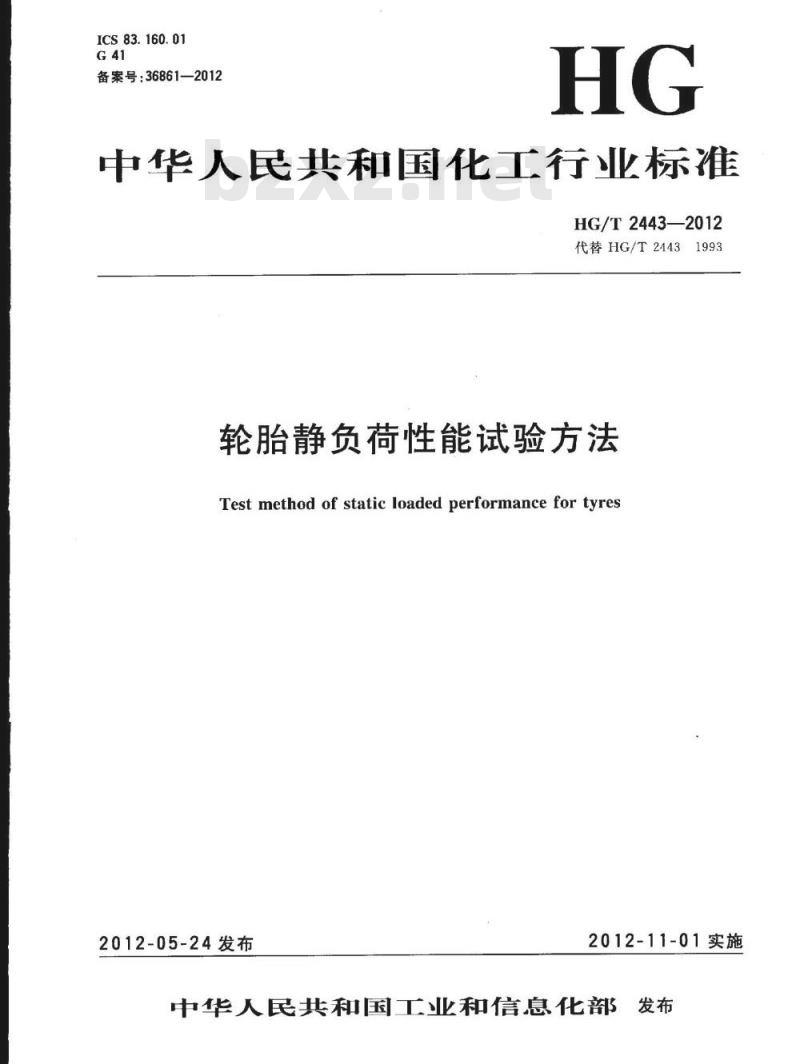

ICS83.160.01
备案号：36861—2012
中华人民共和国化工行业标准
HG/T2443—2012
代替HG/T24431993
轮胎静负荷性能试验方法
Test method of static loaded performance for tyres2012-05-24发布
2012-11-01实施

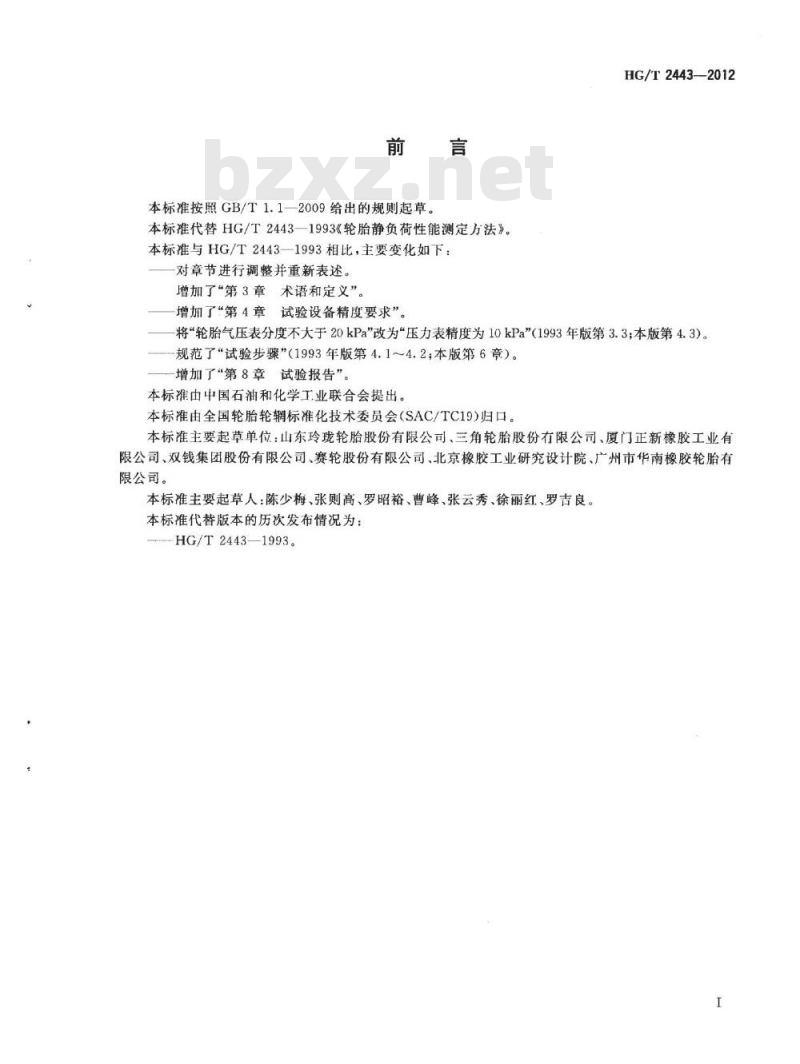

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1—2009给出的规则起草。本标准代替HG/T2443—1993《轮胎静负荷性能测定方法》。本标准与HG/T2443—1993相比，主要变化如下：对章节进行调整并重新表述。
增加了“第3章术语和定义”。
增加了“第4章试验设备精度要求”。HG/T2443—2012
-将“轮胎气压表分度不大于20kPa\改为压力表精度为10kPa”（1993年版第3.3；本版第4.3)。规范了“试验步骤”（1993年版第4.1～4.2，本版第6章）。增加了“第8章试验报告”。
本标准由中国石油和化学工业联合会提出。本标准由全国轮胎轮辆标准化技术委员会（SAC/TC19)归口。本标准主要起草单位：山东玲珑轮胎股份有限公司、三角轮胎股份有限公司、厦门正新橡胶工业有限公司、双钱集团股份有限公司、赛轮股份有限公司、北京橡胶工业研究设计院、广州市华南橡胶轮胎有限公司。
本标准主要起草人：陈少梅、张则高、罗昭裕、曹峰、张云秀、徐丽红、罗吉良。本标准代替版本的历次发布情况为：HG/T2443—1993。

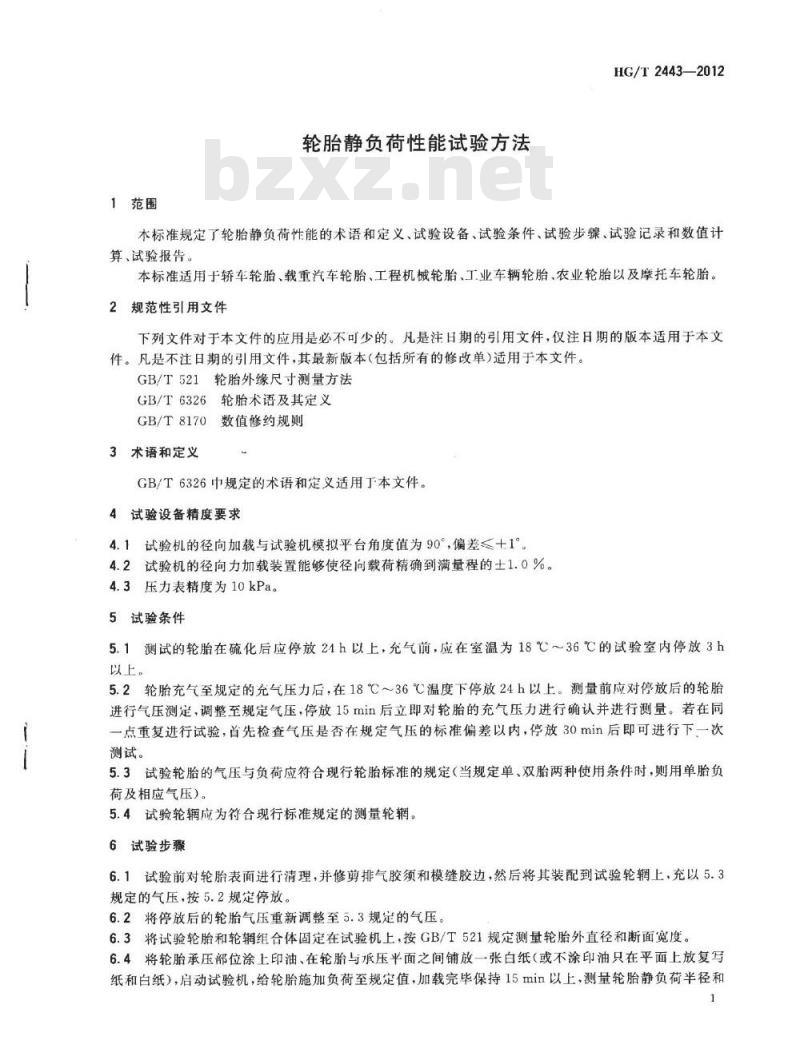

1范围
轮胎静负荷性能试验方法wwW.bzxz.Net
HG/T2443—2012
本标准规定了轮胎静负荷性能的术语和定义、试验设备、试验条件、试验步骤、试验记录和数值计算、试验报告。
本标准适用于轿车轮胎、载重汽车轮胎、工程机械轮胎、工业车辆轮胎、农业轮胎以及摩托车轮胎。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T521轮胎外缘尺寸测量方法
GB/T6326轮胎术语及其定义
GB/T8170数值修约规则
3术语和定义
GB/T6326中规定的术语和定义适用丁本文件。4试验设备精度要求
4.1试验机的径向加载与试验机模拟平台角度值为90°，偏差≤十1°4.2试验机的径向力加载装置能够使径向载荷精确到满量程的士1.0%4.3压力表精度为10kPa。
5试验条件
5.1测试的轮胎在硫化后应停放24h以上，充气前，应在室温为18℃～36℃的试验室内停放3h以上。
5.2轮胎充气至规定的充气压力后，在18℃～36℃温度下停放24h以上。测量前应对停放后的轮胎进行气压测定，调整至规定气压，停放15min后立即对轮胎的充气压力进行确认并进行测量。若在同一点重复进行试验，首先检查气压是否在规定气压的标准偏差以内，停放30min后即可进行下一次测试。
5.3试验轮胎的气压与负荷应符合现行轮胎标准的规定（当规定单、双胎两种使用条件时，则用单胎负荷及相应气压）。
5.4试验轮辋应为符合现行标准规定的测量轮辋。6试验步骤
6.1试验前对轮胎表面进行清理，并修剪排气胶须和模缝胶边，然后将其装配到试验轮辋上，充以5.3规定的气压，接5.2规定停放。
6.2将停放后的轮胎气压重新调整至5.3规定的气压。6.3将试验轮胎和轮辋组合体固定在试验机上，按GB/T521规定测量轮胎外直径和断面宽度。6.4将轮胎承压部位涂上印油、在轮胎与承压半面之间铺放一张白纸（或不涂印油只在平面上放复写纸和白纸），启动试验机，给轮胎施加负荷至规定值，加载完毕保持15min以上，测量轮胎静负荷半径和1
HG/T2443—2012
负荷下断面宽度。

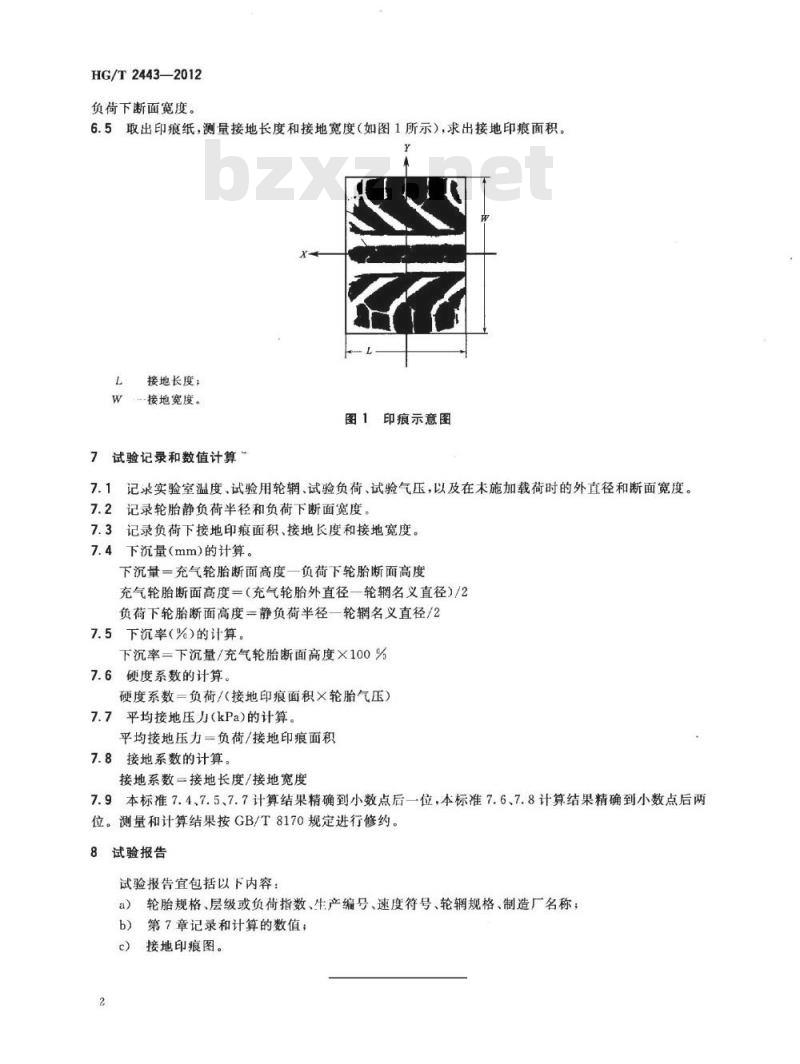

6.5取出印痕纸，测量接地长度和接地宽度（如图1所示），求出接地印痕面积。Y
接地长度：
--接地宽度。
图1印痕示意图
7试验记录和数值计算*
7.1记录实验室温度、试验用轮辋、试验负荷、试验气压，以及在木施加载荷时的外直径和断面宽度。7.2记录轮胎静负荷半径和负荷下断面宽度7.3记录负荷下接地印痕面积，接地长度和接地宽度。7.4下沉量（mm)的计算。
下沉量=充气轮胎断面高度一负荷下轮胎断面高度充气轮胎断面高度=（充气轮胎外直径一轮辋名义直径）/2负荷下轮胎断面高度=静负荷半径一轮辋名义直径/27.5下沉率（%）的计算。
下沉率=下沉量/充气轮胎断面高度×100%7.6硬度系数的计算。
硬度系数一负荷/（接地印痕面积×轮胎气压）7.7平均接地压力(kPa)的计算。平均接地压力一负荷/接地印痕面积7.8接地系数的计算。
接地系数一接地长度/接地宽度
7.9本标准7.4、7.5、7.7计算结果精确到小数点后一位，本标准7.6、7.8计算结果精确到小数点后两位。测量和计算结果按GB/T8170规定进行修约。8试验报告
试验报告宜包括以下内容：
轮胎规格、层级或负荷指数、生产编号、速度符号、轮辑规格、制造厂名称；a）
b）第7章记录和计算的数值；
接地印痕图。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
