【国家标准】 ±800KV及以下换流站换流阀施工及验收规范

S/N:1580177·950
统一书号：1580177·950
价：12.00元

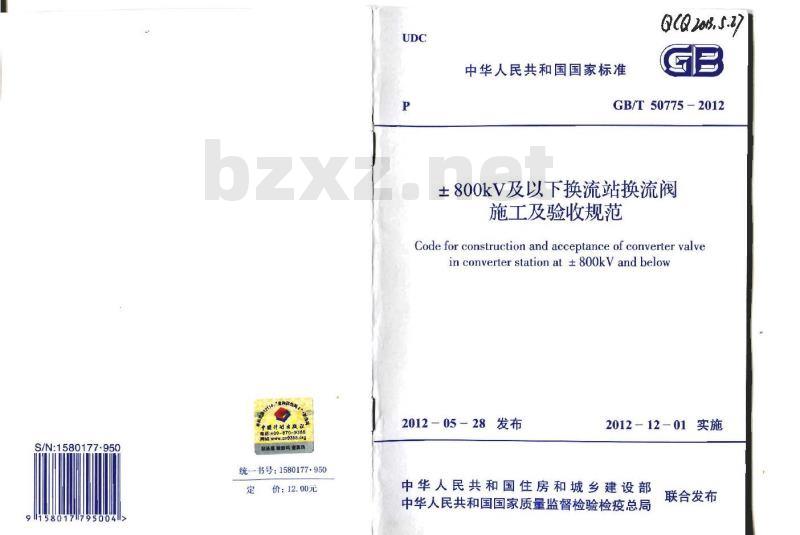

中华人民共和国国家标准
Q(Q203.5.27
GB/T50775-2012
土800kV及以下换流站换流阀
施工及验收规范
Code for construction and acceptance of converter valvein converter station at ±800kV and below2012-05-28发布
2012-12-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

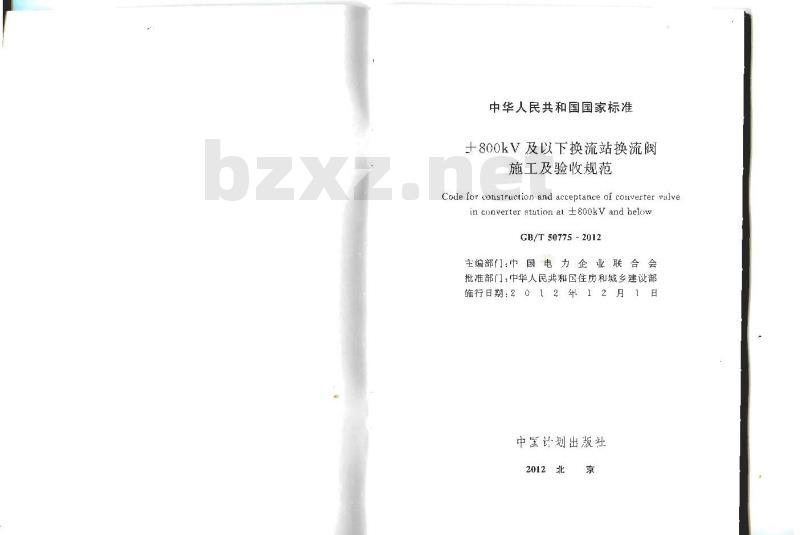

中华人民共和国国家标准
+800kV及以下换流站换流阀
施工及验收规范
Code for construction and acceptance of converter valvein converter stution al ±800kV and belowGB/T50775-2012
主编部门巾国电力企业联合会
批雅部门：中华人民共和函住房和城乡建设部施行日期：2012年12月1
中害划出版社
中华人民共和国国家标准
士800kV及以下换流站换流阀
施工及验收规范
GB/F 50775-2012
中国计划出版社出版
网址：jhpress.com
地址：北京市西城区木梯姚北里中11号国玄大厦C座4层邮收编码：160338电话：（010）63906433（发行部）新华书店北京发行所发行
北京世知印务有限公司印刷
550rmn×1168mml1/321.25印张29千字2012年11月第1版2012年J：月第1次印刷☆
统—书号：1580177·95C
定价：12.00元
版权所有。慢权必究

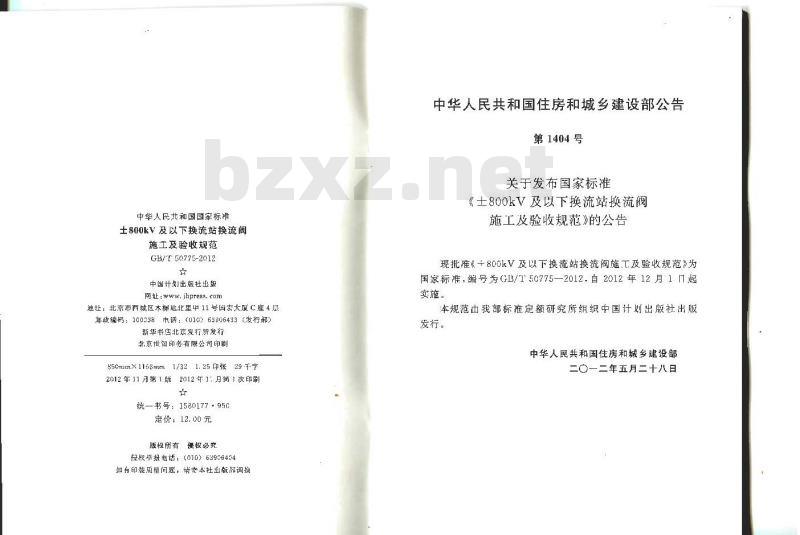

投权举报电话：（010）63996404如有印装质量问题，请资本杜出版部调换中华人民共和国住房和城乡建设部公告第1404号
关于发布国家标准
《士800kV及以下换流站换流阀
施工及验收规范》的公告
现批准《+800kV及以下换流站换流阀施工及验收规范》为国家标准，编号为（GB/150775—2012，自2012年12月1起实施。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一二年五月二十八日

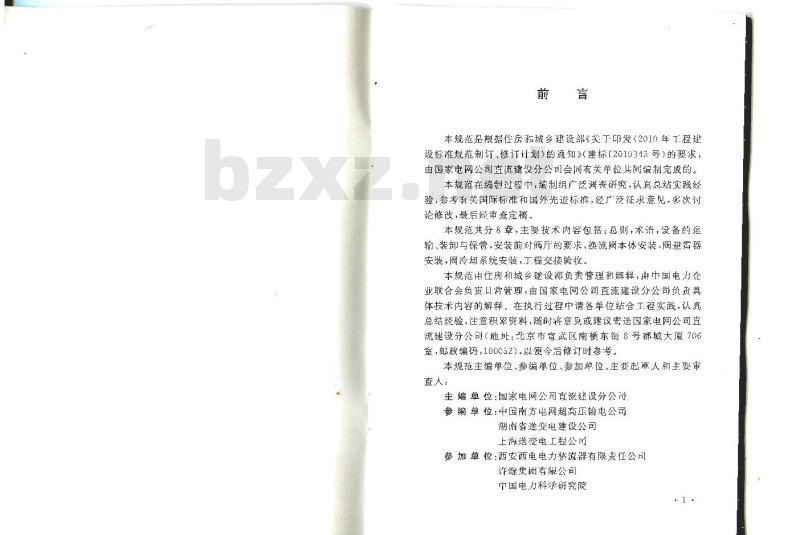

本规范是根据任房称城乡建设部《关丁印发（2010年工程建设标准规范制订、修订计划>的通知》（建标[2010113号)的要求，由国家电网公司直流建设分公司会同有关单位共同编制完成的。本规范在编制过程巾，编制组广泛调查研究，认真总结实践经验，参考有关国际标和国外光标推，经广泛征求意见，多次讨论修改，最后经审查定稿。
本规范共分8章，主要技术内容包括：总则，术语，设备的运输装卸与保觉，安装前对阀厅的要求，换流胸本你安装，阀避雷器安装，阀冷却系统安装，丁程交接验收。本规范由住房和城乡建设部负责管理和解释，由中国电力企业联合会负责口常管理：由国家电网公司直流建设分公司负责具体拔术内容的解释。在执行过程中请各单位结合工.程实践，认真总结经验，注意积累资料，随时将意见或建议奇送国家电网公司有流建设分公司（地址：北京市宜武区南横东街8号都城大厦706室，邮政编码：100052），以便今后修订时参考。本规范主编单位、参编单位，参加单位、主要起人和主审查人：
主编单位：国家电网公司古流建设分公司参编单位：中国南方电网超高压输电公司湖南省送变电建设公司
上避送变电.工超公司
参加单位：西安西电电力整流有限资任公司许继集闭有限公司
中国电力科学研究院
主要起草人：消云
主要审查人：梁言桥
聂三元
刘志文
种芝艺
于-工
越静月
罗廷胤
吴玉坤
张雪波
袁太平
蓝元良
赵国鑫
孙树波
高亚平

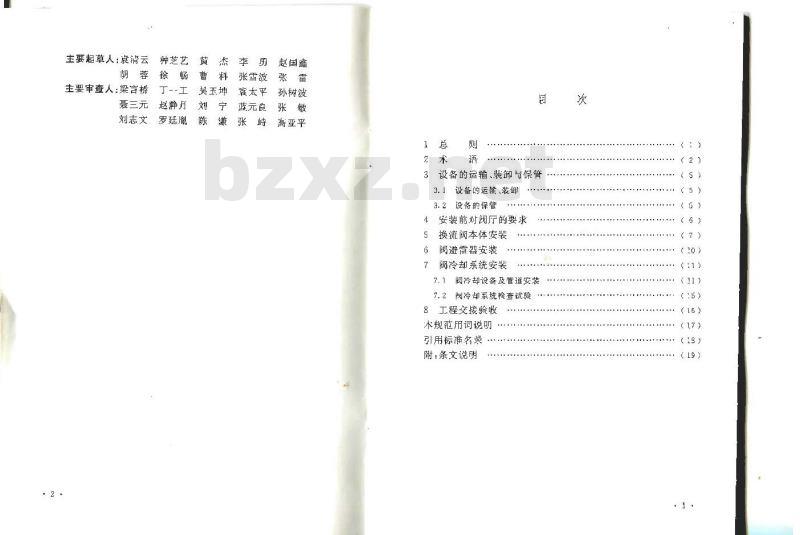

设备的运输、装卸与保管
3.1设备的运辅、装卸
3.2设备的保管
安装前对阅厅的要求
换流阀本体安装
阀避雷器安装
阀冷却系统安装
阀冷却设备及管道安装
7. 2阅冷却系统检查试验
8工程交接验收
本规范用词说明
引用标准名录
附：条文说明
（5）
1 General provisions
Contents
Transporl,assernble and unassernble,storage ofequipment..
3.1Transpori.ussemblernd arassemble ofequipment3. 2 Storage b: uu:prncril
4 Condition of yalve hall belare installation5 Valve set installation
6 Valve arrester installatian? Valve cooling systein installation7.1Valve cooli:g quipnent and pipe instllatior7. 2 Inspectior. und examination of valve cooling systemEt
& Acceptance and takeuver -
Explanatin of warding in this rode.List of quoted staridards
AdditionExplanation of provisions2
（6）
(11）
(15）
（16）
1.0.为保证换流站换流阀及相关设备（阀避雷器、阀冷却系统等）的施工质量，促进换流站工程施工技术水平的提高，确保设备安全运行，制定本规范。
1.0.2本规范适用于二80ckV及以下换流站换流阀的施工及验收。
1.0.3换流站换流阀的施工及验收，除应衍合本规范外，尚应符合国家现行有关标准的规定。
2.0.1品体闸流管
thyristor
阳极、阴极和控制极构成，一种可控整流的半导体器件，简称晶闸管。
2.0.2换流阀
converler valve
占流输电系统中为实现换流所用的三相桥式换流器中作为基木单元设备的桥臂，义称为单阀：2.0.3阀电抗器
valve reactor
与阅申联的电抗器
2.0.4阀组件
valve rhodule
构成阀的最小单元，山若干晶闸管及其触发、保护、均乐元件和阀电抗器等组成，其电气性能与阀的电气性能相同，仙其阻断能力为的若干分之一
2.0.5阀架
valvesupport
安装阀组件，机械支撑阀的带电部分并将其对地电气绝缘。2.0.布多軍阀单元（阀塔）
muitiple valve unit
由同一相的多个树登装而成的整体结构，2.0.7阅避节器
valve arrester
跨接在阀泻端或跨接在阀及与阀串联的器件两端的避雷器。
阀基电子柜
valve base elecironics
提供拖电位挖制设备与阀电子电路或阀装置之间接口的电子设备，简称VBE，又称闷控制单元。2.0.9阀冷却系统
valve cooling systein
对阀体上各元器件进行冷却的成套装置。分为内冷却系统和2.
外冷却系统。
2.0.10阀厅
valve hall
安装换流阀的建筑物。
2.0.11离交换树脂
ion exchange resins
具有离子交换功能的高分子材料。在溶液中它能将本身的离子与溶液中的同号离子进行交换。按交换基团性质的不同，离子交换树脂分为阳离子交换树脂和阴离子交换树脂。2.0.12离子交换器
ioncxehangeguipment
使用离子交换树脂进行离子交换处理，除去水中离了态杂质的水处埋装置。
2. 0.13去离子水
deionized water
除去盐类及部分除去硅酸和二氧化碳等的纯水，又称深脱盐水。
2.0.14 电导率
ronduciviiv
指通过离子运动运载电流的能力。水溶液的电导率与溶解杂质量浓度成正比，电导率随温度的升高而升高，2.0. 15 过滤器
filter
采用过滤的疗法除去水中悬浮物的水处理装置。2.0.16超滤装置
ultraijltration erguipment
将若干超滤膜组件并联组合在一起，并配备相应的水泵、动阀门、检测仪表、支撑框渠和连接管路等附件，能够独立进行工常过滤、反冲洗、化学清洗等工作的水处理装置。2.0.17反渗透装置
reverse osmosis equiprnent
将反渗透模纸性件用管道按照一定排列式组合、连接，构成组合式水处理单无，并配备保安划滤器、垢剂加药装凳、高压象，白动阀门、检测仪表、支撑柜架和连接路等附件，能够独立进行正常反渗透、化学清洗等工作的水处理装置2.0.18树脂再牛
resins Iebirth
利用再生剂对便用过的离子交换树脂进行洗涤，使其恢复到初始状态的过程。
2.,19反冲洗
reverse wash
过滤的逆过程。通过反冲洗探作可清除过滤器中的截留物，恢复过滤性能。
3设备的运输装御卸与保管
3.1设备的运输、装卸
3.1.1设备和器材在运输和装过程中不得倒置，倾翻、碰撞和受到剧烈的振动，换流阀各元件及所有电子元器件应有防潮措施。制造厂有特殊规定时,应按产品的技术规定装运。3.1.2运输T具和起重设备成按产品的运输、装卸要求选择。3.2设备的保管
3.2.1除厂家规定可户外存放的设备和器材外，其他设备和器材应按原包装置于干燥清洁的室内保管,室内温度和空气相对湿度成衍合产品的技术规定
3.2.2当保管期超过产品的技术规宠时，应接产品技术要求进行处理。
3.2.3备品备件长期存放时应符合产品的技术规定。3.2.4换流阀安装前，元器件的内包装不应拆解。3.2.5开箱场地的环境条件应符合产品的技术规定。3.2.6开箱后术及时安装的设备存放环境成符合产品的技术规定。
iiKAoNiiKAca
4安装前对阀厅的要求
4.非，！能厅应满足换流组的安装要求，悬吊换流阀组的桁架梁应按厂家安装手册要求进行连接和检测；换流阀组安装结束应对桁渠梁连接接点进行复查，并应符合！家安装手册的检测要求。4.0.2阀厅钢结构各部分的屏蔽接地成满足设计和产品的相关技术要求。
4.0.3阀塔悬挂结构安装前应检查悬吊孔已加工完城且间距正确，阀塔悬挂结构案装府谢懿完成，并应可靠接地。4.0.4换流阀组安装之前所行辅助设施主休部分应安表完善。4.0.5阀厅应全封阅，套管仲人阀厅人口处应封闭良好：换流阀红安装之前应对阀厅进行金清洁。4.0.6换流阀组安装期间环境应符合下列要求：【阀厅内应清洁，洁净度应衍合产品的技术规定。2阀厅内空调暖通系统和照明系统应正常投运，阀厅内温度、湿度、照明应满足产品安装技术条件要求。3阀厅内应保持微正压。
4进人下内的人员及机械设备防护错施，应满足阀厅内洁学度要求，
5换流阀本体安装
5.0.1换流安装前,应进行下列检查：1元器件的内包装应无破损。
2安装所需元件、附件及专用工器具应齐全，无损伤、变形及锈蚀。施丁前对阀组件吊装用的电动護芦、降平台府讯行试车及操作培训：
3各连接件附件及装置性材料的材质，规格，数量及安装编号，应符合产品的技术规定。
4电子元件及电路板应完整，并应无锈蚀、松动及脱落5光纤的外护层应完好，无破损；光纤端头应清洁，无杂物，临时端套应齐全;导通试验应合格。6均压坏及屏蔽罩表面应光滑，色泽均匀一致，无凹陷、裂纹，毛刺及变形。
7瓷件及绝缘件表面应光滑，无裂纹及破损；胶合处填料应完整,结合应牢固。
8阀纽件的紧固螺栓应齐全，无松动。9冷却水管的临时封堵件应齐金。5.0.2换流阀安装应按制造厂的装配图、产品编号等产品技术资料进行，并应符合产品的技术规定。5.0.3悬品绝缘子的挂环、挂板及锁紧销之间应万相匹配;连接金具的防松螺母应紧固，闭口销应分开。5.0.4均压环及屏罩的搬运，安装应防正磕碰，挤压而造成均压环及屏殿表面凹陷、变形许产生裂纹，许应衍合产品的技术规定。
5.0.5安装过程中检查阀架的水平度和上下阀组件的间距应符合产品的技术规定。
5.0.6导体和电器接线端子的接触表面应平整、清洁、无氧化膜，并应涂以满足产品技术要求的电力复合脂；镀银部分不得挫磨；载流部分表面应无凹陷及毛刺：连接螺栓受力应均匀并符介力矩要求，不成使导体和电器接线端子受到额外应力，5.非,7阙电抗器组件的等电位连接应符合产品的技术规定。5.0.8漏水检测装置的安装应符合产品的技术规定。5..9
阀体冷却水管的安装应符合下列求1
安装前应检查管道内壁及相关连接件清洁，无异物。安装过程应防止撞击，挤压和扭曲而造成水管变形、损坏，2
3管道连接应严密，无渗漏；已用过的密封垫（圈)不得重复使用。
等电位电极的安装及连线成符合产品的技术规定。4
5水管应固定牢靠。
6连接螺栓应按厂家技术要求进行力矩紧固，并应做好标记。bzxz.net
5.0.10光纤施工应符合下列要求：1光纤樽盒切割、安装应在光纤敷设前进行，切后的锐边应处理；槽盒应固定牢靠，其转弯半径应满足光纤敷设的技术要求，
2光纤接人设备前，临时端查不得拆卸；光纤端头的清洁应符合品的技术规定，
3光纤端头应按传输触发脉冲和回报指示脉冲两种型式用不同标识区别：光纤与昆闸管的编号成一一对成：光纤接人设备的位置及数设路径应符合产品的授术规定：4光纤敷设前核对光纤的规格，长度和数应符合产品的技术规定，外观应完好、无损伤，5光纤敷设沿线应按产品的技术规定进行包扎保护和绑扎问定，绑孔力度应适中，槽愈出口应采用阻燃材料封珺。6阻燃材料在光纤槽盒内成固定牢靠，且距离光纤槽盒的固定螺栓及金属连接件不应小于20unm，7光纤敷设及固定后的弯曲半径应符合产品的技术规定，不得弯折和逆度拉伸光纤.并应检测合格。iiKAoNiKAca
阀避雷器安装
6.0.1各连接处的金属接触表面应清洁，无氧化膜及油漆，并应涂以均勾薄层电力复合脂。
6.0.2避雷器组装时，各节位置应符合产品出厂标志的编号避雷器的排气通道应通畅，并不得喷及其他电气设备：6.0.3均压环安装应水平，与伞裙间隙应均句一致，6.0.4动作计数器与阀避雷器的连接应符合产品的技术规定。6.0.5连接螺栓应按厂家技术要求进行力矩紧固，并应做好标记。
设备接地应可靠，
阀冷却系统安装
7.1阀冷却设备及管道安装
7.1.1泵的安装应符合下列要求：1电动机与泵接连接或通过联轴器连接时，均应以泵的轴线为基准找正，
2泵的纵向、横向安装水平误差应衍合产品的技术规定，3相互连接的法兰端面应平行,不应借法兰螺栓强行连接4电动机的引出线端子压接应良好，编号应齐全，裸鳞带电部分的电气间隙应符合国家现行有关产品标准的规定。5.各润滑部位加注润滑剂的规格和数量应符合产品的技术规定。
6泵应在有介质情说下进行试运转，试运转的介质或代用介质均应符合产品的技术舰定。
7.1.2离子交换器的安装应符合产品的技术规定，并应符合下列要求：
1离子交换树脂在装填前检查其理化性能报告，应符合阀冷设备厂家技术要求，
2离子交换器装料前检查内部的防腐层，应完好。3装填离子交换树脂前应对离子交换树脂逐梯检查，并应核对牌号，装填过程中应防止标签、绳头、杂物落入树脂内，树脂装填高度应符合产品的技术规定。7.1.3过滤器的安装应符合品的技术规定。填料及承托层材质的理化性能、级配、粒度，不均系数，应捡脊其出厂资料，足阀冷设备厂家技术要求。
7.1.4除氧装置的安装应符合产品的技术规定，除氧使用的氮气il
纯度检验应合格。
7.1.5超滤装置的安装应符合产品的技术规定，并应符合下列要求·
1膜组件安装前应进行外观检查，膜组件不应有破损、粘污、老化、变色、封头并裂等现象，外壳表面应光滑均勾。2膜组件安装前应按产品的技术规定对装置行水压试验，进水水质应符合现行国家标准《生游饮用水1生标准》GB5749的有关规定。水压试验合格后，应进行水冲洗，并应确认无机械杂质留在装置中。
3管道安装不应有额外应力。
7.1.6反渗透装置的安装应符合产品的技术规定，并应符合下列婴求：
膜元件装人膜壳前应进行外规检查，有缺陷的膜无件不得使：膜元件的长度和直径应与制造！的生产标准相符。所有密封圈应完整，弹性应好，应无扭曲和永久性变形。两端的谈水管内壁和内端面应光滑、无突出物。2膜元件装入膜壳前应按产品的技术规定对装置进行水试验，进水水质应符合现行国家标准《生活饮用水卫生标准》GB5749的有关规定。水压试验合格所,应逆行水冲洗，并应确认无机械杂质残留在装罩中，
3装膜时，应将膜元件逐支推人膜充内进行串接，每支光作均应承插到位。
4多单元反渗透装置，膜纽件架基础的几何尺寸、膜红件在框架上的几何尺寸误差应满足产品安装要求。5高压泵至膜组件间的法兰垫片应采用聚四第乙烯等耐腐蚀性强的材料，
6保安过滤器至膜组件的管道内壁应保持清洁，必要时应采用化学清选
7管道安装不应有额外成力。
7.1.7软化装置的安装应符合下列要求：1离子交换器的安装应符合本规范第7.1.2条的规定。2树脂再生装置的安装应符合产品的技术规定。7.1.8砂过滤器和加药装置的安装应符合产品的技术规定，7.1.9冷却塔的安装应符合下列要求：！冷却塔安装应水平，单台冷却塔安装水平度和垂直度允许偏差均为2%，问一冷却系统的多台冷却塔安装时，各台冷却塔的高度应：致，高差不应大于30mII，2风机的各组隔振器承受荷载的压缩量应均勾，高度误差应小于2mm。
3调整风机皮带的张力应符合产品的技术规定：风机安裟完毕，检查风机的转向和转速，应正常，4冷却塔、冷却水池成清扫于净，塔体、冷却水池内威无杂物、垃圾和积尘，喷淋管道应无堵塞，7.1.10风冷式阀外冷设备安装应符合下列要求：1散热器安装的水平度偏差不应大于散热器外形尺寸宽度的 1/1000。
2散热器管束出口、进口法兰中心线与总基准中心线的诈可偏离公差为二31nm
3风机安装完成底，叶片角度应满足要求，允许公差为一0.5°;叶轮的旋施转而应和主轴垂直，叶尖高度之差不得大于8mm。
4所有螺栓紧固力矩应按带造！要求进行，并应做好标记。7. 1.1冷却管道的安装成符合下列要求：［管道应在T厂预制、现场组装；管道之间应采用法兰连接，不得现场焊接。
2管道安装前不得拆御两端的临时封盖，不得用手触摸冷却管道内暨；管道内部及管端污染时，应按产品的技术规定清洗洁净。
iiiKAoNiiKAca
