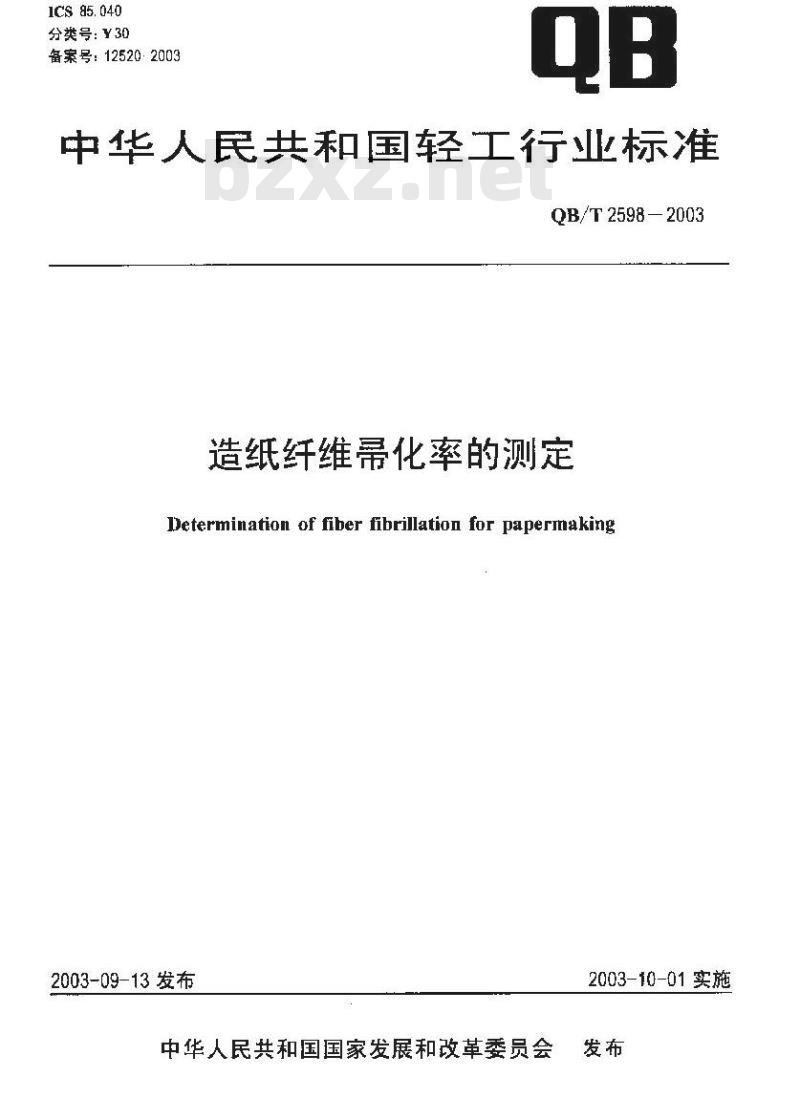

【轻工行业标准(QB)】 造纸纤维帚化率的确定

1Cs85.040
分类号：Y30
备案号：12520：2003
中华人民共和国轻工行业标准
QB/T2598—2003
造纸纤维帚化率的测定
Determination of fiber fibrillation for paperimaking2003-09-13发布
中华人民共和国国家发展和改革委员会2003-10-01实施

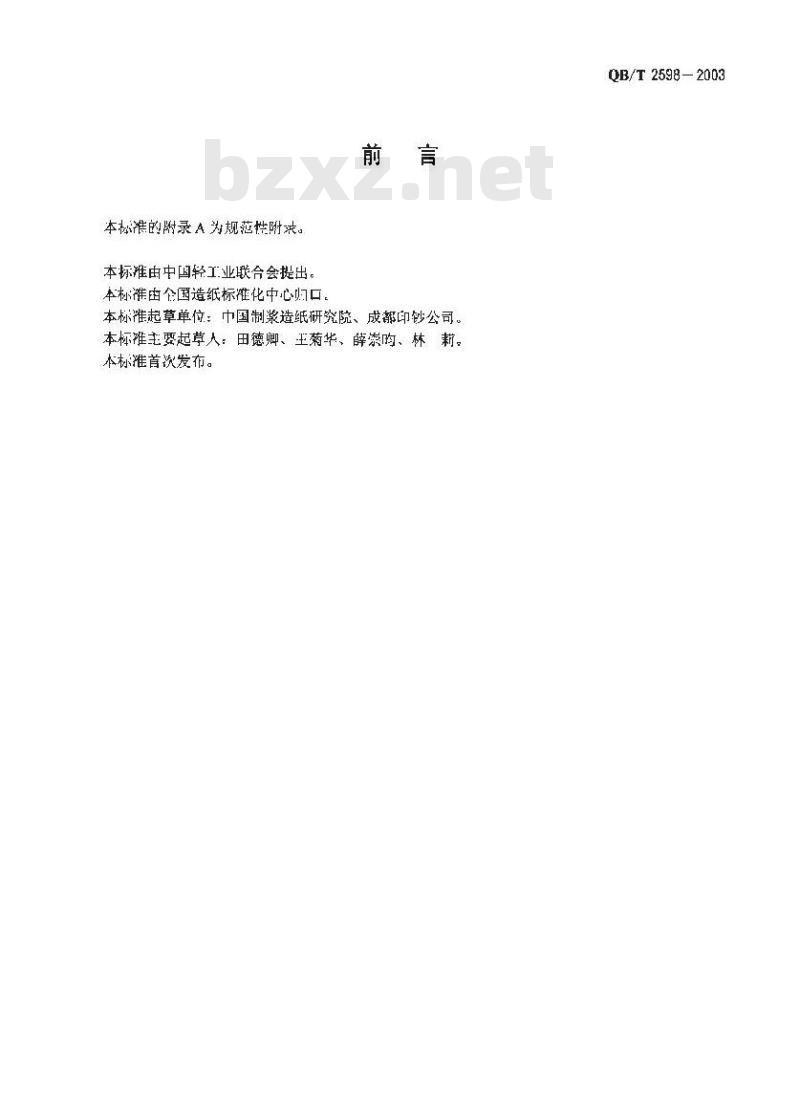

本标准的附录A为规范性附求。
本标雅由中国轻工业联合会提出本标谁由企国造纸标准化中心购口。前言
本标准起草单位：中国制浆造纸研究院、成部印钞公司。本标雅主要起草人：田德卿、王菊华、薛崇昀、林莉。
本标推首茨发布。
QB/T2598—2003
QB/T2598—2003

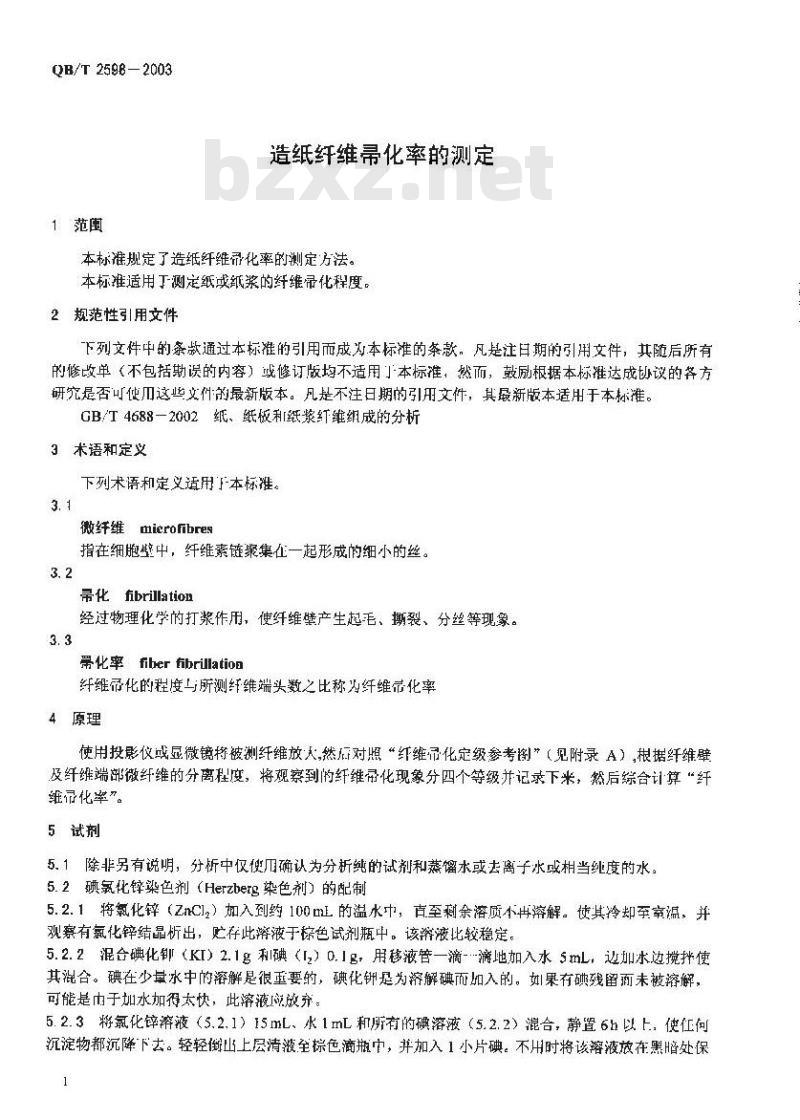

1范围
造纸纤维帚化率的测定
本标准规定了造纸纤维希化率的测定方法。本标准适用丁测定纸或纸浆的纤维帚化程度。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用」本标准，然而，鼓励根据本标准达成协议的各方研究是否可使川这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/4688一2002纸、纸板利纸浆红维组成的分析3术语和定义
下列术语和定义适用本标准。
微纤维microfibres
指在细胞整中，纤维素链聚集在一起形成的细小的丝。3.2
常化fibrillation
经过物理化学的打浆作用，使纤维壁产生起毛、撕裂、分丝等现象。3.3
需化率fiberfbrillatio
纤维希化的程度与所测纤维端头数之比称为纤维示化率4原理
使用投影仪或显微镜将被测纤维放天，然后对照“红维而化定级参考图”（见附录A），根据纤维壁及纤维端部微纤维的分离程度，将观察到的纤维帚化现象分四个等级并记录下米，然后综合计算“纤维帚化率”。
5试剂
5.1除非另有说明，分析中仅便旧确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。5.2碘氯化锌染色剂（Herzbe玛染色剂）的配制5.2.1将氯化锌（ZnCl2）加入到约100m的温水中，古至剩余溶质不再溶解。使其冷却至室温，并观察有氯化锌结晶析出，贮存此辫液于棕色试剂瓶中。该溶液比较稳定。5.2.2混合碘化部（KI）2.1g和碘（I,）0.1g，用移液管一滴满地加入水5mL，边加水边搅拌使其混合。碘在少量水中的溶解是很重要的，碘化钾是为猝解碘而如入的。如果有碘残留而未被溶解，可能是巾于加水加得太快，此溶液应放弃。5.2.3将氯化锌溶液（5.2.1）15mL、水1mL和所有的碘溶液（5.2.2）混合，静置6h以上，使任何沉淀物都沉降下去。轻轻倒山上层清液至棕色滴瓶巾，并加入1小片碘。不用时将该溶液放在黑处保1

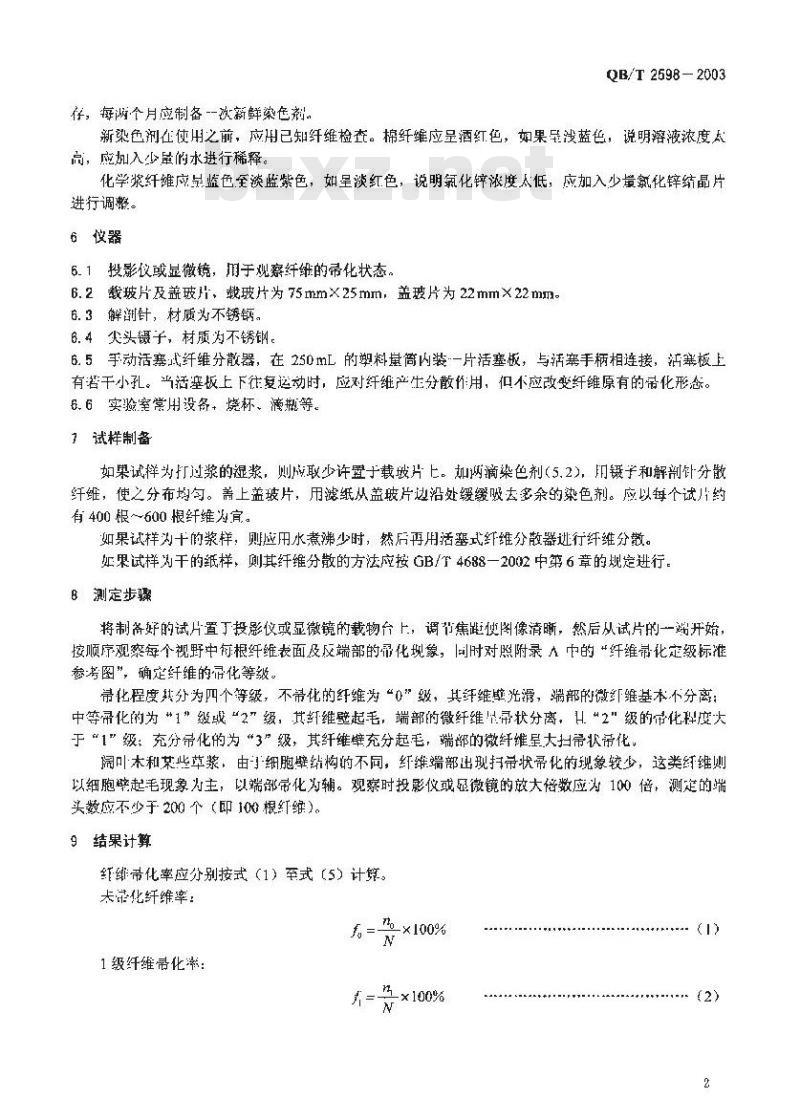

存，每个月应制备一欲新鲜染色剂。QB/T2598—2003
新染色剂在使用之前，应用已知纤维检查。棉纤维应呈酒红色，如果呈浅蓝色，说明溶液浓度太高，鹿加入少量的求进行稀释，化学浆纤维应显监色全淡蓝紫色，如呈淡红色，说明氛化锌浓度太低，应加入少境氮化锌结晶片进行调整。
6仪器
投影仪或显徽镜，加于观察纤的帝化状态。6.1
6.2，载玻片及盖玻片，裁玻片为75mm×25mm，盖玻片为22mm×22mm。6.3解削针，材质为不锈钢。
6.4尖头镊子，材质为不锈钢。
6.5手动活寒式纤维分散器，在250mL的塑料量筒内装一片活塞板，与活塞手柄相连接，塞板上有著干小孔。当活塞板上下往复运动时，应对纤维产生分散作用，但不应改变纤维原有的带化形态。6.6实验室常用设备+烧杯、滴瓶等。7试样制备
如果试样为打过浆的湿浆，则成取少许置于玻片上。加两滴染色剂（5.2)，印镊子和解针分鼓纤维，使之分布均勾。盖上盖玻片，用滤纸从益玻片边沿处缓缓吸去多余的染色剂。应以每个试片约有400根～600根纤维为宜。
如果试样为十的浆样，则应用水煮沸少时，然后再用活塞式纤维分散器进行纤维分散。妇果试样为干的纸样，则其纤维分散的方法应按GB/个4688一2002中第6章的规定进行。B测定步骤
将制备好的试片置丁投影仪或显微镜的载物台上，调节焦距使图像清晰，然后从试片的一竭开始按顺序观察每个视野中旬根纤维表面及反端部的帚化现象，同时对照附录A中的纤维化定级标准参考图”，确定纤维的寻化等级。常化程度其分为四个等级，不帝化的纤维为“0”级，其纤维耻光滑，端部的微红维基本不分离：中等帚化的为“1”级或“2”级，其纤维壁起毛，端部的微纤维帚状分离，H“2”级的带化程度大于“1”级；充分吊化的为“3”级，其纤维壁充分起毛，端部的微纤维呈大扫帚状帝化，屌叶木和荣些草浆，由细胞壁结构的不同，纤维端部出现扫带状帝化的现象较少，这类维则以细胞壁起毛现象为主，以端部带化为辅。观察时投影仪或显微镜的放大倍数应为100倍，测定的端头数应不少于200个（即100根红维）。9结果计算
红绑帝化率应分别按式（1）至式【5）计算。太器化纤维率：
×100%
1级纤维带化率：
×100%
QB/T 2598-2003

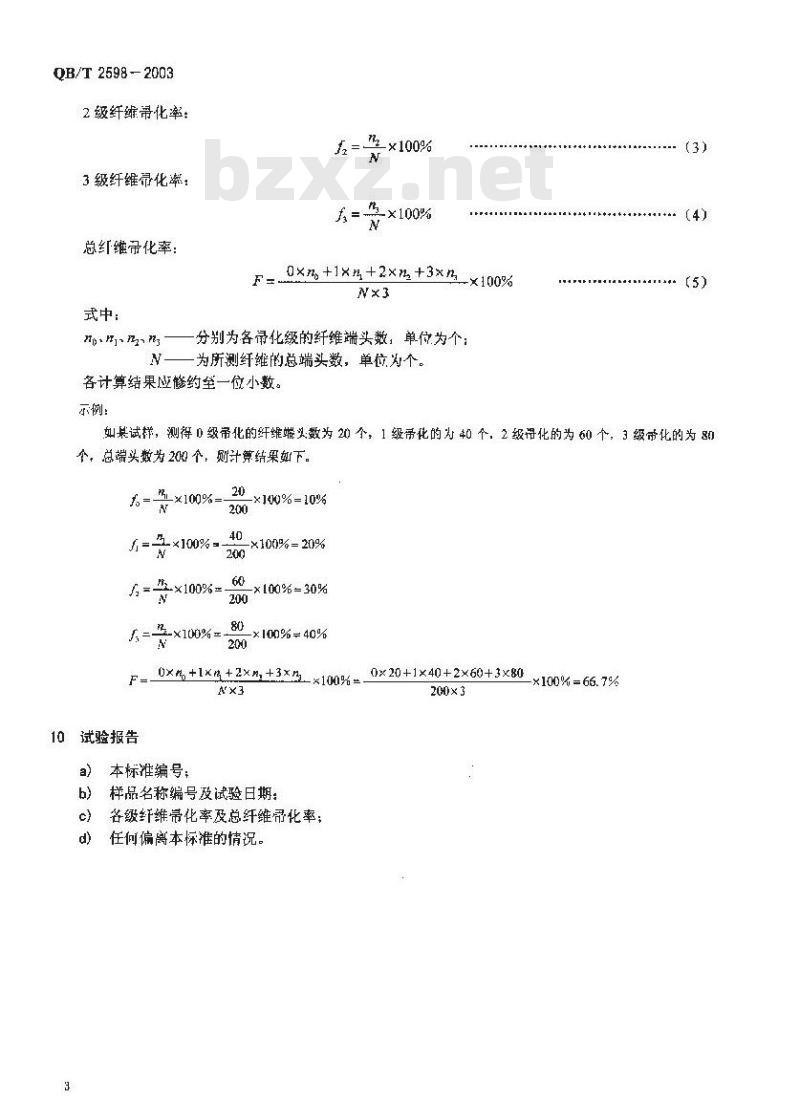

2级纤维蒂化率：
3级纤维帚化率：
总红维希化率：bZxz.net
式中：
H+H险,
n×100%
n5×100%
0×n +1×n+2×n +3xn×100%
分别为各录化级的纤维端头数，单位为个：为所测纤维的总端头数，单位为个。各计算结果应修约至一位小数。示例：
（4)）
如某试样，测得0级帝化的纤维端义数为20个，1级化的为40个，2级得化的为60个，3级带化的为80个，总端头数为200个，则计算结果如下。×100%=
5×100%
×100%-
×100%=10%
×100%=20%
2×100%=
10试验报告
x100%=30%
×100%= 40%
0×m+1×线+2×n,+3×nx100%m
本标准编号：
样品名称编号及试验日期：
各级纤维带化率及总纤维希化率；任何偏离本标准的情况。
0×20+1×40+2×60+3×80
200×3
x100%=66. 7%
附蒙A
（规范性附录）
纤维帚化定级标准参考图
QB/T2598-2003
下列图片说明了纤维帚化程度，按轻重分为四个等级。在观察纤维端部的帚化状态时，应以距纤维项端50mm以内的图像（放大100倍）形态为依据，而不应统计其他部位的纤维带化状态。不同品种的纤维，由子细胞壁结构不同，纤维带化形态也各有差异，各类纤维的帝化等级如图1至图14所示。
图1麻纤维帚化等级形态图×1000
图2麻纤维化等级形态图×100
QB/T2598-2003
图3棉纤维帚化等级形态图×100图4棉纤维帚化等级形态图×100图5针叶木浆纤维带化等级形态图×100图6针叶木浆纤维帚化等级形态图×100图7阔叶木浆纤维帚化等级形态图×100图8阔叶木浆纤维帝化等级形态图×100QB/T2598-2003
QB/T2598—2003
图9竹浆纤维予化等级形态图×100图10竹浆纤维帚化等级形态图×100图11 麦草浆纤维斋化等级形态图×100图12麦草浆纤维帚化等级形态图×100图13龙须草浆纤维需化等级形态图×100图14龙须草浆纤维需化等级形态图×100QB/T2598—2003
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
