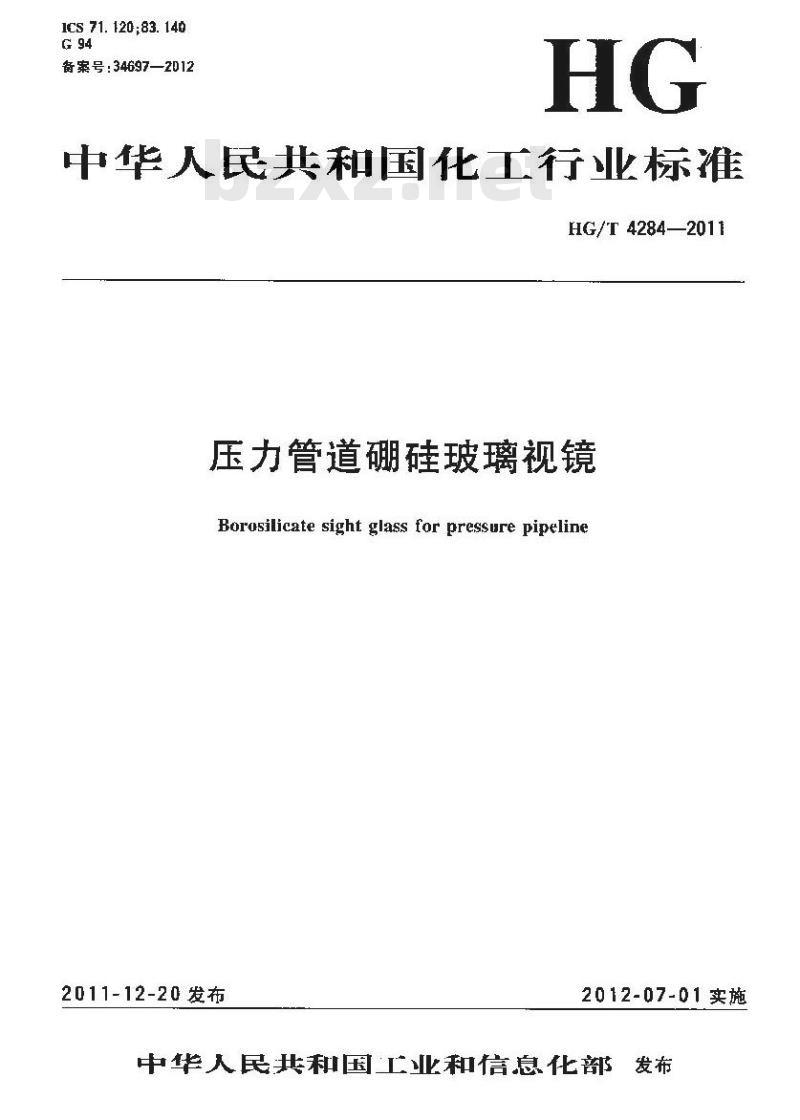

【行业标准】 压力管道硼硅玻璃视镜

1CS 71. 120 ;83. 140
备案号：34697—2012
中华人民共和国化工行业标准
HG/T4284—2011
压力管道硼硅玻璃视镜
Borosilicate sight glass for pressure pipeline2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布

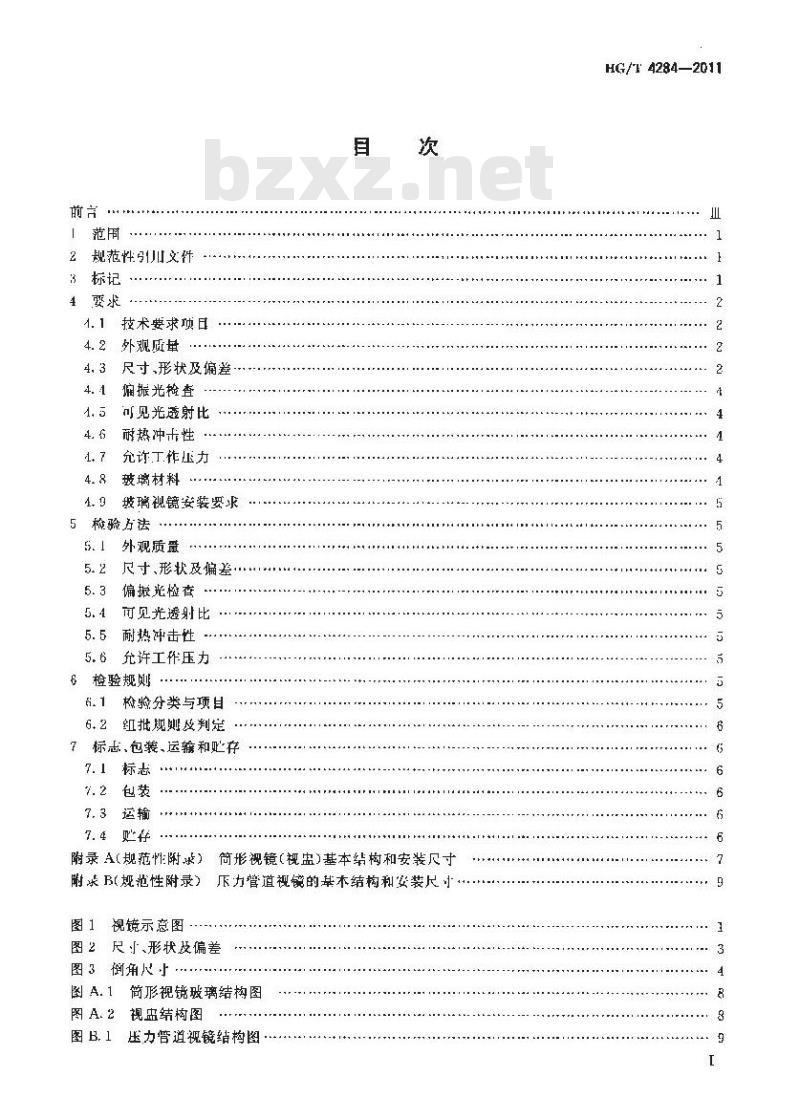

规范性引川文件
技术要求项日
外观质量
尺寸,形状及偏差
缩振光检查
可见光透射比
耐热冲击性
充许丁作压力
玻璃材料
玻璃视镜安装罗求
5检验法
外观质量
尺寸、形状及輪差…
偏振光检查
可见光透射比
耐热冲击性
允许工作压力
6检验规则
检验分类与项目
组批规及判定
7标志、包装、运输和贮存
7.1标志
附录A（规范性附录）简形视镜（视盅)基本结构和安装尺寸附录B（规范性附录）斥力管道视镜的某本结构和安装尺小视镜示意图
图2尺、形状及偏差
图3衡角尺
.......
简形视镜玻璃结构图
图A.2视盅结构图
压力管逍视镜结构图
HG/F 4284—2011
HG/T 42B4—2011

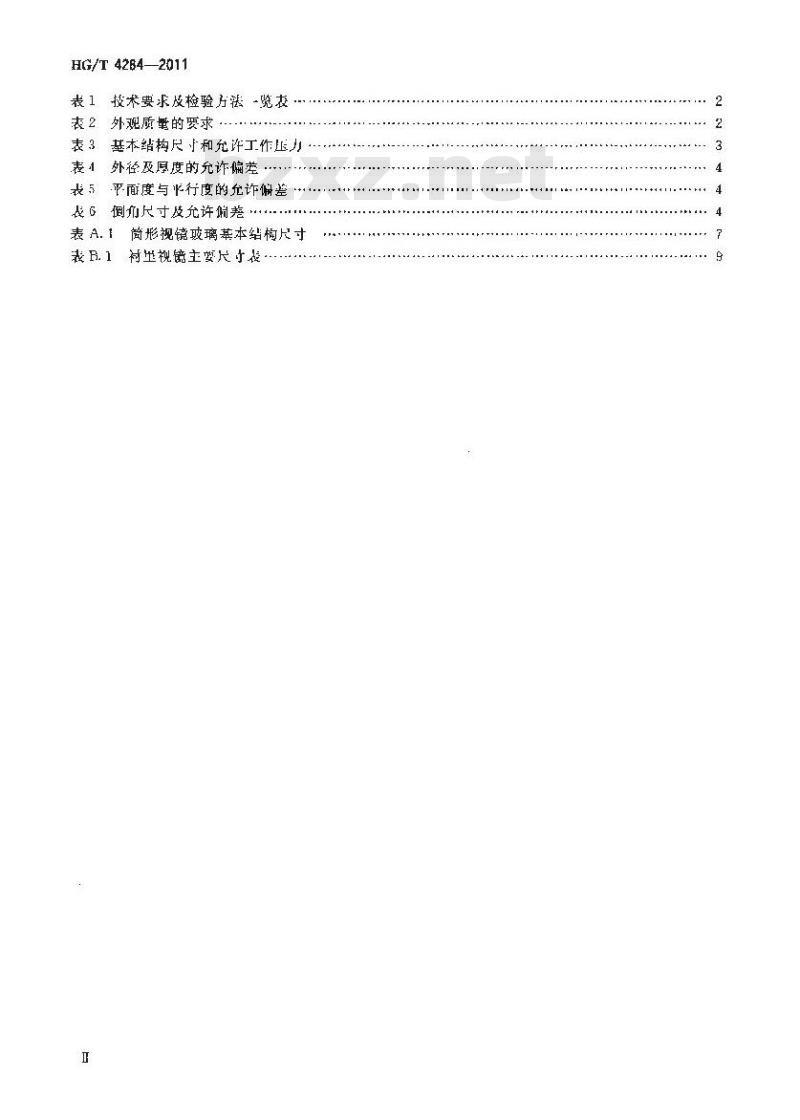

表1技术要求皮检验方-览友
表2外观质量的要求
表3基本结构尺寸和允许工作压力表1外径及厚度的充许偏差·
表5平面度与行度的允诈偏差
表6而尺寸及允许*
表 A.1简形视镜玻璃革本结构尺寸表.1衬坐视镜主要尺寸表·

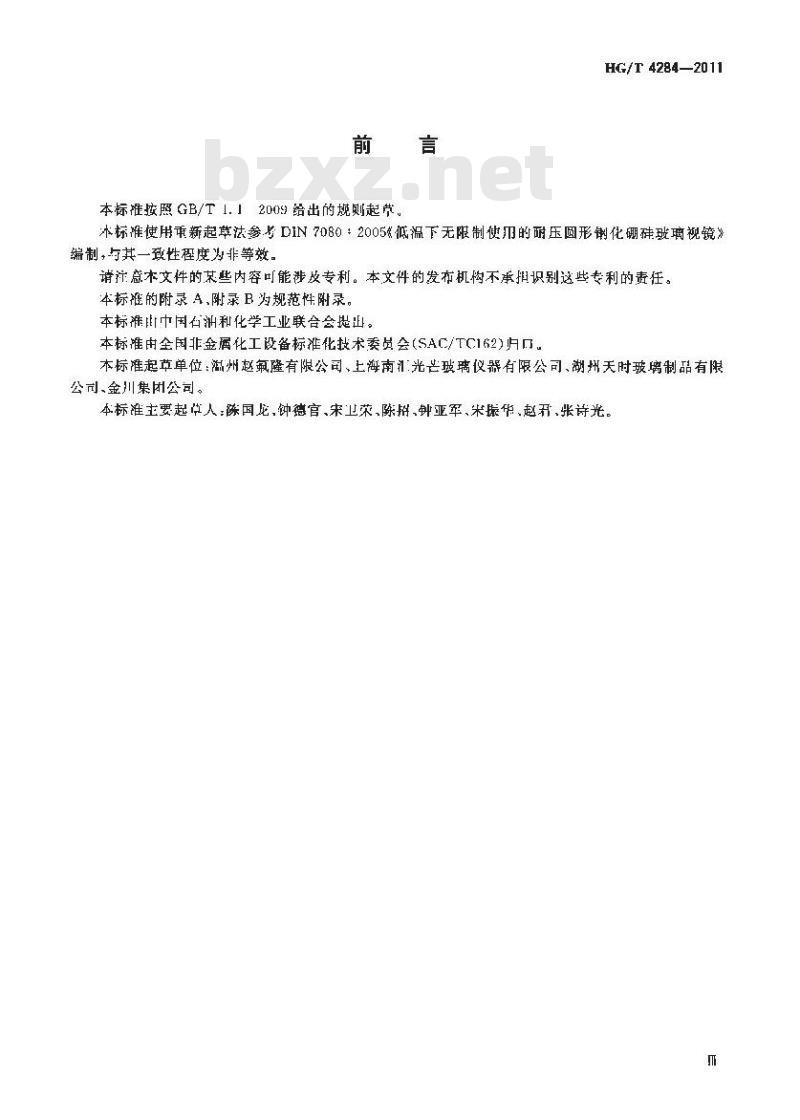

本标推按照GB/T1.2009给出的婉则起草，HG/T4284—2011
本标准使用重新起草法参考D1N7080+2005%低温下无限制便用的耐压圆形钢化硼硅玻璃视镜》端制，与其一致性程度为非等效。请注意本文件的某些内容叮能涉皮专利。本文件的发布机构不承担识别这些专利的责任。本标准的附录 A,附录 B为规范性附录,本标街中国石洲和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会(SAC/TC162)归口本标准起草单位：滋州赵氟隆有限公司、上海南汇光芒玻璃仪器有限公司、湖州天时玻璃制品有限公司、金川集团公司。
本标准主要起草人：陈国龙，钟德官、宋卫荣、陈据、钟亚军、米振华、赵开、张诗光m

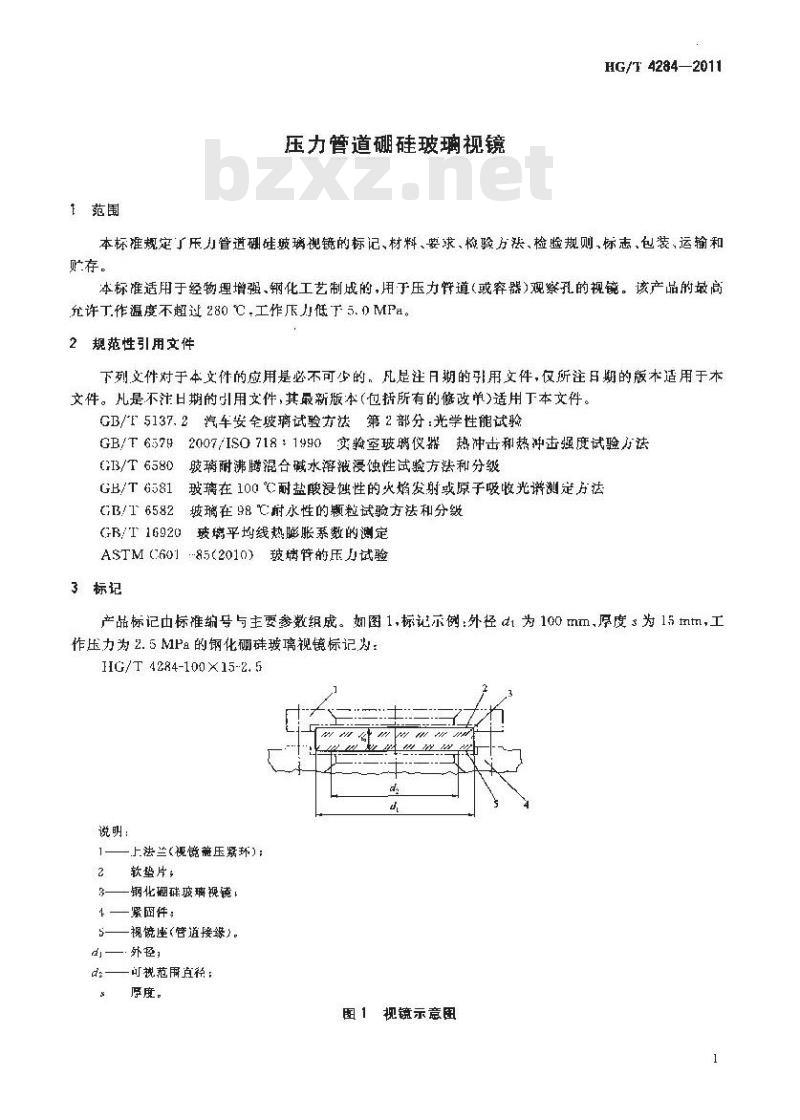

1范围
压力管道硼硅玻璃视镜
HG/T 4284—2011
本标推规定了压力管道研硅坡璃视镜的标记、材料、要求、检验方法、检验规则、标志，包装、运输和贮存。
本标准适用于经物理增强、钢化工艺制成的，用于压力道（或穿器）观察孔的视镜。该产品的最高允许T作温度不超过280 C,工作层力低下5. 0 MPa。2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用下本文件。GB/F 5137.2汽车安全玻璃试验方法第2部分：光学性能试验GB/T65792007/IS0 718：1990实验室玻聘仪器热冲击和热冲击强度试验为法GI3/T6580肢璃耐沸腾混合碱水溶液浸蚀性试验方法和分级GB/T 6581
玻璃在100耐盐酸浸蚀性的火焰发射或原子吸收光谱测定方法GB/1 6582
坡璃在98前水性的颗粒试验方法和分数GR/T16920玻璃平均线热膨胀系数的测定ASTM（60185(2010）玻璃管的压试验3标记
产品标记由标准编号与主要参数组成。如图 1,标记示例:外径 dt 为 100 mm,厚度 3为 1§ tmtm,工作压力为2.5MP的钢化硼硅玻璃视镜标记为：HG/T4284-100X15-2.5
说明：
上法兰《视镜萧压紧环）：
软垫片，
钢化调硅玻璃视镜
紧围件：
视镜座（管道接缘）。
外径，
可规范用直径：
厚度。
图 1 视镜示意图
HG/T 4284—2011
4要求
技术要求项目
视镜啵璃的各项技术要求及检验方法见表1表 1技术要求及检验方法一览表序号
检验项
外观质域
尽寸,形状及筛差
偏摄光检查
可览光透射比
耐热冲击作
轮许工作乐力
玻璃树料
4.2外观质量
4.2.1表面
技术要求
检验方法
上下表而均应抛光，衡面应精磨或抛光，棱边应倒角，4.2.2外观
玻璃外观应无色或咯浅色，H他外观质最应符合表2的规定表2外观质量的要求
缺陷名称
结右及固体来聚物
华点与条敛
轻微擦伤
点及皱纹
小厂检貌
1)亢径或平均值>2mm测形或循圆形气泡不允许存在。2)11形气池不允许存在，
3)改径或≤0. 3 mm的气池,包收方厘米最多允许3个。1)0.3mm0.5m的气泡每片最多允许10个。 5)0. 3 rnm d=【 mm的气泡,每片最多允许1 个，)1 nn≤ 2mm的气范,每片肢多充许2 个型式检验
每片火杂物的个数不超过3个,并夹杂物的直径不人于0.2mm.同时必杂物之间应大F10 mtrl不允许有明显的条效和节点
更周边1,5 m1m以外范围,最患允许有2案的长度小于30mm的轻微擦价存在不允许存在免费标准下载网bzxz
1)不允许存在下两个密封面上。2)侧而在距倒角斜线 3 mm范国内的例而,不,允许存在深度人于 2 TIum 的叫点。3)整个侧面不允许存在深度人于 2 mm 的策纹4.3尺寸、形状及偏差
4.3.1基本结构尺寸和允许工作压力圆形视镜的基本结构尺寸应符表3要求。外径d
可视范用点径
表3基本结构尺寸和允许工作压力北许工作斥力
此数据已含4.5倍~4.9倍的安全系数。4.3.2其他尺寸改几何形状
厚度：
HG/T 42842011
4.3.2.1外径41改谋度，的偏差应符合表4规延其地直径尺的偏差出供需双方商定（有关偏差的代号见图2)，
说明：
倒角：
上下表面
平面度充许偏差：
力-—平行度充许偏差；
上下衣而与端的角度、
图2尺守、形状及偏差
HG/T 4284—2011
外径山
外径充许偏培
厚度：
厚度允许偏差
表4外径及序度的允许偏差
10 -- 2n
4. 3. 2. 2
平面度与平行度的允许偏差应符台表5规定。130~ 200
表 5苹面与苹行度的充许偏差
外径d
中而度允许偏差。
平行度充咋偏差女
130 - 150
4. 3. 2. 3
上下表面存与侧面的垂直度的角度α小得超过1.5。150200
4.3.2.4：45°倒角如图3所示。例角人寸及允许偏差应符合表6规定。图3倒角尺寸
表 6 倒角尺寸及允许偏差
外径4
倒前尺寸α及允许偏差
4. 4偏振光检查
单位为室米
≥-200
单位为毫来
单位为毫米
d≥100
在偏振光下的干涉图案应为平行于玻璃视镜圆周的椭圆形单色连续条纹，不能齿表面纹、凸校或其他缺陷的影响而中断
A.5可见光透射比
厚度方每2mm的可见光透射比虚不低于90%。4.6耐热冲击性
经受230℃士2的温差时不得出现裂效及破环,4.7允许工作压力
允诈工作压力碰不抵表3规定的要求，4.8玻璃材料
4. 8. 1弯曲强度
材料的初始弯曲强度(未钢化前)约为40 MPa4.8.2热性能
平均线膨胀系数按 GB/T 16920测定的 20 ℃~30℃的平均线膨胀系数应不大于 =.5×10-3 /K，连续使用时(≤300 h),应耐温280 ℃。4.8.3化学稳定性
HG/T 4284—2011
谢水性应能满足（FH/T6582中的1IGB1的要求。耐酸性按GB/T6581测定的Na20析I量不应超过100严g/cm。耐性应能满足GB/T6580中的A2级的要求。4.9玻璃视镜安装要求
玻璃与金属法兰之间应有软垫片；紫固玻璃上法兰的螺栓应对称逐步扩紫。其本结构和安装尺小必附录A和附求13.5检验方法
5.1外观质量
以制品为试样,在较好的自然光或散射光照条件下,距离玻斑表面300 mm-~500 tmm处用肉服进行检查。测联T,具精度为 0.(2 mm的游标卡尺和 5倍读数放大镜，5.2尺寸、形状及偏差
5.2.1外径及厚度的测量
采用精度为0.02mm的游标卡尺在任意方向测量直径；采用外径干分尺测量任意三点的厚度，测量值均应满是4.3.2.1的规定。
5.2.2平面度与平行度的测量
将玻璃视镜效胃士平台上;用分度值为 0, 01 Im 的指示友<百分表)测量上下表面任意一点的厚度，三点谢量值之间的最大差值应满足4.3.2.2的规定。5.2.3上下表面与侧面的垂直度的测画采用精度为2的角度尺测量征意点上下表面与端面的角度α与90的偏差减满足1. 3.2.3的规定。5.2.4倒角尺寸的测量
采用精度为0.02m的游标卡尺，测量意点的倒角尺寸，测量值应满足4.3.2.4的规定。5.3偏振光检查
置1偏振光下，并手动旋转制品进行偏握光检香。5.4可见光透射比
以制品为试样，按GR/T5137.2测定制品的可见光透射比，然后按式（1)换算成为2mm标准厚度的数值，以百分率表示.保留小数点后一位。r
T——2mm厚度坡璃的可见光透射比，数值以%表示，了，厚度为的制品的可见光透射比,数值以%表示，d一制品的厚度，单位为毫米（mm）。5. 5 耐热冲击性
耐热冲性以50%样品破裂所对成的温度差的热冲击强度5表示，以制品为试样进行检验，将试样置于盘度在250工2℃的箱式也炉巾，般情税下保温2h,取叫后立即投人至20℃十2℃的水中并保持1nin；并按GB/T6579—2007/1SO718：1990进行试验和计算，5.6允许工作压力
允许工作压力按ASTM（60185(2010)规定的试验方法进行试验。6检验规则
6.1检验分类与项目
6. t. 1产品检验分为出检验和型式检验。HG/T 4284—2011
6.1.2出厂检验项目为尽寸及偏差、外观质量及偏振光检查，见表1。6.1.3型式检验项目为表1的全部检验项日。有下情况之时，成进行型式检验：新产品或老产品转厂生产的试制定型鉴定a)
正式生产后·如结构、材料、工艺有较大改变，可能彬响产品性能时，C）止常生产时，定期或积累一定产量后，应周期性进行一次检验，一般两年进行一次检验，产品长期停产后，恢复生产时；d
出厂检验结果与上欧型式检验有较大差异时；国家质量监替机构提出型式检验的要求时，g）用广提出进行型式检验的要求时。6.2组批规则及判定
6.2、1批盖：以同一玻璃成分、相同熔制工艺放热处理制度同时生产H的制品为一批。6.2.2出厂检验：按照4.2、4.3及4.4的规定，逐个对制品进行外观质量检验、尺寸及偏差和偏振光检查，只有各项指标全部付合1.2，1.3及4.1规定要求的制品才能出厂。6.2.3型式梭验按照：
4）外观质氧、尺寸形状及偏滤、偏振光检查及耐热冲击试验：一·在向一批制品中机抽取5块制品进行检验，制品的各项指标全部符合第1章规定的要求为合格：
当有2块制品不合格时，该批产品为不合格，一：当有1块制品不合格时，再取5快制品进行试验，当5块新制品全部合格时，该批产品为合格。b）可见光透射比测试及计算：在同一批制品中随机批取1快制品迹行测试及计算，结果应符合4.5的规定。
c）允许工作压力检验：对与同批制品相同工艺、相同厚度制作的5块试样进行检验。当5块新试样部符合4.7的规定，则为合格。当有1不符合4.7的规定时，则追5块新试样重新进行。）综合判定，1述各项性能中只要有--项不合格则该批产品为不合格。7标志、包装、运输和贮存
7.1标志
在检验合格的每块皱虏视镜的侧面或表面不影响视线的位置，应印有商标及产品标记。出厂制品应附有记载外径、厚度、允许工作压力等基本参数和出」批号和木标准编号的合格证。7.2包装
应来旧防碰撞的软材料包装，并采取合适方法予以保护，包装盒外表上应在明显位置上注明“玻响制品、小心轻放”文字和“易碎物品”“向上”等图形标志。7.3运输
在运输过程中，不得受剧烈冲击和重物堆压，装卸时严禁掷。7.4贮存
应要善保答，平直贮存在下净的室内：软材料保护在未安装时不得取下或破损。附录A
【规范性附录]
筒形视镜(视蛊)基本结构和安装尺寸A.1筒形视镜(视蛊)基本结构尺寸和结构HC/T4284—2011
钢化硼硅简形视镜玻璃可以使用在视盅其基本结构尺见表A.I,结构见图A.1和图A.2。表A,1
简形视镜玻璃基本结构尺
外径内
外径中
8--10
单位为意米
长度：
原度。
5·~10
8 --10
HG/T 4284—2011
说明：
金属法兰和简体
螺母；
拉紧螺柱;
简形视镜玻璃：
-额料村果。
筒形视镜玻璃结构图
图A.2视蛊结构图
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
