【国家标准】 工业电雷管射频阻抗测定

ICS 71. 100. 30

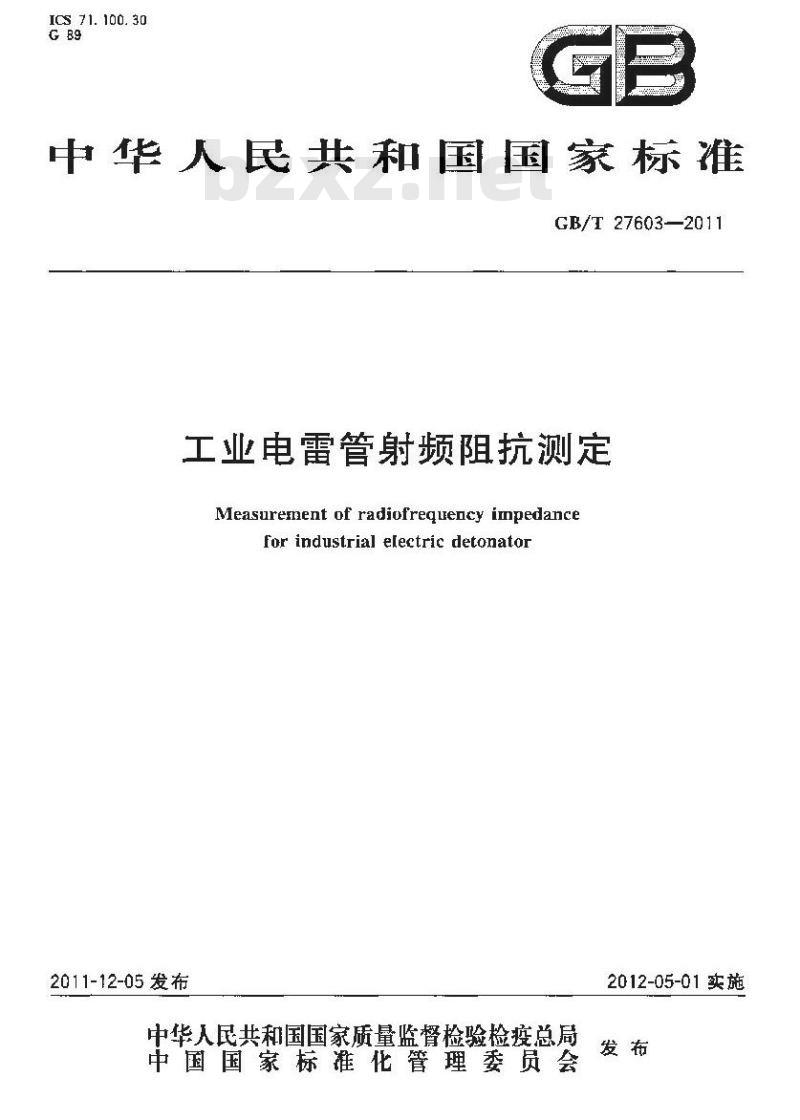

中华人民共和国国家标准
GB/T 27603—2011
工业电雷管射频阻抗测定
Measurement of radiofrequency impedanceforindustrial electric detonator2011-12-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-05-01实施

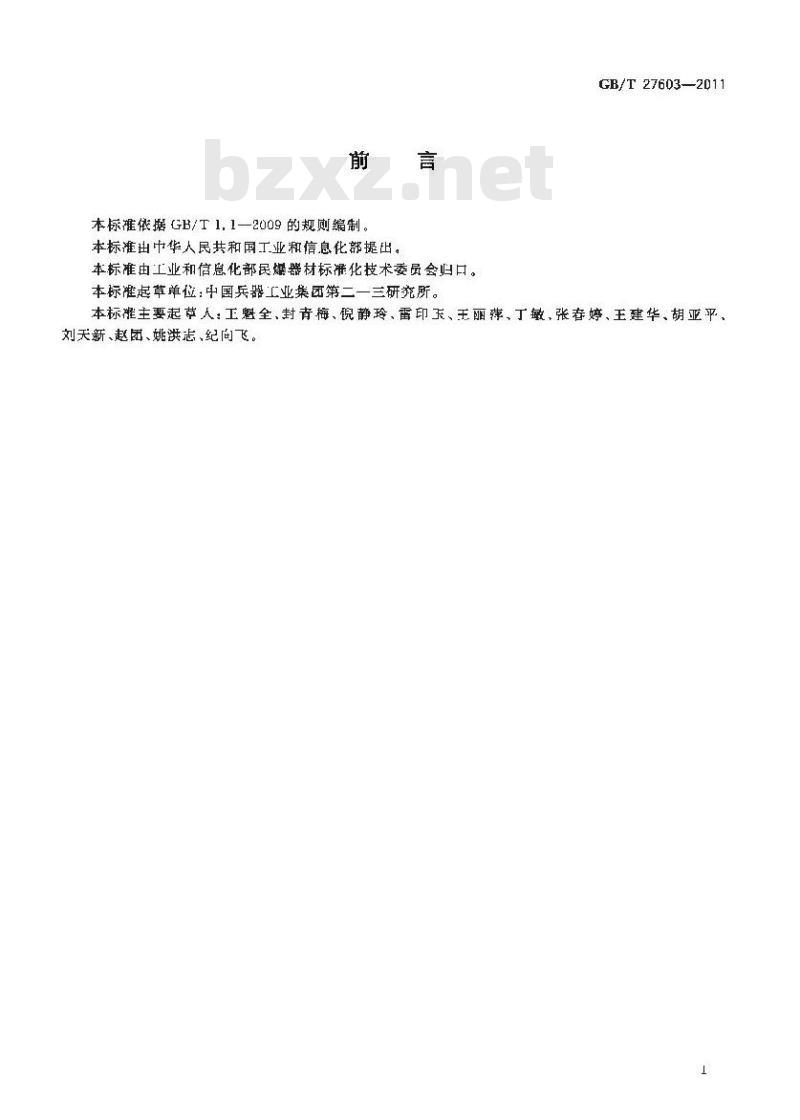

本标谁依据GB/T1.1—2009的规则编制。本标准出中华人民共和同工业和信息化部提出。本标准由工业和信息化部民爆器材标准化技术委员会归口。本标准起草单位：中国兵器工业集团第二一三研究所。GB/T27603—2011
本标准主要起草人：工魁全、封青梅、倪静玲、雷印玉、于丽萍，丁敏、张春婷、王建华、胡亚平、刘天新、赵团、姚洪志、纪间飞。1
TTKONKAcA

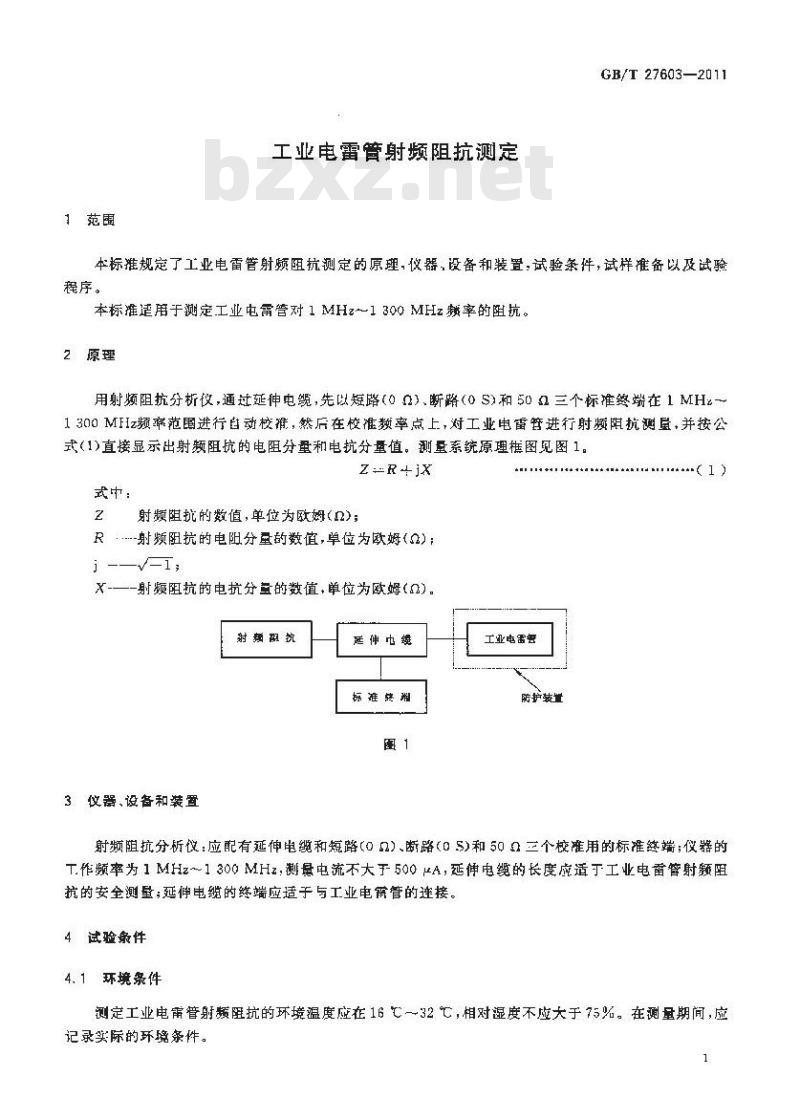

工业电雷管射频阻抗测定
GB/T 27603—2011
本标推规定了工业电雷管射频阻抗测定的原理，仪器，设备和装置，试验条件，试样准备以及试验程序。
本标准造用于测定工业电雷管对 1 MHz~1 300 MHz频率的阻抗。2原理
用射频阻抗分析仪，通过延伸电缆，先以短路(00>断路（0S)和500三个标准终端在1MHz-1300MHIz频率范围进行自动校准，然后在校准赖率点上，对工业电雷节进行射频阻抗测量，并按公式（1)直接显示出射频阻抗的电阻分蛋和电抗分量值。测量系统原理椎图见图1。ZR+ix
式中：
射频阻抗的数值，单位为欧姆(Q)；R-射频阻抗的电阻分量的数值，草位为欧姆()：j-/i,
X-—-射频阻抗的电抗分重的数值，单位为欧姆()。射频阻抗
3仪器、设备和装置
伸中缆
标准法术
工业电雷
防护装置
射频阻抗分析仪：应配有延伸电缆和短路（0Q)、断路（05)和50三个校准用的标准终端；仪器的T作频率为 1 MHz~～1 300 MHz,测量电流不大于500 μA,延伸电缆的长度应适丁工业电雷管射题阻抗的安全测量;延伸电缆的终端应适于与工业电需管的连接。4试验条件
4.1环境条件免费标准bzxz.net
测定工业电需管射频阻抗的环境温度应在16 ℃--32 ℃,相对湿度不应大于 75%。在测量期间,应记录实际的环境条件。
GB/T27603-2011
4.2试验频率

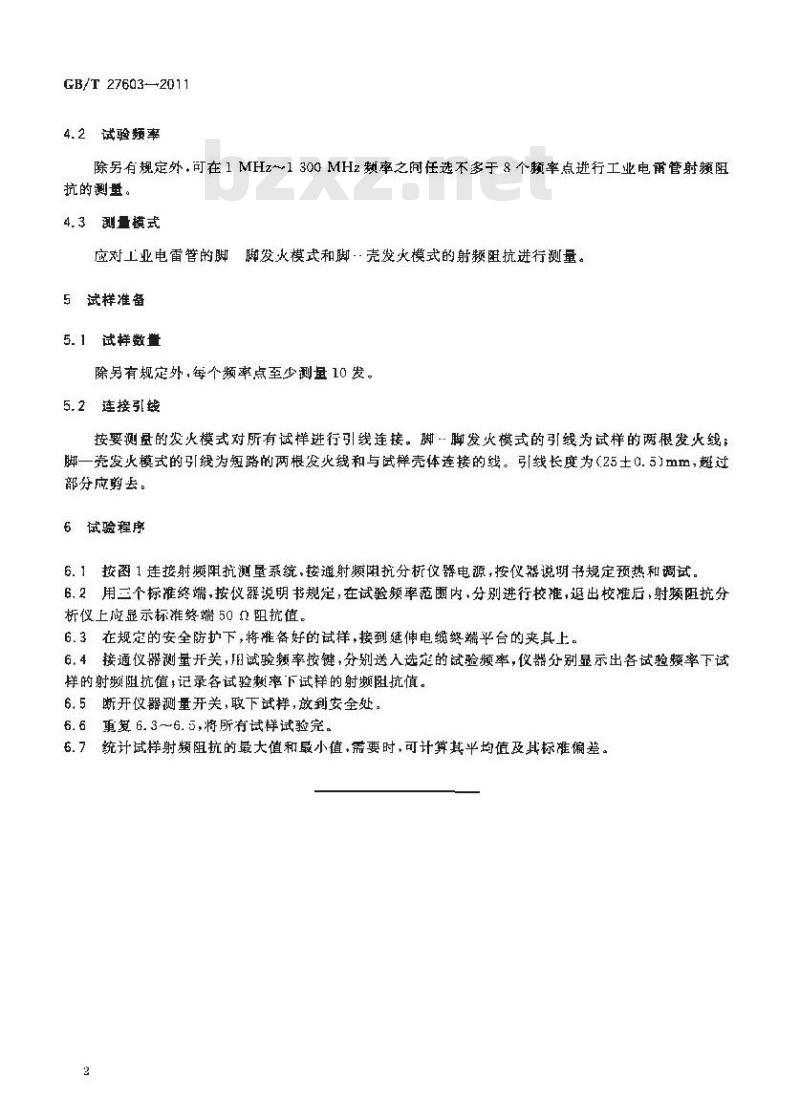

除另有规定外，可在1MHz~1300MHz频率之间任选不多于8个频率点进行工业电需管射频阻抗的测量。
4.3测量模式
应对工业电雷管的脚脚发火模式和脚壳发火模式的射频抗进行测量。5试样准备
5.1试样数量
除另有规定外，每个频率点至少测量10发。5.2连接引线
按要测量的发火模式对所有试样进行引线连接。脚…脚发火模式的引线为试样的两根发火线脚一壳发火模式的引线为短路的两根发火线和与试样壳体连接的线。引线长度为(25土0.5)mm，超过部分应剪去。
6试验程序
6.1按图1连接射频阻抗测量系统，接通射频阻抗分析仪器电源，按仪器说明书规定预热和调试。6.2用三个标准终端，按仪器说明书规定，在试验频率范围内·分别进行校准，退出校准后，射频阻抗分析假上显示标准端500阳抗值
6.3在规定的安全防扩下，将准备好的试样，接到延伸电缆整端平台的夹具上。6，4接通仪器测量开关，日试验频率按键，分别送入选定的试验频率，仪器分别显示出各试验频率下试样的射频阻抗值，记录各试验赖率下试样的射频阻抗值。6.5断开仪器测量开关，联下试样，放到安全处，6. 6重复 6. 3~6. 5,将所有试样试验完。6.7统计试样射频阻抗的最大值和晟小值，需要时，可计算其半均值及其标准偏差。3
