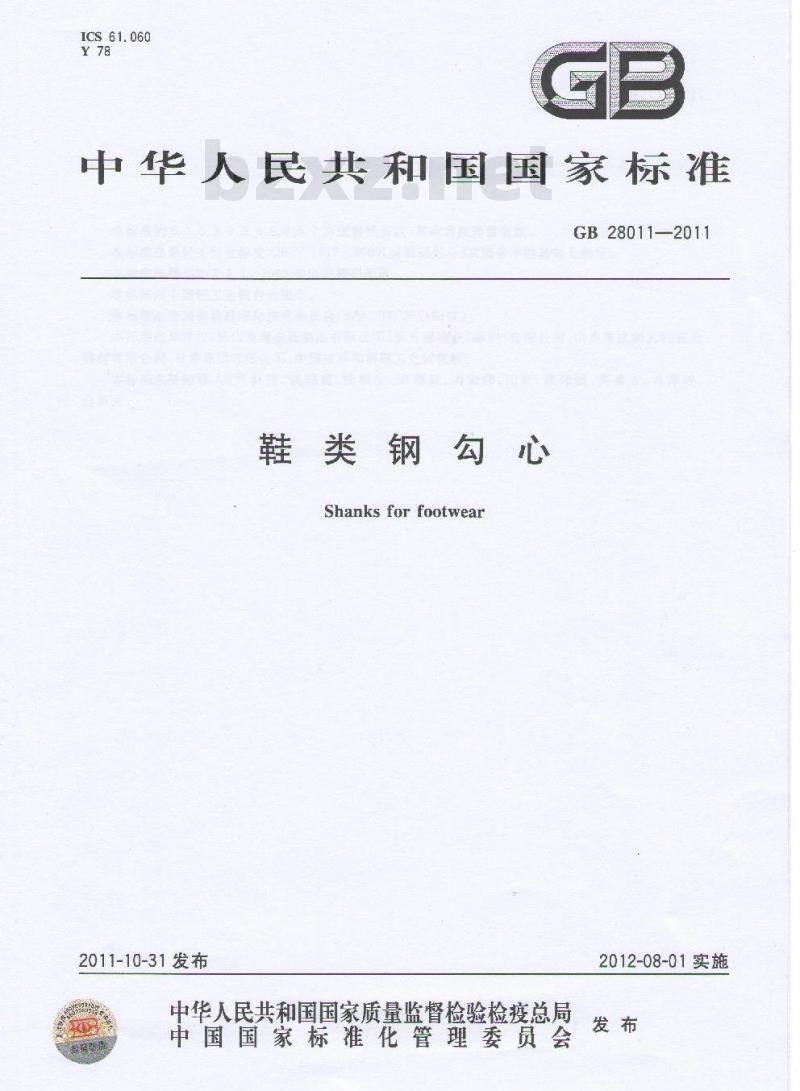

【国家标准】 鞋类钢勾心

ICS61.060
中华人民共和国国家标准
GB28011-2011
鞋类钢勾心
Shanksforfootwear
2011-10-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-08-01实施

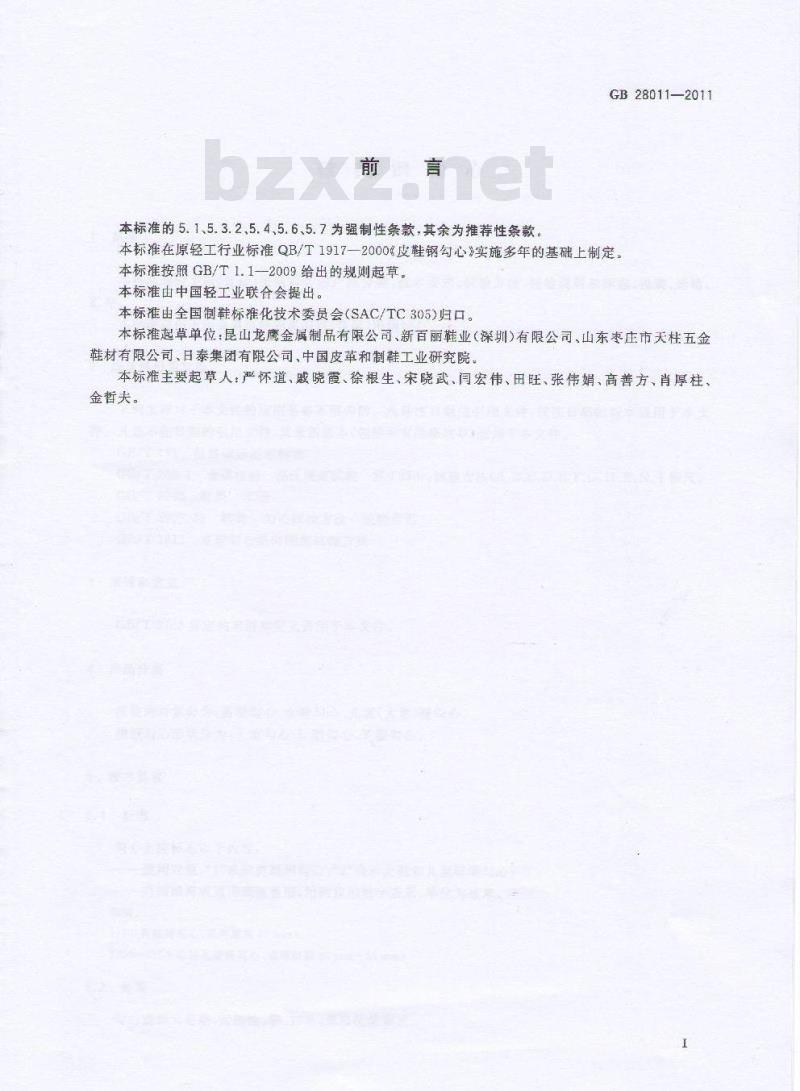

本标准的5.1、5.3.2、5.4、5.6、5.7为强制性条款，其余为推荐性条款。GB28011-2011
本标准在原轻工行业标准QB/T19172000皮鞋钢勾心》实施多年的基础上制定。本标准按照GB/T1.1—2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国制鞋标准化技术委员会（SAC/TC305)归口。本标准起草单位：昆山龙鹰金属制品有限公司、新百丽鞋业（深圳）有限公司、山东枣庄市天柱五金鞋材有限公司、日泰集团有限公司、中国皮革和制鞋工业研究院。本标准主要起草人：严怀道、戚晓霞、徐根生、宋晓武、间宏伟、田旺、张伟娟、高善方、肖厚柱金哲夫。
TkANYKAca

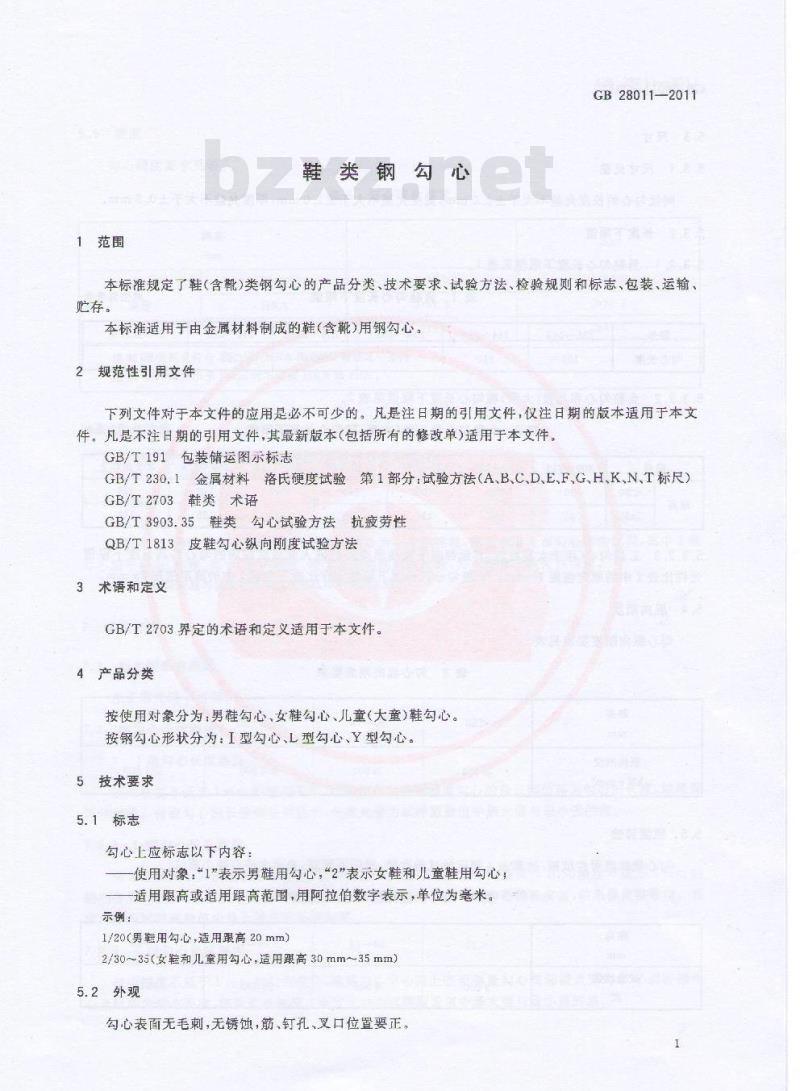

1范围
鞋类钢勾心
GB 280112011
本标准规定了鞋（含靴）类钢勾心的产品分类、技术要求、试验方法、检验规则和标志、包装、运输贮存。
本标准适用于由金属材料制成的鞋（含靴）用钢勾心。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T230.1 金属材料洛氏硬度试验第1部分:试验方法（A.B、C、D、E、F.G.H、K、N、T标尺）GB/T2703鞋类术语
GB/T3903.35鞋类勾心试验方法抗疲劳性QB/T1813皮鞋勾心纵向刚度试验方法术语和定义
GB/T 2703界定的术语和定义适用于本文件。4产品分类
按使用对象分为：男鞋勾心，女鞋勾心、儿童（大童)鞋勾心按钢勾心形状分为：I型勾心、L型勾心、Y型勾心。5技术要求
5.1标志
勾心上应标志以下内容：
使用对象：“1”表示男鞋用勾心，“2”表示女鞋和儿童鞋用勾心，适用跟高或适用跟高范围，用阿拉伯数字表示，单位为毫米。示例：
1/20（男鞋用勾心，适用跟高20mm）2/30~35（女鞋和儿童用勾心，适用跟高30mm~35mm）5.2外观
勾心表面无毛刺，无锈蚀，筋、钉孔、叉口位置要正。TIKANTKACa
GB 280112011

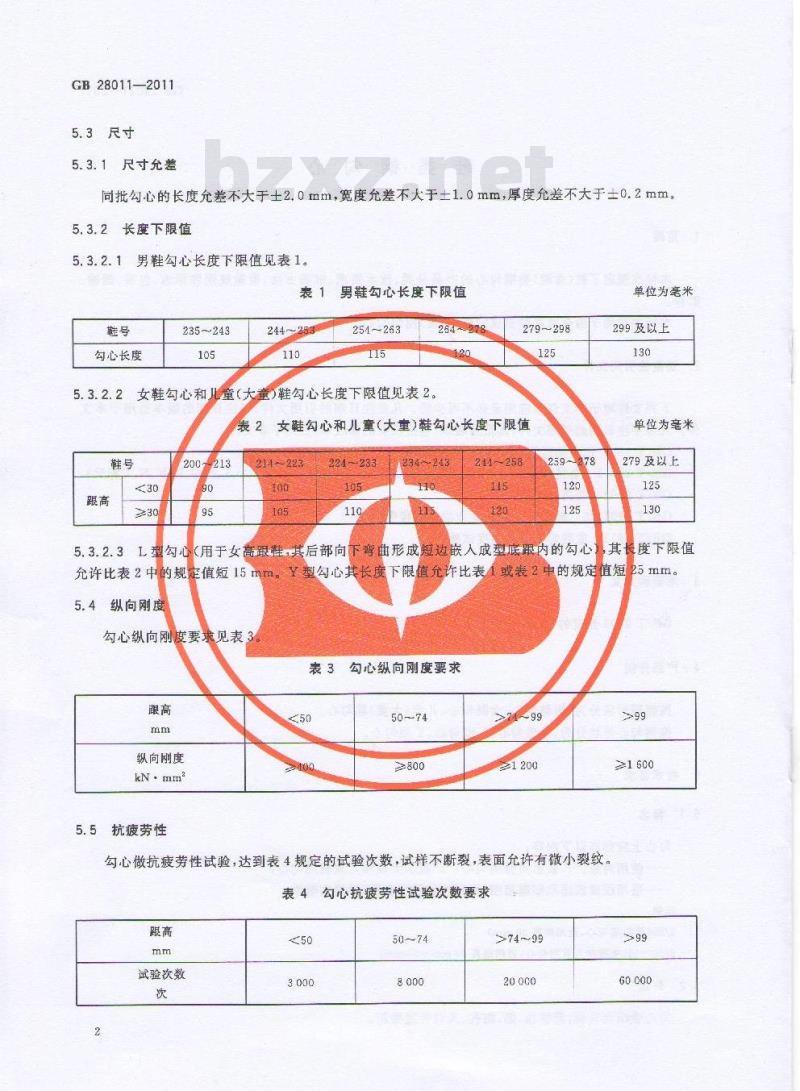

5.3尺寸
5.3.1尺寸允差
同批勾心的长度允差不大于士2.0mm，宽度允差不大于士1.0mm，厚度允差不大于士0.2mm，5.3.2长度下限值
5.3.2.1男鞋勾心长度下限值见表1表1男鞋勾心长度下限值
勾心长度
235~243
244~25
254--263
5.3.2.2女鞋勾心和儿童（大童）鞋勾心长度下限值见表2。表2
200-213
264278
279298
女鞋勾心和儿童（大重）鞋勾心长度下限值214223
284-233
234243
244-258
5.3.2.3L型勾心（用于女高跟鞋，其后部向下弯曲形成短边嵌人成型底跟内的勾心！
单位为毫米
299及以上
单位为毫米
279及以上
其长度下限值
充许比表2中的规定值短15mm。Y型勾心其长度下限值充许比表的规定值短
1或表2中
25mm。
5.4纵向刚度
勾心纵向刚度要求见表3
表3勾心纵向刚度要求
纵向刚度
kN·mm
5.5抗疲劳性
勾心做抗疲劳性试验，达到表4规定的试验次数，试样不断裂，表面允许有微小裂纹表4勾心抗疲劳性试验次数要求
试验次数
TTTKAONYKACa
>74~99
≥1600

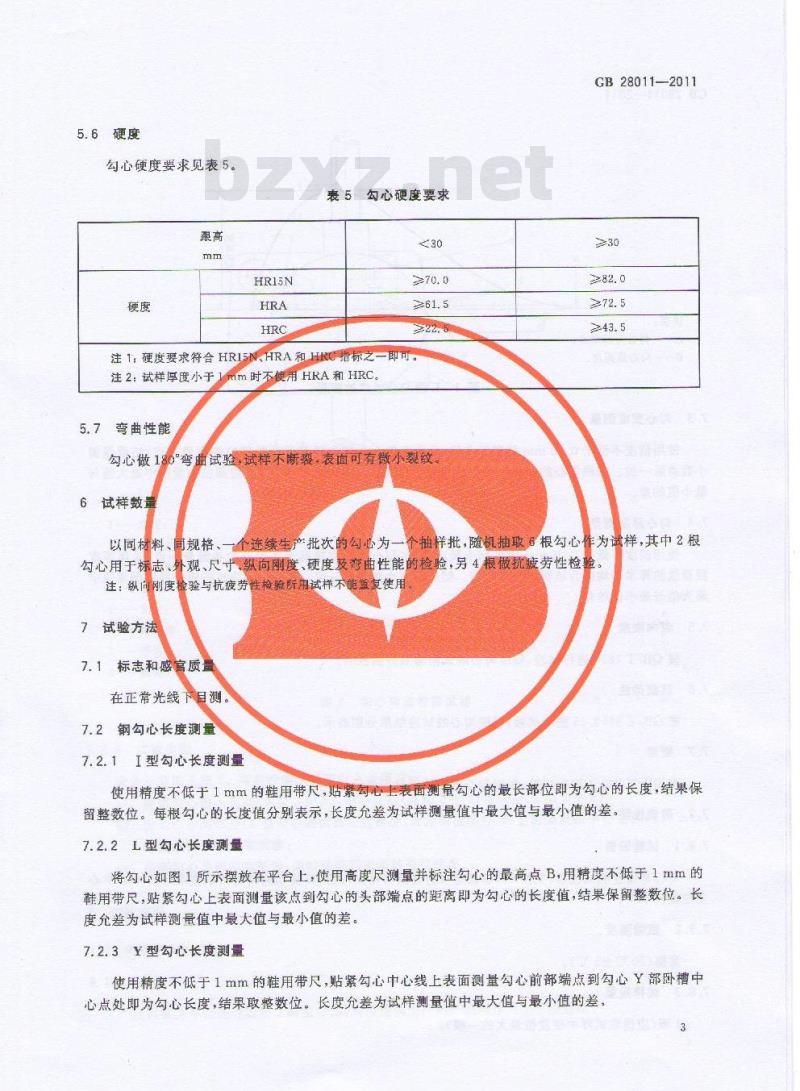

5.6硬度
勾心硬度要求见表5。
表5勾心硬度要求
注1：硬度要求符合HRI5N、HRA和HRC指标之一即可注2：试样厚度小于1mm时不使用HRA和HRC5.7弯曲性能
勾心做180°弯曲试验，试样不断裂，表面可有微小裂纹6试样数量
GB 28011—2011
以同材料、同规格、一个连续生产批次的勾心为一个抽样批，随机抽取6根勾心作为试样，其中2根勾心用于标志、外观、尺寸纵向刚度、硬度及弯曲性能的检验，另4根做抗疲劳性检验。注：纵问剩度检验与抗疲劳性检验所用试样不能重复使用7试验方法
7.1标志和感官质量
在正常光线
钢勾心长度测量
I型勾心长度测量
表面测量勾心的最长部位即为勾心的长度，结果保使用精度不低于1mm的鞋用带尺，贴紧勾心留整数位。每根勾心的长度值分别表示，长度允差为试样测量值中最大值与最小值的差。7.2.2L型勾心长度测量
将勾心如图1所示摆放在平台上，使用高度尺测量并标注勾心的最高点B，用精度不低于1mm的鞋用带尺，贴紧勾心上表面测量该点到勾心的头部端点的距离即为勾心的长度值，结果保留整数位。长度允差为试样测量值中最大值与最小值的差。7.2.3Y型勾心长度测量
使用精度不低于1mm的鞋用带尺，贴紧勾心中心线上表面测量勾心前部端点到勾心Y部卧槽中心点处即为勾心长度，结果取整数位。长度允差为试样测量值中最大值与最小值的差3
TKANKAca
GB28011—2011
说明：
勾心头部端点；
勾心最高点。
7.3勾心宽度测量
图1L型勾心长度的测量
使用精度不低于0.05mm的游标卡尺，分别在勾心头部和尾部无毛刺部位各测量一点，结果保留小数点后一位。每根勾心的头部和尾部宽度值分别表示。宽度允差为试样相应部位测量值中最大值与最小值的差。
7.4勾心厚度测量
使用精度不低于0.05mm的游标卡尺，分别在勾心头部和尾部无毛刺部位各测量一点，头尾厚度测量值的算术平均值为该根勾心厚度值。结果保留小数点后一位。厚度允差为试样相应部位测量值中最大值与最小值的差。
7.5纵向刚度
按QB/T1813进行试验，每根勾心的试验结果分别表示。7.6抗疲劳性
按GB/T3903.35进行试验，每根勾心的试验结果分别表示。7.7硬度
按GB/T230.1进行试验，每根勾心的硬度值分别表示。7.8弯曲性能
7.8.1试验设备
勾心弯曲性能试验器（见图2），有固定夹持管及活动夹持管，其活动夹持管可绕直径10mm中心立柱旋转180°
7.8.2试验温度
室温（20℃±5℃）
7.8.3试样数量
1根（应选取试样中硬度值最大的一根）。TTKANIKAca
底座；
中心立柱：
加载头！
加载杆，
支点；
刻度盘：
钢勾心；
辊轮。
7.8.4试验步骤
图2勾心弯曲性能试验
设备示意图见图2。弯曲性能试验按以下步骤进行：GB 28011—2011
a）将钢勾心插人支点（见图2中5）中心立柱（见图2中2）与辊轮（见图2中8）；使勾心中间部分（L型勾心测试其长边部分，转角部位除外）的上表面紧贴中心立柱（10mm）b）
为支点做180弯曲试验
目测勾心是否发生断裂，同时观察其表面的裂纹状况，8
检验规则
勾心产品的检验
8.1.1组批
产品以批为单位进行验收：同型号、同规格连续生产的产品可作为一个检验批GB28011—2011
8.1.2检验分类
产品检验分为出厂检验和型式检验。8.1.3出厂检验
标志、外观全检；尺寸长度下限、纵向刚度、硬度、弯曲性能等抽检；尺寸允差、抗疲劳性选检：8.1.4型式检验
进行所有项日的检验时，按顺序先进行标志，感官质量，尺寸，长度下限值、纵向刚度和硬度试验，后再选其硬度最大的1根勾心做弯曲性能试验，另4根勾心做抗疲劳性试验有下列情况之一时，还应进行型式检验：a）产品结构、工艺、材料有重大改变时；b）产品长期停产（三个月）后恢复生产时；c）国家质量监督检验机构提出进行型式检验要求时；d）正常生产时，每半年至少进行一次型式检验。8.2鞋类产品中勾心的检验
鞋类产品抽查，送检时，试样数量不能满足本标准要求时，应以回双鞋内取出的2根勾心作为试样，进行勾心所有项目的检验，2根进行标志、外观、尺寸、硬度的检验。之后，1根勾心做抗疲劳性试验，1根做其他项目的试验。
8.3结果判定
若在各个单项试验中，有1根及以上勾心未达到本标准要求时，则判该项不合格；若所检项目中，有1项及以上不合格，则判该批产品不合格。其中标志、长度下限、纵向刚度、硬度、弯曲性能为强制性条款，有1项及以上不合格，不得复检，判该批产品不合格；外观、抗疲劳性为推荐性条款，有1项及以上不合格，可在原批次产品中再次抽样，样品数量加倍，对不合格项进行复检，按复检结果进行判定9标志、包装、运输、贮存
9.1标志wwW.bzxz.Net
产品包装应标志如下内容：
产品名称、使用对象、规格（长、宽，厚）、适用跟高（也可以为适用跟高范围）、数量、制造厂名、厂址、电话、邮政编码、商标、生产日期、防潮标志、出厂检验合格证及本标准编号。进口产品应标注原产国、国内经销商名地址和电话。包装储运图示标志应符合GB/T191的要求。9.2包装
包装内有防锈措施，包装形式可采用纸盒，木箱等或供需双方商定的形式。9.3运输、贮存
运输，贮存时不得重压、雨淋，与酸或碱等腐蚀物接触。仓库内要保持通风干燥。产品离地和墙0.2m以上，防止产品生锈。
