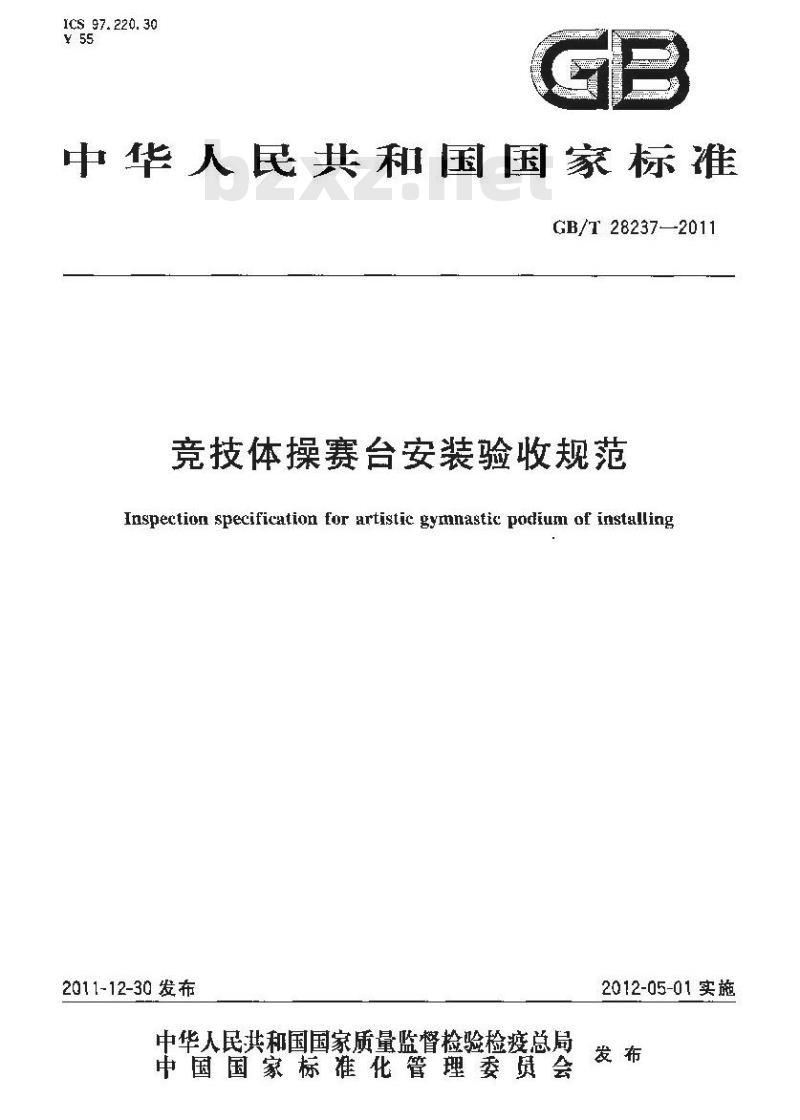

GB/T 28237—2011
竞技体操赛台安装验收规范
Inspection specification for artistic gymnastic podium of installing2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-05-01实施

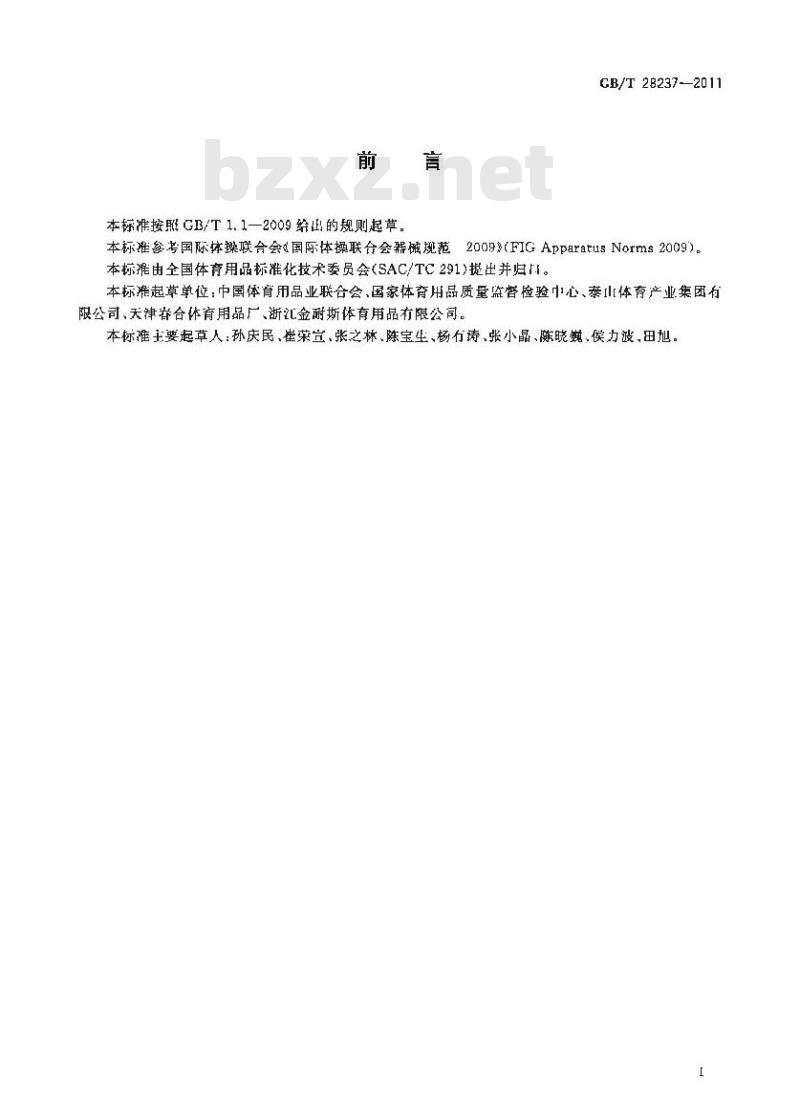

本标准按照GB/T1.1一2009给出的规则起草。GB/T28237--2011
本标准参考国际体操联合会国际体操联合会器械规范2009)(FIG Apparatus Norms 2009).本标准由全国体育用品标准化技术委员会(SAC/TC291)提出并归1I。本标准起草单位：中国体育用品业联合会、国家体育用品质量蓝督检验中心、恭山体育产业集团有限公司，天津春合体育用品户、浙汇金耐斯体育用品有限公司。本标雅主要起草人：孙庆民、崔菜、张之林、陈宝生、杨行涛、张小晶、陈晓巍、侯力波、田地TTKAONKAcA

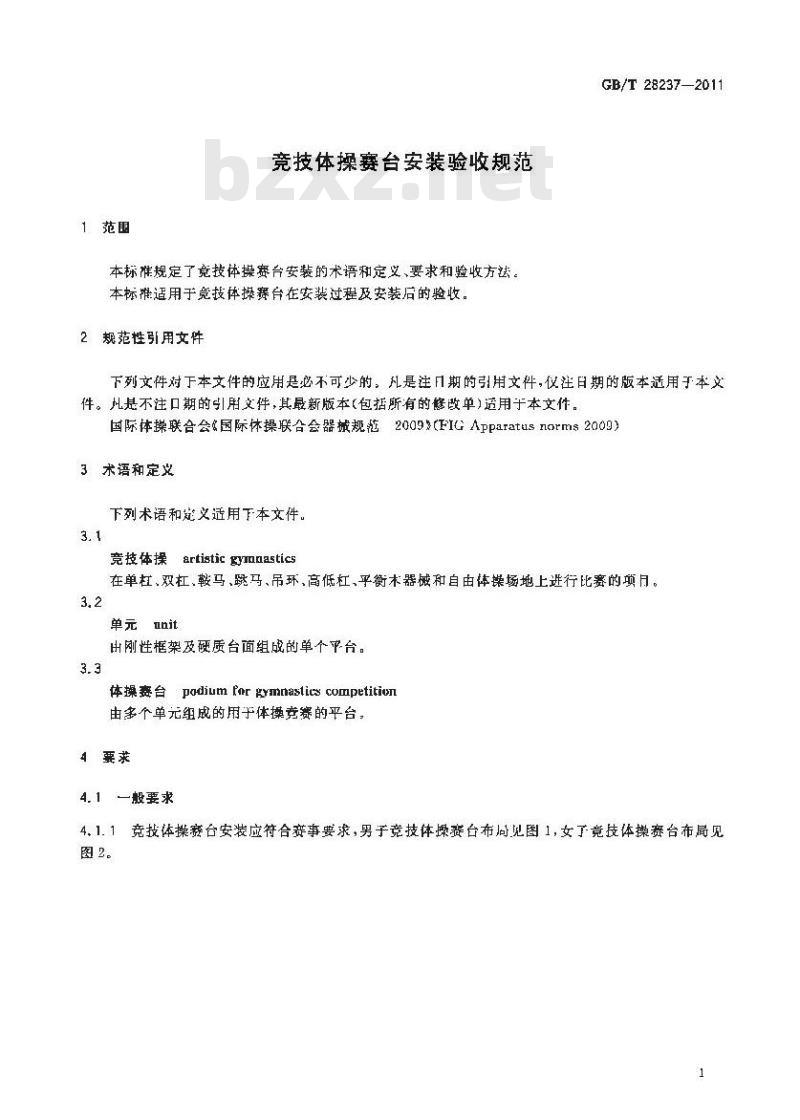

1范围
竞技体操赛台安装验收规范
本标难规定了竞技体操赛台安装的术语和定义、要求和验收方法。本标推适用于竟技体操赛台在安装过程及安装后的验收。2规范性引用文件
GB/T28237-2011
下列文件对于本文件的应用是必不可少的。凡是注几期的引用文件，仅注日期的版本适用于本文件。是不注口期的引用文件，其最新版本包括所有的修改单）适用于本文件。国际体操联合会国际体操联合会器械规施2009（FIGAPparat1snorms2009）3术语和定义
下列术语和疑义适用下本文件。3. 1
竞技体操artisticgymanastics
在单杠、双杠、鞍马、既马、吊环，高低杠，乎衡木器械和自由体操场地上进行比赛的项月。3.2
单元init
出刚性框架及硬质台面组战的单个乎台。3.3
podium far gymnaslics competition体操赛台
由多个单元组成的用于体操竞赛的平台，A要求
4.1一般要求

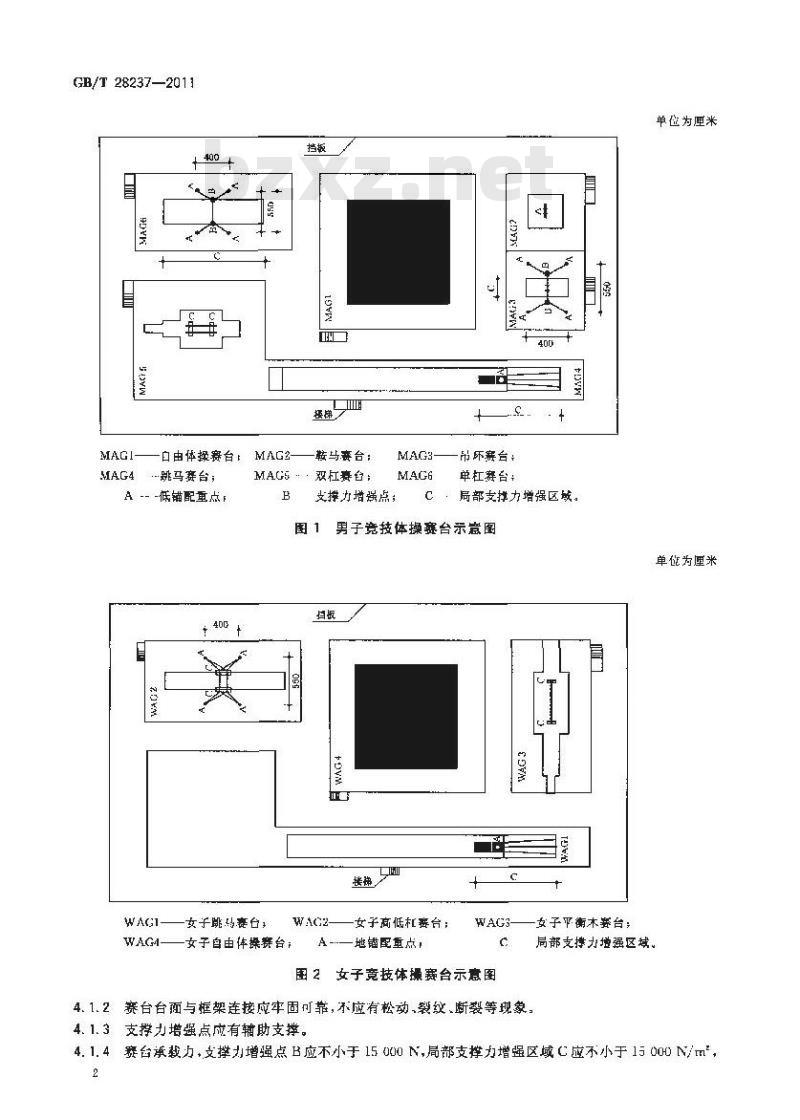

4.1.1竞技体操赛台安装应符合赛事要求，男于竞技体操赛台布尚见图1，女了竞技体操赛台布局见图2。
TTTKAONTKACA
GB/T28237—2011
白由体探赛台：
跳马赛台，
A ---低锚配重点F
鞍与衰台：
双杠妻台：
支撑力增强点；
吊环赛台+
单杠赛台+
局部支撑力增强区域。
男子竞技体操塞台示意图
女于赛台
女子白由体操赛台免费标准下载网bzxz
女子高低和要台;
地锚配重点，
图2女子竞技体摄赛台示意图
4.1.2赛台台面与架连接应牢固可靠，不应有松动,裂纹、断裂等现象4.1.3支撑力增强点应有辅助支撑，女子平衡木藝台;
单位为厘米
单位为厘米
局部支撑力增强区域。
4.14赛台承载力，支样力增强点B应不小于15000N.局部支择力增强区域C成不小于15000N/m2
TTTKANTKACA
GB/F28237—2011

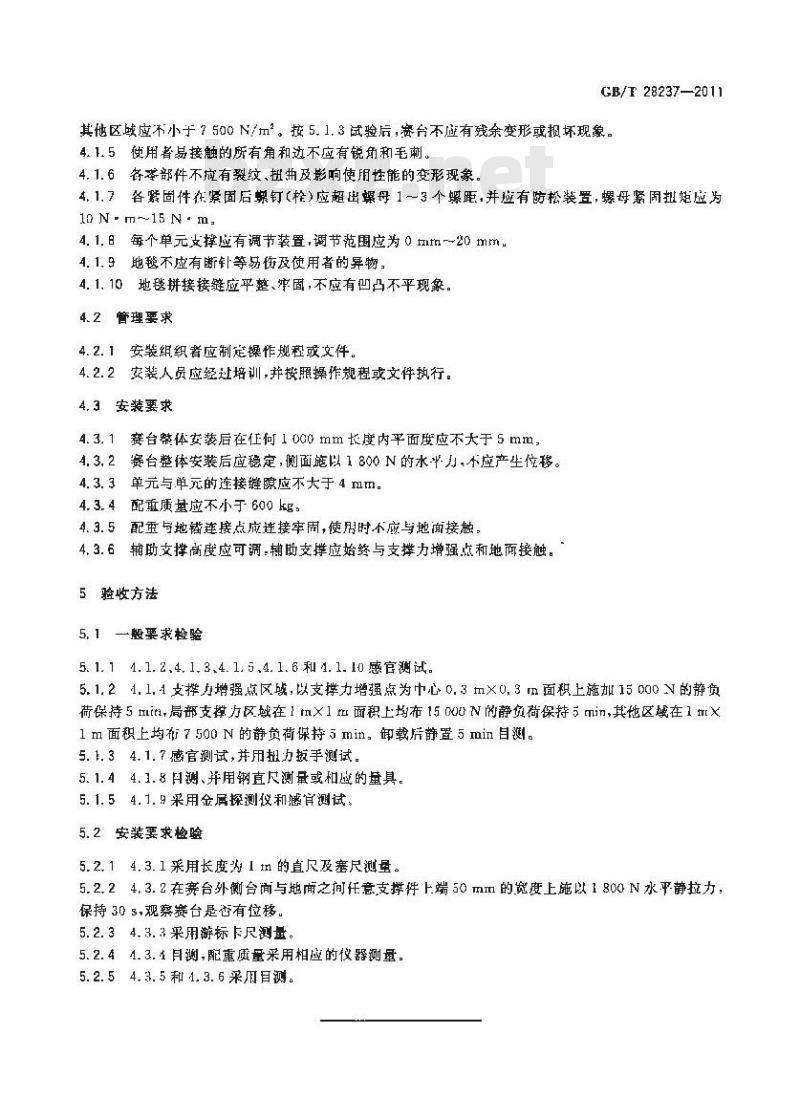

其他区或应不小于7500N/m。按5.1.3试验后，落台不应有残余变形或损坏现象。4. 1.5使用者易接触的所有角和边不应有锐角和毛刺。4.1.6各季部件不应有裂纹、扭曲及影响使用性能的变形现象。4,1.7各紧固件在紧固后螺钉（栓）应超出螺母1一3个螺距，并应有防松装置，螺母紧固扭矩应为10 N-m~15 N-m.
4.1.日每个单元支撑应有调节装置，调节范围应为0mrn~~20mm4.1.9地毯不应有断针等易衔及使用者的异物。4.1.10地毯拼接接缝应平整、牢固，不应有凹凸不平现象。4. 2管理要求
安装组织者应制定操作规程或文件4.2.1
4.2.2安装人员应经过培训，并按照操作规程或文件执行。4.3安装要求
赛台整体安装后在任何1000mm长度内平面度应不大于5mm，4.3.1
4.3.2赛台整体安装后应稳定，侧面施以1800N的水半力,小应产生位移。4.3.3单元与单元的连接缝隙应不大于4mm。4.3.4配重质应不小于600kg
4.3.5配重与地错连接点应连接牢周，使用时不应与地面接触。4.3.6辅助支撑高度应可调.辅助支撑应始终与支撑力增强点和地面接触。5验收方法
5、1一般要求检验
5.1.14.1.2.4.1.3,4.1.5,4.1.6和4.1.10感官测试.5. 1. 24. 1, 1 支摔力增强点区或,以支撑力增强点为中心 0. 3 m×0. 3 rm 面积上施加 15 000 V的静负荷保持5miti.局部支撑方区域在1m×1rr面积上均布15000N两静负荷保持5min，其他区域在1mr×1m面积上均布7500N的静负荷保持5min，卸载后静置5min目測。5.1.34.1.7感官测试，并用扭力扳手测试。5.1.44.1.8日测、并用钢直尺测量或和应的量具。5.1.54.1.9采用金探测仪和感官测试5.2安装要求检验
5.2.14.3.1采用长度为1m的直尺及塞尺谢蛋。5. 2. 24, 3. 2 在赛台外侧台面与地面之间任意支撑件 上端 50 mm 的宽度上施以 1 800 N水平静拉力，保持305.观察赛台是否有位移，5.2.34.3.3采用游标卡尺测量
5.2.41.3.4月测,配重质量采用相应的仪器测量。5. 2. 54. 3. 5 和 1. 3. 6 采用目测。TTTKAONTKACA
