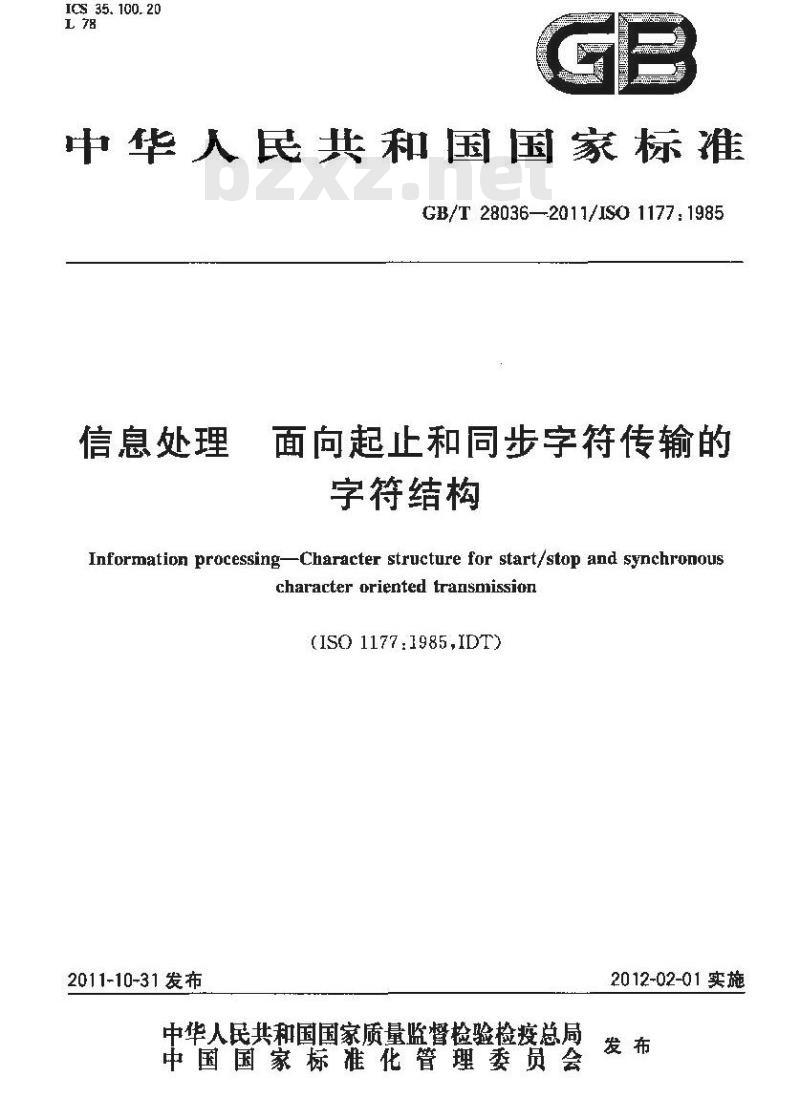

【国家标准】 信息处理 面向起止和同步字符传输的字符结构

ICS 35. 100. 20
中华人民共和国国家标准
GB/T 28036—2011/ISO 1177: 1985信息处理
面向起止和同步字符传输的，
字符结构
Information processingCharacter structure for start/stop and synchronouscharacter oriented transmission(IS0 1177.1985,IDT)
2011-10-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-02-01实施

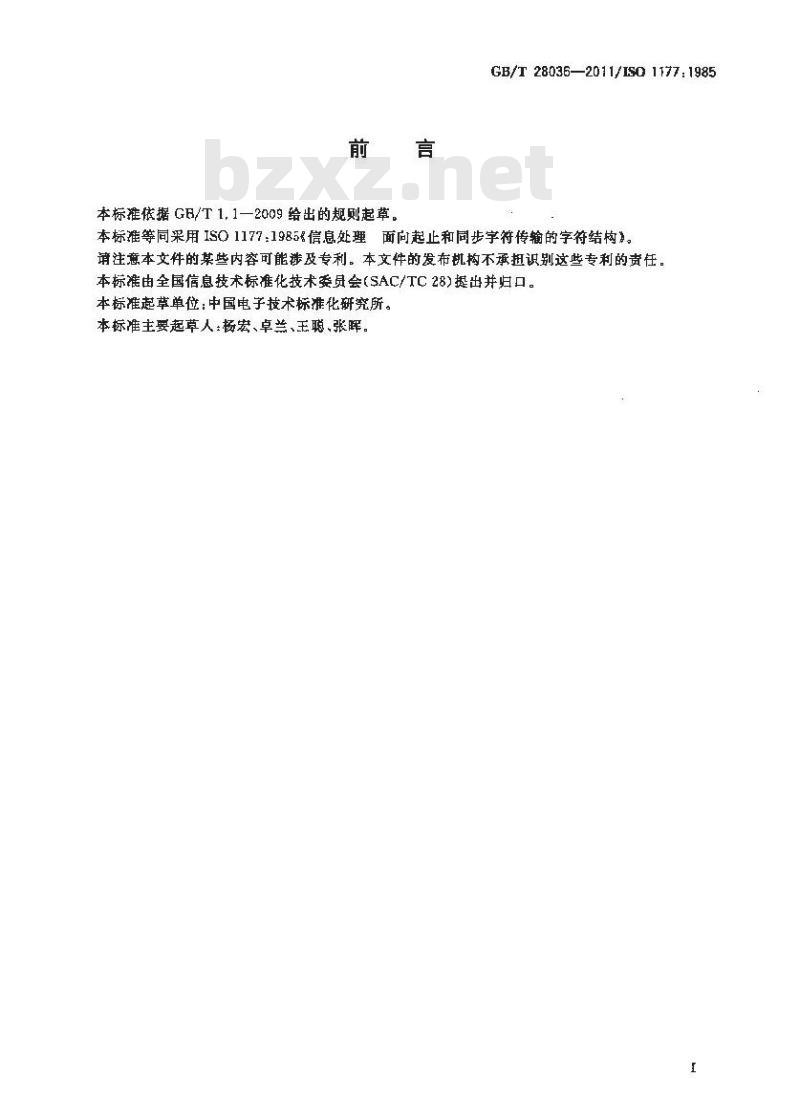

本标准依据GB/T1.1一2009给出的规则起草GB/T 28036—2011/IS0 1177: 1985面向起止和同步字符传输的字符结构》。本标准等同采用IS01177：1985信息处理请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国信息技术标准化技术委员会(SAC/TC 28)提出并归口。本标准起草单位：中国电子技术标准化研究所。本标准主要起草人：杨宏、卓兰、王聪、张晖。TTKANYKACA
1范图

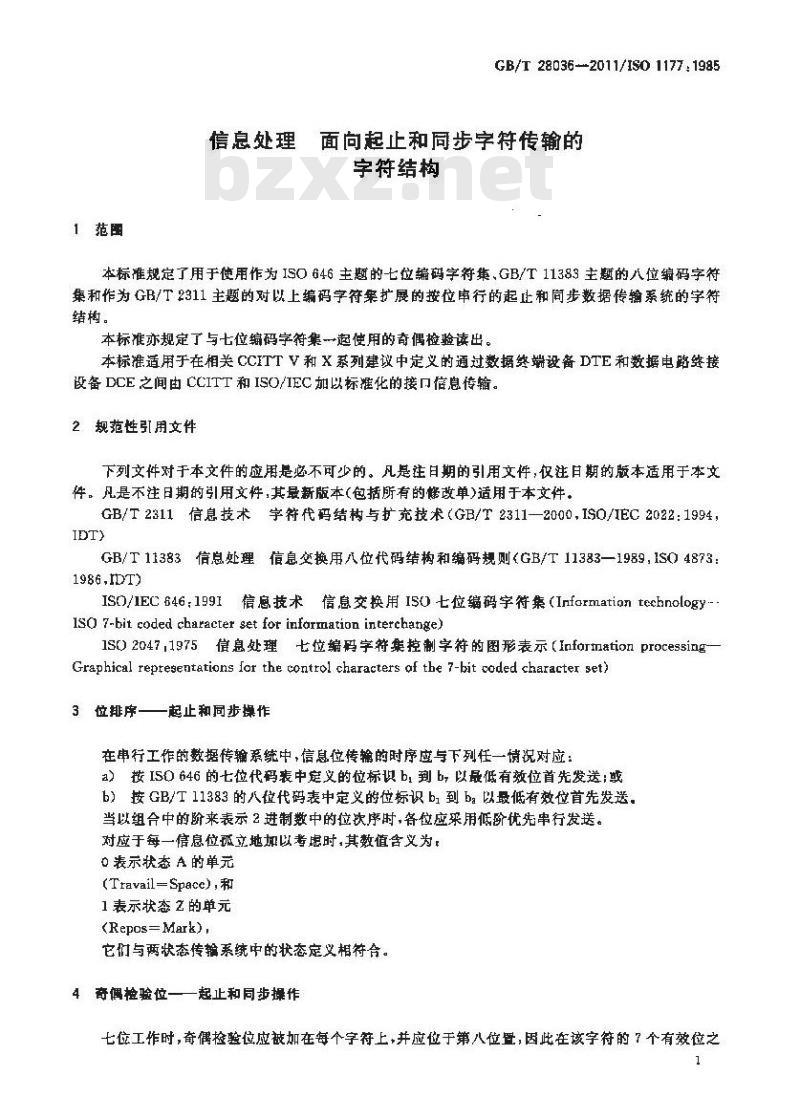

GB/T 28036-2011/IS0 1177:1985信息处理
面向起止和同步字符传输的
字符结构
本标准规定了用于使用作为ISO646主题的-七位编码字符集GB/T11383主题的八位编码字符集和作为GB/T2311主题的对以上编码字符案扩展的按位串行的起止和步数据传输系统的字符结构。
本标亦规定了与七位编码字符集一起使用的奇偶检验读出。本标准适用于在相关CCITTV和X系列建议中定义的通过数据终端设备DTE和数据电路然接段备DCE之间由CCITT和ISO/IEC加以标准化的接口信息传输。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T2311信息技术字符代码结构与扩充技术（GB/T23112000，ISO/IEC2022：1994，IDT)
GB/T11383信息处理信息变换用八位代码结构和编码规则（GB/T11383—1989，1SO4873：1986.IDT
ISO/IEC646：1991信感技术信息交换用IS0七位编码字符集（Infarnmatiantechnology-ISO 7-bit coded character set fot infarmation interchange)1S02047，1975信息处理七位编码字符集控制字符的图形表示（InforationprocessingGraphical representations for the control characters of the 7-bit coded character set)3位排序起止和同步操作
在串行工作的数据传输系统中，信息位传输的时序应与下列任一情况对应：a）按ISD 646的七位代码表中定义的位标识b,到b，以最低有效位首先发送;或b）按GB/T 11383的位代码表中定义的位标识bi到ba以最低有效位首先发送当以组合中的阶来表示2进制数中的位次序时，各位应采用低阶优先串行发送。对应于每一信息位孤立地加以考虑时，其数值含义为：0表示状态A的单元免费标准bzxz.net
(Travail-Space),和
1表示状态 2 的单元
它们与两状态传输系统中的状态定义相符合。4奇偶检验位—一起止和同步操作七位工作时，奇偶检验位应被加在每个字符上并应位于第八位置，固此在该字符的7个有效位之1
TTTKAONYKACA

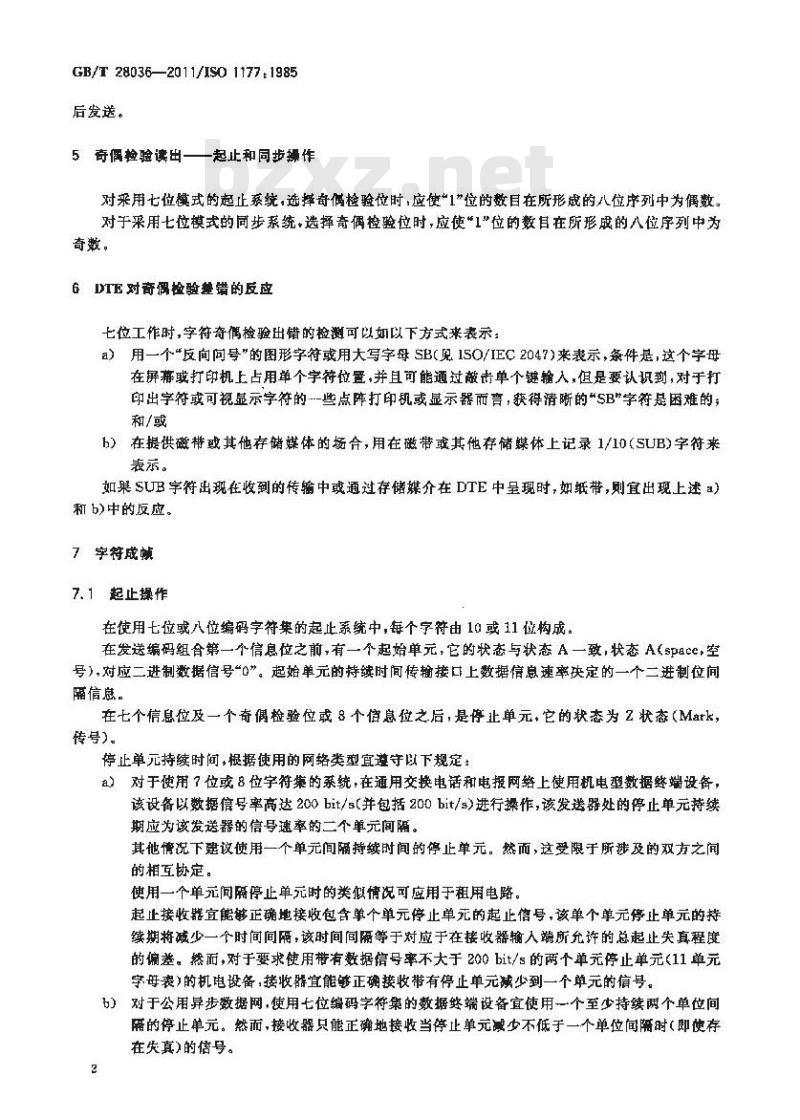

GB/T 28036—2011/IS0 1177:1985后发送。
5奇偶检验读出——起止和同步操作对采用七位模式的起止系统，选择奇偶检验位时，应使“1”位的数目在所形成的八位序列中为偶数。对于采用七位模式的同步系统选择奇偶检验位时，应使“1”位的数目在所形成的八位序列中为奇数。
6DTE对奇偶检验差错的反查
七位工作时，字符奇偶检验出错的检可以如以下方式来表示：a）用一个反向问号”的图形字符或用大写字母SB（见1SO/IEC2047)来表示，条件是，这个字母在屏幕或打印机上占用单个字符位置，并且可能通过龄击单个键输入，但是要认识到，对于打印出字符或可视显示字符的-些点阵打印机或显示器而言，获得清晰的“SB字符是困难的；和/或
b）在提供磁带或其他存储媒体的场合，用在磁带或其他存储媒体上记录1/10（SUB)字符来表示。
如果SUB字符出现在收到的传输中或通过存储媒介在DTE中呈现时，如纸带，则宜出现上述a)和b)中的反应。
了学符成顿
7.1起止操作
在使用七位或八位编码字符集的起止系统中，每个字符由10或11位构成。在发送编码组合第一个信息位之前，有一个起始单元，它的状态与状态A一致，状态A（space，空号），对应二进制数据信号“0”。起始单元的持续时间传输接口上数据信息速率决定的一个二进制位间隔信愈。
在七个信息位及一个奇偶检验位或8个信息位之后，是停止单元，它的状态为2状态（Matk，传号。
停止单元持续时间，恨据使用的网络类型宜遵守以下规定：a）对于使用7位或8位字符集的系统，在通用交换电话和电报网络上使用机电型数据整端设备，该设备以数据信号率高达200 bit/s(并包括200 bit/s)进行操作，该发送器处的停止单元持续期虚为该发送器的信号速率的二个单元间隔。其他情况下建议使用一个单元间隔持续时间的停止单元。然而，这受限于所涉及的双方之间的相互协定。
便用一个单元间隔停正单元时的类似情说可应用于租用电路。起止接收器宜能够正确地接收包含单个单元停止单元的起止信号，该单个单元停止单元的持续期将减少一个时间间隔，该时间间隔等于对应于在接收器输入端所允许的总起止失真程度的偏差。然而，对于要求使用带有数据信号率不大于200 bit/s的两个单元停止单元(11单元字母表）的机电设备，接收器宜能够正确接收带有停止单元减少到一个单元的信号。b）对于公用异步数据网，使用七位编码字符集的数据整端设备宜使用一个至少持续两个单位间需的停止单元。然而，接收器只能正确地接收当停止单元减少不低于一个单位间隔时（即使存在失真)的借号。
TTTKAONATKACA

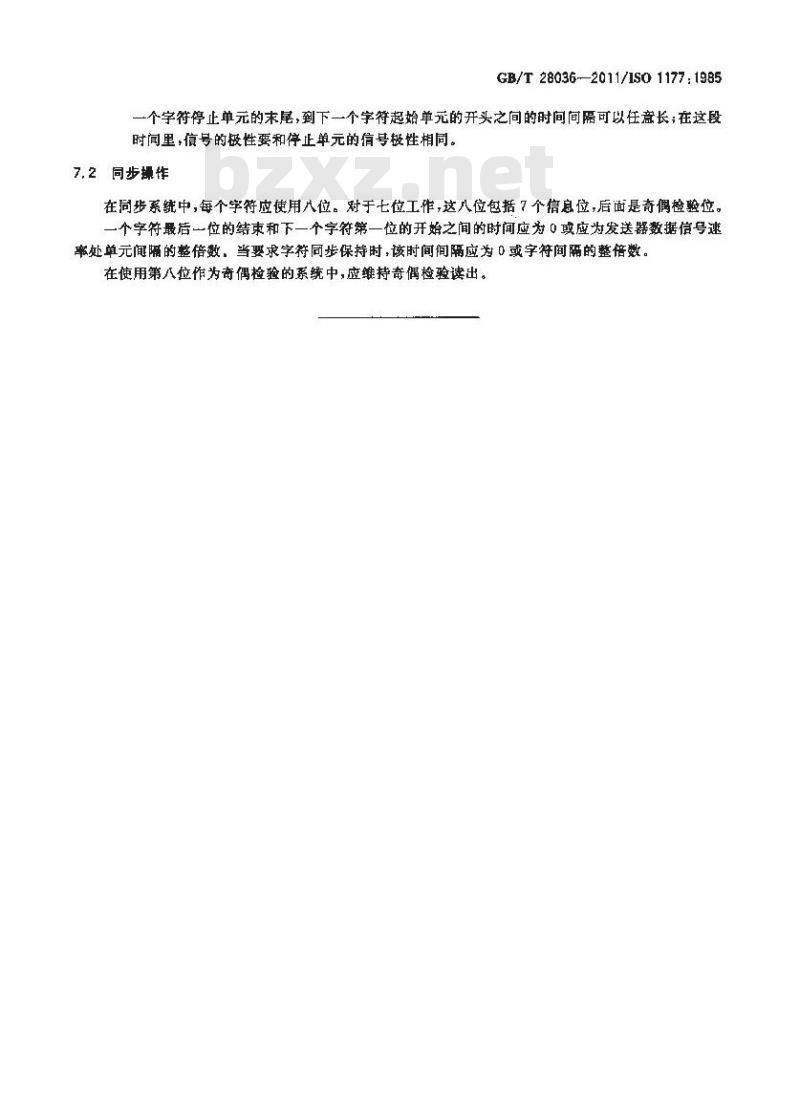

GB/T28036-—2011/1SO11771985二个字符停止单元的末尾，到下二个字符起始单元的开头之间的时间间隔可以任意长；在这段时间里，后号的极性要和存止单元的信导极性相同。7, 2同步操作
在同步系统中，每个字符应使用八位。对于七位工作，这八位包括7个信息位，后面是奇偶检验位。一个字符最后一位的结束和下一个字符第一位的开始之间的时间应为0或应为发送器数据信号速率处单元闻隔的整倍数，当要求字符同步保持时，该时间间隔应为0或字符间隔的整倍数。在使用第八位作为奇偶检验的系统中，应维持奇偶检验读出。TT KANYKAcA
