【国家标准】 火焰引燃家具和组件的燃烧性能试验方法

ICS 13. 220. 40

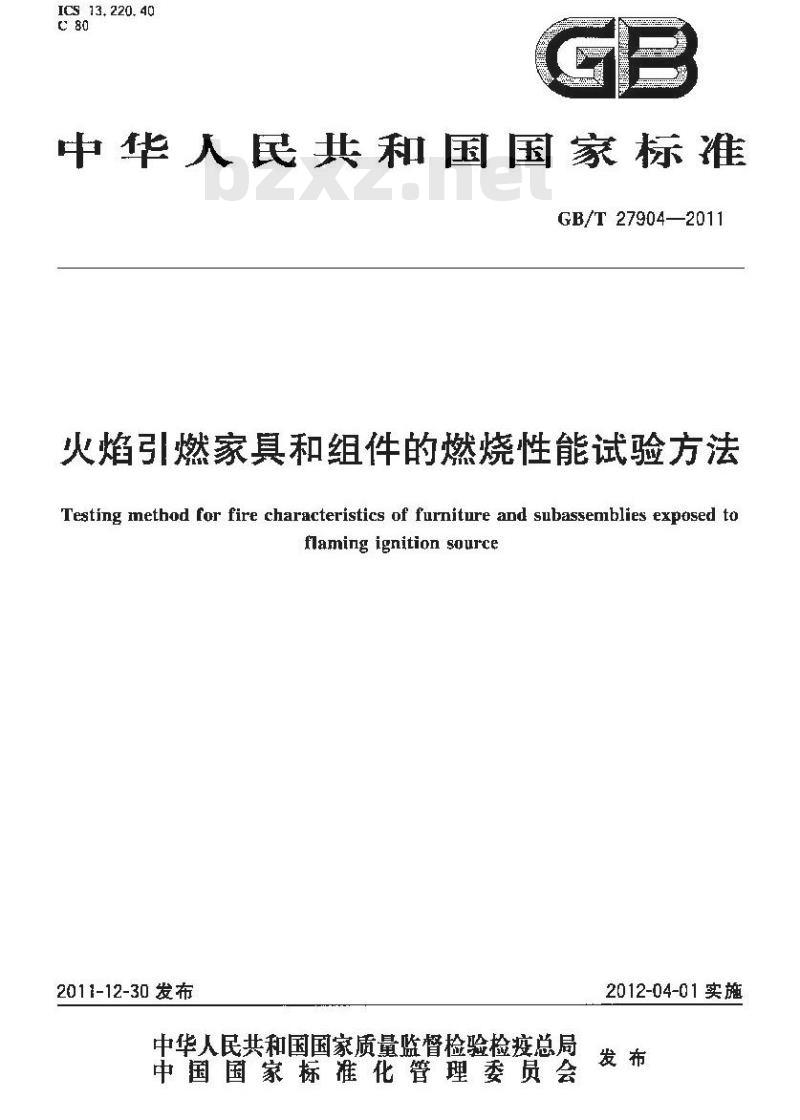

中华人民共和国国家标准
GB/T27904—2011
火焰引燃家真和组件的燃烧性能试验方法Testing method for fire characteristics of furniture and subassenmblies exposed toflaming ignition source
2011-12-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-04-01实施

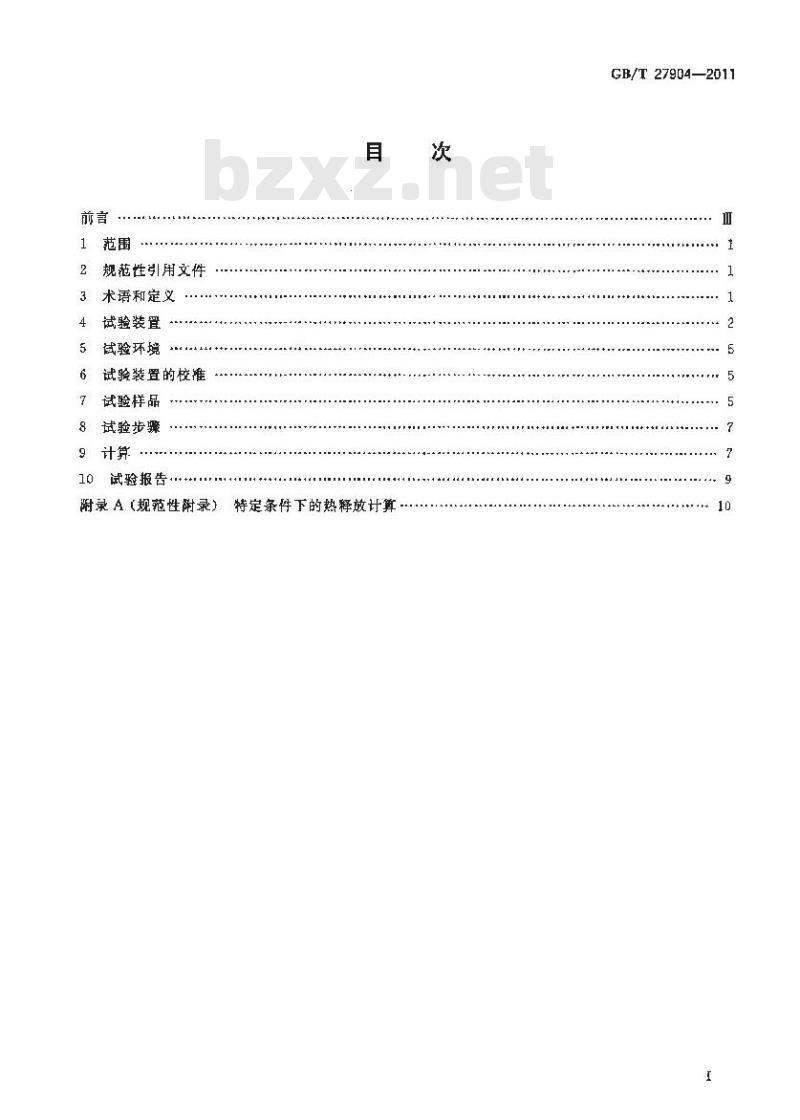

2规范性引用文件
3术语和定义
试验装置
试验环境
试验装置的校
试验样品
8试验步骤
9计算
试验报告…
附录A（规范性附录）
特定条件下的热释放计算
TTKNKACA
GB/T 27904—2011
本标摊按照GB/T 1.1-2009给出的规则起草。GB/T27904—2011
本标准参考美国国家消防协会标准NFPA266，1998《暴露在明焰点火源下软垫家具的燃烧性能标准试验方法\编制而成。
本标由中华人民共和国公安部提出。本标推由全国消防标准化技术委员会防火材料分技术委员会(SAC/TC113/SC7)归口。本标准起草单位：公安部四川消防研究所本标准主要起草人·李风、卢国建、周晓勇、熊存建、朱亚明。TTTKANYKACA

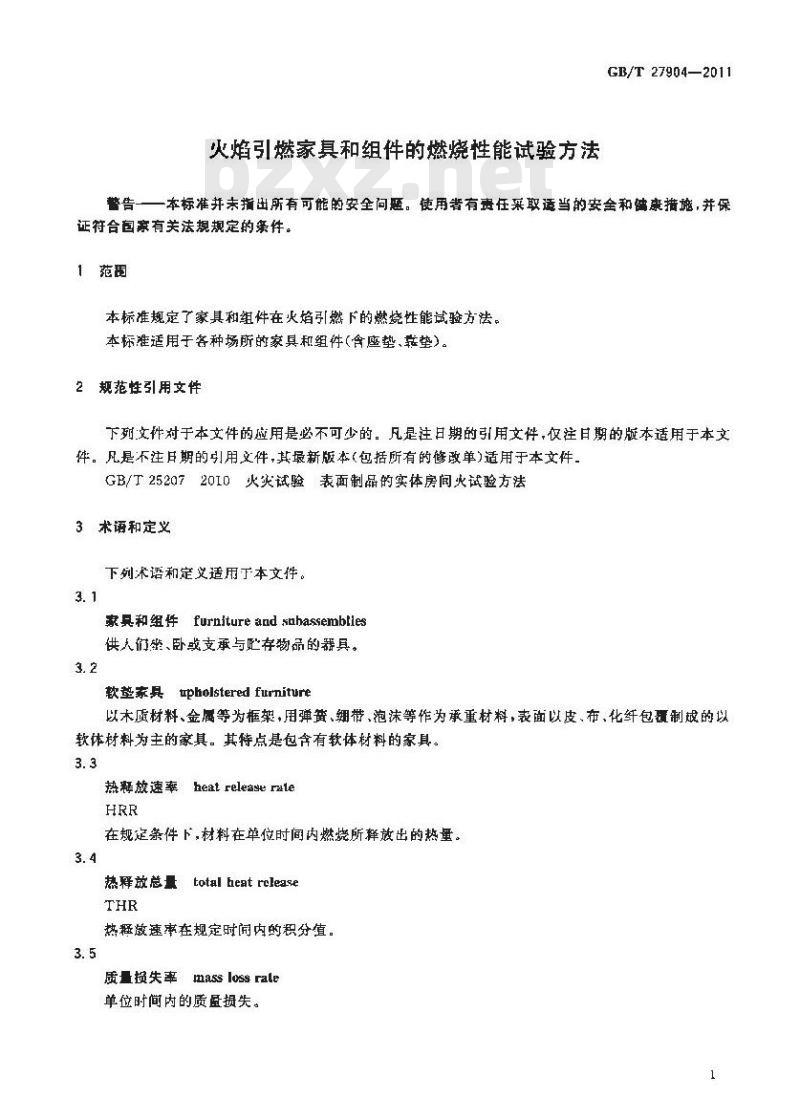

火焰引燃家真和组件的燃烧性能试验方法GB/T 27904—2011
警告一一本标准并末指出所有可能的安全问题，使用者有责任采取透当的安全和储康措施，并保证符合国家有关法规规定的条件。1范围
本标准规定了家具和组件在火焰引燃下的燃烧性能试验方法。本标准适用于各种场所的家具和组件（含座垫、靠垫）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注甘期的版本适用于本文件。凡是不注日期的引用文件其最新版本（包括所有的修改单)适用于本文件GB/T2520720L0火灾试验表面制品的实体房间火试验方法3术语和定义
下列术语和定义适用于本文件。3. 1
家具和组件furniture and nhassembtles供人们整、卧或支承与贮存物品的器具。3.2
软垫家具pholstered furniture以木质材料、金属等为框架，用弹黄、细带、泡沫等作为承重材料，表面以皮、布、化纤包覆制的以软体材料为主的家具：其特点是包含有软体材料的家具。3.3
热释放速率heatreleaserale
在规定条件下，材料在单位时间内燃烧所释放出的热量。3.4
total heat release
热释放总真
热释故速率在规定时间内的积分值。3.5
质量损失率 mass loss rale
单位时间内的质显损失。
TTIKANYKACA
GB/T 27904—2011
4试验装置
试验装置的组成
试验装置由点火源、锥形收集器、排烟管道、风机、称重台及测量装置等组成。4.2点火额
4.2.1软垫家具和组件(含座垫，靠垫）燃烧性能试验采用(250mm士10mm）×(250 mm士10mm)的方形点火器作为点火源，点火源可采用工业丙烷或无然气作为燃料。点火器的边管由不锈钢管制作，材料厚度 0.89 mm士0,05 mm,管直径13 mm土1 mm。前边管并有14个向外的孔,9个向尚下的孔,每个孔相距13mm主1mm；右边管和左边管向外各开6个孔，每个孔间距13mm士1mm，另在右逝管，左边管和后逊管向内 45\的位置各开4个孔，每个孔间距50 mm士2mm。所有凡的真径均为1 mm士0,1 mm(见图 1 和图 2)。长1. 07 m士0, 2 m的点火器直臂焊接在前边算的后部,与点火器平面呈 30°角（见图3)。点火器置十可调高度的支撑杆上，通过码或其他机械装置保持平衡。14个向外的孔
B十向外的孔
250mum
169 mm
4个向内45\的孔
9个向下的孔
4个向内的孔
不够铜齿

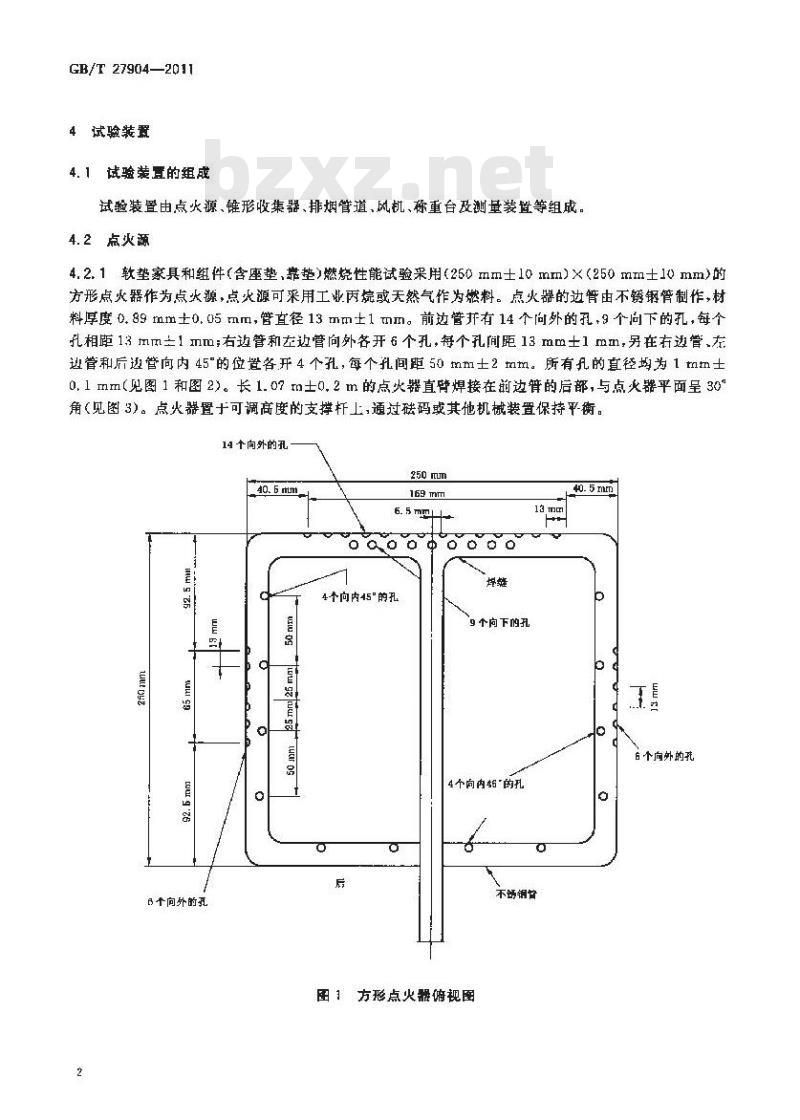

图方形点火器俯视图
TKNYKAcA
40. 5 mml
6个向外的孔
图2方形点火器各边的截面图
图3方形点火器的侧视围
CB/T 27904—2011
A.2.2其他家具和组件燃烧性能试验采用GB/T25207—2010中附录A所规定的点火源，点火源可根据需要移动，并能安全地周定。4.2.3点火源可采用工业丙烷或甲烷作为燃料。4.3收集和排姻系统（雄形收集器和排烟管道）4.3.1锥形烟气收集器应安装在称重台和试样的正上方，底部尺寸3000mm×3000mm，高1000mm，锥形烟气收集器的项部为900mmX900mm×900mt的正方体，为增加气体滤合效果，采用两块500mm×900mm的钢板安装在项部的正方体内，形成烟气均混器。收集罩底部与毯罩台垂直距离不小于1000mm且不宜大于2400mm。其结构尺寸见图4。4.3.2排烟管道的安装要求及测量位置见GB/T25207—2010中附录D。4.3.3排烟系统应有足够的能力收集燃烧试验产生的所有烟气，风机的排气量应连续可调，拥烟速率不应小于0. 5 m2/s，
4.3.4能产生相近结果的排烟系统充许替换使，3
TTKAONKACA
CB/T 27904—2011
均疏牌
飞通向度气潜洗
10D（最小）
1.100（量小）
3.500（景小）
沉向测量离获头
灯.光电光件系统
体分析
指烟道
开口3000×3
混结构削面
50X100×3.2
销板1000×3000
钥板「4个1395×100
均凝器
铜板2×50×
并口4-100
胡板河，厚度2
图4维形收集器和排烟管道
4.4气体体积流量的测量装置
气体体积流至的测量装置见GB/T252072010中9.1。
4.5气体取样和气体分析
气体取样和气体分析装置见GB/T25207—2010中9.2。4.6烟密度的测置装鼠
烟密度的测量装置见，GB/T25297—2010中9.3。4.7称重台
4.7.1试验过程中用称重台测量燃烧试样的质量摄失率，oeo
单位为竞米
4.7.2试验时，用称重台支撑试验样品，台上放一张（2400mm士100mm）×2500mm士100mm）的加强型无机板：称重台的边界超无机板的上表面100mm士10Ⅱm，以防止试验材料的港出。4.7.3称重台的测量范围不少于90kg，精度不低于土150g；称重台的安装应保证试验燃烧生成的热量和荷载的偏心不会影响称重的精确度。在测量过程中应防止量程的漂移。4.7.4试样放置在称重台.上，距地面127mm士76mm4.7.5称重台位于收集罩的几何中心的正下方。4. 8数据巢集系统
数据采巢系统可以采集和记录车气浓度、一氧化碳浓度、二氧化碳浓度、温度、烟密度、热释放速率、质量损失率等试验数据，每次数据采集和数据处理时间不应期过5s。4.9图像采集
4.9.1试验过程中,应对试样进行拍照。TTTKANTKACA
4. 9.2试样在试验前、后均应进行拍照。5试验环境
GB/T 27904—2011
试验装置应放置在没有明显气流扰动的环境中，空气的相对湿度应在20%～80%，温度应在15匕～30℃之间。锥形烟气收集器周围风速不超过0.5m/s，6试验装置的校准
6.1校准分类
试验装置的校准分系统校准和目常校准两部分。系统校准每半年进行次，几常校准为每次试验前均应进行。
6.2系统校准
6.2.1试验装置与仪豁设备使用应校准。6.2.2热释放测量系统通过燃烧丙烷气来校准。校准时采用GB/I25207—2010中附录A所规定的点火源,点火源使用上业丙烷,丙烷气的净燃烧值为 46.4 MJ/kg士0.5 MJ/kg。校准过程中,丙烷的流动速率应进行测量并保持不变。校准中丙烷的热输出为160kW.整个校准过程时长「0min。6.2.3丙烷耗氧分析校准带数C的定义见第9章规定，校推吋C值不应超过理论值的10%，C的理论值为2.8，
6.3日常校准
6.3.1氧气(浓度)分析仪归零并调整。分析仪的归零方法是将纯氮气输入分析设中。分析的调整方式是，将空气通人分析仪中，将此时的氧气获度值（仪器显示值）调整到20.95为（宽气中的含氧量）这种谢节与归零的过程应持续到获得最高精确度（无需再谢整)为止：6.3.2在调整与点零之后，应间氧气分析仪通人已知浓度的罐装氧气来测试分析仪的灵敏度。响应时间的测最方法是向仪器通人空气并计算每…次达到最后读数90%的时间。6.3.3一氧化碳分析与二氧化碳分析需要使用与氧气分析仪同样的方法米归零与调整，分析仪的归孝方法是将获度为99.9为的氮气输入分析仪中。分析收应使用输人赚装特定浓度测试气体来调整。
6.3,4-氧化碳分析仪与二氧化碳分析仪响应时间的测定方法同氧气分析仪应时间的测定方法。6, 3.5称重台的较准,来用在称重台重量测量范围内的础码来校准。6.3.6烟密度测量装置通过使用偏振光结合校准过的中性滤光片来划分测量范围，光源信号值通过光度计来测量。
了试验样品
7.1试验样品的要求
7.1.1试验样品为实际使用的家具和组件【含座垫、靠垫）.7.1.2对座垫、靠垫进行试验时，应用金属支架(见图 5和图 6)支摔起坐整和靠辈，如果必要，还包括扶手的整子。椅子扶手的结构应是开链的工型钢和开的扁形钢。后背可以谢整到从水平面起最大135\士2°。同时，试验支架应可以调整以适应垫子的不同厚度和尺寸大小。5
TTTKAONYKACA
GB/T 279042011
可调告靠驾
可愁动手
368murm
笠向支撑
说明：
缩差±13 mm,
边财调节缝
图5金属支案
靠试胃节螺控
400mms
整商文持
图6金支架（侧现图）
940 mum
7.1.3在对座垫、靠垫的试验中，座位软垫应水平地放置在试验支架的区域中而且正对着支架的后背。靠背软望和试验支架谢好垂直敢置，并且用铁丝拉若亮望软挚以防止前倾。好有扶乎款垫，应在获手支撑上。
7.2试验样品的养护
7.2.1试验样品放至少在23它士3℃，相对湿度50%±5%的环境中养护48h。7.2.2试验样品从养护环境搬出到开始试验的时间不应超过15min。6
TTTKNTKACA
8试验步骗
8.1软垫家具（含座垫、靠垫）的试验步票8.1.1将试样安装到称重台的几何中心位置。8. 1.2风机的排风量应设为最小值 0.5 m/s。GB/T 27904—2011
8. 1. 3启动风机、烟气冷却系统,测量装置和数据处理系统,试验前 2 rnin,整套系统应处于正常的工作状态，并采集所需的数据。
8. 1.4方形点火器中心位于试样中心线上，距垂直软垫 51 mm士3 mm,在水平软垫上方 25 mm士3mm
8.1.5调节燃气流量至规定值，使输出的热释放量为20kW。8.1.6打开燃气阀，点火器同时点火。8.1.7
调节风机的排风量，确保能收集到试样懿烧所生成的所有产物。点火5min后，将点火器从试样愁并。8.1.9
关闭点求器。
如果出现下列情说,试验停止：
所有的有焰燃烧停止；
试验进行到 30 min 时。
试验过程中，应对试样进行拍照。8. 1. 12试验结束后,打印试验数据。8.2其他家具和组件的试验步骤
8.2.1将试样安装到称重台的几何中心位置。8.2.2启动风机、测量装置和数据处理系统，试验前2min，整套系统应处于正带的工作状态，并采集所的数据。
8.2.3试验时可以采用下列点火方式：a）通常情况下，点火器位于试样的下面，点火器上表而距试样下部的暴露面500mm士3mm，点火器过缘靠近试样暴爵表面：
b）也可以选择试样的最不利部位施加火焰，点火器边缘靠近试样暴露表面。B,2.4调节燃气流量至规定值，使输出的能为100W。B.2.5打开燃气阀，点火器点火。B.2.6增大风机的排风量，保证能收集到试样燃烧所生成的所行产物。8.2.7点火10min后，关闭点火器。8.2. 8如果出现下列情况,试验停止a）点火器关闭后，所有的有焰燃烧停止h>
试验进行到30min时。
8.2.9试验过程中,应对试样进行拍照或录像，8.2.10试验结束后，打印试验数据。9 计算
9. 1计算方法Www.bzxZ.net
计算公式所采用符号见9.2及附录A，基于氧气分析测得的试验结果应采用本章的计算公式，采7
TTTKAONT KACA
GB/T 27904—2011
用其他气体（二氧化碳、一氧化碳、水蒸气)进行分析时则应采用附录A的计算方法进行计算。如果采用二氧化碳进行分析，恒二氧化碳未从载气测量系统里分离出来时应采用附录A的计算公式进行计算。
9.2符号
AHe/ro
丙烷耗氧分析的标定常数，单位为米干克开尔文的二分之一次方（m1/kg/K3/2）消耗1kg氧气所释放的净热量，单位为干焦每千克(kJ/kg)净燃烧热，单位为干集每千克（kJ/kg）：氧与燃料的化学当量比；
透过烟粒子的光强度，
人射到炳粒子的平行光强度；
遮光系数，单位为每米（m~）
光束通过的烟募环境长度，单位为米（m）孔板两侧的压差,单位为帕(Pa)
单位面积的热释效速率，单位为于瓦每平方米（kw/m）-时间,单位为秒(s);
氧分析仪的滞后时间,单位为秒(s)；测流孔板处气体的绝对温度，单位开尔文（K)氧分析仪谢得的氧摩尔法度：
氧浓度的初始值；
氧浓度的瞬时值（未经修正）。9.3丙烷耗氧分析的标定常数
标定常数山式(1)计算：
1, 10(12. 77 x 10*)
1084-1.4X.
式中:260 对应于所掂人的 15C kW 的丙烷;12. 77×1g 是丙烷的△H:/rs值;1. 1C是氧与空气的率尔质盘之比。
9.4试样燃烧的搭释放
9.4.1在进行其他计算之前，氧分析仪的时间变化值应按式《2)计算：Xo, (t) =X, (t+)
9.4.2热释放速率9(t)由式(3)计算：g(n)=()1.10c(
xo, —Xo, ()
[1.084=1. 4Xo, (t)
9.4.3试样的(△Hc/ra)值一般可取13.1×10kJ/kg，除非已知更精确的值。9.4. 4试验中前 5 min的热释放总量由式(4)计算;i-
9.5烟气
9. 5. 1 避光系数k应由式(5)计算：8
Sa\in)Ar
（4）
9.5.2烟气释放速率(SRR)应由式(6>计算：武中：
SRR km
SRR——烟气释放速率,单位为平方米每秒(m\/s);避光系数；
GB/T27904—2011
相对温度298K条件下排烟管道中的烟气体积流速，单位为立方米每秒（m/s），10试验报告
试验报告中应记录下列内容：
试样名称、商标、数量和编号：试样生产厂或提供试样厂家的名称样品描述（包括对试样结构和材料的详细说明）试样尺寸、重量或密度
试验装置名称、编号，
试验装置的检定周期：
试验日期和试验参加人员：
试验过程描述，并附图片说明；试验结果应包含下列数据：
热释放速率-时间曲线：
热释放总量-时间曲线：
二氧化碳浓度（×10-）
氧化碳滋度（×10）
烟岳度-时间曲线：
质量损失率-时间曲线；
热择放速率峰值(kW)和达到峰值的时问(min)；有焰燃烧停止的时间：
试验结束的时间。
