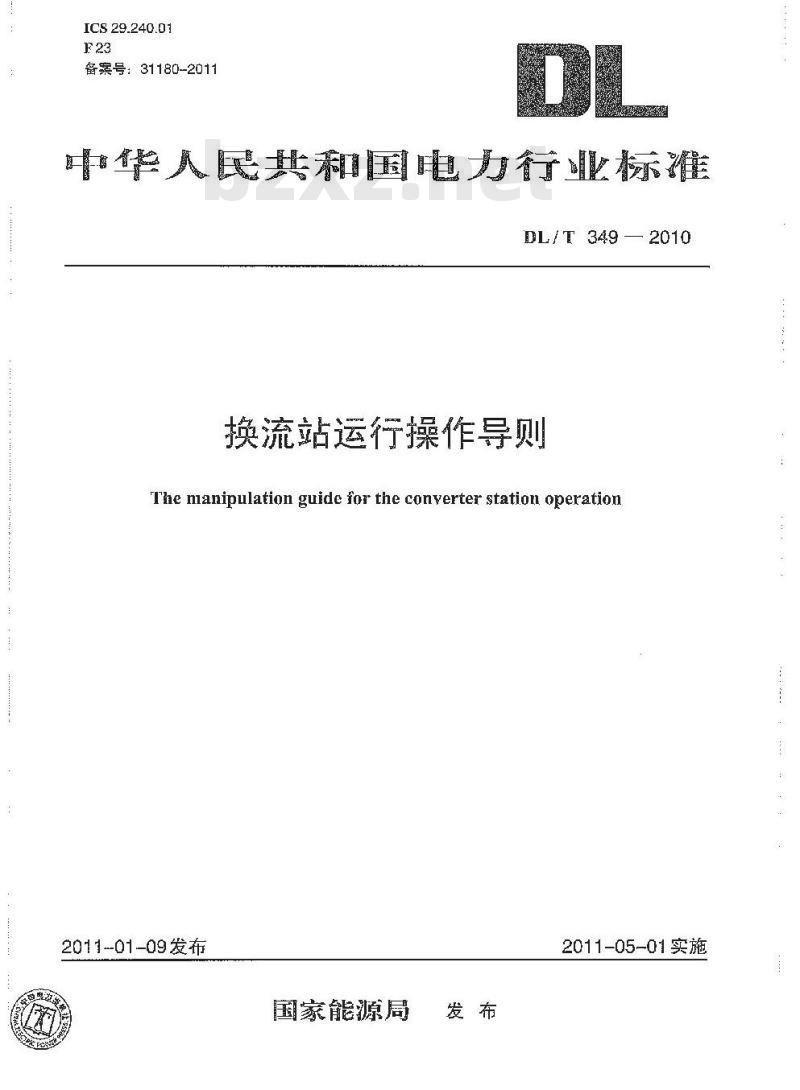

【行业标准】 换流站运行操作导则

ICS29.240.01
备号：31180-2011
华H和宝万行标准
DL/T3492010
换流站运行操作导则
The nianipulation guide for the conyerter station operation2011-01-09发布
国家能源局
2011-05-01实施
规范性引用文件
术语和定义…
运行操作的执行依据
运行操作的基本条件
运行操作的方式
运行操作流程及相关规定·
直流系统运行方式，
直流系统状态
运行操作原则
DL/ T 349 — 2010
DL/ T 349 —2010

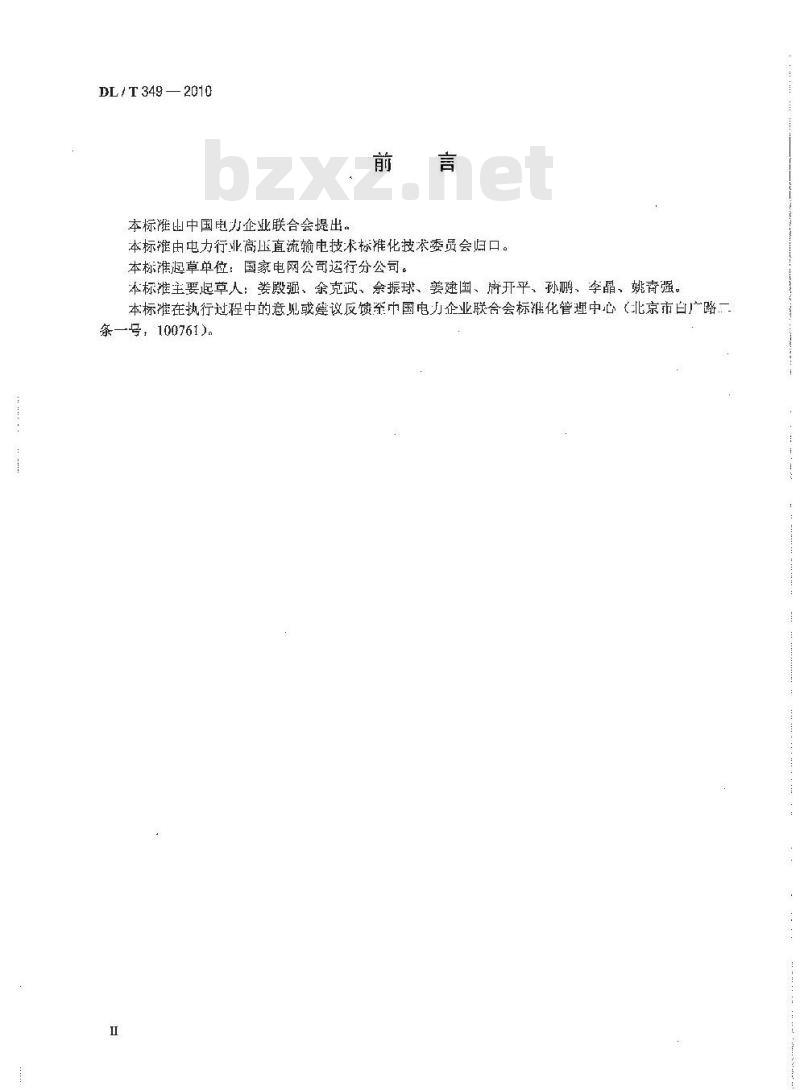

本标崖出中国电力企业联合会提出。前
本标推由电力行业商压直流输电技术标准化技术委员会归口。本标准起草单位：国家电网公司运行分公司。本标淮主要起草人：娄殿、余克武、余振球、姜建国、府开平、孙鹏、李晶、姚青强。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标雅化管理中心（北京市白广路二条—号，100761)。
1范围
换流站运行操作导则
DL/ 349 — 2010
本标准规定了士500kV及以下电压等级的换流站（以称换流站）直流系统相关设备运行操作的依据，条件、方式、流程、原则的基张娶求。本标准适用于上述换流站设备的运行作。换流站箕他设象的运行激作可参照相关规定执行。2规范性引用文件
下列文件对于本标灌障
前是必不可少的。凡是注期的引用文件，权注自剿的版本适用于本标准，翼最新版术（包括所有的修改单凡是不注日期的引用
GB/T 13498—2097
DL408电业速务
3术语和定义
前直流输电术语（IEC60633：
作规程（变电站和发电厂电气部分中所确立的及下
GB/T 13498-
双极功率控制BipolePowerContrg双极控制系统指定的功率测控点间双极功率控制是双
行时直流输送有域
单极功率控制PowerControl
单极控制系统将能的功率测控点单极功率控制是单极选得
直流输送有切工
emControl
单极电流控制Pole家
用于本标灌
智导性技术文件。
站运行人员工作黏整虚的功离定值上，站运行人员直作站整定的功率定值上，单极控制系统将真流极线电流徽持在主控站运行人员工作站整定的电流精工，单极电流控制是单极运行时育流输送有功功率的控制方式之3.4
无功控QControl
直流控制系统通过训整换流站装设的无功补偿设客的投入容或改变换流器吸收的无功功率，将换流站与交流系统交换的无功功率控制在规定的范围内。3.5
电压控制U Control
直流挖制系统通过调整换流站装设的无功补偿设备的投入容最或改变换器吸收的无功功率，将换流站交流母线电正控制在规定的范围内。3.6
联合（系统级）Jaint
在联合（系统级）方式下两站自动协调进行顺控相关执行步骤，一侧换流站为主控站，另一侧为从控站，直流系统的控制功能由主控站控制。1
DL/T349—2010
独立（站控级）Separate
在独立（站控级）方式下两站各自操作，通过站间电话通信协调完成。3.8
极隔离PoleIsolated
直流极母线与直流线路隔离，且中性线与接地极线路隔离。3.9
极连接Pole Conzected
极母线与直流线路相连接，中性线与接地极线路相连接，3.10
极开路试验Open Line Test
直流系统在换流站本侧或对侧极母线隔离开关拉开升的状态下解锁，用来检验直流设备和直流线路绝缘水平，以及直流输电线路是杏完好和控制系统是否正常。4运行操作的执行依据
4.1属于调度管辖范围设各的操作应根据值班调度员指令执行。4.2非调度管辖范围设备的操作应根据换流站运行值班负资人指令执行4.3设备发生直接威胁人身、电网、设备安全的紧急情况时，运行人员有权立卿进行事故处理操作解除危险，并立即报告。
5运行操作的基本条件
5.1有与现场一次设备和实际运行方式相符的一次系统模拟图（包括各种电子接线图）。5.2操作设备应具有明显的标志，包括：命名、编号、分合指示，旋转方向、切位置的指示以及设备相色等。
5.3高压电气设备应安装完普的防误操作闭锁装置，防误操作闭锁装置不得随意退出运行。5.4现场具备相应的探作工具利安全防护器具。6运行操作的方式
6.1运行操作可以追过程序操作、遥控操作、就地操作完成。程序操作、遥控操作的设备应满足有关技术条件：
6.2运行操作方式应按照程序操作、逛控操作、就地操作的优先顺序选择进行，当上一级操作方式不可册，且下…级操作方式满足防误操作闭锁条件时，可选择下…级操作方式进行。6.3直流操作一般采用顺控操作，也可以分项操作。7运行操作流程及相关规定
7.1发令受令
7.1.1运行值班负贵人接受班调度员指令应遵守《全国再联电网调度管理规程（试行)》的有关规定7.1.2运行操作应根据值班调度员或运行值班负责人的指令，受令人复诵无误肩执行。7.1.3发令人发布指令应推确、晰，使用规范的调度术语和设备双量编号，即设备名称和编号。7.1.4操作人员（包括监护人）应了解操作日的利操作顺序。对指令有疑问时应向发令人询问清楚无误后执行。
7.2填写操作票
7.2.1、填写操作票前应对被操作设备和关联设备状态，系统方式等进行检查，掌握现场实际情况。2
DL / T 349 — 2010
7.2.2操作票应由操作人按照调度规程、现场运行规程等相关规定填写，操作人和监护人对照模拟图或接线图核对所填写的操作项目并分别签名，然后经值班负资人审核签名。7.3运行操作的执行
73.1运行操作一般由两人进行，其中一人对设备较为熟悉者作监护。特别量要利复架的操作，由熟练的运行人员操作，运行值班负资人监护。7.3.2开始操作前，应先在培训工作站模拟图（或微机防误装置）上进行核对性模拟预溃，无误后，再进行操作。
7.3.3操作前先应核对设备名称、编号和位置，操作中应认真执行监护复诵制度。操作过程应按操作票填笃的顾序逐项操作。
7.3.4操作中发生疑问时，应立即停止操作并向发令人报告。待发令人再行许可后，方可进行操作。不准擅白更改操作票：不准随意解除闭锁装骨。7.4操作汇报、记录下载标准就来标准下载网
操作人结束后，应文即间发令人汇报操作结果、操作结束时间，做好相应的记录。8直流累统运行方式
8.1直流接线方式分为：
a）单极大地回线方式：
b）单极金属回线方式；
c）双梭大地方式。
8.2直流电压方式分为额定电压方武利降压方式。8.3直流有功功率控制方式分为
a）双极功率控制；
b）单极功率控制：
c）单极电流控制；
d）紧急电流控制。
8.4直流有功功率运行方式分为联合（系统级）利独立（站控级）。8.5营流无功功率控制方式分为光功控制和电压控制。8.6直流无功功率运行方或分为投入模式和退出模式，在投入模式下又分为自动和手动两种控制方武。
直流潮流方向分为正送和反送：9流系统状态
检修分为：
设备检修。设备的各侧断路器、离开关拉开，合上接地开关，有关保护退出a
换流变压器检修。换流变压器交流侧隔离开关拉开，换流变压器各侧接地开关合上。h)
阀厅检修。阀厅交、真流侧接地开关含上。c
极I（I）线路检修。两换流站极I（Ⅱ）极母线隔离开关，旁路线隔离并关拉并，线路d)
接地并关合上。
接地极检修。接地极线路断路器、隔离开关拉开，接地开关会上。e>
交流滤波器检修。变流滤波器断路器、隔离开关拉开，靠近交流滤波器侧接地开关合上。g）直流滤波器检修：直流滤波器两侧隔离开关拉开，两侧接地开关合上。极I（）检修。极I（I）换流变压器、阆厅已处于检修状态，中性线断路器、金属线隔离开关，人地回线隔离开关、极母线隔离开关拉开，有关接地开关合上。3
DL/T349.—2010
9.2冷备用分为：
a）设备冷备用。安全措施全部拆除，设备各侧断路器、隔离开关拉开，接地开关拉开：换流变压器冷备用：安全措施拆除，换流变压器交流侧隔离开关拉开，换流变压器各侧接地开关b）
拉并。
阀厅冷备用。安全措施拆除，阀厅交、直流侧接地开关拉并。c)
极I（II）线路冷备用：安全措施拆除，两换流站极I（Ⅱ）极母线隔离开关、旁路线隔d)
离开关拉开，极『（I）线路接地并关拉开。接地极冷备用。安全措施拆除接范极线路断露器离开关拉开，接地开关拉开。er
f）交流滤波器冷备用。安全摄施拆除，交流滤波器断路器、隔离开关拉开，接地开关拉开。极I（I）冷备用。靠变压器阀片已处于冷客带餐态；安空接施拆除，中性线断路器、金属g
回线隔高开关、人施图线网离开关、极母线隔离开关拉弃有关接地开关拉开。属回线隔离开关，大地回线隔离开美极存线隔离开关拉开。这种操
9.3极隔离。中性线断路器
作可以在直流正常停运阅票实现或由故障停运极的保护动作来实现。9.4、极连接，中性线新、金属国线隔离开关、大地同离开关、极母线魔离开关合上，并有必备数量的直流滤波器运标
9.5换流变压器充流系统对换流变压器充电，9.6热备用分为：
设备热备最备口处于冷备
关保护摄
b）交流滤波馨备用，交流滤波
c）大地回线（翻回线）热备用。按大地回
9.7运行分为：
a）设备运行
b）极（I
金属回线）接线#
量各测断路器、
极（H）
9.8极开路试验分：
8）带直流线路升路
6）不带直流线路暴
关拉开。
10运行操作原则
开天合上，有次
极『（I
合上（直流滤源器光热备用状态），有器拉开，接地开关拉开有关保护投入。必备数量的流波器运行，直流设备赛保护投入，换流阀闭赖。
已投入。
直流回路，换流阔解锁，
露用状态，对侧站极新
（I）线路冷备用
极I（I）试验侧为大地回线热备用必且1（II）极母线隔离π
10.1站问通信正常时，直流接线历或、直流电亲芳武、直流有功功率控制方式、首流有功功率运行方式的转换，直流店停，功率升降在主控站进衍操作：真演无功功率控制方式、直流无功功率运行方武的转换在本站进行操作。
10.2直洗接载方式转换操作可以在阀闭锁状态，也可以在阀解锁状态进行。10.3站问通信故障时操作原则。10.3.1·般不进行露两站配合的直流系统行操作。10.3.2如确需进行操作，应遵循以下原则：a）通信故障情况下送行流府动操作，将两站有功控制模式置为独立控制，两站运行人员通过电话进行联系，逆变站先解馈，整流站后解锁。直流系统解锁后，整流站道过功率（电流）指令改变输送功率（电流）。：
b）通信放障情况下进行直流停运操作，将有功控制模式置为独立控制，整流站降低功率（电流）至最小值，两站运行人员通过电话进行联系，由整流站先闭锁，逆变站后逊行闭锁操作。4
DE/T349—20t0
e）信故障情况下进行直流系统功率升降，将有功控制模式置为独立控制，整流站执行操作。d）现场的其他相关规定：
10.4直流功率升降操作原则。
10.4.1进行降低高流功率操作时，直流功率设定值不应低于规程规定的最小功率。10.4.2直流系统双极运行时，者一极故障停运，导致另一极过负荷运行过，应立即报值班调度员，中谱降低至额定功率运行。
10.4.3进行提高直流功率作时，应预光确认交流波器组数满足直流功率提商后的运行要求。10.5育流有功控制方式转换操作原则。10.5.1电双极功率控制转企单极电流控制时，光转至单极功率控制后，再转室单极电流控制，10.5.2由单极电流控制转至双极功率控制时，光转至单极功率控制后，再转至双极功率控制。10.6交流滤波器操作原则。
10.6.1需手动切除-一-纽交流滤液器时，应考虑切除后的交流滤波器组数是否满足直流功率运行要求，必要时应先入备用交流滤波器或降低直流功率，才允许切除该组交流滤波器。10.6.2运行中的交流滤波器退出运行后，再次投入运行的间间间隔应满足规程要求。10.7亨流滤波器操作原测。直流滤波器带电退出时，应先拉开底侧隔离开关，后拉开低压侧隔离开关。投入操作时的操作顺序与之相反。10.8极开路试验操作原则。
10.8.1搁厅、直流场、直流线路一次设备检修或故障处理后，应进行开路试验，试验结果符合相读规延方可送电。
10.8.2极开路试验可选择自动模式或手动模式。·般情况下，宣采取自动全压模式，当自动模式无法进行或达不到全压肘，可视情祝菜取于动模式。10.8.3手动模式设定试验电压范固为0到额定电压，一般情况下，宜采取于动全压模式，当乎动金压模式光法避行或达不到全服时，再采取乎动降压70%额定电压模式。原则上不设定其他电压进行手动模武下的极开路试验。
10.8.4带线路极开路试验不成功，进行不带线路极开路试验：以确定缺陷设备的具体位置，也可转由对侧换流站逊行带线路极开路试验。10.9直流系统融冰方式操作原则。10.9.1当出现冰冻丽需等恶劣关气时，运行人员发现站内直流场设备覆冰严童时，经本单位生产主管领导批灌府向度中请直流系统的融冰方式运行。10.9.2当天气明录好转，直流输电线路覆冰缓解，应及时提山申请，将直流输电系统恢复正常方式运行。
10.9.3进入冰运行模式前，双极有功控制方式转至单被电流控，且…极瀚漩方向正送，另·极潮流方向反。
10.9.4遵流系统融冰方式启动时，先解领极输送功率成不超过规程规定的最功。10.9.5首流融冰方式启动宜先启动功率正送极，后店动功率反送极；停运时，出先停功率反送极，再停劲率邀被，
10.9.6直流融冰方式店动后，进行电流提升操作时，宜先操作正送极，然后再操作反送极：进行电流回降操作时，宜先操作反送极，然后恶操作正送极：10.10极控后备控制操作原则。工常情况下逊行倒闻操作应在运行人员T作站上进行。在运行人员T作站上无法操作班，可在设备层肩备控制/就地控制上进行操作，10.11控制保护主机状态切换操作原则。10.11.1当主机状态由运行转至备用或测试状态时，应检查刃系统士机运行正带，并按照运行→务用→测试的顺序操作。
DL/T349—2010
10.11.2当主机狱态由测试转至备用状态时，应检查该主机运行正常：无动作报警信号。10.12阀水冷系统操作原则。
10.12.1阅水冷系统主循环泵切换操作时，可通过运行人员工作站进行远方操作。如果需要在现场就地控測盘进行操作时，应先启动备用泵，后停止运行泵。10.12.2在逃行阀内冷水系统补水时，应停用泄漏微分保护。.....
......
