【煤炭行业标准(MT)】 多绳提升容器B型钢丝绳悬挂装置 楔形绳卡

中华人民共和国行业标准
B型钢丝绳悬挂装置
多绳提升容器
楔形绳卡
主题内容与适用范围
MT 237.1—
本标准规定了楔形绳卡的型式、规格、基本参数。本标准适用于多绳提升容器与钢丝绳的连接，也适用于单绳提升容器与钢丝绳的连接，引用标准
优质碳素结构钢钢号和一般技术条件GB699
GB1102圆股钢丝绳
YB829异型股钢丝绳
3型式、规格、基本蚕数
3.1本标准规定楔形绳卡制成双面自动楔紧式，结构型式见图。中华人民共和国能源部1991-02-02批准272
1991-05-01实施
提升钢丝绳直径
MT 237.1—91

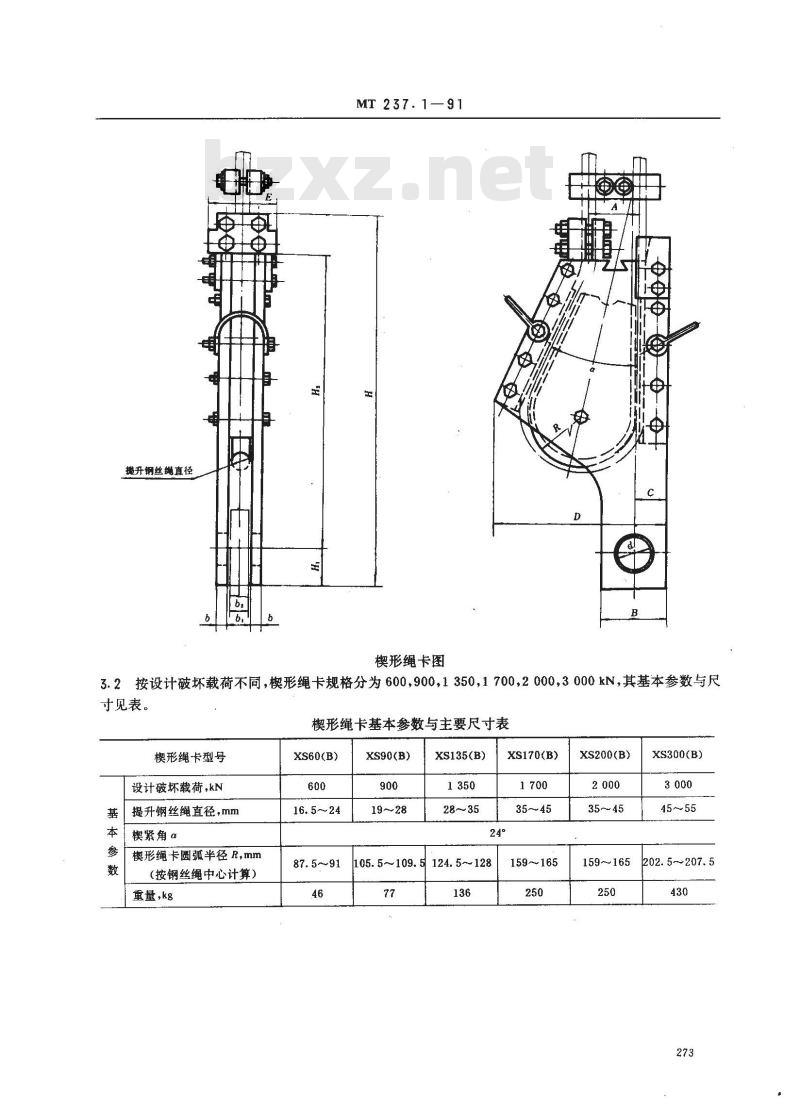

楔形绳卡图
3.2按设计破坏载荷不同，楔形绳卡规格分为600，900，1350，1700，2000，3000kN，其基本参数与尺寸见表。
楔形绳卡基本参数与主要尺寸表楔形绳卡型号
设计破坏载荷，KN
提升钢丝绳直径，mm
楔紧角α
楔形绳卡圆弧半径R，mm
（按钢丝绳中心计算）
重量，kg
XS60(B)下载标准就来标准下载网
16.5～24
XS90(B)
XS135(B)
XS170(B)
105.5~109,5124.5~~128
159~165
XS200(B)
159~165
XS300(B)
202.5~207.5
楔形绳卡型号
主要尺寸
3.3型号编制方法：
XS60(B)
MT 237.1-91
XS90(B)
标记示例：
设计破坏载荷1350kN的楔形绳卡为：SX135(B)技术条件
XS135(B)
XS170(B)
改进结构序号
XS200(B)
用设计破坏载荷1/10表示
-模形
按MT237.5《多绳提升容器B型钢丝绳悬挂装置技术条件》的有关规定执行。
附加说明：
本标准由中国统配煤矿总公司基建部提出。本标推由北京煤炭设计研究院负责起草。本标准主要起草人刘奎英。
本标准委托北京煤炭设计研究院负责解释。274
XS300(B)
