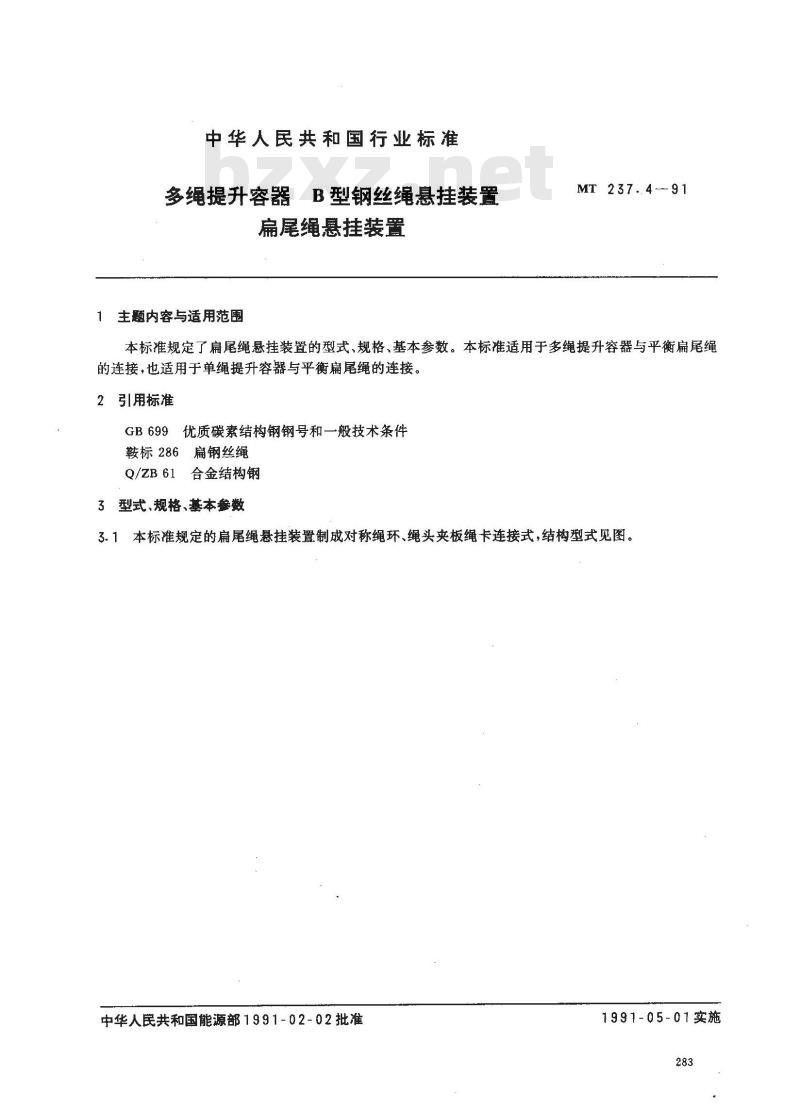

中华人民共和国行业标准
B型钢丝绳悬挂装置
多绳提升容器
扁尾绳悬挂装置
1主题内容与适用范围
MT 237.4- 91
本标准规定了扁尾绳悬挂装置的型式、规格、基本参数。本标准适用于多绳提升容器与平衡扁尾绳的连接，也适用于单绳提升容器与平衡扁尾绳的连接。引用标准
优质碳素结构钢钢号和一般技术条件GB699
鞍标286扁钢丝绳
Q/ZB61
合金结构钢
型式、规格、基本参数
3.1本标准规定的扁尾绳悬挂装置制成对称绳环、绳头夹板绳卡连接式，结构型式见图。中华人民共和国能源部1991-02-02批准1991-05-01实施
注：本装置分 I、I两种型式，选用时请注明。284
MT 237.4-91

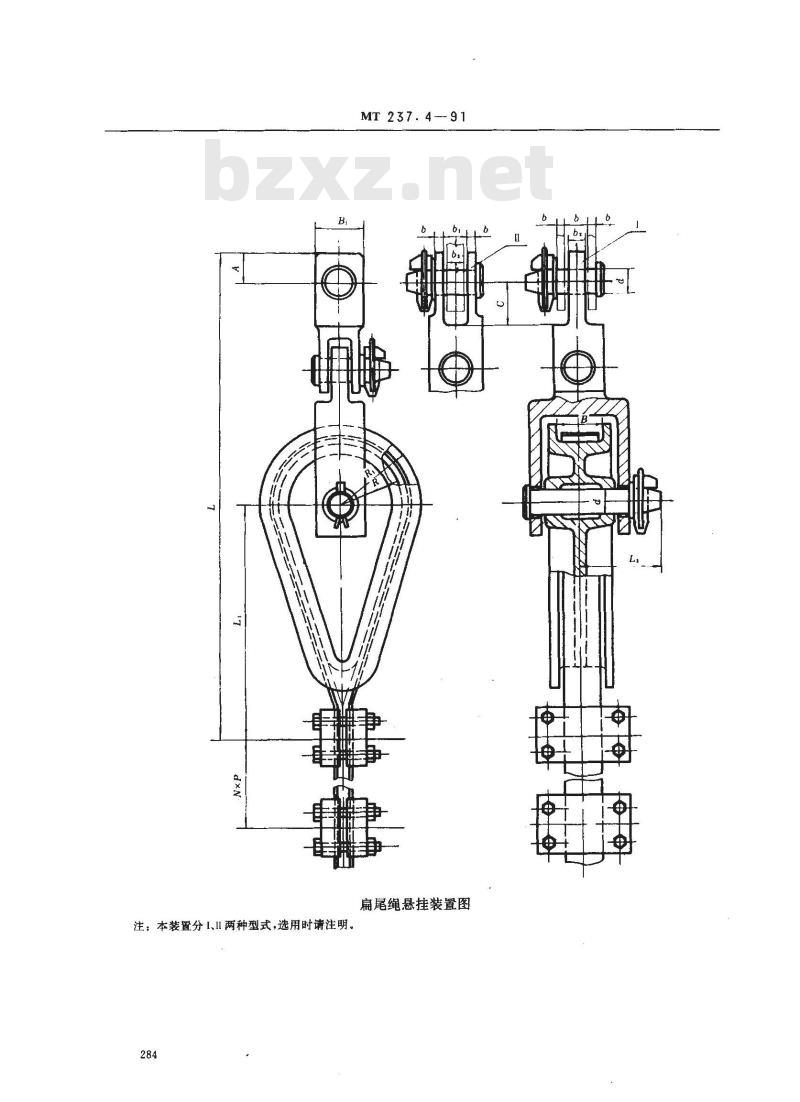

扁尾绳悬挂装置图
MT 237. 4-91

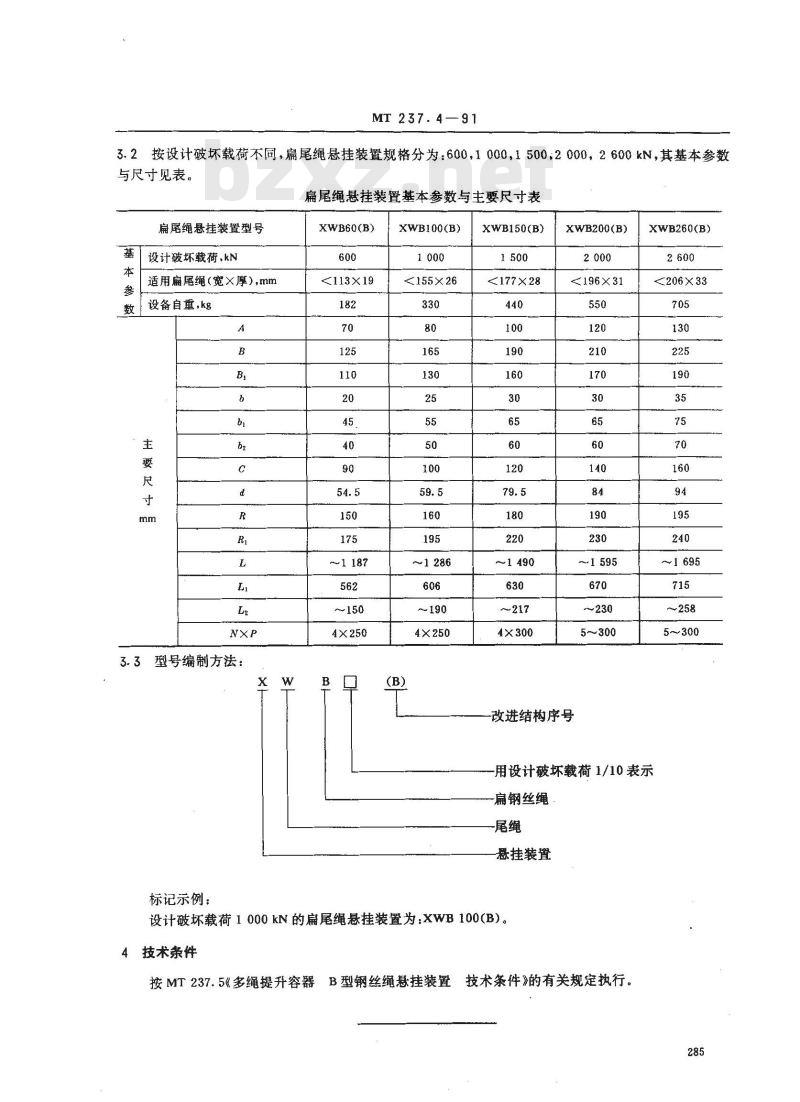

3.2按设计破坏载荷不同，扁尾绳悬挂装置规格分为：600，1000，1500；2000，2600kN，其基本参数与尺寸见表。
扁尾绳悬挂装置基本参数与主要尺寸表扁尾绳悬挂装置型号
设计破坏载荷、kN
适用扁尾绳（宽×厚）,mm
设备自重，kg
3.3型号编制方法：
标记示例：
XWB60(B)
<113×19
～1 187
4×250
XWB100(B)
<155×26
～1 286
～190
4×250
XWB150(B)
<177×28
～217
4×300
XWB200(B)
<196×31
～1595
改进结构序号
XWB260(B)
206×33
用设计破坏载荷1/10表示bZxz.net
扁钢丝绳
-尾绳
悬挂装置
设计破坏载荷1000kN的扁尾绳悬挂装置为：XWB100(B)。技术条件
按MT237.5《多绳提升容器B型钢丝绳悬挂装置技术条件》的有关规定执行。

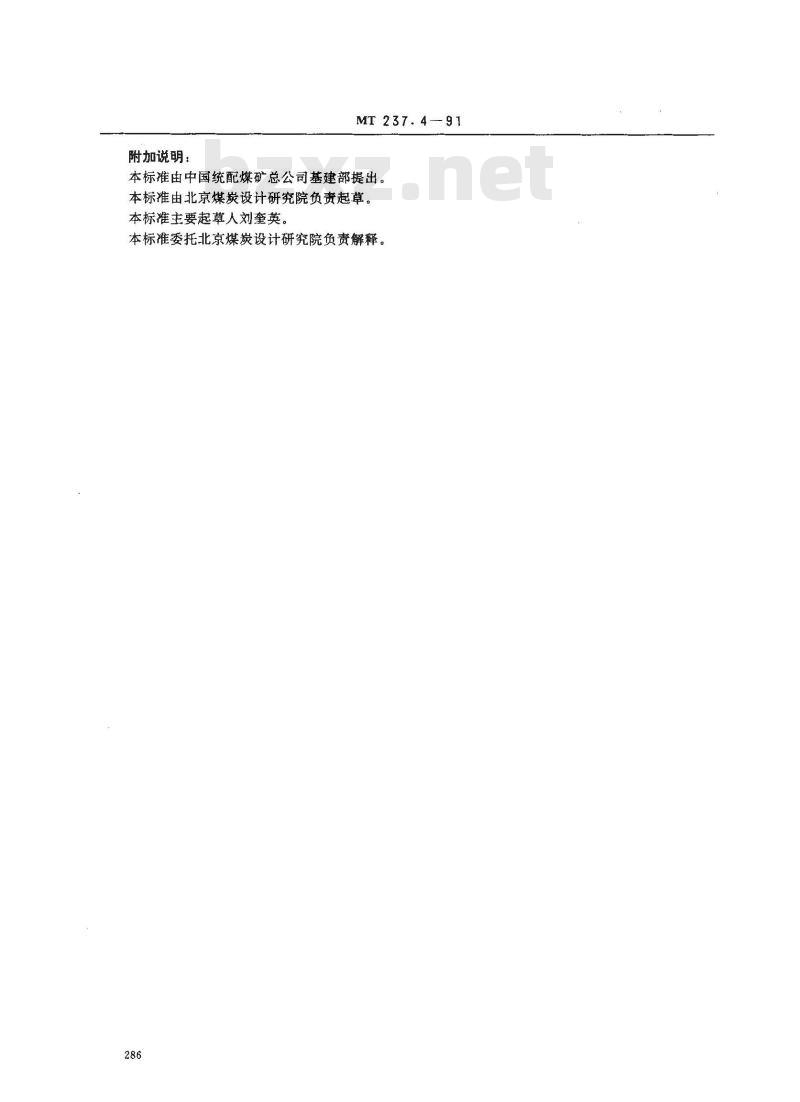

附加说明：
MT237.4-91
本标准由中国统配煤矿总公司基建部提出。本标准由北京煤炭设计研究院负责起草。本标准主要起草人刘奎英。
本标准委托北京煤炭设计研究院负责解释。286
