【煤炭行业标准(MT)】 刨煤机 型式和基本参数

中华人民共和国煤炭行业标准
包煤机型式和基本参数
1主题内容与适用范围
MT/T410-1995
本标准规定了煤矿地下开采长壁采煤工作面用静力式刨煤机的型式和基本参数。本标准适用于长壁采煤工作面使用的刨煤机。2
引用标准
GB/T12718矿用高强度圆环链
MT15矿用刮板输送机型式与参数3型式
3.1按刨头的导向方式分：
a．拖钩刨煤机；
b．滑行刨煤机；
滑行拖钩刨煤机。
3.2按刨头速度与输送部刮板链速度的关系分：低速刨煤机；
b．高速刨煤机；
组合速度刨煤机。
4术语
4.1拖钩刨煤机刨头采用后牵引方式（刨链位于采空侧），并以中部槽为导轨，刨头拖板在煤层底板上滑行的刨煤机。wwW.bzxz.Net
4.2滑行刨煤机刨头采用前牵引方式(刨链位于煤壁侧），并以安装在输送部煤壁侧的滑架为导轨的刨煤机。
4.3滑行拖钩刨煤机刨头采用后牵引方式（刨链位于采空侧），并以输送部的中部槽为导轨，刨头拖板在铺设于煤层底板的底滑板上滑行的刨煤机。4.4低速刨煤机刨头速度小于输送部刮板链速度的刨煤机。4.5高速刨煤机刨头速度大于输送部刮板链速度的刨煤机。4.6组合速度刨煤机刨头上行和下行时，刨头速度与输送部刮板链速度具有不同组合的刨煤机。5基本参数

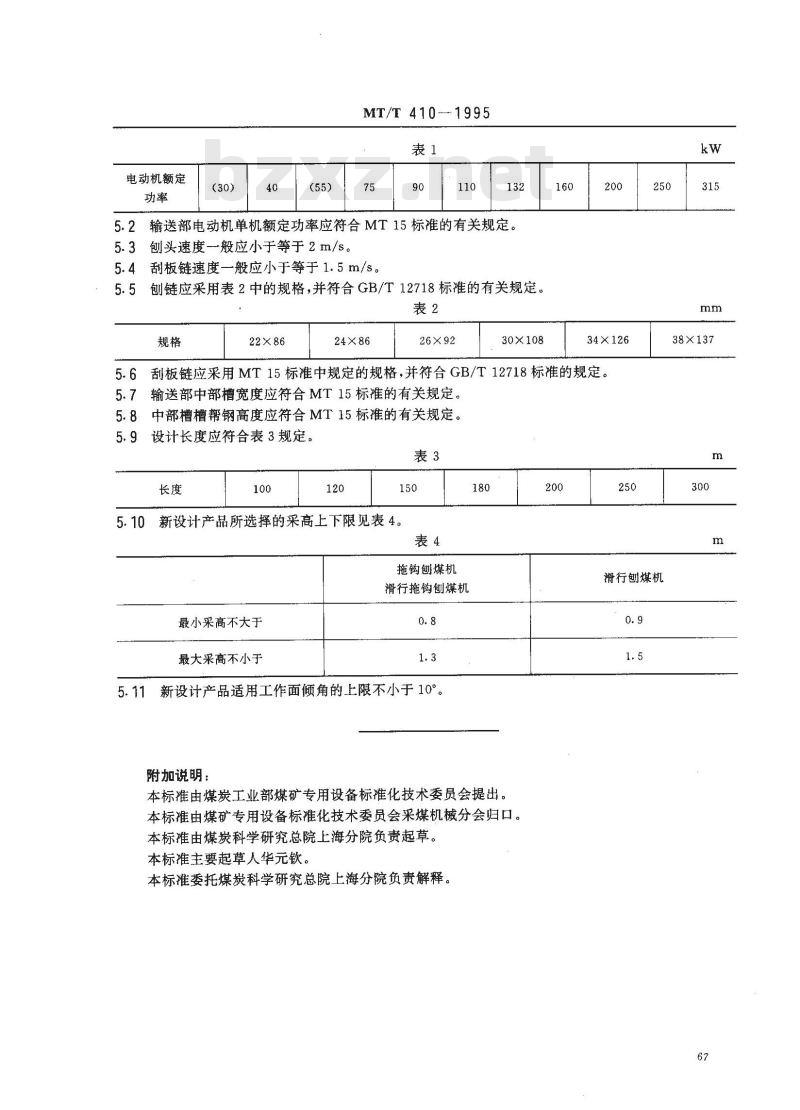

5.1创刨头电动机单机额定功率（双速电动机指高速时的额定功率）应符合表1规定（新设计产品不推荐采用表中带括号参数）。
中华人民共和国煤炭工业部1995-12-05批准66
1996-03-01实施
电动机额定
MT/T 4101995
输送部电动机单机额定功率应符合MT15标准的有关规定。5.2
刨头速度般应小于等于2m/s。
刮板链速度一般应小于等于1.5m/s刨链应采用表2中的规格，并符合GB/T12718标准的有关规定。表2
22×86
24×86
26×92
30×108
34X126
5.6刮板链应采用MT15标准中规定的规格，并符合GB/T12718标准的规定。5.7输送部中部槽宽度应符合MT15标准的有关规定。5.8中部槽槽帮钢高度应符合MT15标准的有关规定。5.9设计长度应符合表3规定。
新设计产品所选择的采高上下限见表4。表4
拖钩刨煤机
滑行拖钩刨煤机
最小采高不大于
最大采高不小于
5.11新设计产品适用工作面倾角的上限不小于10°。附加说明：
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标准化技术委员会采煤机械分会归口。本标准由煤炭科学研究总院上海分院负责起草。本标准主要起草人华元钦。
本标准委托煤炭科学研究总院上海分院负责解释。200
38×137
滑行刨煤机
