【国家标准(GB)】 金属材料 管 环拉伸试验方法

ICS77.040.10

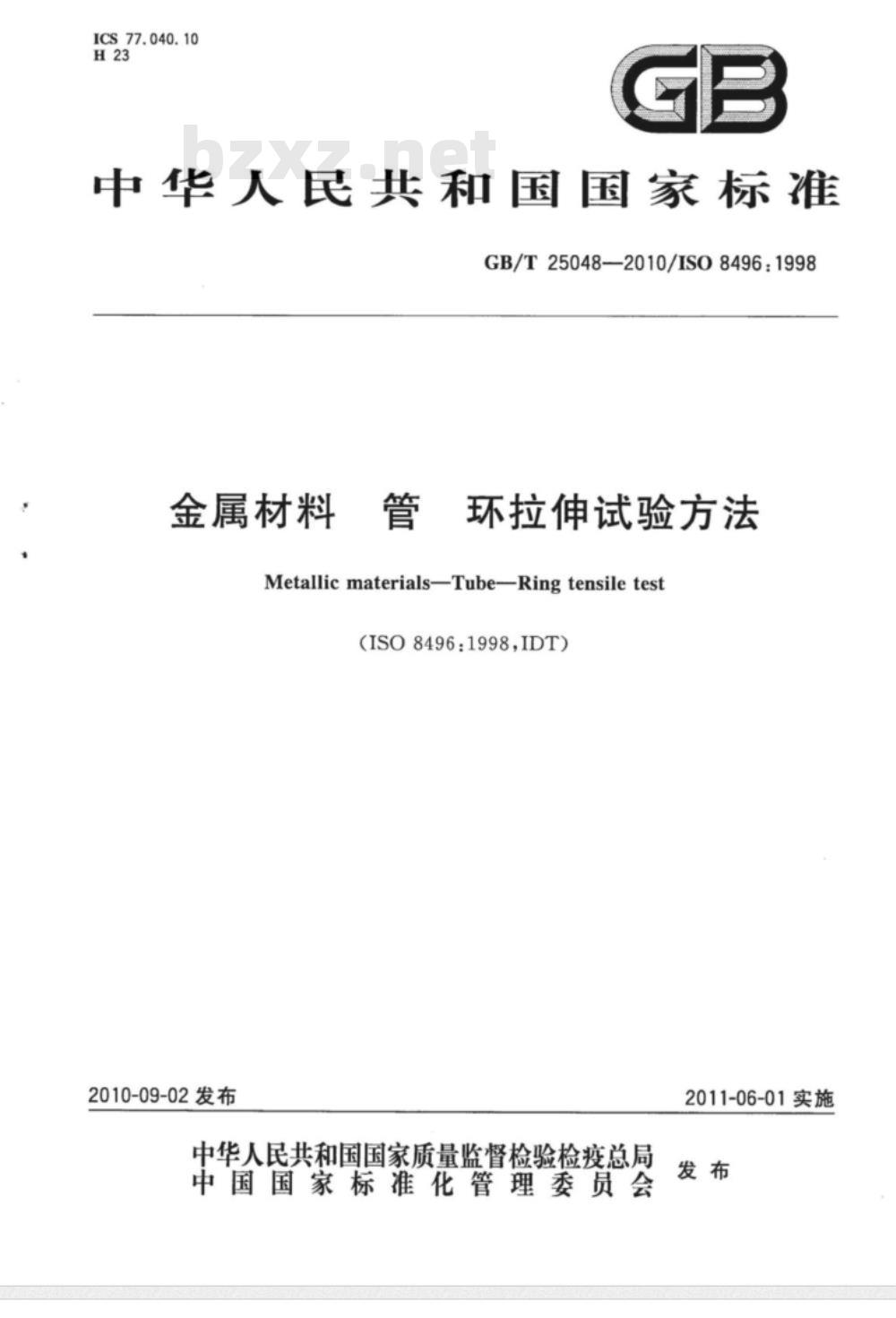

中华人民共和国国家标准
GB/T25048—2010/ISO8496:1998金属材料免费标准bzxz.net
环拉伸试验方法
Metallicmaterials-Tube-Ringtensiletest（ISO8496：1998,IDT）
2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-06-01实施

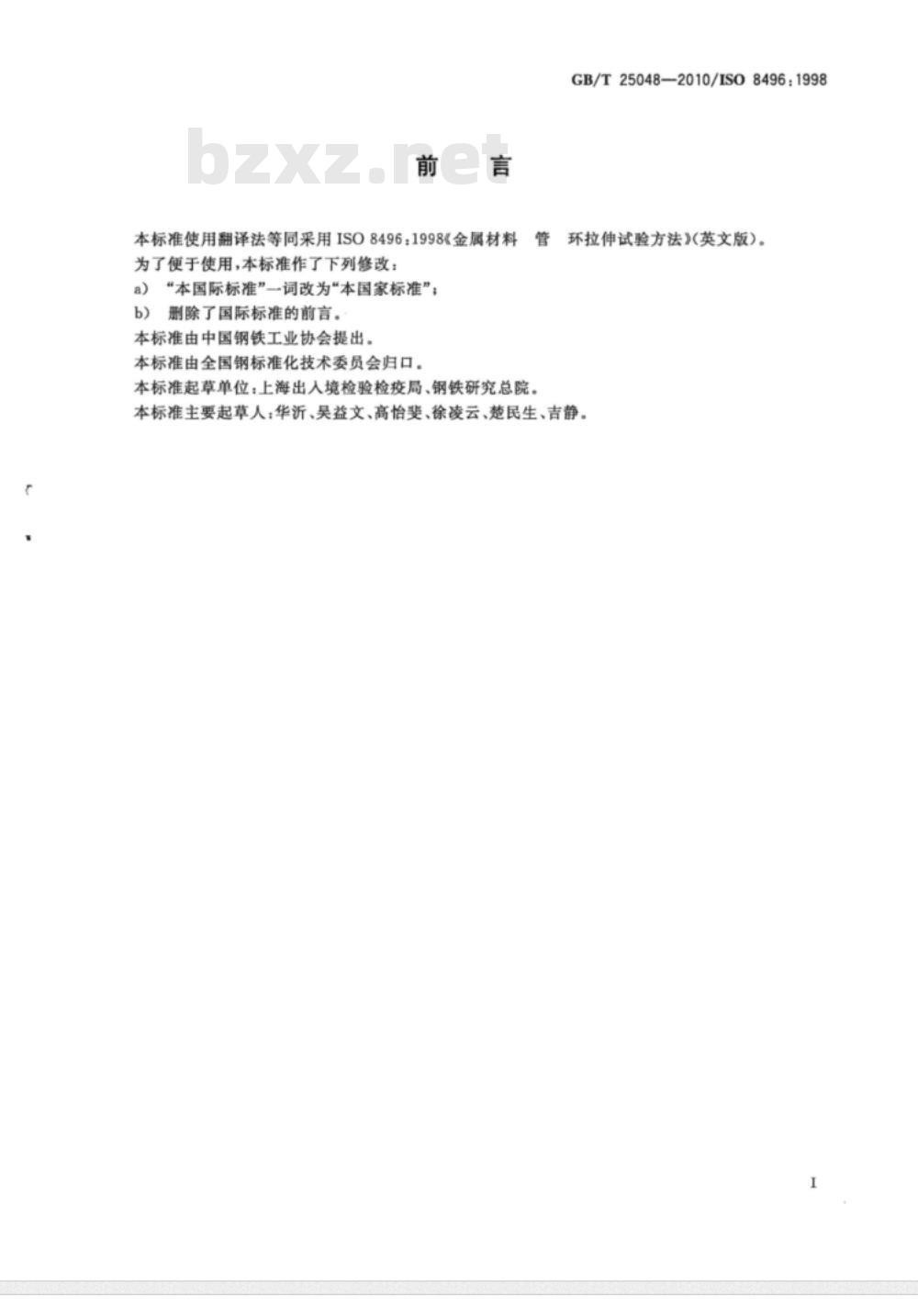

本标准使用翻译法等同采用ISO8496：1998《金属材料为了便于使用，本标准作了下列修改：a）“本国际标准”一词改为“本国家标准”；b）删除了国际标准的前言。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。管
本标准起草单位：上海出入境检验检疫局、钢铁研究总院。GB/T25048—2010/IS084961998
环拉伸试验方法》（英文版）。本标准主要起草人：华沂、吴益文、高怡斐、徐凌云、楚民生、吉静。范围
GB/T25048—2010/ISO8496：1998金属材料管
环拉伸试验方法
本标准规定了拉伸金属管环试样直至断裂而使金属管环试样表面和内部的缺陷暴露出来的试验方法。本标准也可用于评定金属管的延展性能。本标准适用于外径大于150mm、管壁厚不大于40mm且内径大于100mm的金属管。2原理
从金属管的一端切取一段管环试样，使金属管环试样发生环向应变直至断裂。3试验设备
两根圆柱销，两根直径相同且轴线平行的圆柱销可相对移动，并在移动过程中仍保持平行。3.1
单位为毫米

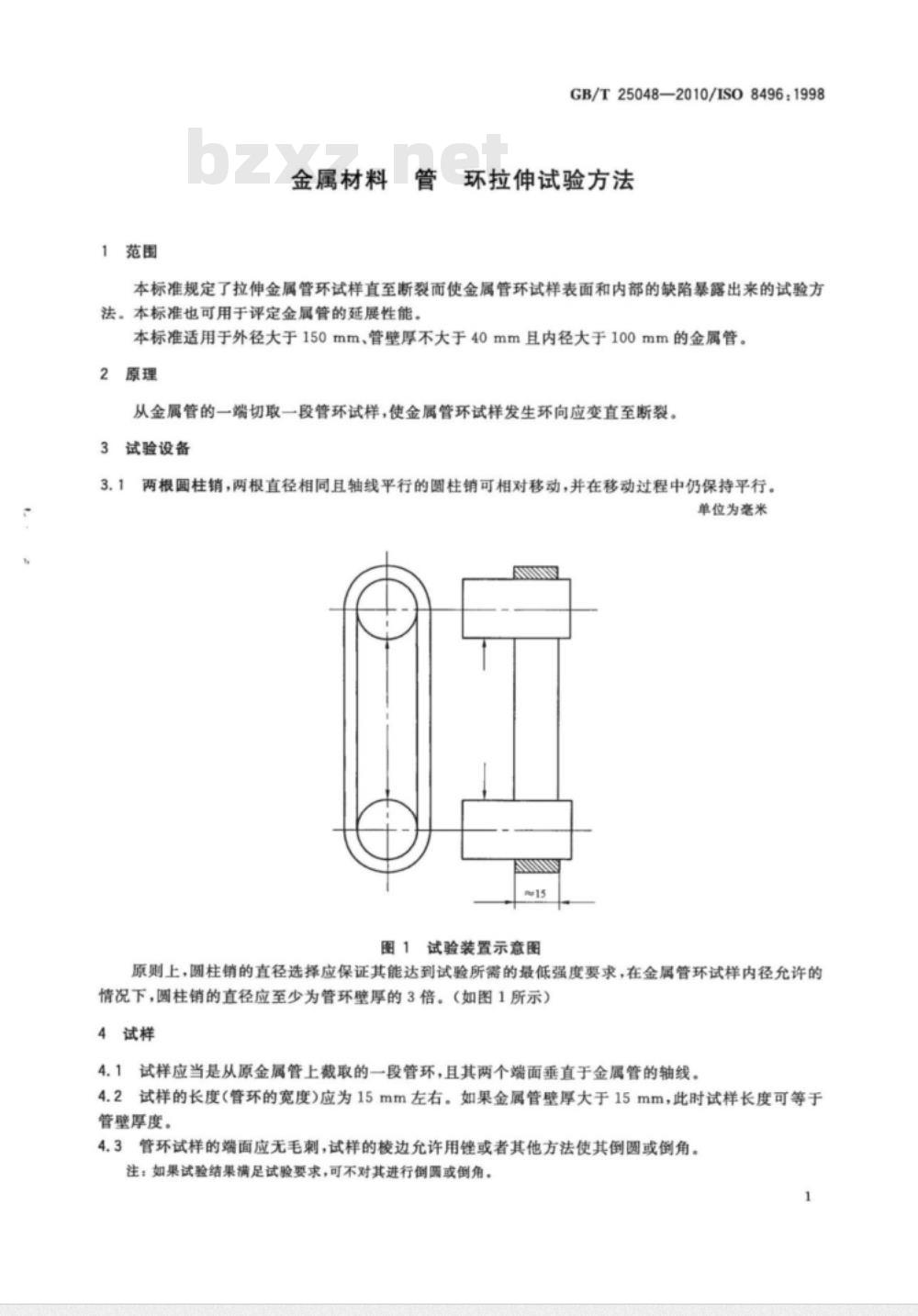

图1试验装置示意图
原则上，圆柱销的直径选择应保证其能达到试验所需的最低强度要求，在金属管环试样内径允许的情况下，圆柱销的直径应至少为管环壁厚的3倍。（如图1所示）4试样
4.1试样应当是从原金属管上截取的一段管环，且其两个端面垂直于金属管的轴线。4.2试样的长度（管环的宽度）应为15mm左右。如果金属管壁厚大于15mm，此时试样长度可等于管壁厚度。
4.3管环试样的端面应无毛刺，试样的棱边允许用锉或者其他方法使其倒圆或倒角。注：如果试验结果满足试验要求，可不对其进行倒圆或倒角。1

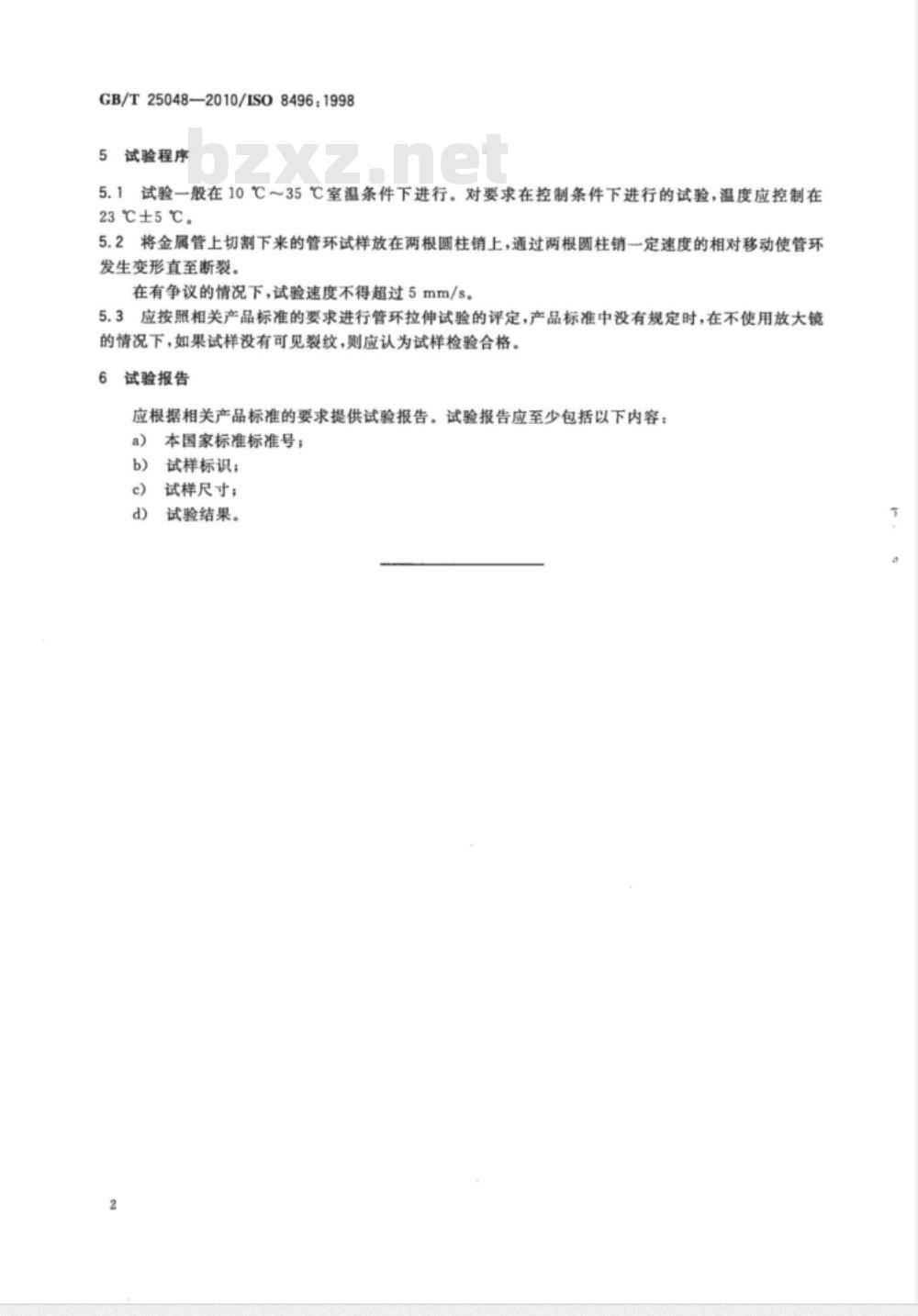

GB/T25048—2010/IS08496：19985试验程序
试验一般在10℃～35℃室温条件下进行。对要求在控制条件下进行的试验，温度应控制在5.1
23℃±5℃。
5.2将金属管上切割下来的管环试样放在两根圆柱销上，通过两根圆柱销一定速度的相对移动使管环发生变形直至断裂。
在有争议的情况下，试验速度不得超过5mm/s。5.3应按照相关产品标准的要求进行管环拉伸试验的评定，产品标准中没有规定时，在不使用放大镜的情况下，如果试样没有可见裂纹，则应认为试样检验合格。6
试验报告
应根据相关产品标准的要求提供试验报告。试验报告应至少包括以下内容：a)
本国家标准标准号；
试样标识；
试样尺寸；
试验结果。
