【国家标准(GB)】 原油水含量的自动测定 射频法

ICS75.040
中华人民共和宝标雅
GB/T25104—2010
原油水含量的自动测定
射频法
Crude oil-automatic determination of waterRF method2010-09-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-12-01实施

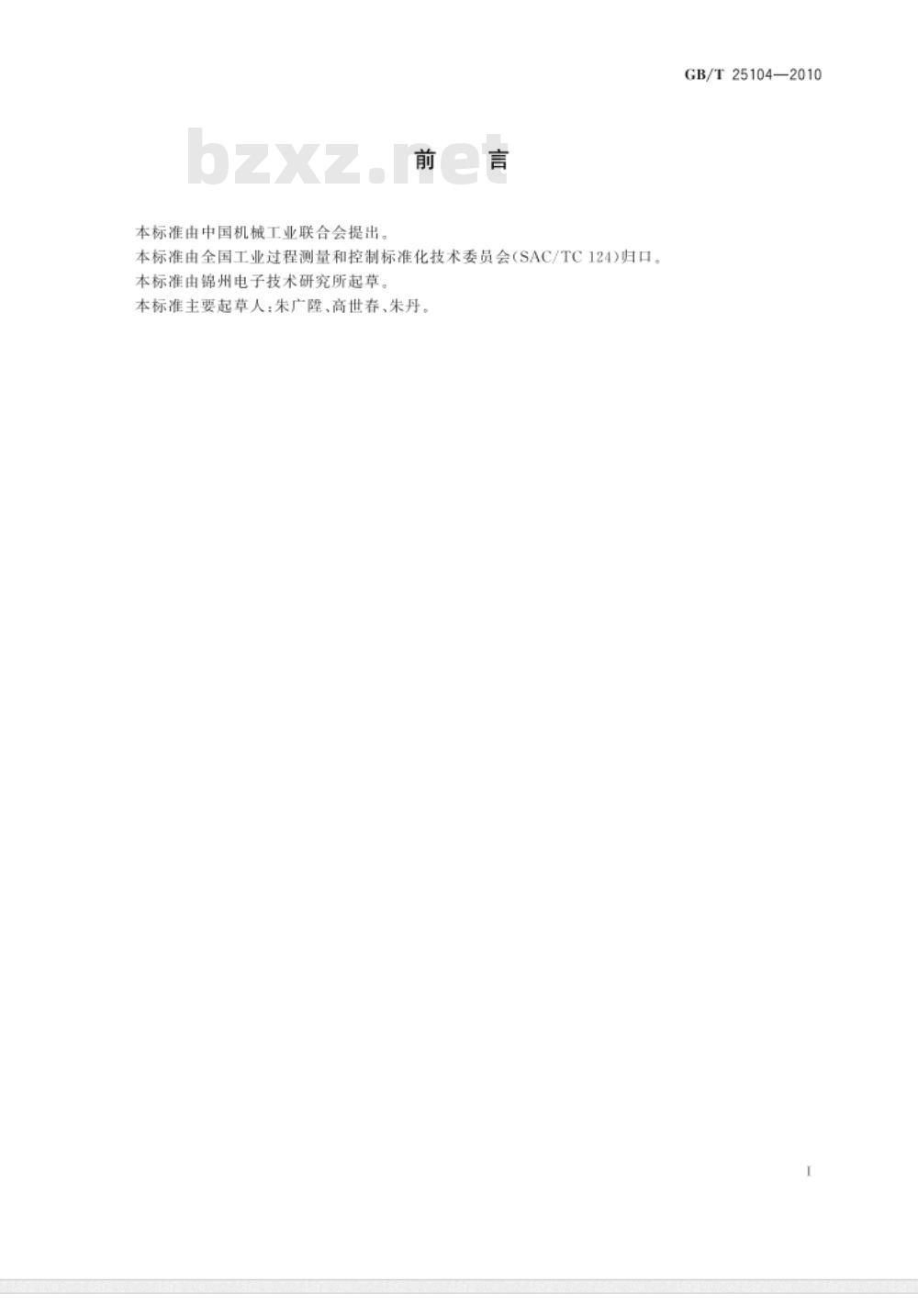

本标准由中国机械工业联合会提出。前言
本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。本标准由锦州电子技术研究所起草。本标准主要起草人：朱广降、高世春、朱丹。GB/T25104—2010

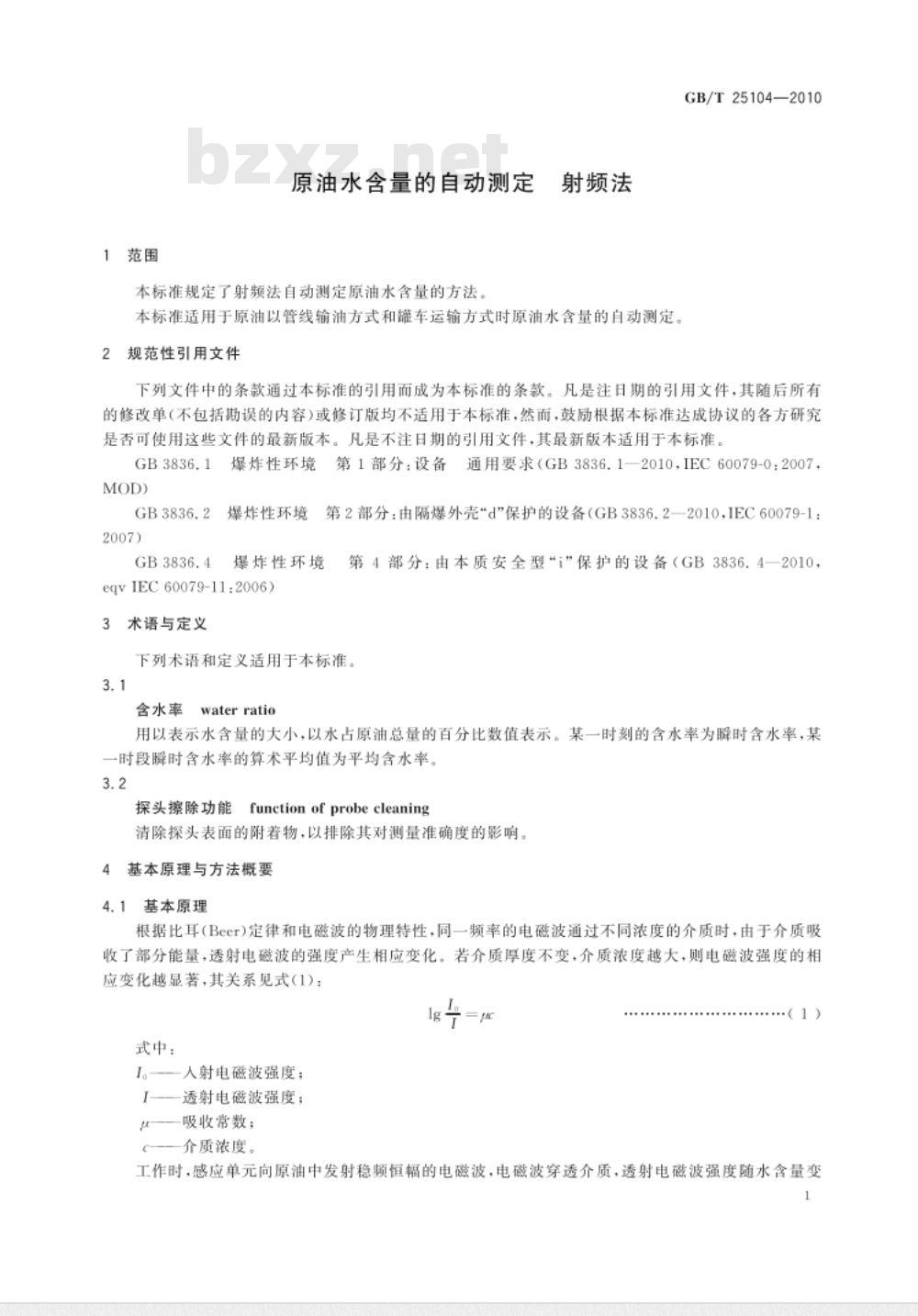

1范围
原油水含量的自动测定
本标准规定了射频法自动测定原油水含量的方法。射频法
本标准适用于原油以管线输油方式和罐车运输方式时原油水含量的自动测定。2规范性引用文件
GB/T25104—2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3836.1
GB 3836.4
爆炸性环境
爆炸性环境
爆炸性环境
eqvIEC 60079-11:2006)
3术语与定义
第1部分：设备
通用要求（GB3836.1—2010.IEC60079-0：2007，第2部分：由隔爆外壳d\保护的设备（GB3836.2一2010，IEC60079-1：第4部分：由本质安全型\”保护的设备（GB3836.4一2010，下列术语和定义适用于本标准。3.1
含水率bzxZ.net
waterratio
用以表示水含量的大小，以水占原油总量的百分比数值表示。某一时刻的含水率为瞬时含水率，某-时段瞬时含水率的算术平均值为平均含水率。3.2
探头擦除功能
functionof probecleaning
清除探头表面的附着物，以排除其对测量准确度的影响。4基本原理与方法概要
4.1基本原理
根据比耳(Beer)定律和电磁波的物理特性，同一频率的电磁波通过不同浓度的介质时，由于介质吸收了部分能量，透射电磁波的强度产生相应变化。若介质厚度不变，介质浓度越大，则电磁波强度的相应变化越显著，其关系见式（1)：式中：
I。人射电磁波强度；
I-透射电磁波强度；
——吸收常数；
C——介质浓度。
Ig= pe
·（1)
工作时，感应单元向原油中发射稳频恒幅的电磁波，电磁波穿透介质，透射电磁波强度随水含量变1
GB/T25104—2010

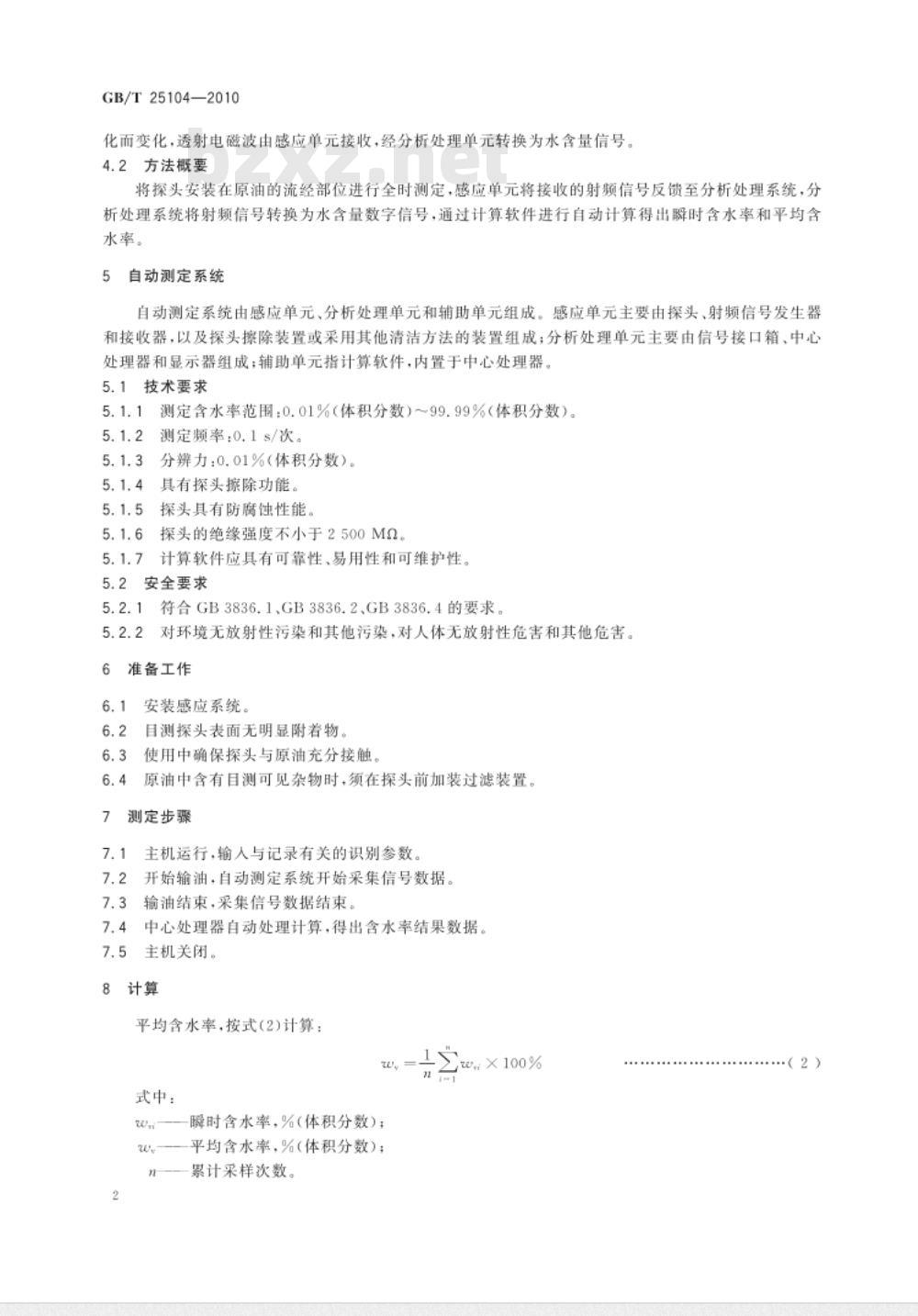

化而变化，透射电磁波由感应单元接收，经分析处理单元转换为水含量信号。4.2方法概要
将探头安装在原油的流经部位进行全时测定，感应单元将接收的射频信号反馈至分析处理系统，分析处理系统将射频信号转换为水含量数字信号，通过计算软件进行自动计算得出瞬时含水率和平均含水率。
5自动测定系统
自动测定系统由感应单元、分析处理单元和辅助单元组成。感应单元主要由探头、射频信号发生器和接收器，以及探头擦除装置或采用其他清洁方法的装置组成；分析处理单元主要由信号接口箱、中心处理器和显示器组成：辅助单元指计算软件，内置于中心处理器。5.1技术要求
测定含水率范围：0.01%（体积分数）~99.99%（体积分数）。测定频率：0.1s/次。
分辨力：0.01%（体积分数）。
具有探头擦除功能。
探头具有防腐蚀性能。
探头的绝缘强度不小于2500Mα
计算软件应具有可靠性、易用性和可维护性。5.2
安全要求
符合GB3836.1、GB3836.2、GB3836.4的要求。对环境无放射性污染和其他污染，对人体无放射性危害和其他危害。准备工作
安装感应系统。
目测探头表面无明显附着物。
使用中确保探头与原油充分接触。原油中含有目测可见杂物时，须在探头前加装过滤装置，测定步骤
主机运行，输人与记录有关的识别参数，开始输油，自动测定系统开始采集信号数据，输油结束，采集信号数据结束。中心处理器自动处理计算，得出含水率结果数据。7.5主机关闭。
8计算
平均含水率，按式(2)计算：
ewX100%
式中：
瞬时含水率，%（体积分数）；
平均含水率，%(体积分数)；
累计采样次数。
·（2)

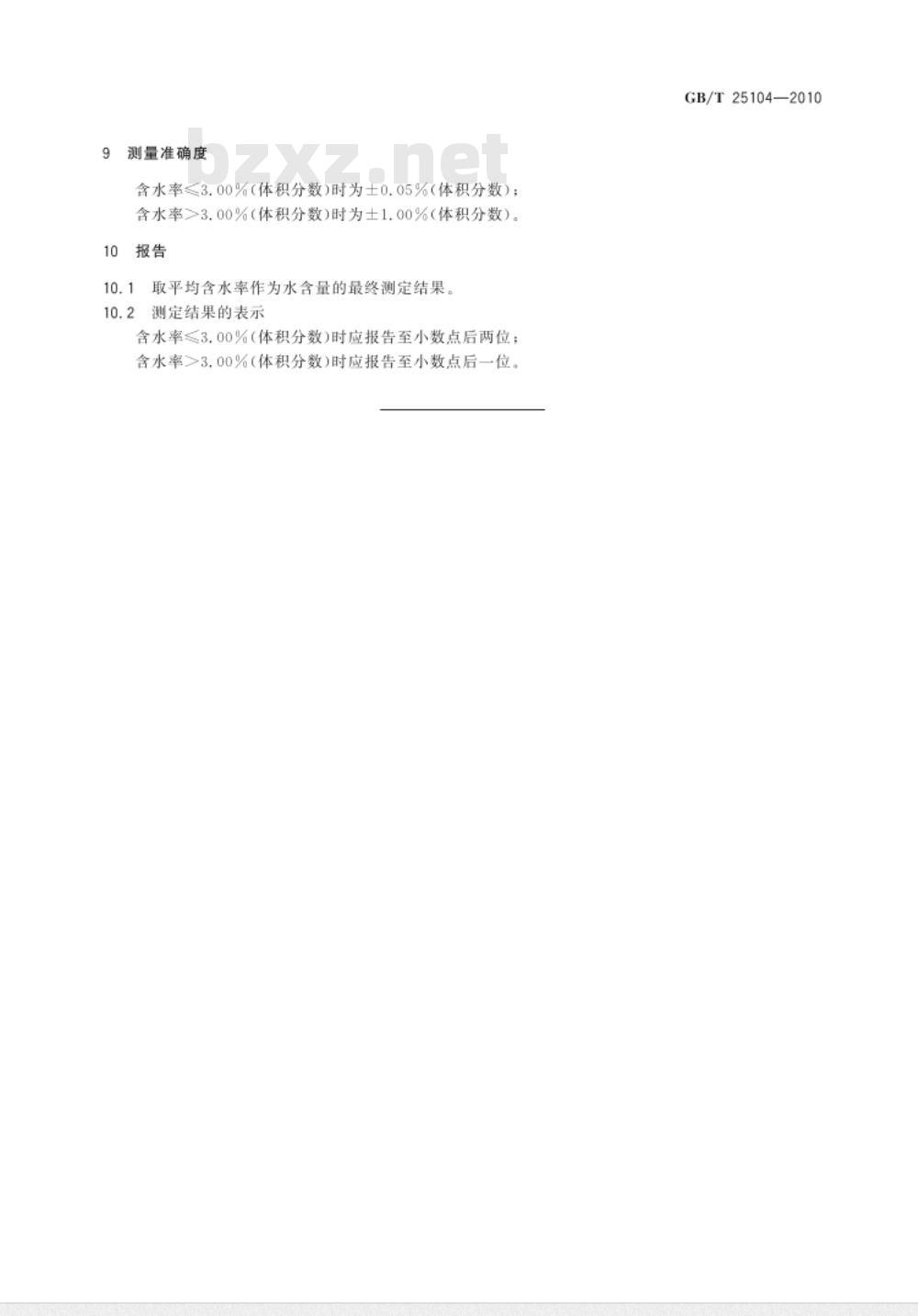

9测量准确度
含水率≤3.00%（体积分数)时为士0.05%（体积分数）；含水率>3.00%（体积分数)时为士1.00%（体积分数）。报告
10.1取平均含水率作为水含量的最终测定结果。2测定结果的表示
含水率≤3.00%（体积分数)时应报告至小数点后两位；含水率>3.00%（体积分数)时应报告至小数点后一位。GB/T25104—2010
