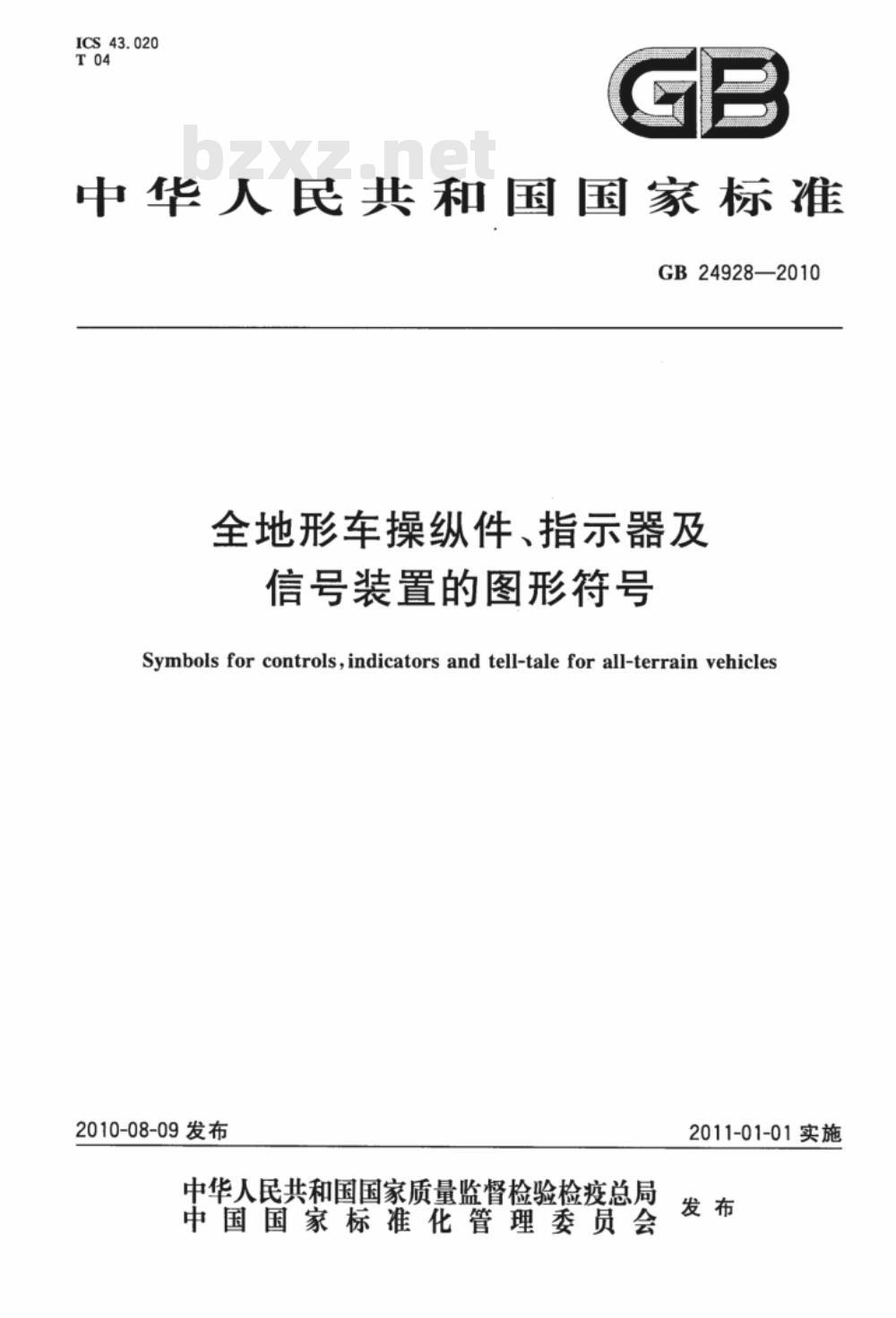

【国家标准(GB)】 全地形车操纵件、指示器及信号装置的图形符号

ICS43.020
中华人民共和国国家标准
GB24928—2010
全地形车操纵件、指示器及
信号装置的图形符号
Symbols for controls,indicators and tell-tale for all-terrain vehicles2010-08-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-01-01实施

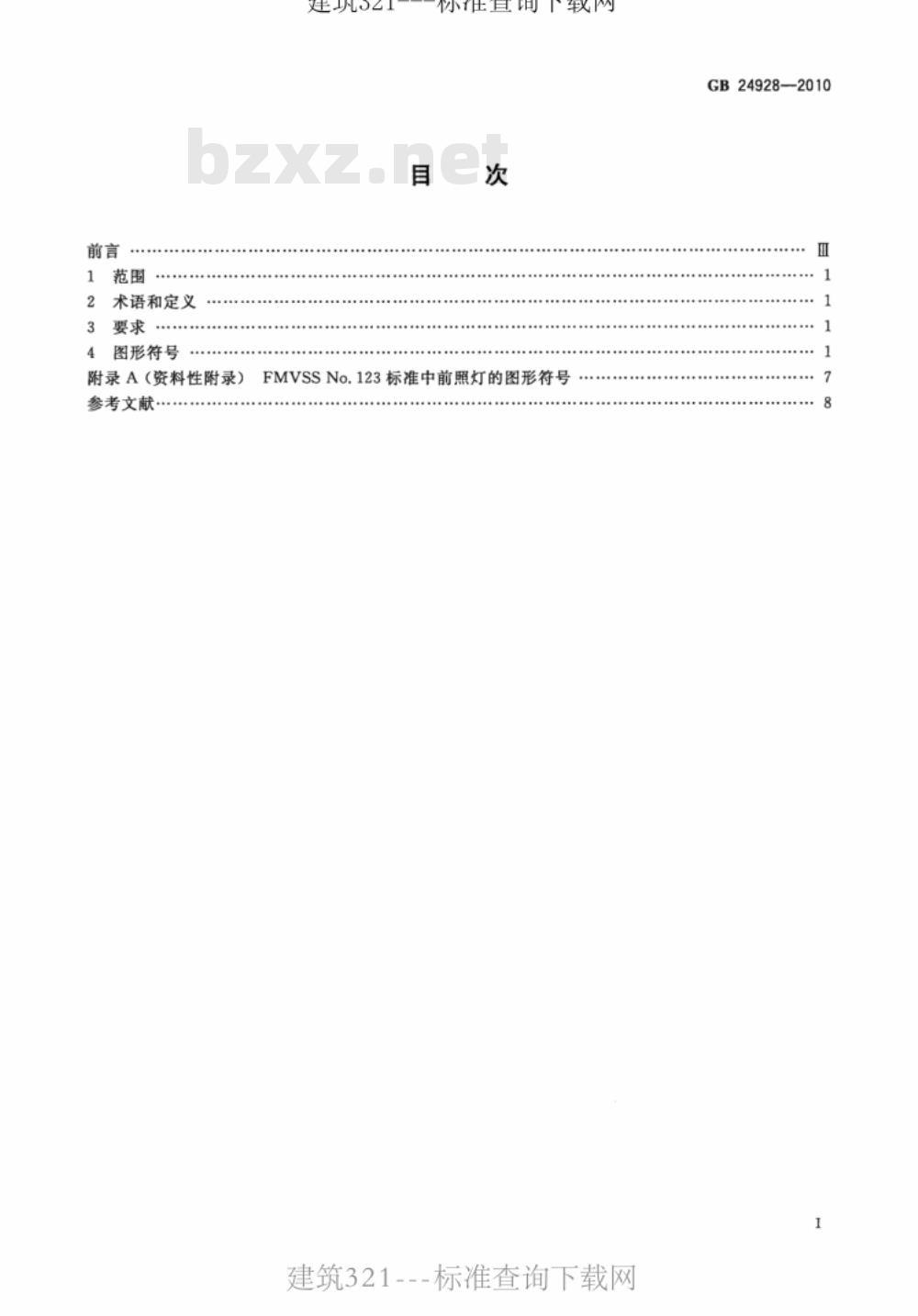

术语和定义
3要求
图形符号
附录A（资料性附录）
参考文献
建巩321
标准查询下载网
FMVSSNo.123标准中前照灯的图形符号建筑321---标准查询下载网
GB24928—2010

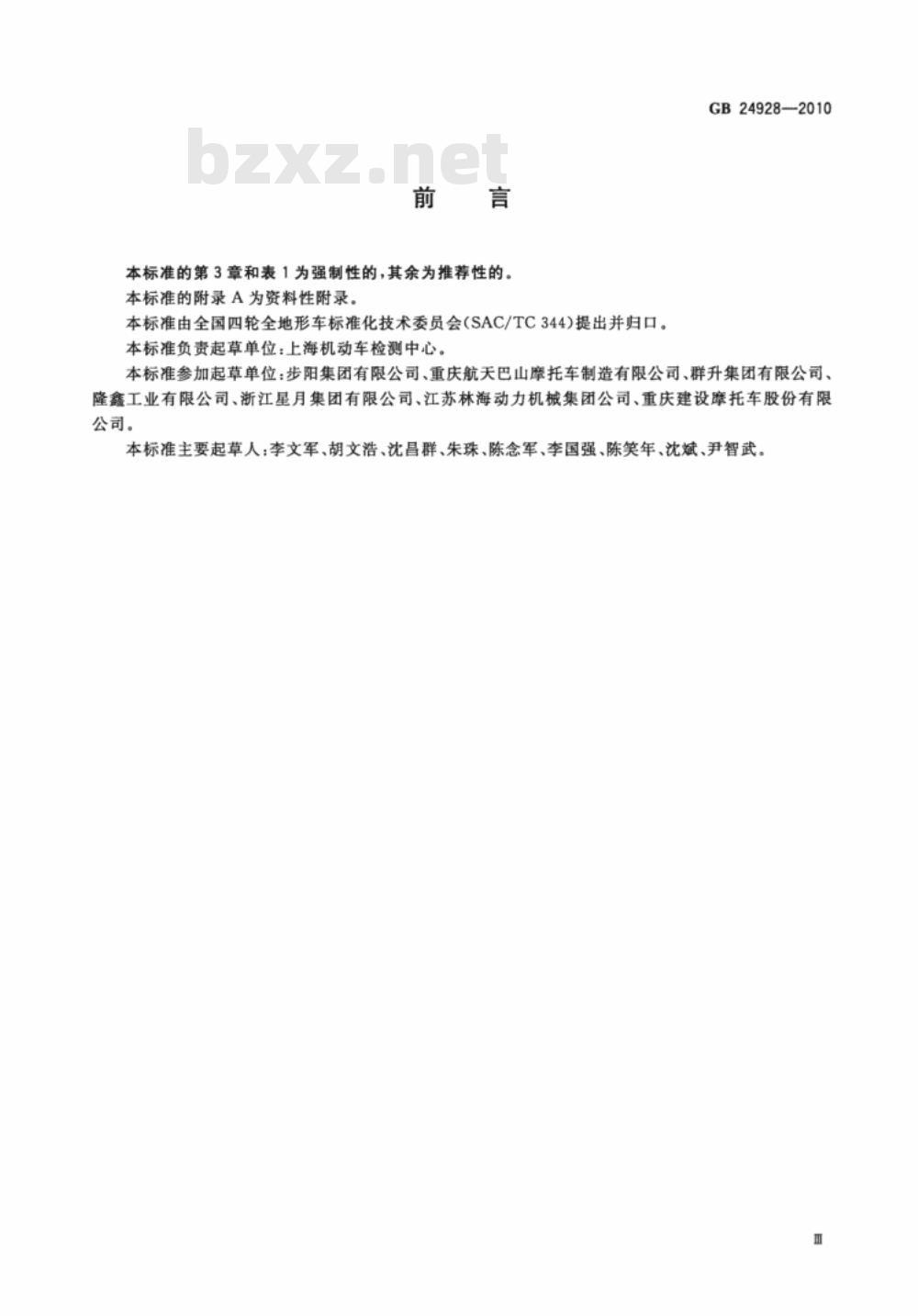

本标准的第3章和表1为强制性的，其余为推荐性的。本标准的附录A为资料性附录。
本标准由全国四轮全地形车标准化技术委员会（SAC/TC344)提出并归口。本标准负责起草单位：上海机动车检测中心GB24928—2010
本标准参加起草单位：步阳集团有限公司、重庆航天巴山摩托车制造有限公司、群升集团有限公司、隆鑫工业有限公司、浙江星月集团有限公司、江苏林海动力机械集团公司、重庆建设摩托车股份有限公司。
本标准主要起草人：李文军、胡文浩、沈昌群、朱珠、陈念军、李国强、陈笑年、沈斌、尹智武，m

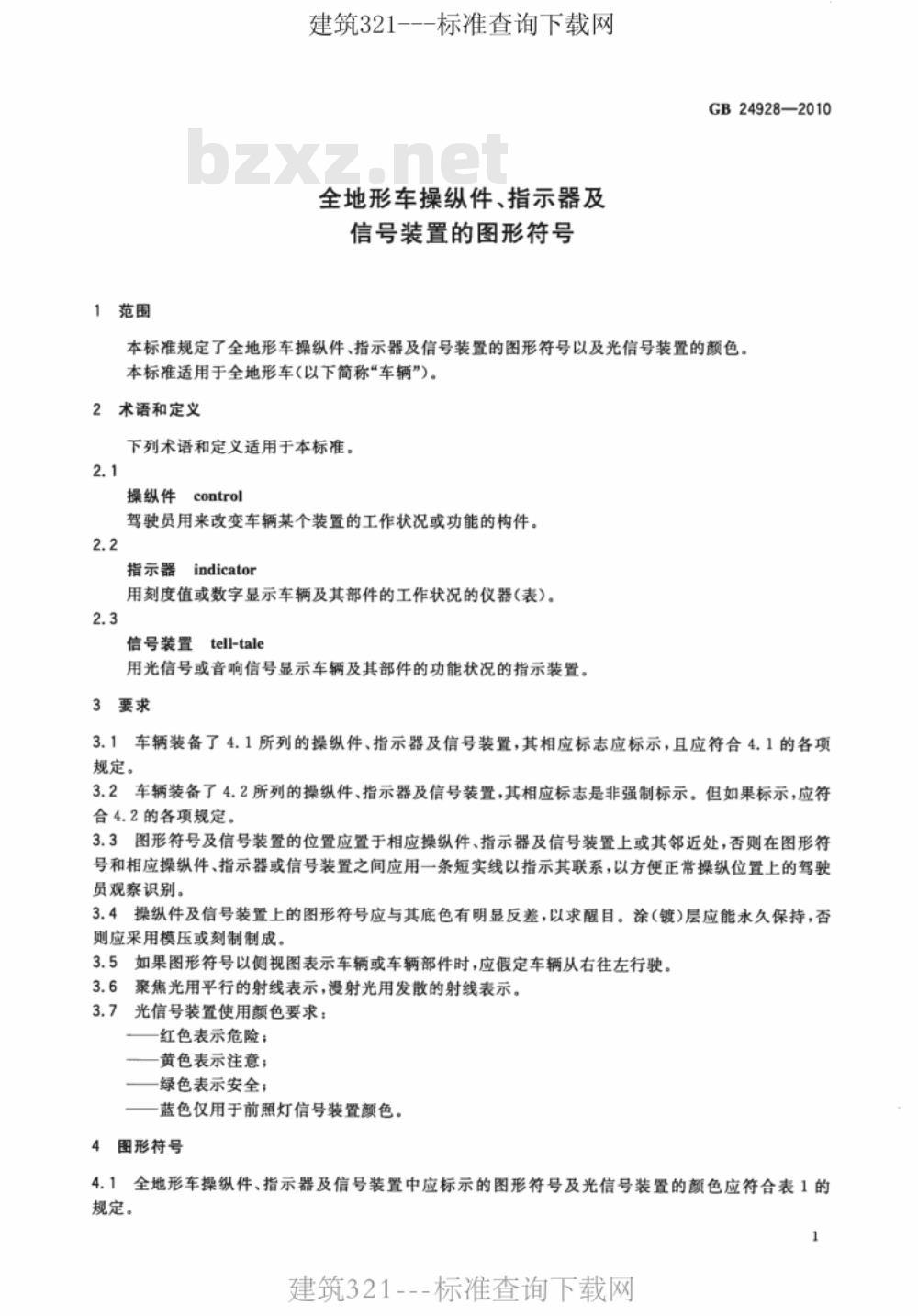

1范围
建筑321---标准查询下载网
全地形车操纵件、指示器及
信号装置的图形符号
GB24928—2010
本标准规定了全地形车操纵件、指示器及信号装置的图形符号以及光信号装置的额色。本标准适用于全地形车（以下简称“车辆”）。2术语和定义
下列术语和定义适用于本标准。2.1
操纵件control
驾驶员用来改变车辆某个装置的工作状况或功能的构件。2.2
指示器indicator
用刻度值或数字显示车辆及其部件的工作状况的仪器(表)。2.3
信号装置tell-tale
用光信号或音响信号显示车辆及其部件的功能状况的指示装置。3要求
3.1车辆装备了4.1所列的操纵件、指示器及信号装置，其相应标志应标示，且应符合4.1的各项规定。
3.2车辆装备了4.2所列的操纵件、指示器及信号装置，其相应标志是非强制标示。但如果标示，应符合4.2的各项规定。
3.3图形符号及信号装置的位置应置于相应操纵件、指示器及信号装置上或其邻近处，否则在图形符号和相应操纵件、指示器或信号装置之间应用一条短实线以指示其联系，以方便正常操纵位置上的驾驶员观察识别。
3.4操纵件及信号装置上的图形符号应与其底色有明显反差，以求醒目。涂（镀)层应能永久保持，否则应采用模压或刻制制成。
3.5如果图形符号以侧视图表示车辆或车辆部件时，应假定车辆从右往左行驶。3.6聚焦光用平行的射线表示，漫射光用发散的射线表示。3.7光信号装置使用颜色要求：
红色表示危险；
黄色表示注意；
绿色表示安全；
蓝色仅用于前照灯信号装置额色。4图形符号

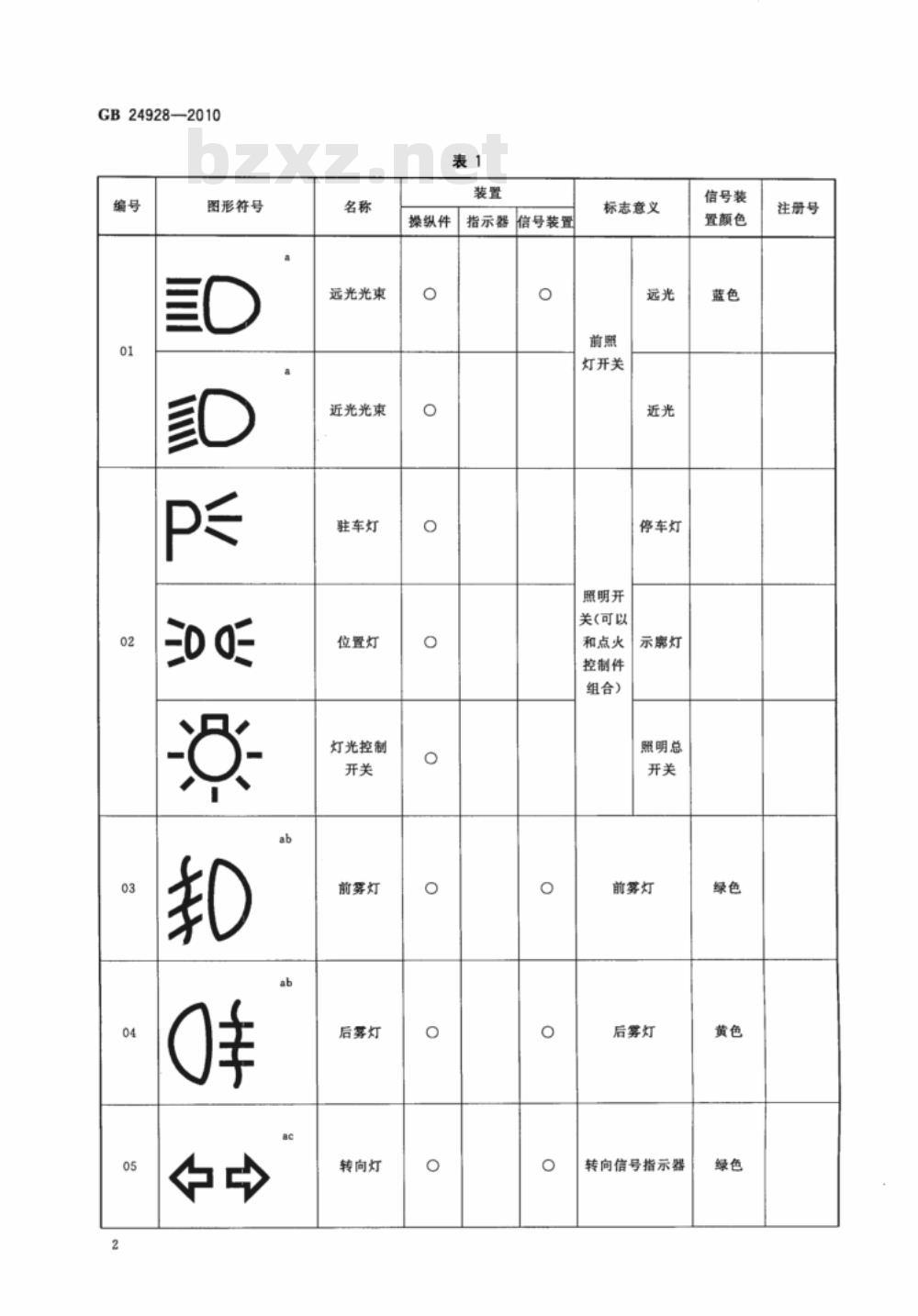

4.1全地形车操纵件、指示器及信号装置中应标示的图形符号及光信号装置的颜色应符合表1的规定。
建筑321---标准查询下载网
GB24928—2010
图形符号
远光光束
近光光束
驻车灯
位置灯
灯光控制
前雾灯
后雾灯
转向灯
操纵件
指示器信号装置
标志意义
灯开关
照明开
关(可以
和点火
控制件
组合）
停车灯
示廊灯
照明总
前雾灯
后雾灯
转向信号指示器
信号装
置颜色
注册号
图形符号
建筑321---标准查询下载网
表1(续)
危险警告灯
雨刮器
燃油量
指示器
蓄电池充电
电起动机
发动机冷却
液温度
ABS失效
操纵件
指示器
信号装置
标志意义
危险警告
风窗玻璃刮
燃油液面高度
蓄电池充电状况
起动电机
发动机冷却
液温度
制动防抱死
系统故障
建筑321---标准查询下载网
GB24928—2010
信号装
置颜色
注册号
GB24928—2010
图形符号
补充发
动机制
动控制
补充发
动机制
动控制
动力蓄
电池充电
电动机及
控制器过热
充电线连接
运行准备
表1(续)
操纵件
指示器
信号装置
标志意义
发动机
点火停
空档指示器
倒车灯wwW.bzxz.Net
动力蓄电池充
电状态(适用于
电动全地形车)
电动机及控制
器过热(适用于
电动全地形车）
充电线连接
(适用于电动
全地形车）
运行准备就绪
(适用于电动
全地形车）
信号装
置颜色
注册号
图形符号
建筑321---标准查询下载网
表1(续)
系统故障
操纵件
8标志边框内的无色部分或轮廊线之间可涂实。装置
指示器
信号装置
b前、后雾灯使用同一个操纵件控制时可用前雾灯的标志。c允许将左指示器及右指示器箭头分作两个符号。标志意义
系统故障
(适用于电动
全地形车）
d该标志仅用于操纵件或红色信号灯上，可以同时用05转向灯两个箭头代替。e该标志如采用液晶显示的方式，允许其采用闪烁的形式代替信号装置。f“系统故障”包括漏电故障。
注：表中符号\O\表示设有该装置。GB24928—2010
信号装
置顏色
注册号
全地形车操纵件、指示器及信号装置中可标示的图形符号及光信号装置的颜色应符合表2的4.2
规定。
图形符号
电喷发动
机故障
驻车制动
发动机
润滑油
手控制
阻风门
操纵件
指示器信号装置
标志意义
电喷发动机故障
驻车制动装置
发动机润滑油
手动阻风阀
(冷起动装置）
建筑321---标准查询下载网
信号装
置颜色
注册号
GB24928—2010
图形符号
燃油箱
关闭阀
安全带
动力蓄电
池故障
动力蓄电
池切断
表2（续）
操纵件
指示器
信号装置
标志边框内的无色部分或轮廊线之间可涂实。b该标志可以采用大写英文“OFF\代替。C该标志可以采用大写英文“ON”代替。注：表中符号“O”表示设有该装置。6
标志意义
安全带警告
动力蓄电池
故障(适用于电
动全地形车)
动力蓄电池切断
（适用于电动
全地形车）
信号装
置颜色
注册号
建筑321---标准查询下载网
(资料性附录）
FMVSSNo.123标准中前照灯的图形符号美国标准中前照灯远光的图形符号为：A.1
A.2美国标准中前照灯近光的图形符号为：D
建筑321---标准查询下载网
GB24928—2010
GB24928-2010
打印日期：2011年2月16日F009
中华人民共
专和国
国家标准
全地形车操纵件、指示器及
信号装置的图形符号
GB24928—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2011年1月第一版
印张1字数16千字
2011年1月第一次印刷
书号：155066·1-40574定价
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
