【国家标准(GB)】 电子工程防静电设计规范

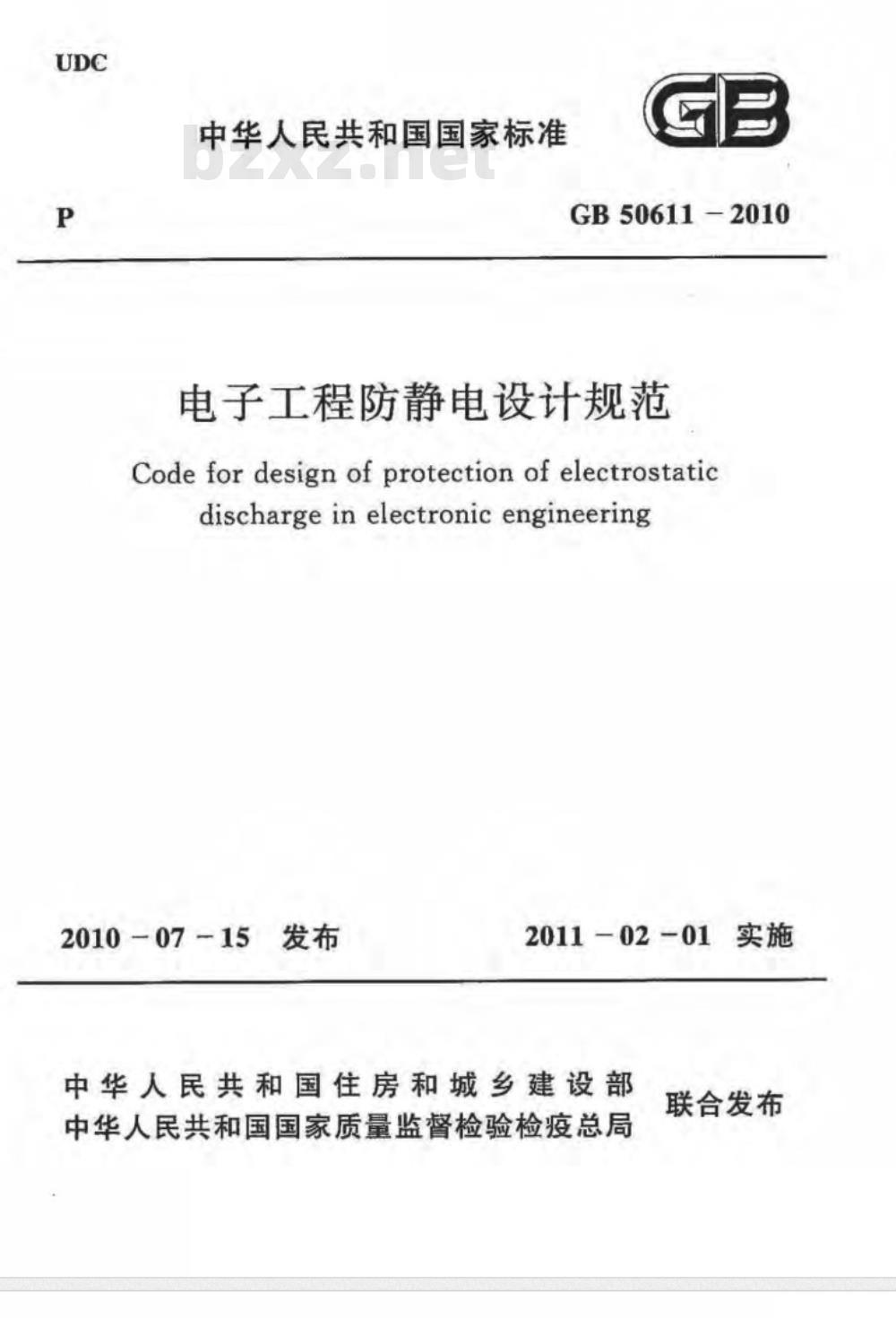

中华人民共和国国家标准
GB50611-2010
电子工程防静电设计规范
Code for design of protection of electrostaticdischarge in electronic engineering2010-07-15发布
2011-02-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布bZxz.net

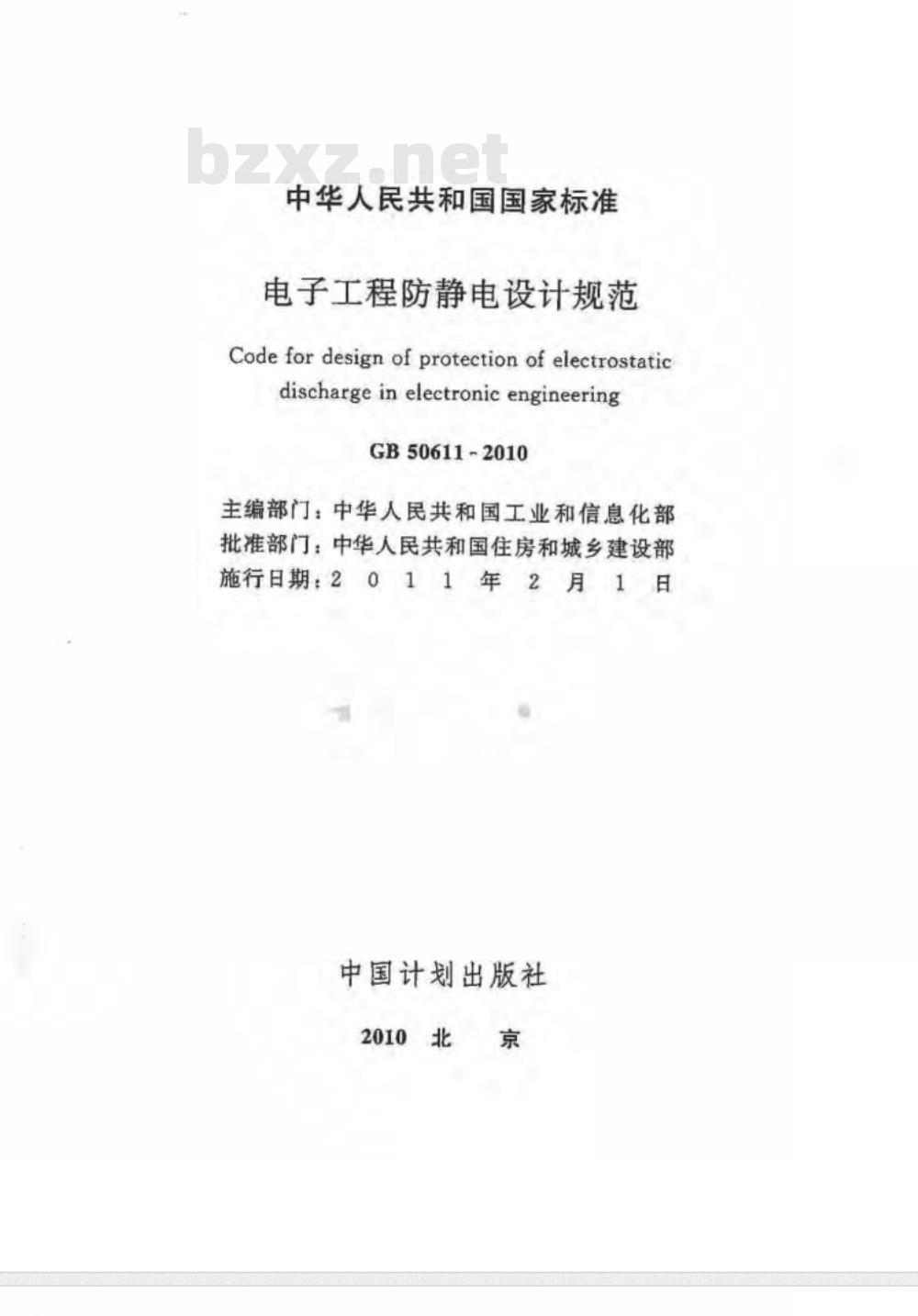

中华人民共和国国家标准
电子工程防静电设计规范
Code for design of protection of electrostaticdischarge in electronic engineeringGB50611-2010
主编部门：中华人民共和国工业和信息化部批准部门：中华人民共和国住房和城乡建设部施行日期：20
11年2月1日
中国计划出版社
2010北京

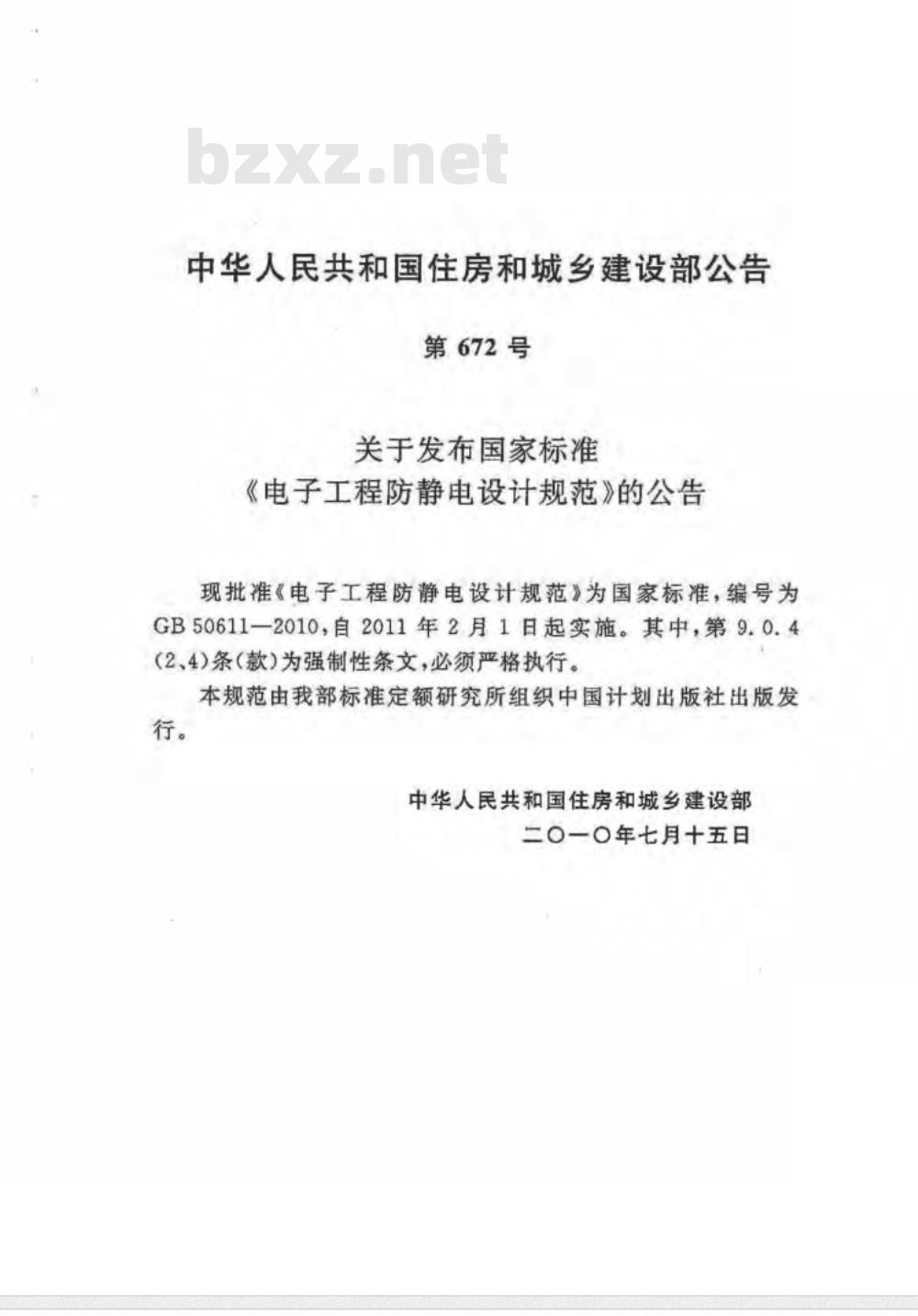

中华人民共和国住房和城乡建设部公告第672号
关于发布国家标准
《电子工程防静电设计规范》的公告现批准《电子工程防静电设计规范》为国家标准，编号为GB50611一2010，自2011年2月1日起实施。其中，第9.0.4(2、4)条(款)为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一〇年七月十五日

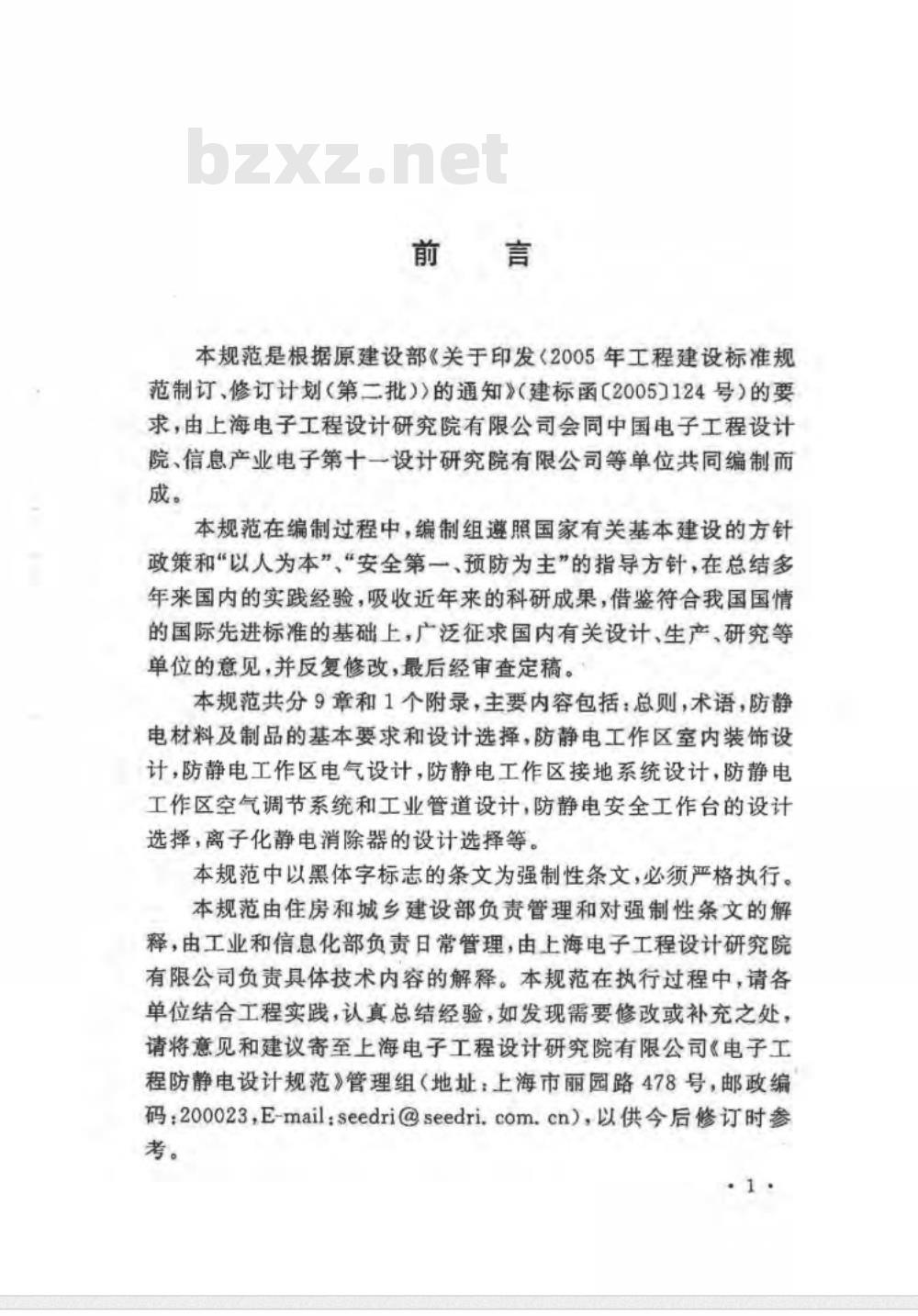

本规范是根据原建设部《关于印发《2005年工程建设标准规范制订、修订计划（第二批）》的通知》（建标函【2005］124号）的要求，由上海电子工程设计研究院有限公司会同中国电子工程设计院、信息产业电子第十一设计研究院有限公司等单位共同编制而成。
本规范在编制过程中，编制组遵照国家有关基本建设的方针政策和“以人为本”“安全第一、预防为主”的指导方针，在总结多年来国内的实践经验，吸收近年来的科研成果，借鉴符合我国国情的国际先进标准的基础上，广泛征求国内有关设计、生产，研究等单位的意见，并反复修改，最后经审查定稿。本规范共分9章和1个附录，主要内容包括：总则，术语，防静电材料及制品的基本要求和设计选择，防静电工作区室内装饰设计，防静电工作区电气设计，防静电工作区接地系统设计，防静电工作区空气调节系统和工业管道设计，防静电安全工作台的设计选择，离子化静电消除器的设计选择等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由工业和信息化部负责日常管理，由上海电子工程设计研究院有限公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄至上海电子工程设计研究院有限公司电子工程防静电设计规范》管理组（地址：上海市丽园路478号，邮政编码：200023，E-mail：seedri@seedri.com.cn），以供今后修订时参考。

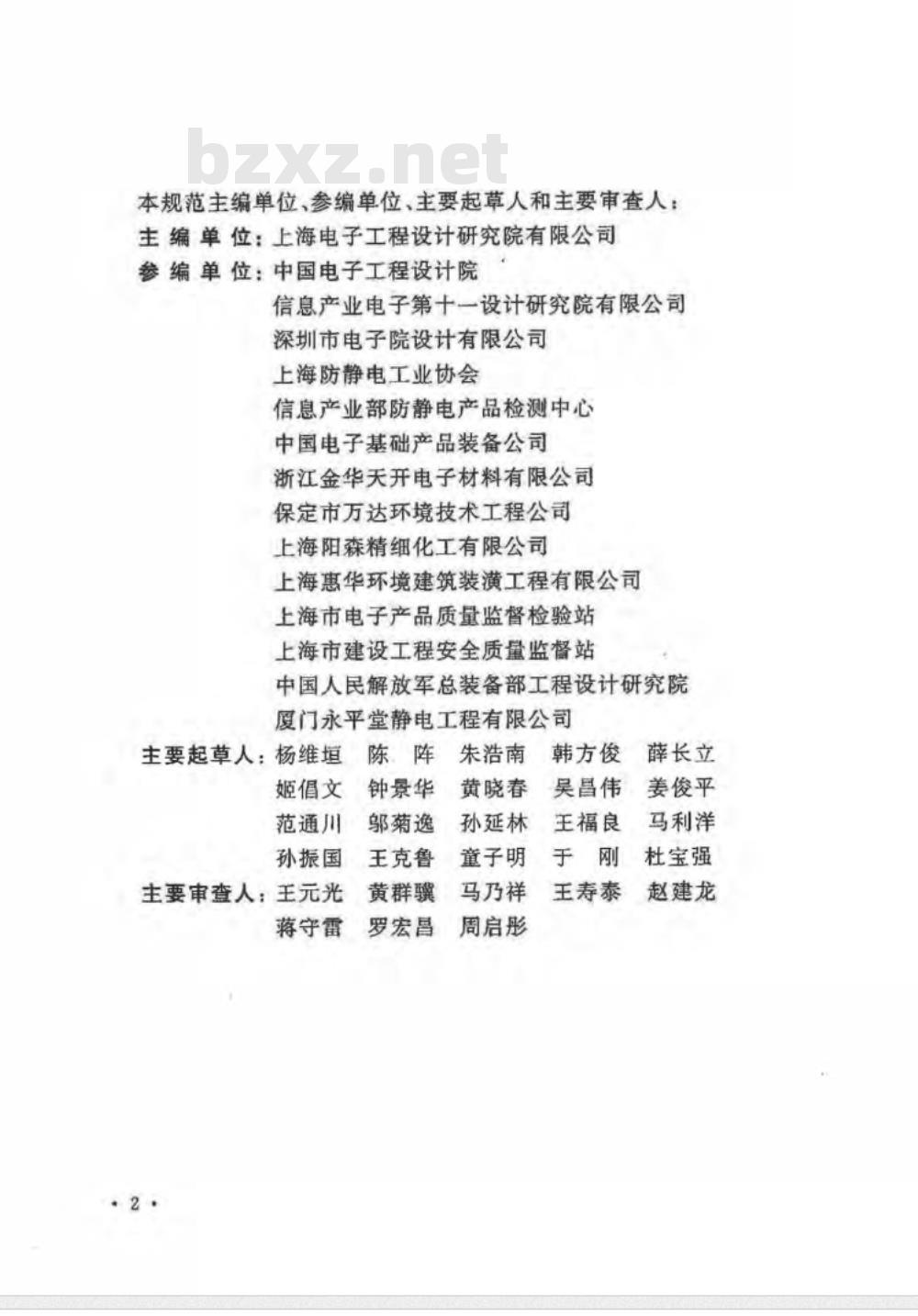

本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：上海电子工程设计研究院有限公司参编单位：中国电子工程设计院信息产业电子第十一设计研究院有限公司深圳市电子院设计有限公司
上海防静电工业协会
信息产业部防静电产品检测中心中国电子基础产品装备公司
浙江金华天开电子材料有限公司保定市万达环境技术工程公司
上海阳森精细化工有限公司
上海惠华环境建筑装潢工程有限公司上海市电子产品质量监督检验站上海市建设工程安全质量监督站中国人民解放军总装备部工程设计研究院厦门永平堂静电工程有限公司
主要起草人：杨维垣陈阵朱浩南韩方俊薛长立
吴昌伟，姜俊平
黄晓春
姬倡文
钟景华
范通川
孙振国
主要审查人：主元光
蒋守雷
邬菊逸孙延林
王克鲁
黄群骥
罗宏昌
童子明
马乃祥
周启彤
王福良马利洋
杜宝强
赵建龙
王寿泰
防静电材料及制品的基本要求和设计选择3.1防静电材料及制品的基本要求防静电材料及制品的设计选择·3.2
防静电工作区室内装饰设计
4.1地面设计
4.2项棚和墙面设计
4.3门窗和其他装修设计
防静电工作区电气设计
防静电工作区接地系统设计
防静电工作区空气调节系统和工业管道设计防静电安全工作台的设计选择
9离子化静电消除器的设计选择
附录A防静电工作区设计分级标准适用场所本规范用词说明
引用标准名录
附：条文说明
（8）
General provisions
2Terms
Contents
3The basic requirements and design selections ofantistatic materials and products3.1 The basic requirements of antistatic materials andproducts
3.2Thedesign selections of antistatic materials and products4Thedesign of indoor decorationin electrostaticdischargeprotected area
4.1Thedesign of floor
4.2Thedesign of ceiling and wall surface.4.3Thedesign of door,window and otherdecoration(1)
（6）
.（6)
（8）
........
5 Electric design in electrostatic discharge protectedarea
Grounding system design in electrostatic discharge6
protected area
7Heating ventilation and air conditioning and industrialpipeline design in electrostatic discharge protectedarea
The design selections of antistatic control8
worktable
9 The design selections of ionizating staticeliminator
Appendix AApplicable location fordesign classification.2
（13)
（16)
（18)
standard of electrostatic discharge protectedarea
Explanation of wording inthiscodeList of quoted standards
AdditionExplanation of provisions(21)
1.0.1为适应电子工程室内防静电设计的要求，规范电子工业建设工程防静电工作区的设计、治理的措施和实施方法，制定本规范。
1.0.2本规范适用于电子工业领域的新建、扩建和改建工程中室内防静电设计。
1.0.3防静电工作区设计应遵循下列原则：1应根据工艺配置的技术要求，预估工作区静电控制的期望目标，确定静电电位控制的目标值。2应根据防静电工作区构成因素和不同的防静电工作区使用要求，选择经济和有效的设计方案。3应根据防静电工作区质量控制要索，采取对应的预防措施、进行系统综合设计。
1.0.4防静电工作区设计应选用静电耗散型或导静电型材料，并应建立可靠的静电接地系统，同时应控制环境温湿度。1.0.5防静电工作区设计标准应分为三级，一级标准应为室内控制静电电位绝对值不大于100V；二级标准应为室内控制静电电位绝对值不大于200V：三级标准应为室内控制静电电位绝对值不大于1000V。
防静电工作区设计分级标准适用场所可按本规范附录A确定。
1.0.6电子工业领域的防静电设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2术语
2.0.1静电electrostatic
一种处于相对稳定状态但不是静止不动的电荷，由它所引起的磁场效应较之电场效应可以忽略不计。可由物质的接触与分离、介质极化和带电微粒的附着等物理过程而产生。2.0.2静电放电（ESD）
electrostatic discharge
当带静电物体表面的场强超过周围介质的绝缘击穿场强时，因介质电离而使带电体上的电荷部分或全部消失的现象。2.0.3静电危害electrostaticharm因静电放电产生的电磁辐射或静电感应而对电子元器件及仪器产生的有害影响。
2.0.4电晕放电
corona discharge
发生电场不均匀的，场强较高的电离放电现象，并伴有蓝紫色荧光。
2.0.5室内静电电位
innerelectrostaticpotential
在设定的区域环境内，任一物体对地的静电电位差。2.0.6静电放电敏感（ESDS)
electrostatic discharge sensi-产品性能受静电放电影响或损坏的敏感性，简称静电敏感。2.0.7静电噪声
electrostatic noise
由于静电放电产生的电磁波辐射对电子装置、通信设施等产生的电磁干扰。
2.0.8防静电工作区（EPA）
ted area
electrostatic discharge protec-配备各种防静电设备和器材、能限制静电电位、具有确定边.2
界适于从事静电防护操作的特定工作环境。2.0.9防静电工作区质量控制要素qualitycontrolelementsin electrostatic discharge protected area决定室内静电电位控制效果的主要环境因素。包括材料和构造形式、气候和环境条件、接地、器材和器具的静电性能、工艺流程、技术管理制度等。
2.0.10静电感应electrostaticinduction在静电场影响下引起物体上的电荷重新分布的现象。2.0.11静电泄漏electrostaticleakage带电体上的电荷通过其内部或表面等途径使之部分或全部消失的现象。亦称静电泄放。
2.0.12屏蔽shielding
把带电体或非带电体置于接地的封闭或近乎封闭的金属外壳或金属栅网内，限制静电场穿过的措施。2.0.13表面电阻
surface resistance
在与材料同一表面上相接触的两个规定形状的电极间施加的直流电压与流过两电极间的稳态电流之商。2.0.14体积电阻
volumeresistance
在材料相对两表面上放置的两个规定形状的电极间施加的直流电压与流过两电极间的稳态电流之商。2.0.15表面电阻率
surface resistivity
沿试样表面电流方向的直流电场强度与单位长度的表面传导电流线密度之比。
2.0.16体积电阻率
volumeresistivity
沿试样体积电流方向的直流电场强度与该处的电流面密度之比。
2.0.17对地电阻
resistance to earth
在被测物体表面一点对接地连接点或防静电接地装置之间的电阻。
