【国家标准(GB)】 碗扣式钢管脚手架构件

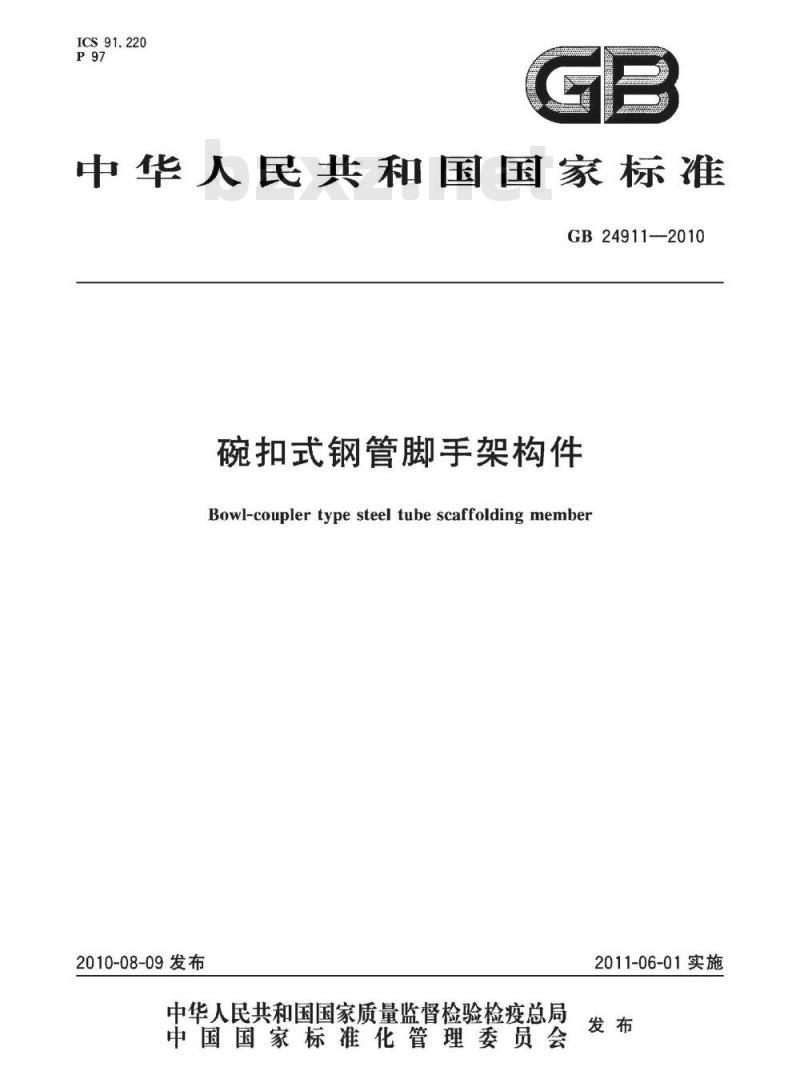

ICS91.220
中华人民共和国国家标准
GB24911—2010
碗扣式钢管脚手架构件
Bowl-coupler type steel tube scaffolding member2010-08-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-06-01实施

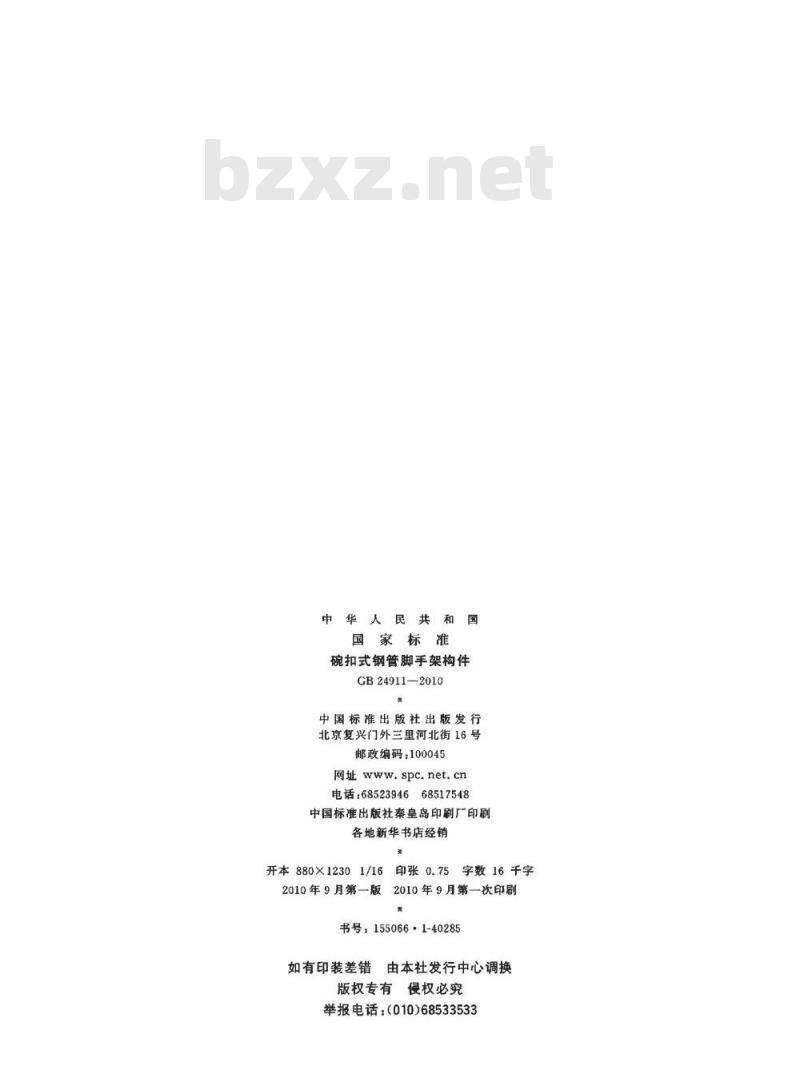

中华人民共和
国家标准
碗扣式钢管脚手架构件
GB24911—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
字数16千字
2010年9月第一版2010年9月第一次印刷*
书号：155066：1-40285
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010）68533533

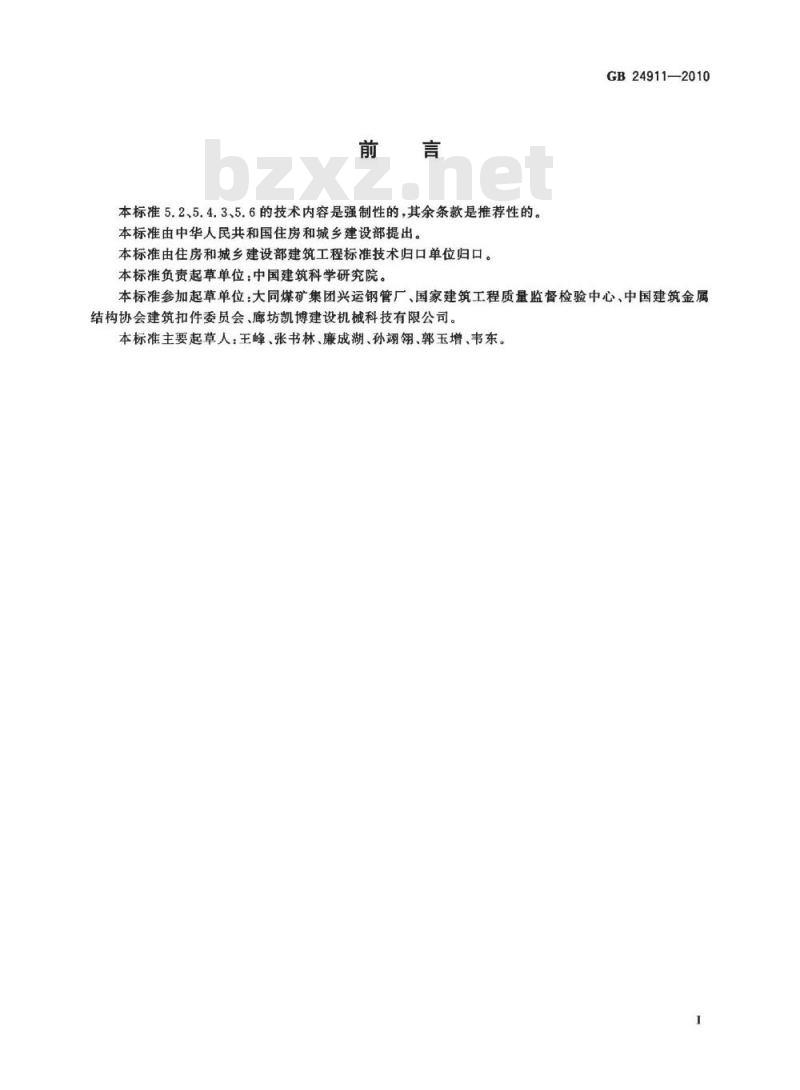

http：//foodmate.net前言
本标准5.2、5.4.3.、5.6的技术内容是强制性的，其余条款是推荐性的。本标准由中华人民共和国住房和城乡建设部提出。本标准由住房和城乡建设部建筑工程标准技术归口单位归口。本标准负责起草单位：中国建筑科学研究院。GB24911—2010
本标准参加起草单位：大同煤矿集团兴运钢管厂、国家建筑工程质量监督检验中心、中国建筑金属结构协会建筑扣件委员会、廊坊凯博建设机械科技有限公司。本标准主要起章人：主峰、张书林、廉成湖、孙翊翎、郭玉增、韦东。I
http：//1范围

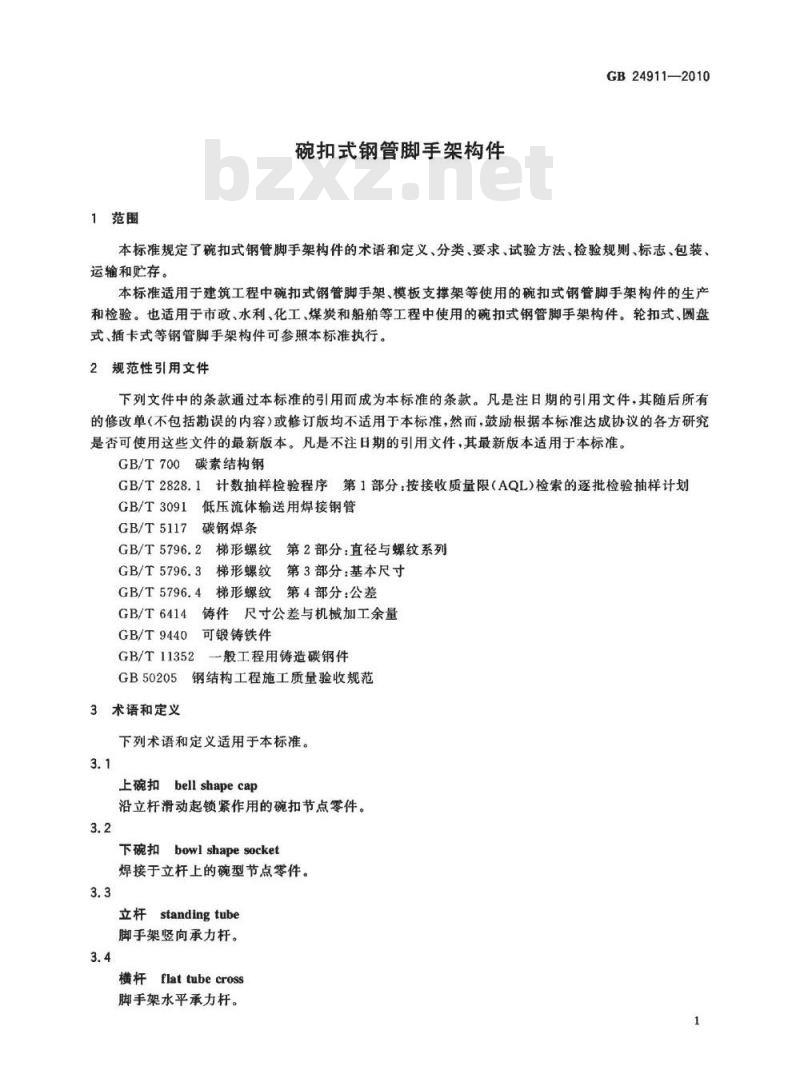

碗扣式钢管脚手架构件
GB24911—2010
本标准规定了碗扣式钢管脚手架构件的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于建筑工程中碗扣式钢管脚手架、模板支撑架等使用的碗扣式钢管脚手架构件的生产和检验。也适用于市政、水利、化工、煤炭和船舶等工程中便用的碗扣式钢管脚手架构件。轮扣式、圆盘式、插卡式等钢管脚手架构件可参照本标准执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T700碳素结构钢
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T3091低压流体输送用焊接钢管GB/T5117
碳钢焊条
GB/T5796.2梯形螺纹第2部分：直径与螺纹系列GB/T5796.3梯形螺纹第3部分：基本尺寸GB/T5796.4梯形螺纹第4部分：公差GB/T6414
GB/T9440
GB/T11352
铸件尺寸公差与机械加工余量
可锻铸铁件
一般工程用铸造碳钢件
GB50205
钢结构工程施工质量验收规范
3术语和定义
下列术语和定义适用于本标准。3.1
bellshapecap
上碗扣
沿立杆滑动起锁紧作用的碗扣节点零件。3.2
下碗扣
bowlshapesocket
焊接于立杆上的碗型节点零件。3.3
立杆standingtube
脚手架竖向承力杆。
横杆flattubecross
脚手架水平承力杆。
GB24911—2010

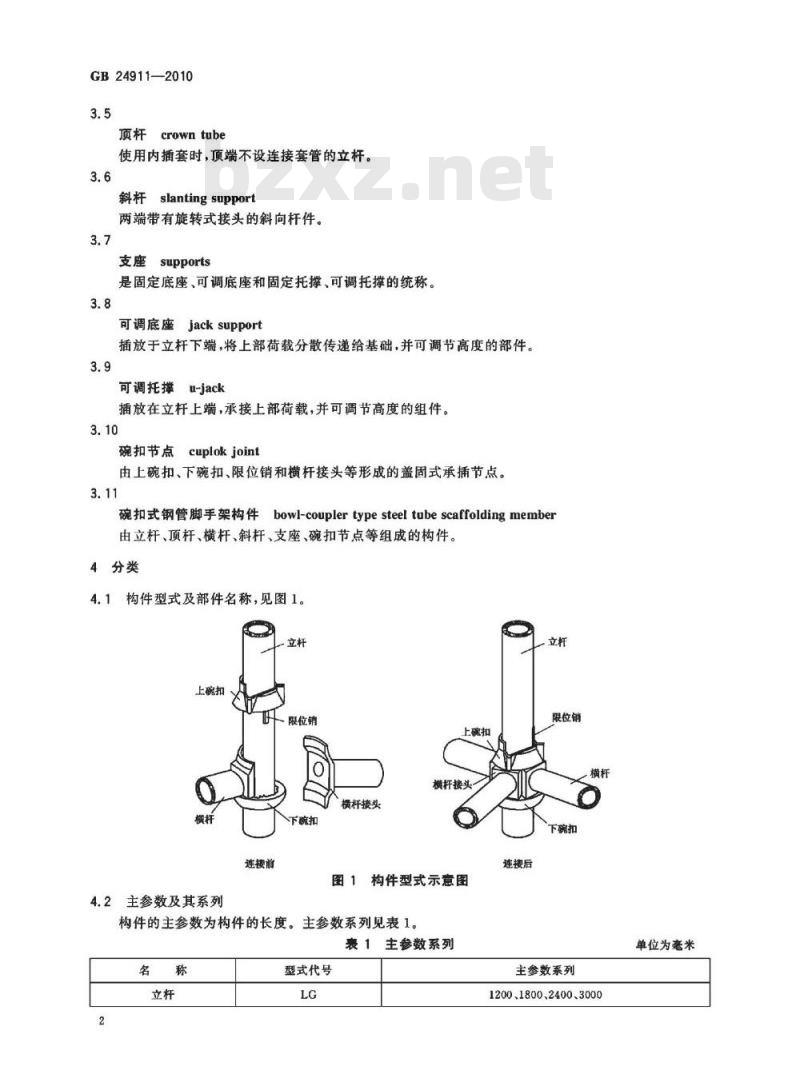

顶杆crowntube
使用内插套时，顶端不设连接套管的立杆。3.6
斜杆slanting support
两端带有旋转式接头的斜向杆件。3.7
支座supports
是固定底座、可调底座和固定托撑、可调托撑的统称，3.8
可调底座jacksupport
插放于立杆下端，将上部荷载分散传递给基础，并可调节高度的部件。3.9
可调托撑
u-jack
插放在立杆上端，承接上部荷载，并可调节高度的组件。3.10
碗扣节点cuplokjoint
由上碗扣、下碗扣、限位销和横杆接头等形成的盖固式承插节点。3.11
碗扣式钢管脚手架构件bowl-couplertypesteeltubescaffoldingmember由立杆、顶杆、横杆、斜杆、支座、碗扣节点等组成的构件。4分类
4.1构件型式及部件名称，见图1。立杆
上确扣、
限位销
4.2主参数及其系列
连接前
下碗扣
横杆接头
横杆接头
图1构件型式示意图
构件的主参数为构件的长度。主参数系列见表1。表1主参数系列
型式代号
连接后
限位销
主参数系列
1200、1800.2400、3000
http:/
/urwwfoodmate.net
单位为毫米
可调底座
可调托撑
4.3代号
型式代号
组代号：WKJ——碗扣式钢管脚手架。型式代号：SWK-
一上碗扣，XWK-
表1(续）
下碗扣；LG-
斜杆KTZ——可调底座；KTC—可调托撑。主参数代号：以构件公称长度的1/10表示。变型更新代号：用大写汉语拼音字母表示。4.4型号
4.5标记示例：
GB24911—2010
主参数系列
GB24911—2010
单位为旁米
900、1200、1500、1800、2400、3000300.600、900、1200、1500、1800、24001697、2160、2343、2546.3000
450600、750
450、600、750
一立杆，DG
变型更新代号：用大写汉语拼音字母表示主参数代号：以构件公称长度的1/10表示型式代号：LG
组代号：WKJ
立杆：DG-
一顶杆：HG
顶杆，HG-
可调底座；KTC-
横杆；XG
横杆；XG
可调托撑
公称长度为3000mm，第一次变型更新的碗扣式钢管脚手架立杆。a)
标记为：WKJLG-300AGB24911—2010公称长度为300mm，第二次变型更新的碗扣式钢管脚手架横杆。b)
标记为：WKJHG-30BGB24911—20105要求
斜杆；
5.1产品设计和结构计算应符合国家有关安全技术规范。产品按规定程序批准的图样和技术文件制造。
5.2材料
5.2.1原材料应有合格证及材料质量保证书，并符合产品图样规定。5.2.2钢管的力学性能应符合GB/T3091中Q235的规定。5.2.3上碗扣的材料采用碳素铸钢或可锻铸铁时，其机械性能应分别符合GB/T11352中ZG270-500牌号和GB/T9440中KTH350-10牌号的规定。5.2.4下碗扣采用碳素铸钢制造时，其机械性能应符合GB/T11352中ZG270-500牌号的规定，采用钢板冲压成形时，材料应符合GB/T700中Q235的规定，板材厚度不应小于6mm，并经（600～650）℃的时效处理。不应利用废旧锈蚀钢板改制。5.2.5横杆接头、斜杆接头应采用碳紫铸钢，其机械性能应符合GB/T11352中ZG270-500牌号的规定。
支座螺杆的材料应符合GB/T700中Q235的规定，调节螺母铸件的材料应采用机械性能不低5.2.6
全品体伴网httn
GB24911—2010
于GB/T9440中规定的KTH330-08牌号的可锻铸铁或GB/T11352中规定的ZG230-450牌号的铸钢。
5.3工艺
5.3.1钢管应无裂纹、凹陷、锈蚀，立杆不应接长使用。其他杆件接长使用时，每根杆件只允许设一个接缝，不应采用横断面接长，横杆接缝应在距端头1/4长度内布置，并应设有长度不小于100mm、壁厚不小于2.5mm的村管。
5.3.2铸件不应有裂纹、气孔、缩松、砂眼等铸造缺陷，应将粘砂、浇冒口残余、披缝、毛刺、氧化皮等清除干净。
5.3.3冲压件不应有裂纹、毛刺、氧化皮等缺陷。5.3.4焊条型号宜采用GB/T5117中的E4303。5.3.5焊缝应平整光滑，不应有漏焊、焊穿、夹渣、裂纹等缺陷。5.3.6焊缝应符合GB50205中的三级焊缝要求。5.4尺寸
5.4.1构件长度允许偏差为土1.5mm。5.4.2铸件尺寸公差应符合GB/T6414中CT7的规定。5.4.3钢管的公称外径为48.3mm，公称壁厚为3.5mm，壁厚公差不应为负偏差，其他尺寸公差应符合GB/T3091的有关规定。
5.4.4立杆碗扣节点间距应按600mm模数设置.间距允许偏差为土1.0mm。5.4.5立杆端面与立杆轴线应垂直，垂直度允许偏差为0.5mm。5.4.6
横杆接头和立杆接触弧面的轴心线与横杆的轴心线应垂直，垂直度允许偏差为1.0mm。5.4.7下碗扣碗口平面与立杆轴线应垂直，垂直度允许偏差为1.0mm。5.4.8支座螺杆及调节螺母的螺纹应符合GB/T5796.2～GB/T5796.4的规定。可调底座底板的钢板厚度不应小于6mm，可调托撑“U”型钢板厚度不应小于5mm。5.4.9
立杆外插套壁厚不应小于3.5mm.内插套壁厚不应小于3.0mm。插套长度不应小于160mm，焊接端插入长度不应小于60mm，外伸长度不应小于100mm。5.5外观质量
构件表面在涂防锈底漆前应进行表面清理。接头、支座（含调节螺母）应进行镀锌处理，其他构件应喷涂防锈漆，表面应光洁平整，涂层应均勾，不应有堆漆、露铁等缺陷。5.6主要构件强度应符合表2的规定。表2构件强度指标
上硫扣强度
下硫扣焊接强度
横杆接头强度
横杆接头焊接强度
可调支座抗压强度
注：P为试验荷载。
6试验方法
6.1试验条件
当P=30kN时，各部位不应破坏。当P=60kN时，各部位不应破坏。当P=50kN时，各部位不应破坏。当P=25kN时，各部位不应破坏。当P=100kN时，各部位不应破坏。6.1.1材料试验机的精度不应低于土1%，在法定计量单位检定合格的有效期内使用。6.1.2各项强度试验加荷速度应控制在300N/s400N/s。4
6.2试验项目
6.2.1外观质量检验
用目测、直观法检验，应符合5，5的规定。6.2.2尺寸测量
用钢卷尺测量长度，用游标卡尺测量壁厚。6.2.3上碗扣强度试验
GB24911—2010
如图2所示，试验荷载P由0kN加至15kN，完全卸荷后，再由0kN加至30kN，持荷2min。试件各部位不应破坏。
图2上碗扣强度试验示意图
6.2.4下碗扣焊接强度试验
如图3所示，试验荷载P由0kN加至30kN，完全卸荷后，再由0kN加至60kN，持荷2min。试件各部位不应破坏。
图3下碗扣焊接强度试验示意图
6.2.5横杆接头强度试验
如图4所示，试验荷载P由0kN加荷至25kN，完全卸荷后，再由0kN加至50kN，持荷2min。试件各部位不应破坏。
单位为毫米
图4横杆接头强度试验示意图
品体伴网httn：
wtoocmatonot
GB24911—2010
6.2.6横杆接头焊接强度试验
如图5所示，试验荷载P由0kN加至10kN，完全卸荷后，再由0kN加至25kN，持荷2min。试件各部位不应破坏。
单位为毫米
图5横杆接头焊接强度试验示意图6.2.7可调支座抗压强度试验
如图6所示，P由0kN加至50kN，完全卸荷后，再由0kN加至100kN，持荷2min。试件各部位不应破坏。
图6可调支座抗压强度试验示意图7检验规则
7.1检验分类
碗扣式钢管脚手架构件的检验分出厂检验和型式检验。7.2出厂检验
7.2.1产品出厂前应由生产商质量检验部门按出厂检验项目（见表3），逐件检验合格并签发产品合格证后方可出广。
7.2.2出厂检验项目应符合表3的规定。出厂检验项目
检验项目
焊缝质量
构件尺寸
外观质量
品伙伴网httn：
检验方法
目测、量具
uwwfoodmate.net
检验依据
5.3.5,5.3.6
7.3型式检验
凡属下列情况之一者，应进行型式检验：a)
新产品或老产品转厂生产的试制定型验收时：正式生产后，如结构、材料、工艺有较大改变时；连续生产三个月时；
产品长期停产后，恢复生产时；国家质量监督机构要求进行型式检验时。型式检验项目应符合表4的规定。型式检验项目
抽样方法
检验项目
上碗扣强度
下碗扣焊接强度
横杆接头强度
横杆接头焊接强度
可调支座抗压强度
外观质量
尺寸测量
检验方法
型式检验按GB/T2828.1中规定的二次正常检验抽样方案进行，见表5。二次正常检验抽样方案
项目类别
主要项目
般项目
检验项目
上碗扣强度
下碗扣焊接强度
横杆接头强度
横杆接头焊接强度
可调支座抗压强度
外观质量
注：AQL-
接收质量限，Ac
特殊检验水平
接收数，Re
拒收数、
批量范围
281~500
501~1200
1201~10000
281~500
501~1200
1201~10000
检验的样本应在出厂检验合格的批中采用随机抽样。7.4.2bzxz.net
7.4.3验收的批量范围
GB24911—2010
判定依据
样本大小
每批产品应大于280件。当批量大于10000件，超过部分应按表5另行抽样。7.5判定方法
7.5.1单件产品应符合第5章中有关规定。7.5.2批量产品按表5进行判定。7.5.3产品的强度指标、外观质量、尺寸均合格，才应称为合格。品体伴网httn：
fuwtoocmatono
GB24911—2010
7.6经检验不予验收的产品，允许生产商返工，再提交验收。8标志、包装、运输和贮存
8.1标志
产品标志设置在产品出厂合格证上，应标明：a)
产品名称；
商标：
规格型号、数量；
生产商名称及地址；
检验人员印记；
生产日期。
产品按规格型号，分类拥扎牢固.每捆数量应能适合于装运运输和贮存
产品在运输、贮存时，应采取防潮、防腐蚀措施。GB24911-2010
