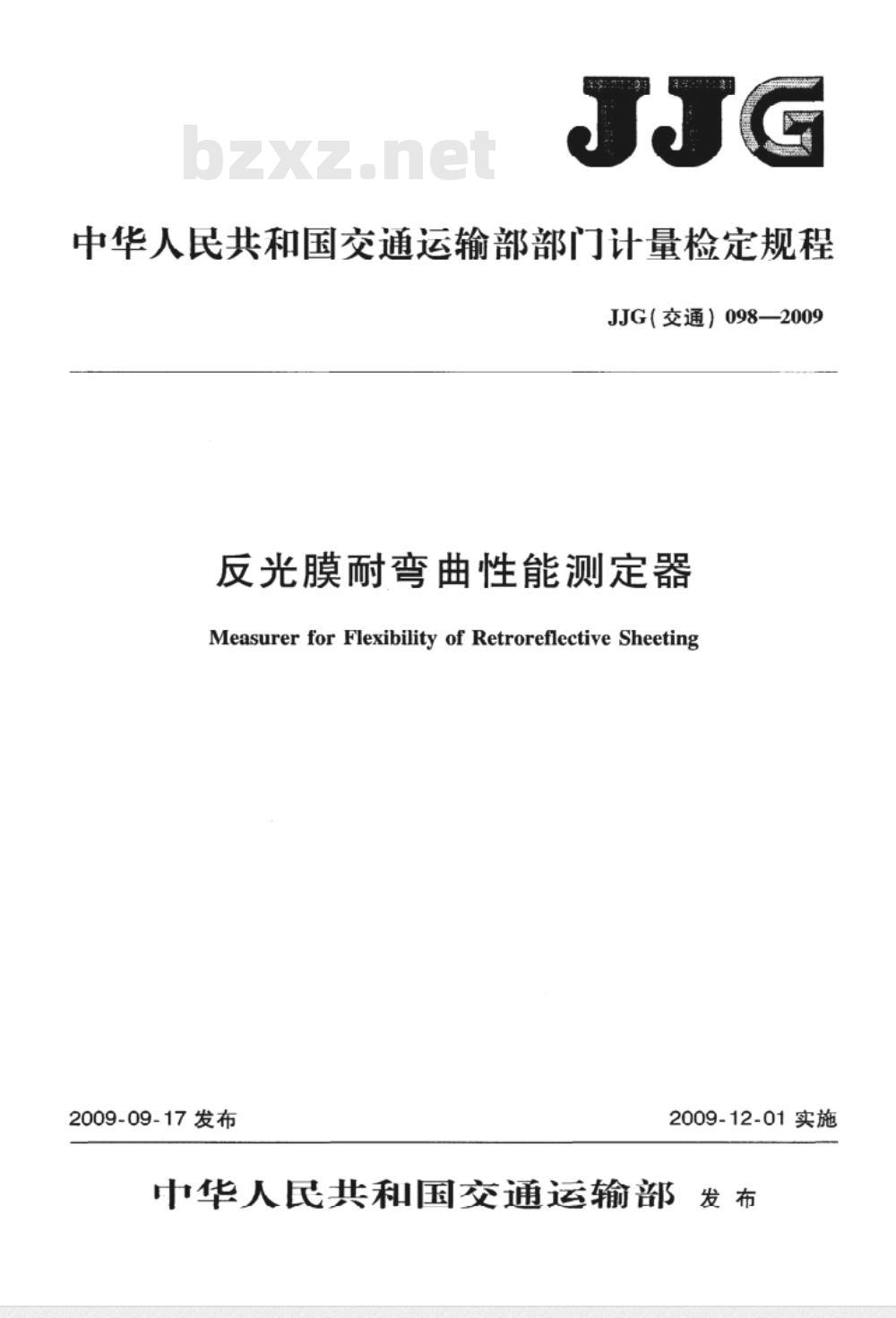

【国家计量标准(JJ)】 反光膜耐弯曲性能测定器

中华人民共和国交通运输部部门计量检定规程JJG（交通）098—2009
反光膜耐弯曲性能测定器
Measurer for Flexibility of Retroreflective Sheeting2009-09-17发布
2009-12-01实施
中华人民共和国交通运输部发布JJG（交通）098—2009

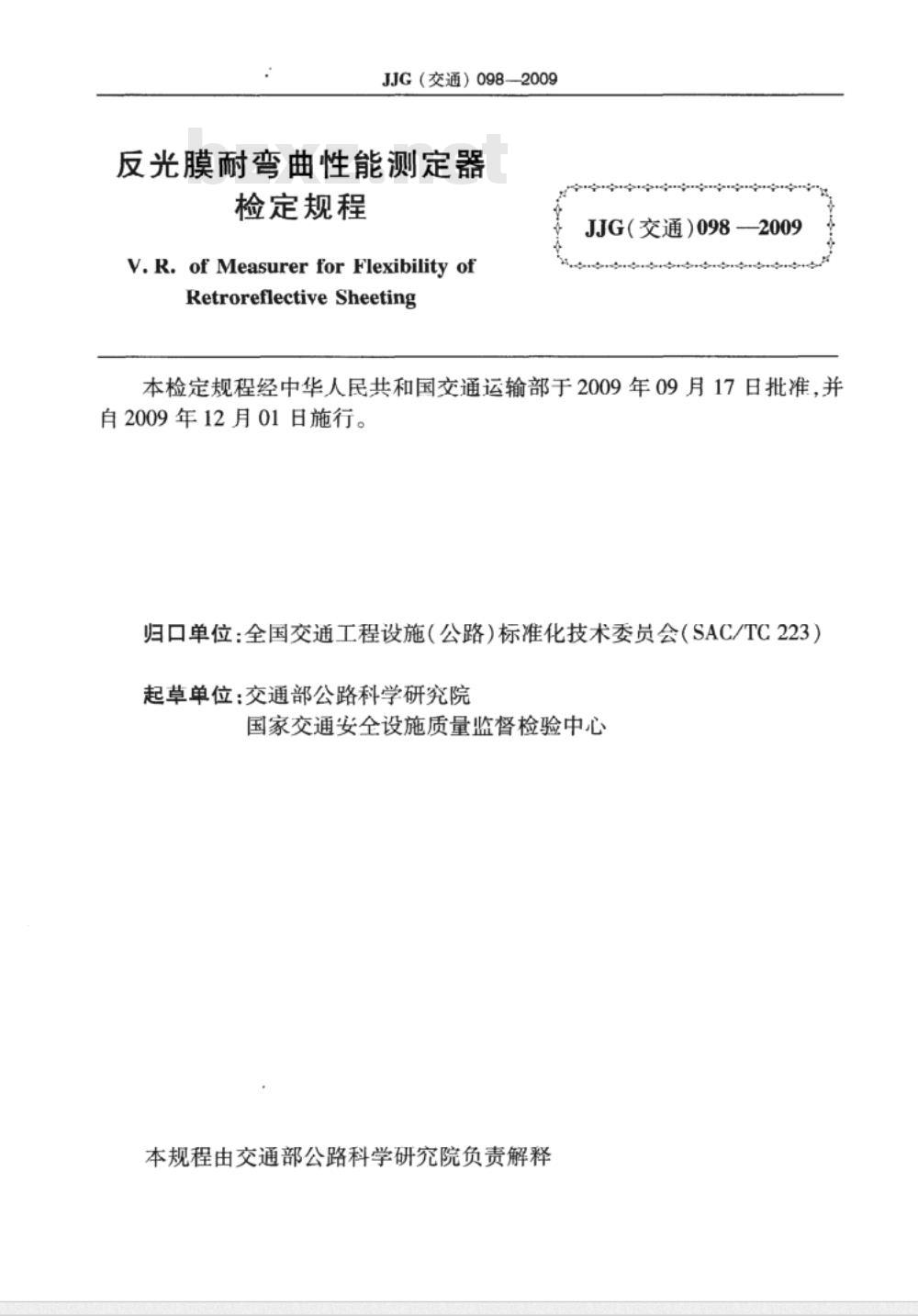

反光膜耐弯曲性能测定器
检定规程
V.R.ofMeasurerforFlexibilityofRetroreflective Sheeting
JJG（交通）098免费标准bzxz.net
3-2009
本检定规程经中华人民共和国交通运输部于2009年09月17日批准，并自2009年12月01日施行。
归口单位：全国交通工程设施（公路）标准化技术委员会（SAC/TC223）起草单位：交通部公路科学研究院国家交通安全设施质量监督检验中心本规程由交通部公路科学研究院负责解释本规程主要起草人：
JJG（交通）098—2009

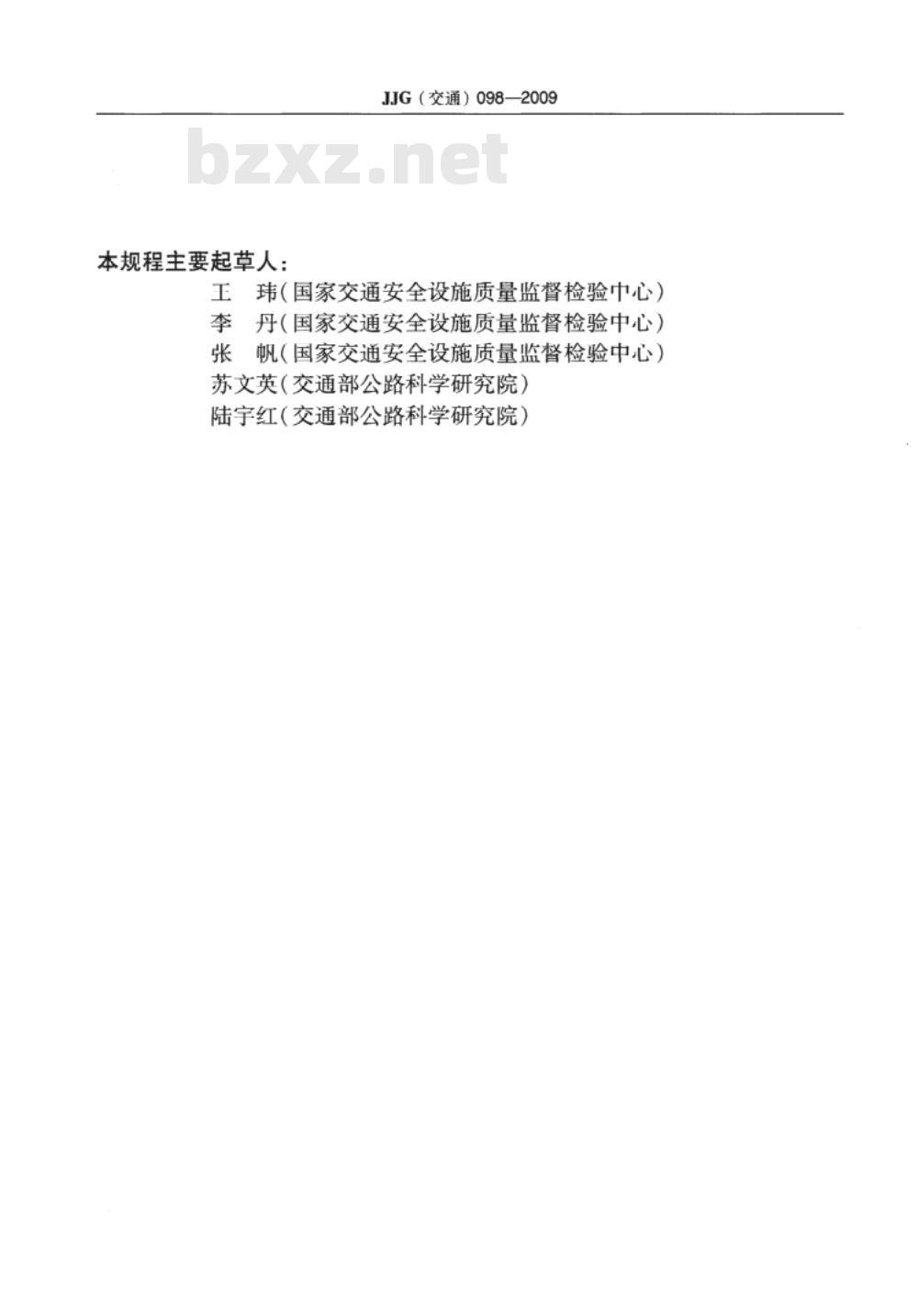

王玮（国家交通安全设施质量监督检验巾心）李丹（国家交通安全设施质量监督检验中心）张帆（国家交通安全设施质量监督检验中心）苏文英（交通部公路科学研究院）陆宇红（交通部公路科学研究院）1
引用文献
计量性能要求
通用技术要求
计量器具控制
附录A
附录B
附录 C
检定记录格式
检定证书内页格式
检定证书内容
JJG（交通）098—2009
1范围
JJG（交通）098—2009
反光膜耐弯曲性能测定器
本规程规定了反光膜耐弯曲性能测定器的首次检定、后续检定和使用中检验。2引用文献
本规程引用下列文献：
《反光膜耐弯曲性能测定器》（JT/T762）使用本规程时，应注意使用上述引用文献的现行有效版本。3概述
反光膜耐弯曲性能测定器是用于测量公路交通标志反光膜耐弯曲性能的一种专用仪器，一般由支架、底座、试验圆棒等部分组成。仪器结构见图1。图1仪器结构图
反光膜耐弯曲性能测定器的测试原理如下：在满足标准要求的试验条件下，撕去反光膜试样防沾纸，并在背衬黏结剂表面撒上足够的滑石粉，在5s内将尺寸为230mm×70mm试样沿长度方向围绕在直径为3.2mm的试验圆棒上，放开试样，用四倍放大镜检查试样表面的变化，其表面不应出现裂缝、剥落或层间分离的痕迹。若有以上现象，反光膜为不合格产品。4计量性能要求
试验圆棒直径为3.20mm±0.05mm。5通用技术要求
5.1整体结构
支架、底座等整体结构之间的连接应稳定、牢固，试验圆棒与底座保持水平，正常操作时不会倾倒、歪斜。
5.2外观质量
JJG(交通）098—2009
支架、底座应无锈迹和划伤等明显缺陷；试验圆棒应光滑平直、无翘曲、无锈迹。5.3铭牌
仪器上应有生产厂家的铭牌，标有产品名称、规格型号、制造厂名、出厂日期、出厂编号、依据标准等必要的信息。铭牌洁净，字迹清晰。6计量器具控制
6.1检定条件
6.1.1坏境条件
检定工作应在温度20℃±5℃、相对湿度不大于80%的环境条件下进行。6.1.2检定用设备
游标卡尺：量程0~150mm，分度值不大于0.0lmm。6.2检定项目
反光膜耐弯曲性能测定器的检定项目见表1，检定记录格式见附录A。表1检定项目一览表
检定项目
通用技术要求
试验圆棒直径
首次检定
后续检定
使用中检验
注：表中“+”表示必检项日：“-”表示可免检项日，也可根据实际情况和用户要求进行检定6.3检定方法
6.3.1通用技术要求
整体结构、外观质量及铭牌用目测或手感方法检查，结果应满足第5章要求。6.3.2试验圆棒
试验圆棒直径测量：使用游标卡尺在圆棒长度方向均分三点，每点测试三个值，取三个值的算术平均值为该点的测量结果，三点测量结果均应满足第4章的要求。6.4检定结果的处理
经检定合格的反光膜耐弯曲性能测定器应出具检定证书，检定证书内页格式见附录B，检定证书内容见附录C；不符合本规程要求的反光膜耐弯曲性能测定器发给检定结果通知书，并注明其不合格内容。6.5检定周期
反光膜耐弯曲性能测定器的检定周期应根据实际情况而定，一般不超过一年。2
附录A
记录编号：
样品编号
委托单位
检定地点
检定前样品情况
检定前仪器设备情况
主要检定仪器
通用技术要求
检定项目
JJG（交通）098——2009
检定记录格式
反光膜耐弯曲性能测定器检定记录表型号规格
整体结构
外观质量
试验圆棒直径（mm）
检定：
检定后样品情况
检定后仪器设备情况
检定数据
复核：
平均值
日期：
第1页共1页
检测结果
附录B
检定项目
通用技术要求
试验圆棒直径
JJG（交通）098-—2009
检定证书内页格式
检定结果
