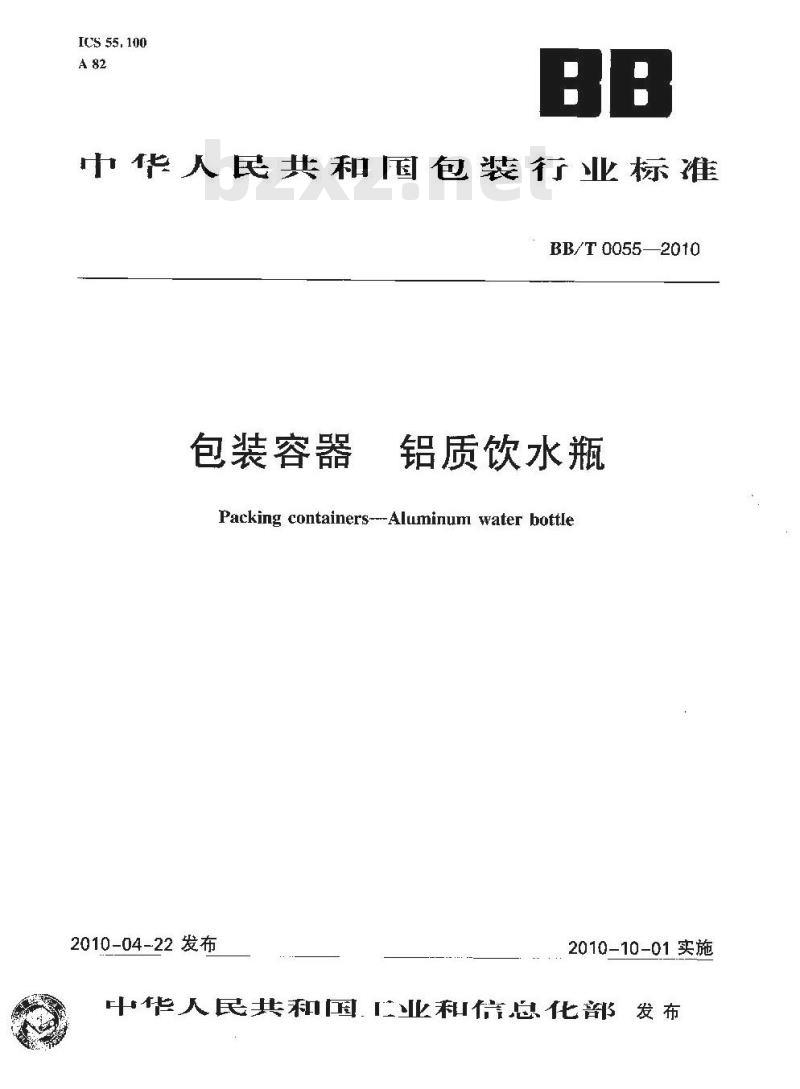

【包装行业标准(BB)】 包装容器 铝质饮水瓶

ICS55.100
中华人民共和国包装行业标准
BB/T00552010
包装容器
铝质饮水瓶
Packing containers---Aluminum water bottle2010-04-22发布
2010-10-01实施
中华人民共和国业和倍总化部发布httn：

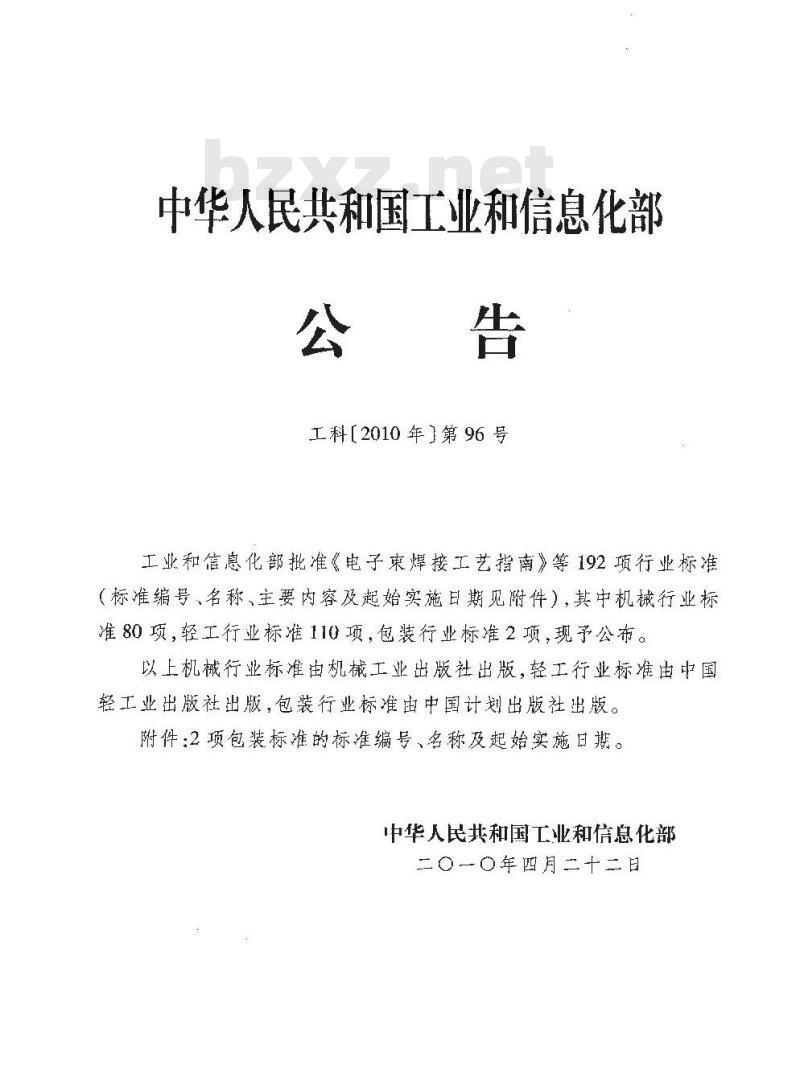

中华人民共和国工业和信息化部公告
工科【2010年】第96号
工业和管息化部批准《电子束焊接工艺指南》等192项行业标准（标准编号、名称、主要内容及起始实施日期见附件），其中机械行业标准80项，轻工行业标准110项，包装行业标准2项，现予公布。以上机械行业标准由机械工业出版社出版，轻工行业标准冉中国轻工业出版社出版，包装行业标准由中国计划出版社出版。附件：2项包装标准的标准编号、名称及起始实施日期。中华人民共和国工业和信息化部二〇一〇年四月二十二日
htti

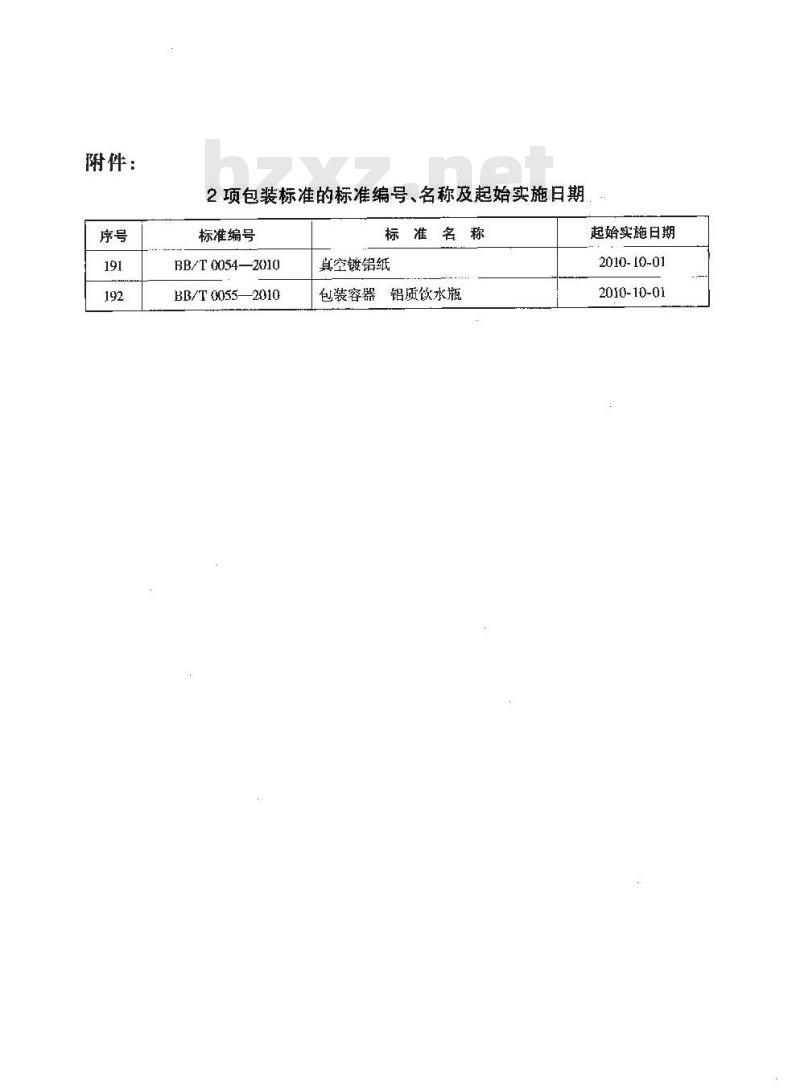

附件：
2项包装标准的标准编号、名称及起始实施日期标准编号
BB/T0054—2010
BB/T0055—2010
标准名称
真空镀铝纸
包装容器铝质饮水瓶
httn：
normntn
起始实施日期
2010-10-01
2010-10-01

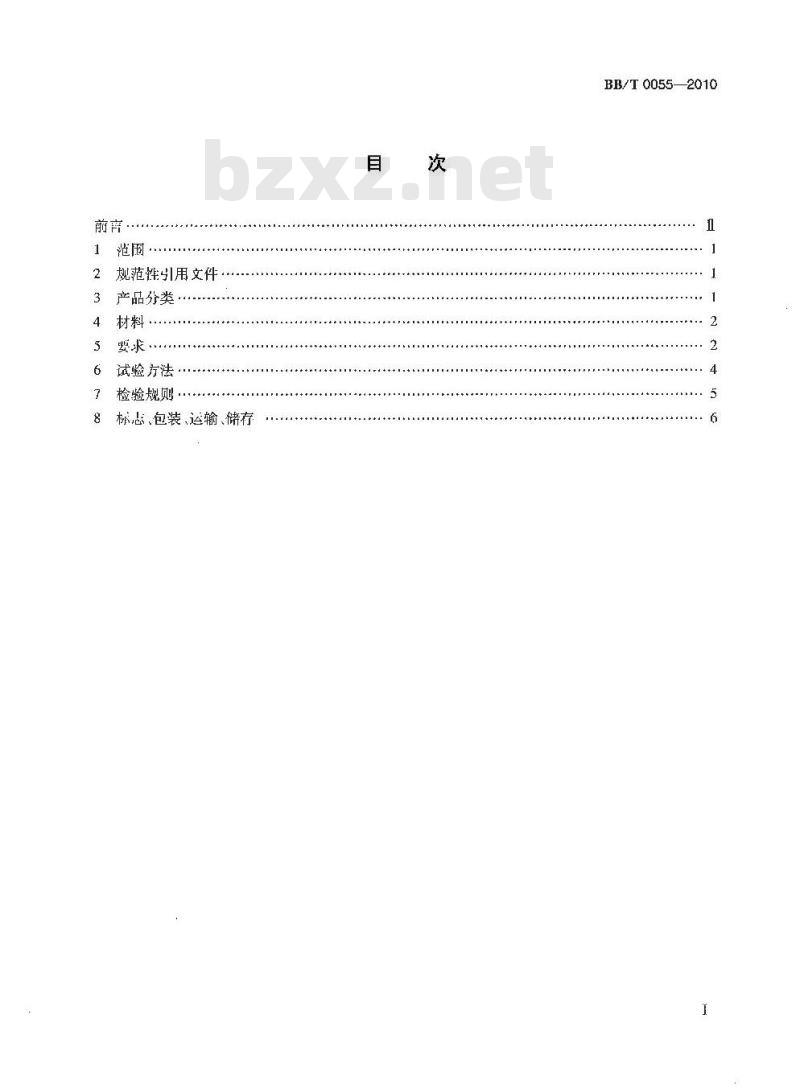

规范性引用文件
3产品分类
4材料·
5要求·
6试验方法
检验规则
标志、包装、运输、储存
httn
BB/T 0055—2010
BB/T0055—2010

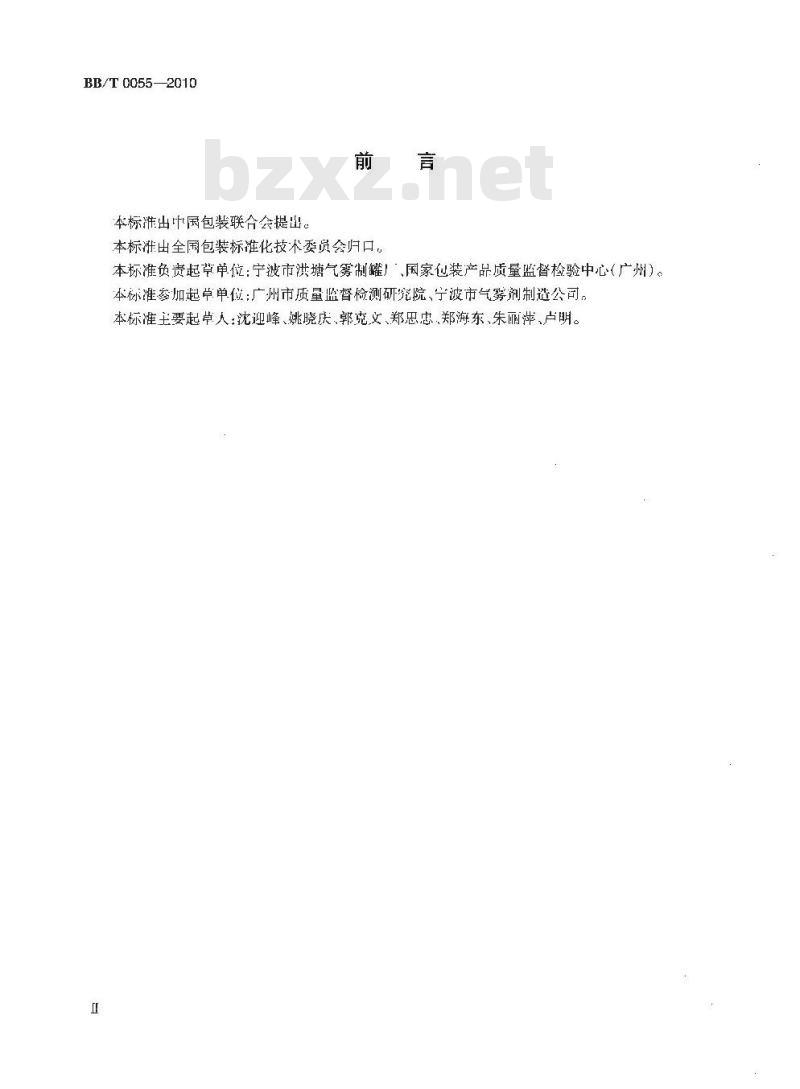

本标游出中国包装联合会提出。前
本标准出全国包装标准化技术委员会归口，言
本标准负贵起草单位：宁波市洪塘气雾制罐厂家包装产品质量监督检验中心（广州）。本标准参加起草单位：广州市质量监督检测研究院、宁波市气雾剂制造公司，本标准主要起草人：沈迎峰、姚晓庆、郭克义、郑思忠郑海东、朱丽萍、卢明。http://foodmate.net1范围
包装容器铝质饮水瓶
BB/T 0055—2010
本标准规定了铝质饮水瓶（以下简称饮水瓶)的产品分类、材料、要求、试验方法、检验规则和标志、包装、运输、储存，
本标滩适用于容量不大于2L的用于盛饮用水，饮料、酒类的各种规格的饮水瓶，2规范性引用文件
下列文件中的条款通过本标准的引用而战为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标雅，然而，毁励根据本标准达成协议的各方研究是否可使用这些义件的最新版本，凡足不注口期的引用文件，共最新版本适用于木标准。GB/T191包装储运阁示标志（GB/T191-.2000，eqVIS0780:1997）CB/T2828.1训数排样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(GB/T 2828. 1--2003 , 150 2859-1: 1999 ,IDT)GB/T2829胤期检验计数抽样程序及表（适用于对过程稳定性的检验）CB4805食品罐头内壁环氧粉醛涂料卫牛标准CB/T5009.60食品他装用聚乙烯、聚苯乙烯.聚内烯成型品：卫生标准的分析方法GH/T 5009. 69
食品罐头内膜环氧酚涂料卫生标准的分析方法GB/T5009.72铝制食具容器卫牛标准的分析方法CB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱（B9685食品容器、包装材料月添加剂使币卫生标准CB9687食品包装用聚乙烯成型品卫生标准CB 9688
食品包装川聚内烯成型品卫牛标准GB9691
CB 9693
CB 11333
食品包装用聚乙烯树脂卫牛标准食品包装用内烯树脂卫生标灌
铝制食容器卫牛标准
CB17326
食品睿器、包装材料刑橡胶改性的丙烯睛-丁二烯-辈乙烯成型品卫生标准GB/T17338食品包装用苯乙烯-丙烯腈共聚物和橡胶段性的丙烯腈-丁二烯-米乙烯树脂及！儿型品叶残留丙睛单体的测简
TIG/T2947铝背水壶橡胶密封热片3产品分类
3.1饮水瓶按瓶内装面处理的方法分为涂膜瓶与氧化瓶。3.2饮水瓶按瓶体形状分为圆形瓶与异形瓶（见图1）：品伙伴欧ht
BB/T0055—2010
(a）圆形瓶
图1饮水瓶形状示例
(bh)异形瓶
3.3饮水瓶按瓶体与瓶盖的组合方式分为内螺式、外螺式与弹压式等（见图2）。(a) 内螺戏
4材料
4.1瓶体
(h）外螺式
图2瓶体与瓶盖的组合方式示例
饮水瓶瓶体应选用纯度不少于99%的铝。4.2瓶盖
n）强压
饮水瓶瓶盖原材料聚乙烯（PE）树脂、聚丙烯（PP）树脂的卫牛指标应分别符合GB9691，GB9693的规定，丙烯嘴－丁二稀-苯乙烯（ABS）树指及其他材料应符合相应卫牛标准的规定。，相关添加剂应符合 G 9685的规定
4.3密封垫片
饮水瓶密封垫片应符合ITG/T2947的规定。5要求
5.1外观质量
饮水瓶外观质量要求应按表1的规定：2
htti
表 1 外观质量
BB/T 0055-2010
丧面不应有裂缝、欲限、明显凹点及被纹；瓶口翻卷光滑，螺纹清晰面精，瓶门决及螺纹处不得有恶刺.锋边等不安全的缺落存在
外表面漆膜色泽应均勺，并不得有露底、流漆及别狼缺陷；同种激色不得有明显的色差现象；漆膜完整无脱落。印刷图文清晰完整与样本颜色相符，图文套印准确，印刷部位不得有明琨的划仿内表而娜进行环氧树脂涂膜处理，内涂层成均划，不应有突起、杂质及气，表面如进行斌化处理，氧化膜表而成光沾光斑琅现象
瓶盖无裂纹、变形、泡、污点等缺陷和激补味，螺纹应平整圆滑、光缺牙烂牙现象5.2配合性能
饮水瓶瓶体与瓶盖及密封垫片配合松紧适宜，密封垫片配入瓶盖后应不会户然脱落。同型号同一规格产品瓶体、瓶盖和密封圈能随意互配。5.3尺规格
饮水瓶的尺寸规格出供需双方商定。5.3.1尺寸偏差
饮水瓶的高度尺寸偏差：±1.0mm,横截面的儿何尺小偏差：±0.3mms5.3.2满口容量
饮水瓶的满口容量不得低」标称容量的105%：5.4涂层质量
饮水瓶涂层质量应符合表2的规定..表2涂层质量
外涂层漆膜附咨力
内涤膜究整性（涂膜瓶），mA
内表面氧化膜厚度（氧化瓶），um5.5耐热性能
经漆膜附着力试验后，涂层不脱落59
饮水瓶经耐热试验后，瓶体内外涂层不脱落、不起皱，瓶盖无裂纹、变形、气泡和刺激性气味，5.6密封性能
饮水瓶经密封性能试验后应不泄漏。5.7卫生要求
5.7.1瓶体
瓶体卫生指标应符合GB11333的规定，瓶体内表血的涂膜材料应符合GB4805的规定5.7.2瓶盖
瓶盖材料聚乙烯（PE）、聚丙烯（PP）、丙烯附-丁二稀-苯乙烯（ABS）的卫生指标成分别符合GB9687、GB9688、GB17326的规定，其他材料应符合相应卫生标准的规定。3
htti
BR/T00552010
6试验方法
6.1外观和配合性能检验
用手工及日测方法。目测环境条件：应在自然光或距离40W日光灯0.6m处进行：6.2尺寸检验
用通用或专川量具（仪）测量，量其（仪）最小读数值不大于0.02mm。6.3满［容量检验
用清洁水作为测试液，注人样瓶内至口平，然后将瓶内的水倒人量杯测得的读数即为样瓶的满口容最值（或用称重后再换算成体积方法获得容量值）。6.4外涂尽漆膜附着力的试验
将专用划线规置于测量处，用划线刀（裁纸刀）按划线规横刀11次、纵刀11次，间距为1mm。然后将胶纸（宽度为25.4mm的3M610胶粘带）贴于凹划线处，用手指按擦完个贴紧后，用力迅速撕开胶纸，观察涂层的情况
6.5内涂膜完整性试验（适川涂膜瓶）使川最小读数值不大于0.1mA内涂膜究整性测试仪，瓶体接正极，向瓶内加人1%氯化钠漆液，液面距瓶口20mm，插入不锈钢棒接负极，确保液面低丁螺纹，读取第4s的内涂膜侠陷电流值。洋：试验溶液采用分析纯试剂、燕馏水配制，6.6氧化层厚度的测试（适用于氧化）先将样瓶进行称量，然后在样瓶内加磷酸-铬酸溶液（瑕20g三氧化铬和35mL磷酸加水溶解后，再稀释至1000mL）至瓶[1，于（97±3）℃水浴中保温20min底取出，将磷酸-铬酸溶液倒山，然后将样瓶用冷蒸馅水冲洗下净，置105%干燥箱至干燥、冷却后称量，按式（1）计算样瓶氯化膜厚度平均值：
注：试验泽液采用分析纯试剂、蒸馏水配凝氧化膜厚度计算公式(1）：
式中：
d =(m, -m) ×10s
d-一氧化膜平均厚度，单位为微米（um）；mo—氧化膜溶解前的试样质量，单位为克（g）；m—氧化膜溶解后的试样质量，单位为克（g)；A—试样待检的氧化膜表面积，单位为平方毫米（rnm）p-氧化膜密度，取2.6（g/cn)（以封孔后的氧化膜计）。6.7耐热试验
将电热恒温水浴槽调至（95±5）℃后，把样瓶放人水浴槽内浸没，10min后取出，观察样瓶情况，6.8 密封试验
向样瓶内人标称容量2/3的常温沾洁水，打紧瓶盖，关闭水嘴，瓶1向下，用为上下动10次，然后将饮水瓶静态倒置1h，观察样瓶有无水泄漏；然后打开水嘴，将瓶口向下，检验水嘴出水功4
htti
能是否正常
6.9卫牛性能检验
BB/T 0055:2010
卫生指标检验按GB/T5009.60、GB/T5009.69、GB/T5009.72、GB/T17338等相关标准进行。7检验规则
7.1-型号规的一次发货批为一检验批，一个饮水瓶为：个样本单位。7.2产企业质量部门应按本标准的规定对产品进行检验并出具合格证。7.3产品的检验分出厂检验和型式试验。7.4阳）检验
7.4.1本称准中5.1.5.2、5.4、5.6为出厂检验项片=7.4.2山』检验按CB/T2828.1中正常检查---次抽样方案进行检验，检验项目、检查水平、接受质量限见表3所示，
表3出厂检验
7.5型式试验
检验项目
外观质量（5.1)
配合件能（S.2)
漆膜附差力（5.4)
密封性能（5.6）
本称准中第5章为型式试验项目。在下列情说下应进行型式试验：新产品或老产品转厂生产的试制定型鉴定b)
酸香水平
当结构、材料、工艺收变，有可能影响产品性能时；正常生产时每半年成进行-次；
停产半年以上，恢复生产时：
出厂检验结果与上次型式试验有较大差异时；国家质量技术监臀机构提出避行型式试验要求时。按受页量限（AQI）
型式试验按GB/T2829的规定进行，采用判别水平1的-一次抽样方案，检验项月、不合格质7.5.3
属水平、样本大小、判别数组见表4所示。表4型式试验
检验项目
外观质量（5.1)
配合件能(5.2)
不合格质量水平（RQL）
ht
样本大小”
判定数组
BB/T 0055
检验项目
尺偏差(5.3.1)
满口穿量（5.3.2）
漆附着力（5.4)
内涂膜完整性（5.4）
内表面氨化膜厚度(5.4）
耐热性能（5.5)
密封性能（5.6）
卫生求（5.7)
标志、包装、运输、储存
表4(续）
不合格质量水平（RQI）
样本大小n
判定数组
产品的包装箱应有产品名称、规格、数量、包装箱尺小、生产单位、生产日期及产品合格证，并标有“小心轻放”“怕湿”，标志应符合B/\\191的规定。8.2包装
8.2.1包装材料应清洁、干燥、不允许有异味和污染等。8.2.2饮水瓶外包装采用瓦楞纸箱或按用户要求，如用瓦楞纸箱作为外包装，瓦楞纸箱应符台GB/T6543的要求，产品采用竖直排列，瓶之间用缓冲材将隔元。8.3运输bzxZ.net
运输工具应清洁、干燥，不允许有异珠、污染等，运输时应轻装轻卸，严禁抛掷，防止砸撞，运输时，应避免雨淋、暴晒、受潮污染及损伤，并不得与腐蚀性物品尚时装运。8.4储存
产品应储存于卡燥、通风、清洁的仓库内，不得有污染、损伤和阳光直晒，严重底及与有腐蚀性物品同处存放。
httn
S/N:1580177-433
911580171743302
中华人民共利正包装行业标准
包装容器铝质饮水瓶
BB/T (0S5—2010
中间让划版社出版
【地址：北京市西城区木辉地北里中11号国宏人厦（座4层）（邮政编码：100038电话：6390643363906381）新华阝店北京发行所发行
三河富华印剥包装布限公可印刷880×1230起米1/160.75印张18下2010 年7,月第1 版 2010 年7月第1 次印刷即数1—400制
统一书号：1580177·433
定价：10.00元
版权专有1
侵权必究
htti
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
