【轻工行业标准(QB)】 螺纹密封用聚四氟乙烯未烧结带（生料带）

ICS-83.140.10
分类号：G31
备案号：28931-2010

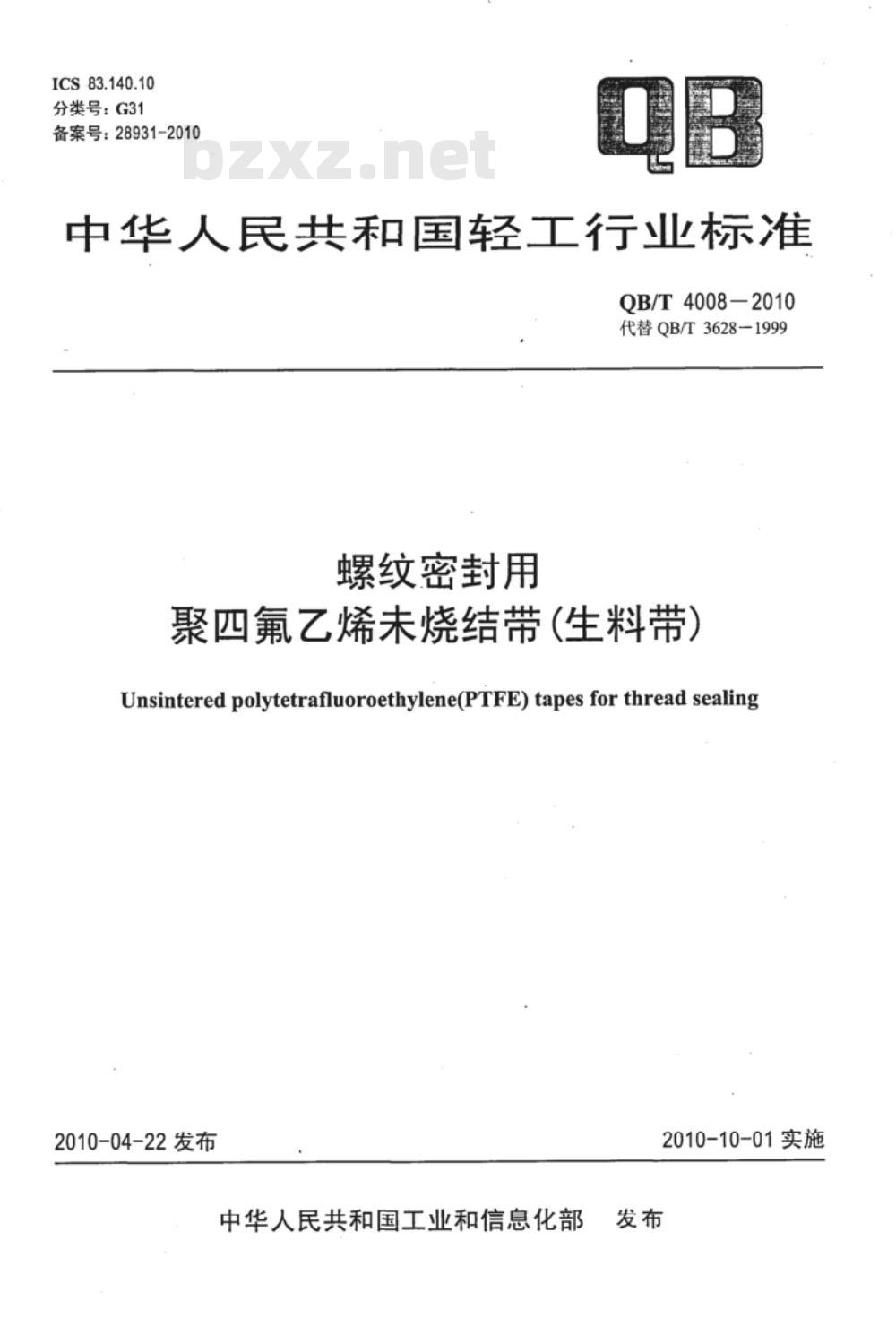

中华人民共和国轻工行业标准
QB/T4008-2010
代替QB/T3628-1999
螺纹密封用
聚四氟乙烯未烧结带(生料带）
Unsintered polytetrafluoroethylene(PTFE) tapes forthread sealing2010-04-22发布
中华人民共和国工业和信息化部2010-10-01实施

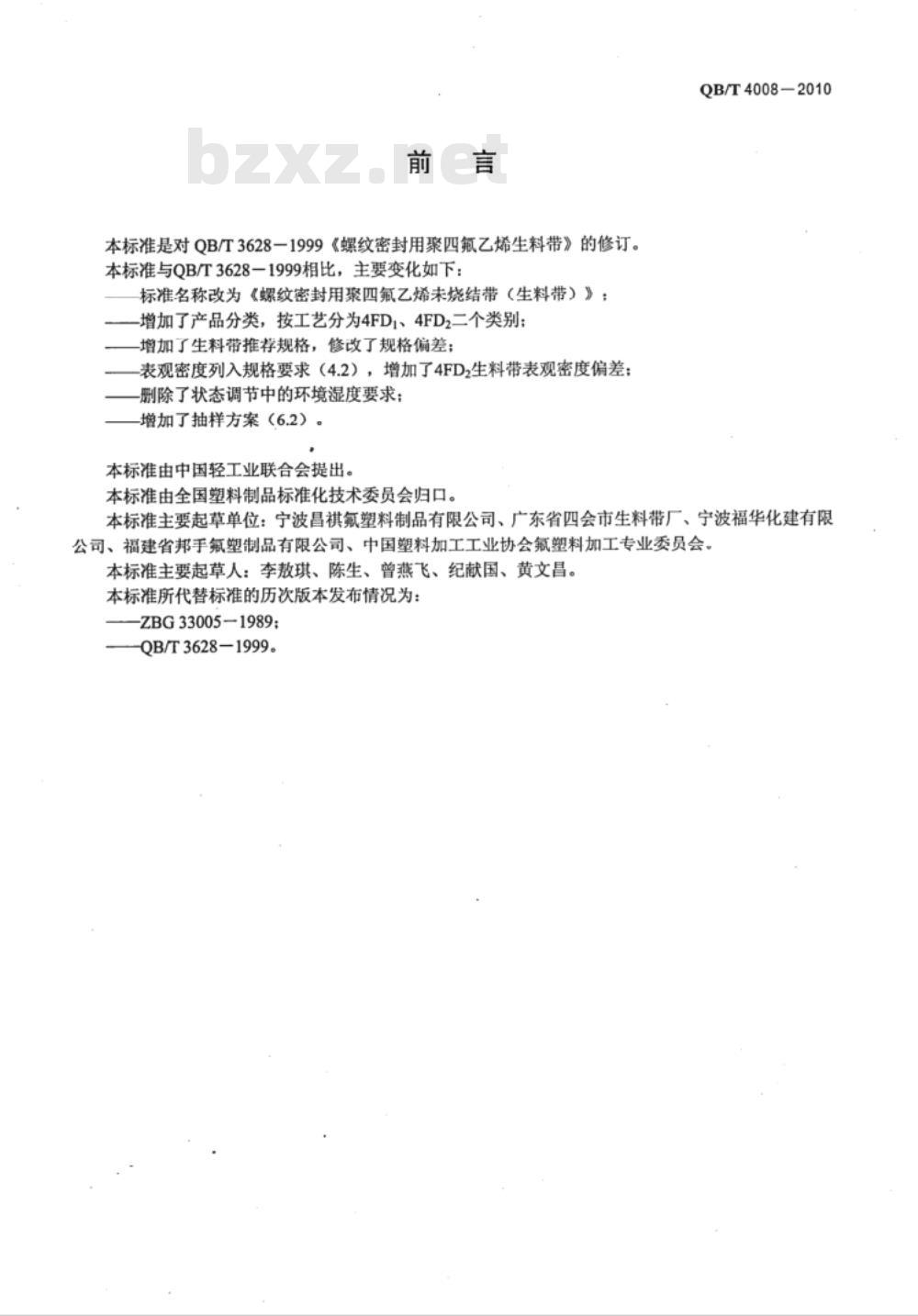

本标准是对QB/T3628一1999《螺纹密封用聚四氟乙烯生料带》的修订。本标准与QB/T3628一1999相比，主要变化如下：标准名称改为《螺纹密封用聚四氟乙烯未烧结带（生料带）》：增加了产品分类，按工艺分为4FD1、4FD2二个类别：增加了生料带推荐规格，修改了规格偏差；表观密度列入规格要求（4.2），增加了4FD2生料带表观密度偏差；删除了状态调节中的环境湿度要求：增加了抽样方案（6.2）。
本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会归口。QB/T4008-2010
本标准主要起草单位：宁波昌祺氟塑料制品有限公司、广东省四会市生料带厂、宁波福华化建有限公司、福建省邦手氟塑制品有限公司、中国望料加工工业协会氟塑料加工专业委员会。本标准主要起草人：李敖琪、陈生、曾燕飞、纪献国、黄文昌。本标准所代替标准的历次版本发布情况为：-ZBG33005-1989;
-QB/T3628-1999。

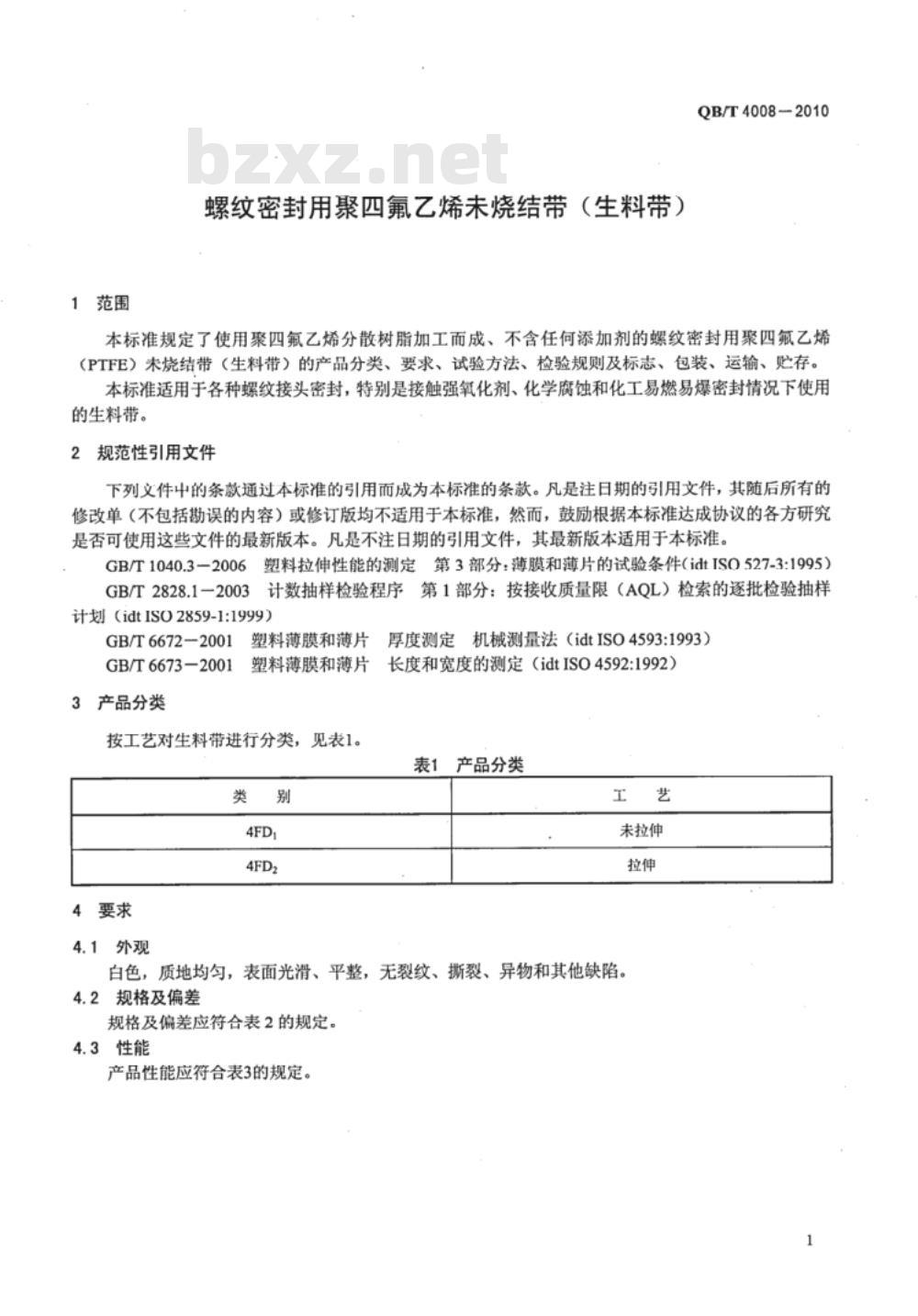

1范围
螺纹密封用聚四氟乙烯未烧结带（生料带）QB/T4008-2010
本标准规定了使用聚四氟乙烯分散树脂加工而成、不含任何添加剂的螺纹密封用聚四氟乙烯（PTFE）未烧结带（生料带）的产品分类、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于各种螺纹接头密封，特别是接触强氧化剂、化学腐蚀和化工易燃易爆密封情况下使用的生料带。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/1040.3一2006塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件(idtISO527-3:1995）GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（idtISO2859-1:1999)
GB/T6672-2001
GB/T66732001www.bzxz.net
3产品分类
厚度测定机械测量法（idtISO4593:1993）塑料薄膜和薄片）
塑料薄膜和薄片长度和宽度的测定（idtISO4592:1992）按工艺对生料带进行分类，见表1。表1产品分类
4要求
4.1外观
未拉伸
白色，质地均匀，表面光滑、平整，无裂纹、撕裂、异物和其他缺陷。4.2规格及偏差
规格及偏差应符合表2的规定。
4.3性能
产品性能应符合表3的规定。
QB/T4008—2010
厚度/mm
宽度/mm
长度\/m
表观密度/（g/cm2）

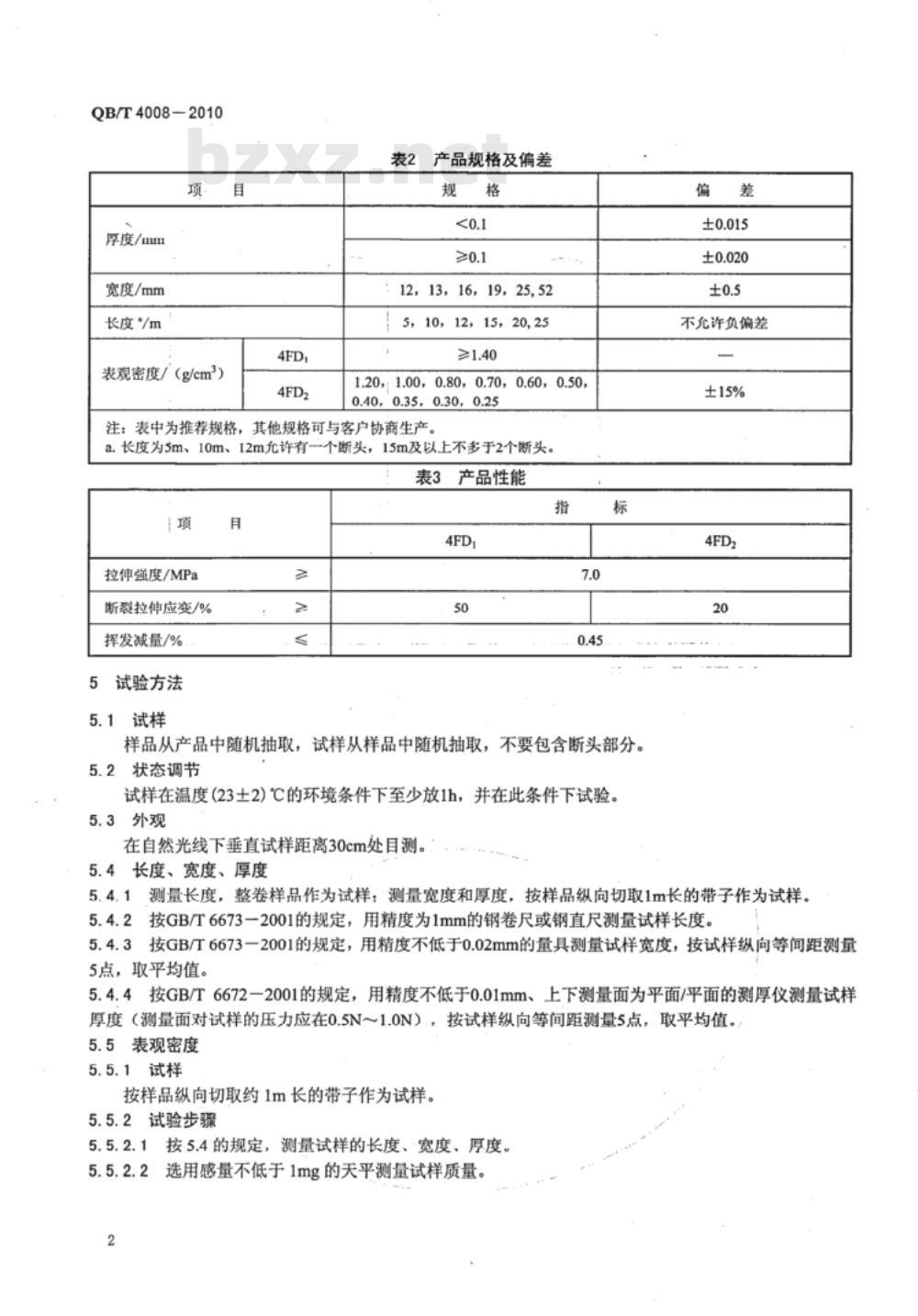

表2产品规格及偏差
12，13，16，19，25,52
5，10，12，15，20,25
1.20,1.00,0.80,0.70，0.60,0.50,0.40,0.35,0.30,0.25
注：表中为推荐规格，其他规格可与客户协商生产。a长度为5m、10m、12m允许有一个断头，15m及以上不多于2个断头。表3产品性能
拉伸强度/MPa
断裂拉伸应变/%
挥发减量/%
试验方法
5.1试样
样品从产品中随机抽取，试样从样品中随机抽取，不要包含断头部分5.2状态调节
试样在温度(23土2)℃的环境条件下至少放1h，并在此条件下试验。5.3外观
在自然光线下垂直试样距离30cm处目测。5.4长度、宽度、厚度
不允许负偏差
5.4.1测量长度，整卷样品作为试样；测量宽度和厚度，按样品纵向切取1m长的带子作为试样。5.4.2按GB/T6673一2001的规定，用精度为1mm的钢卷尺或钢直尺测量试样长度。5.4.3按GB/T6673一2001的规定，用精度不低于0.02mm的量具测量试样宽度，按试样纵向等间距测量5点，取平均值。
5.4.4按GB/T6672一2001的规定，用精度不低于0.01mm、上下测量面为平面/平面的测厚仪测量试样厚度（测量面对试样的压力应在0.5N～1.0N），按试样纵向等间距测量5点，取平均值。5.5表观密度
5.5.1试样
按样品纵向切取约1m长的带子作为试样。5.5.2试验步骤
按5.4的规定，测量试样的长度、宽度、厚度。5.5.2.1
5.5.2.2选用感量不低于1mg的天平测量试样质量。2

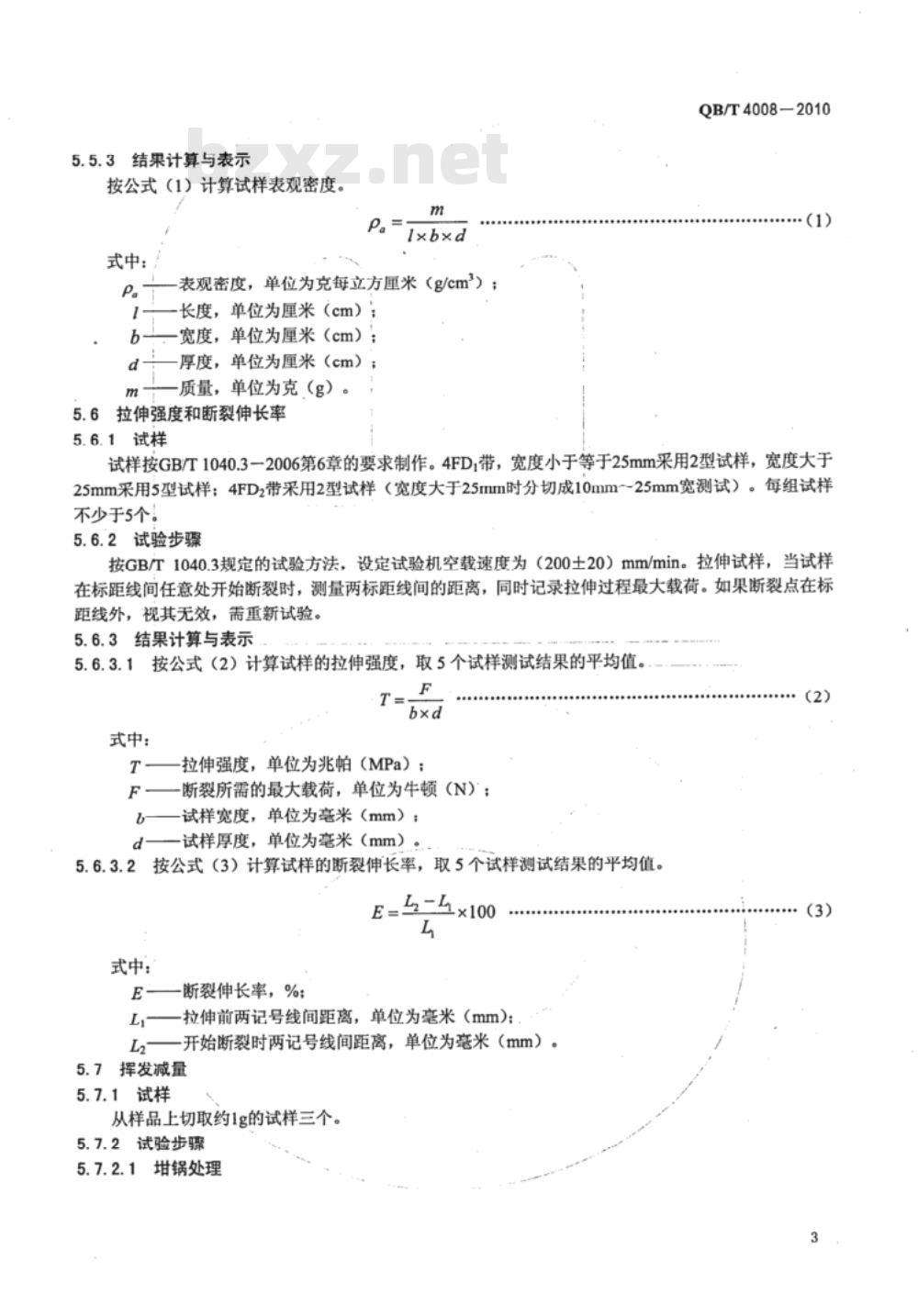

5.5.3结果计算与表示
按公式（1）计算试样表观密度。式中：
表观密度，单位为克每立方厘米（g/cm\）长度，单位为厘米（cm）：
一宽度，单位为厘米（cm）：
厚度，单位为厘米（cm）；
质量，单位为克（g）。
5.6拉伸强度和断裂伸长率
QB/T4008—2010
5.6.1试样
试样按GB/T1040.3一2006第6章的要求制作。4FD，带，宽度小于等于25mm采用2型试样，宽度大于25mm采用5型试样；4FD2带采用2型试样（宽度大于25mm时分切成10mm～25mm宽测试）。每组试样不少于5个！
5.6.2试验步骤
按GB/T1040.3规定的试验方法，设定试验机空载速度为（200土20）mm/min。拉伸试样，当试样在标距线间任意处开始断裂时，测量两标距线间的距离，同时记录拉伸过程最大载荷。如果断裂点在标距线外，视其无效，需重新试验。5.6.3结果计算与表示
5.6.3.1按公式（2）计算试样的拉伸强度，取5个试样测试结果的平均值。T
式中：
T—拉伸强度，单位为兆帕（MPa）：一断裂所需的最大载荷，单位为牛顿（N）：F
一试样宽度，单位为毫米（mm）；一试样厚度，单位为毫米（mm），5.6.3.2按公式（3）计算试样的断裂伸长率，取5个试样测试结果的平均值。E=×100
式中：
一断裂伸长率，%；
一拉伸前两记号线间距离，单位为毫米（mm）：一开始断裂时两记号线间距离，单位为毫米（mm）。5.7挥发减量
5.7.1试样
从样品上切取约1g的试样三个。5.7.2试验步骤
5.7.2.1锅处理
QR/T4008—2010
将放入（500土15）℃的马弗炉中灼烧1h，取出后在空气中冷却约3min，移入干燥器内冷却至室温保存。试验时，将埚放入温度为（150土5）℃的电热鼓风干燥箱中干燥2h即可使用。5.7.2.2试样的烘干
将试样放入已处理的地埚中，一起移入温度为（150土5）℃的电热鼓风干燥箱内，干燥2h后取出移入干燥器中冷却至室温，用感量0.1mg的分析天平称量试样质量m1。5.7.2.3试样的烧结
将经烘干处理称量后的试样放入埚内，一起移入电阻炉中保持炉内温度（370土5）℃，烧结2h后取出，自然降温约5min后，移入干燥器中冷却至室温，用感量0.1mg的分析天平称量试样质量m2，5.7.3结果表示与计算
按公式（4）计算挥发减量，取三个试样测试结果的平均值。W=m-m2x100
式中：
挥发减量，%；
在（150土5）℃下干燥2h的试样质量，单位为克（g）：一在（370土5）℃下烧结2h的试样质量，单位为克（g）。6检验规则
6.1组批
同一原料，同一工艺，同一规格不超过7天的产量为1个检验批。6.2抽样方案
6.2.1出厂检验
按GB/T2828.1一2003中规定的正常检验一次抽样方案进行，1卷产品为1个样本单位，特殊检验水平S-2，接收质量限AQL为2.5%。6.2.2型式检验
从出厂检验合格的批次中随机抽取，样本数量为3卷。6.3检验项目
6.3.1出厂检验
出厂检验项目为外观、规格及偏差、标志和包装。6.3.2型式检验
型式检验项目为本标准第4章的全部要求。有下列情况之一时，应进行型式检验。a）新产品投产或老产品转产的试制定型鉴定：b）原材料、工艺有较大改变，可能影响产品性能时：c）产品停产半年以上，恢复生产时；d）正常生产，每月至少进行1次检验；e）国家质量监督机构提出型式检验的要求时。6.4判定规则
出厂检验按抽样方案的规定进行判定，型式检验如有任一项不合格，应在原批中抽取加倍数量的样本对不合格项进行复检，若复验后仍有不合格则判该批型式检验不合格。7标志、包装、运输、贮存
7.1标志
QB/T4008-2010
包装应附有合格证或合格标记，外包装应至少包括以下各项（单卷包装可以省略项目c）。a）产品名称；
b）规格（厚度×宽度×长度）、表观密度；c）数量；
d）生产厂名称、地址和商标；
e）生产日期或批号：
f）执行标准编号。
7.2包装
内包应装选用合适的纸盒、塑料盒、塑料袋、收缩膜等包装，以避免损伤或变形；如需要可再进行外包装，外包装一般用瓦楞纸箱。7.3运输
运输过程中应防止重压、日晒、雨淋，不允许从高处跌落。7.4购存
产品以包装状态贮存于清洁、干燥的库房中，应远离火源。QB/T4008-2010
中华人民共和国
轻工行业标准
螺纹密封用
聚四氟乙烯未烧结带（生料带）QB/T4008-2010
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：(010)68049923
版权所有侵权必究
书号：155019·3340
印数：1-200册
