【国家标准(GB)】 船用导航雷达接口要求

UDC629.12.014

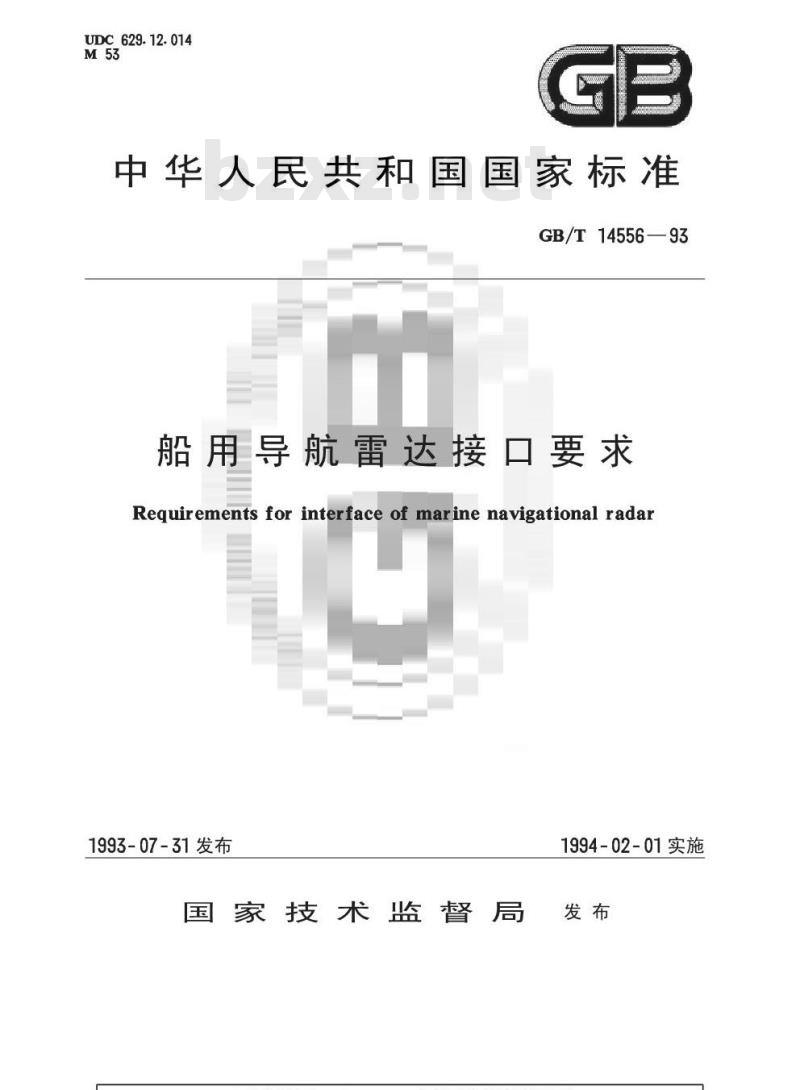

中华人民共和国国家标准
GB/T14556—93
船用导航雷达接口要求
Requirements for interface of marine navigational radar1993-07-31发布
国家技术监督局
1994-02-01实施
中华人民共和国国家标准

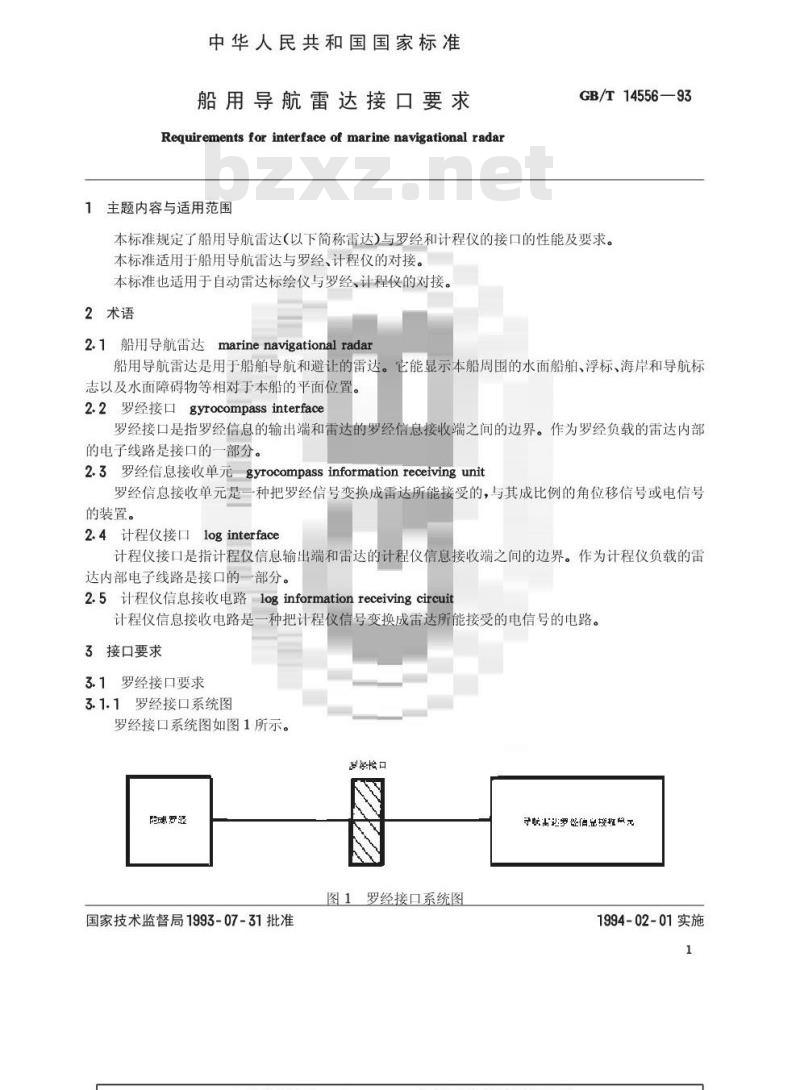

船用导航雷达接口要求
Requirementsforinterfaceofmarinenavigational radar主题内容与适用范围
GB/T14556—93
本标准规定了船用导航雷达(以下简称雷达)与罗经和计程仪的接口的性能及要求。本标准适用于船用导航雷达与罗经、计程仪的对接。本标准也适用于自动雷达标绘仪与罗经、计程仪的对接。2术语
2.1船用导航雷达marinenavigationalradar船用导航雷达是用于船舶导航和避让的雷达。它能显示本船周围的水面船舶、浮标、海岸和导航标志以及水面障碍物等相对于本船的平面位置。2.2罗经接口gyrocompassinterface罗经接口是指罗经信息的输出端和雷达的罗经信息接收端之间的边界。作为罗经负载的雷达内部的电子线路是接口的一部分。
2.3罗经信息接收单元gyrocompass information receivingunit罗经信息接收单元是一种把罗经信号变换成雷达所能接受的，与其成比例的角位移信号或电信号的装置。
2.4计程仪接口loginterface
计程仪接口是指计程仪信息输出端和雷达的计程仪信息接收端之间的边界。作为计程仪负载的雷达内部电子线路是接口的部分。2.5计程仪信息接收电路loginformationreceivingcircuit计程仪信息接收电路是一种把计程仪信号变换成雷达所能接受的电信号的电路。3接口要求
3.1罗经接口要求
3.1.1罗经接口系统图
罗经接口系统图如图1所示。
生教事口
导肌高罗经值显接理显元
图1罗经接口系统图
国家技术监督局1993-07-31批准1994-02-01实施

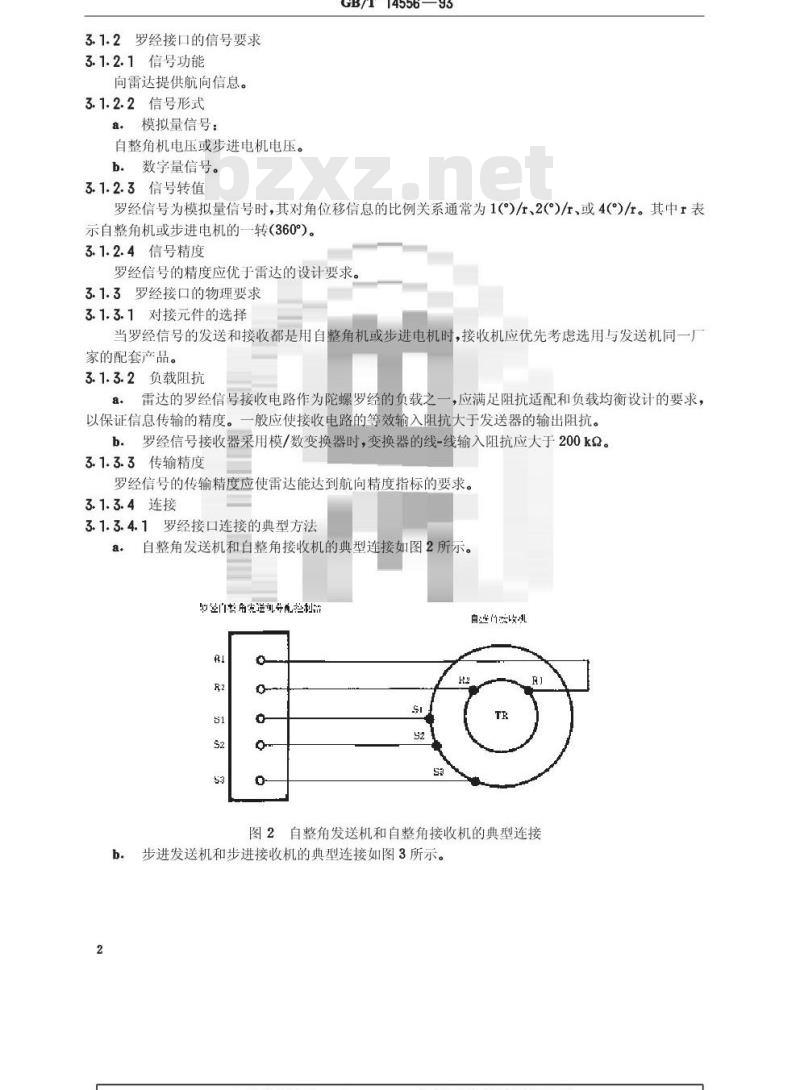

3.1.2罗经接口的信号要求
3.1.2.1信号功能
向雷达提供航向信息。
3.1.2.2信号形式
a.模拟量信号：
自整角机电压或步进电机电压。b。数字量信号。
3.1.2.3信号转值
GB/T14556—93
罗经信号为模拟量信号时，其对角位移信息的比例关系通常为1(°)/r、2()/r、或4()/r。其中r表示自整角机或步进电机的一转（360°）。3.1.2.4信号精度
罗经信号的精度应优于雷达的设计要求。3.1.3罗经接口的物理要求
3.1.3.1对接元件的选择
当罗经信号的发送和接收都是用自整角机或步进电机时，接收机应优先考虑选用与发送机同一厂家的配套产品。
3.1.3.2负载阻抗
8。雷达的罗经信号接收电路作为陀螺罗经的负载之一，应满足阻抗适配和负载均衡设计的要求，以保证信息传输的精度。一般应使接收电路的等效输入阻抗大于发送器的输出阻抗。b。罗经信号接收器采用模/数变换器时，变换器的线-线输入阻抗应大于200kg。3.1.3.3传输精度
罗经信号的传输精度应使雷达能达到航向精度指标的要求。3.1.3.4连接
3.1.3.4.1罗经接口连接的典型方法a.
自整角发送机和自整角接收机的典型连接如图2所示。以经门格用究遥机计配检利证
自些叫
图2自整角发送机和自整角接收机的典型连接b。步进发送机和步进接收机的典型连接如图3所示。2
GB/T14556—93
步证接收机

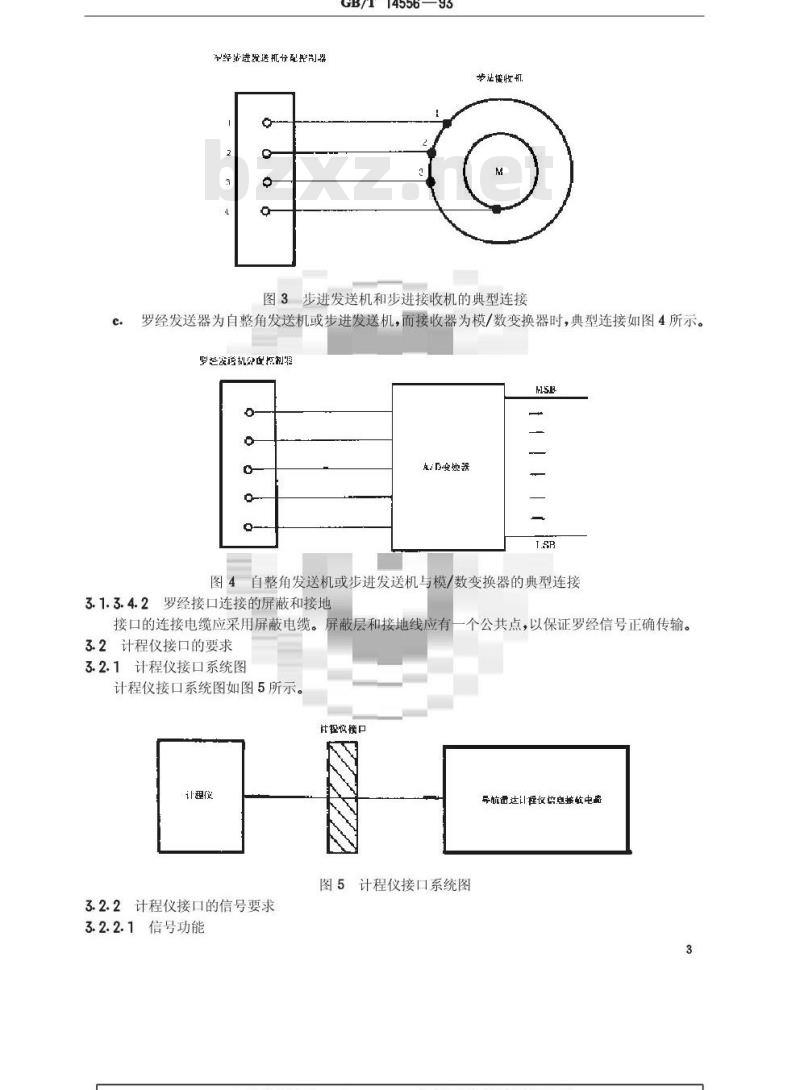

图3步进发送机和步进接收机的典型连接罗经发送器为自整角发送机或步进发送机，而接收器为模/数变换器时，典型连接如图4所示。性家机已拍制箱
点/变她器
图4自整角发送机或步进发送机与模/数变换器的典型连接3.1.3.4.2罗经接口连接的屏蔽和接地接口的连接电缆应采用屏蔽电缆。屏蔽层和接地线应有一个公共点，以保证罗经信号正确传输。3.2计程仪接口的要求
3.2.1计程仪接口系统图
计程仪接口系统图如图5所示。
比程设接口
计理疫
3.2.2计程仪接口的信号要求
3.2.2.1信号功能
图5计程仪接口系统图
异航雷达山程仪监息收电离

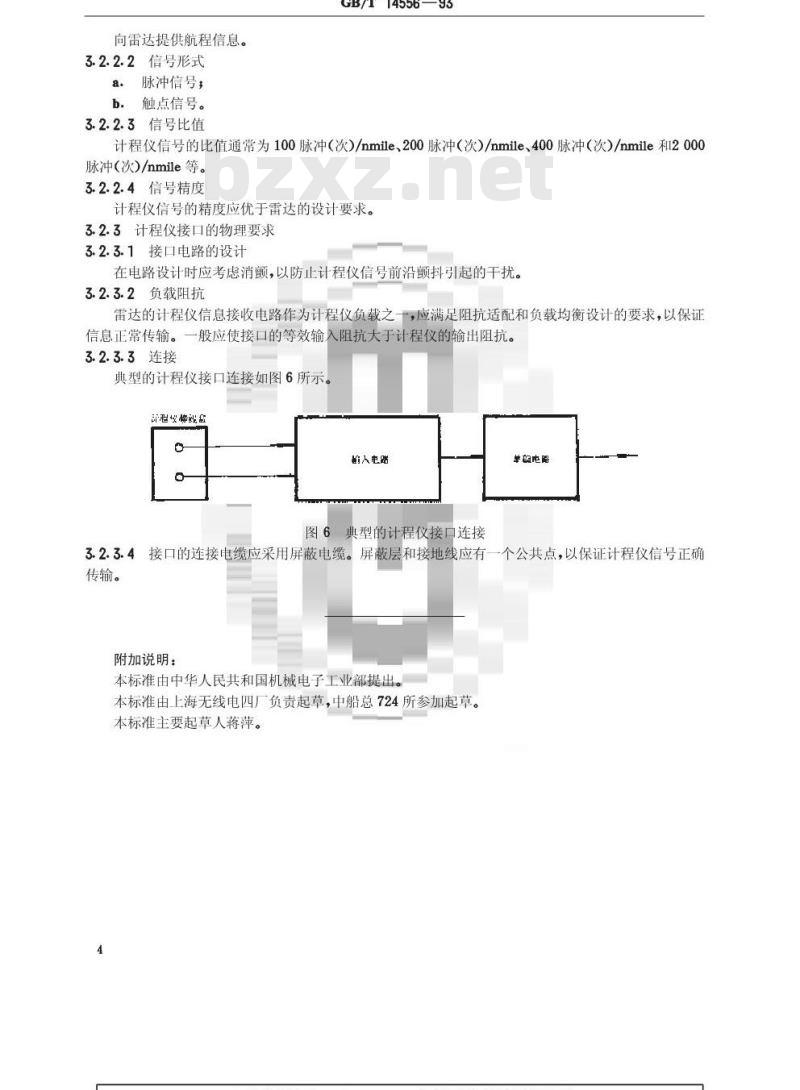

向雷达提供航程信息。
3.2.2.2信号形式
a.脉冲信号，
b。触点信号。
3.2.2.3信号比值
GB/T14556—93
计程仪信号的比值通常为100脉冲（次）/nmile、200脉冲（次）/nmile、400脉冲（次）/nmile和2000脉冲（次）/nmile等。
3.2.2.4信号精度
计程仪信号的精度应优于雷达的设计要求。3.2.3计程仪接口的物理要求
3.2.3.1接口电路的设计
在电路设计时应考虑消额，以防止计程仪信号前沿额抖引起的干扰。3.2.3.2负载阻抗
雷达的计程仪信息接收电路作为计程仪负载之一，应满足阻抗适配和负载均衡设计的要求，以保证信息正常传输。一般应使接口的等效输入阻抗大于计程仪的输出阻抗。3.2.3.3连接
典型的计程仪接口连接如图6所示。皮格所
新人电路
图6典型的计程仪接口连接bZxz.net
的电器
3.2.3.4接口的连接电缆应采用屏蔽电缆。屏蔽层和接地线应有一个公共点，以保证计程仪信号正确传输。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由上海无线电四厂负责起草，中船总724所参加起草。本标准主要起草人蒋萍。
