【化工行业标准(HG)】 预硫化缓冲胶

ICS 83.160.01
备案号：27365—2010
中华人民共和国化工行业标准
HG/T4124—2009
预硫化缓冲胶
Precured tread cushiongum
2009-12-04发布
2010-06-01实施

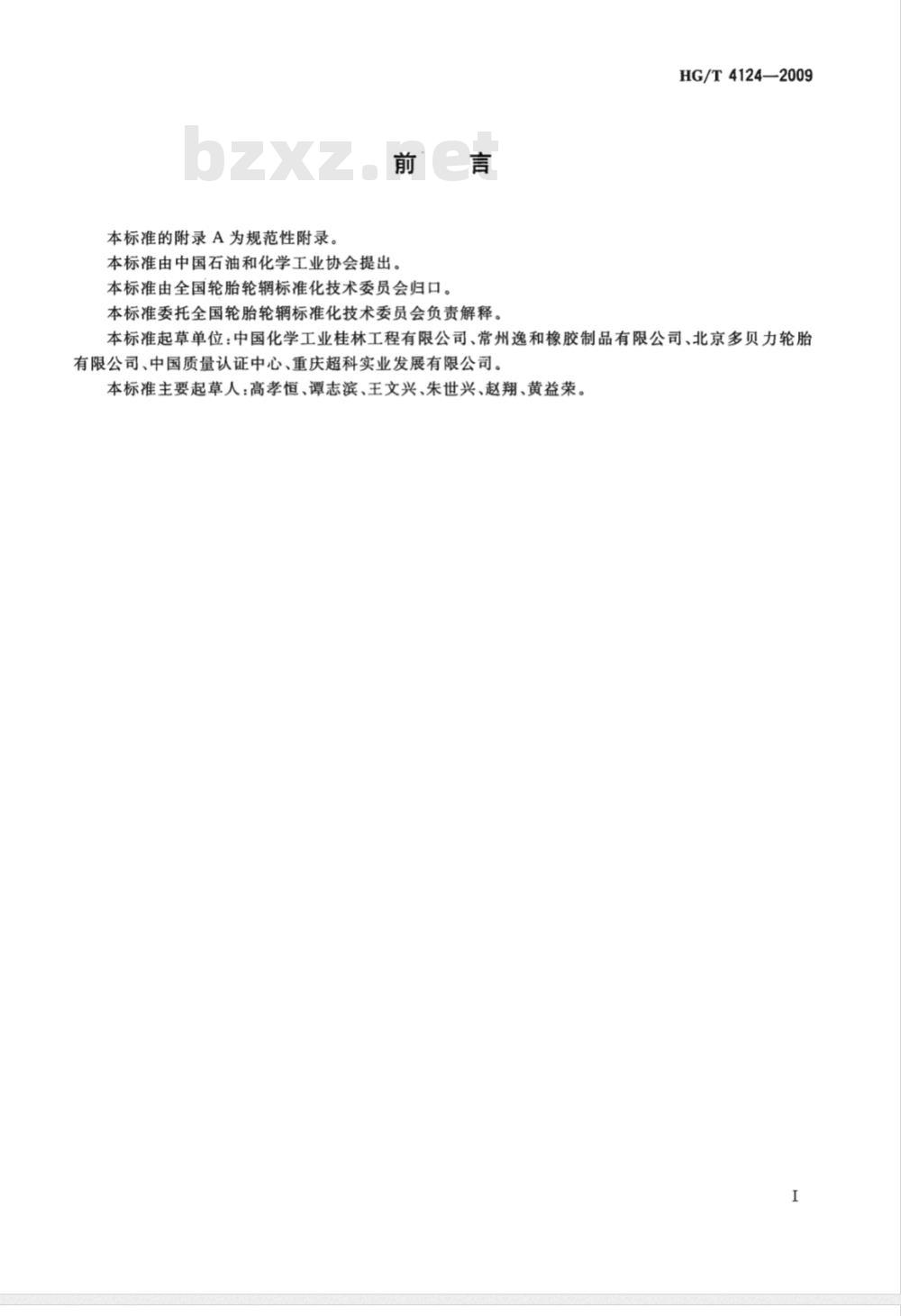

中华人民共和国工业和信息化部发布本标准的附录A为规范性附录。
本标准由中国石油和化学工业协会提出。本标准由全国轮胎轮辋标准化技术委员会归口。本标准委托全国轮胎轮辋标准化技术委员会负责解释。HG/T4124—2009
本标准起草单位：中国化学工业桂林工程有限公司、常州逸和橡胶制品有限公司、北京多贝力轮胎有限公司、中国质量认证中心、重庆超科实业发展有限公司。本标准主要起草人：高孝恒、谭志滨、王文兴、朱世兴、赵翔、黄益荣。1范围

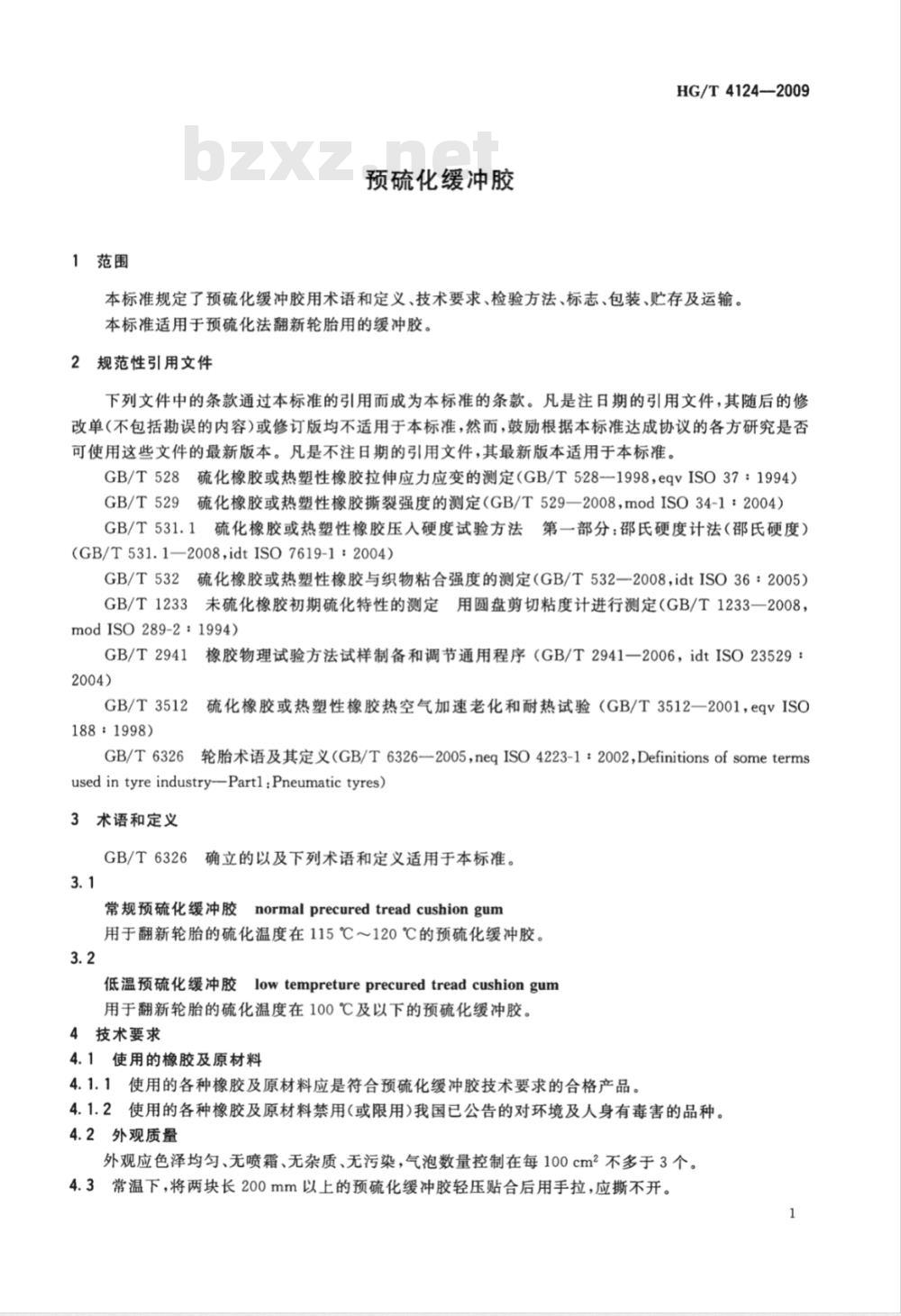

预硫化缓冲胶
HG/T4124-—2009
本标准规定了预硫化缓冲胶用术语和定义、技术要求、检验方法、标志、包装、贮存及运输。本标准适用于预硫化法翻新轮胎用的缓冲胶。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变的测定（GB/T528-1998，eqvISO37：1994）GB/T529硫化橡胶或热塑性橡胶撕裂强度的测定（GB/T529—2008，modISO34-1：2004）GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第一部分：邵氏硬度计法（邵氏硬度）(GB/T531.1—2008,idtISO7619-1:2004)GB/T532硫化橡胶或热塑性橡胶与织物粘合强度的测定（GB/T532一2008，idtISO36：2005）GB/T1233未硫化橡胶初期硫化特性的测定用圆盘剪切粘度计进行测定（GB/T1233一2008，modISO289-2：1994)
GB/T29412
橡胶物理试验方法试样制备和调节通用程序（GB/T2941一2006，idtISO23529：2004)
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB/T3512一2001，eqvISOGB/T3512
188：1998)
GB/T6326轮胎术语及其定义（GB/T6326-2005，neqISO4223-1：2002,Definitionsof sometermsused in tyre industry-Partl:Pneumatic tyres)3术语和定义
GB/T6326确立的以及下列术语和定义适用于本标准。3.1
常规预硫化缓冲胶normalprecuredtreadcushiongum用于翻新轮胎的硫化温度在115℃～120℃的预硫化缓冲胶。3.2
低温预硫化缓冲胶lowtempretureprecuredtreadcushiongum用于翻新轮胎的硫化温度在100℃及以下的预硫化缓冲胶。4技术要求
4.1使用的橡胶及原材料
4.1.1使用的各种橡胶及原材料应是符合预硫化缓冲胶技术要求的合格产品。4.1.2使用的各种橡胶及原材料禁用（或限用）我国已公告的对环境及人身有毒害的品种。4.2外观质量
外观应色泽均匀、无喷霜、无杂质、无污染，气泡数量控制在每100cm2不多于3个。4.3常温下，将两块长200mm以上的预硫化缓冲胶轻压贴合后用手拉，应撕不开。1
HG/T4124—2009

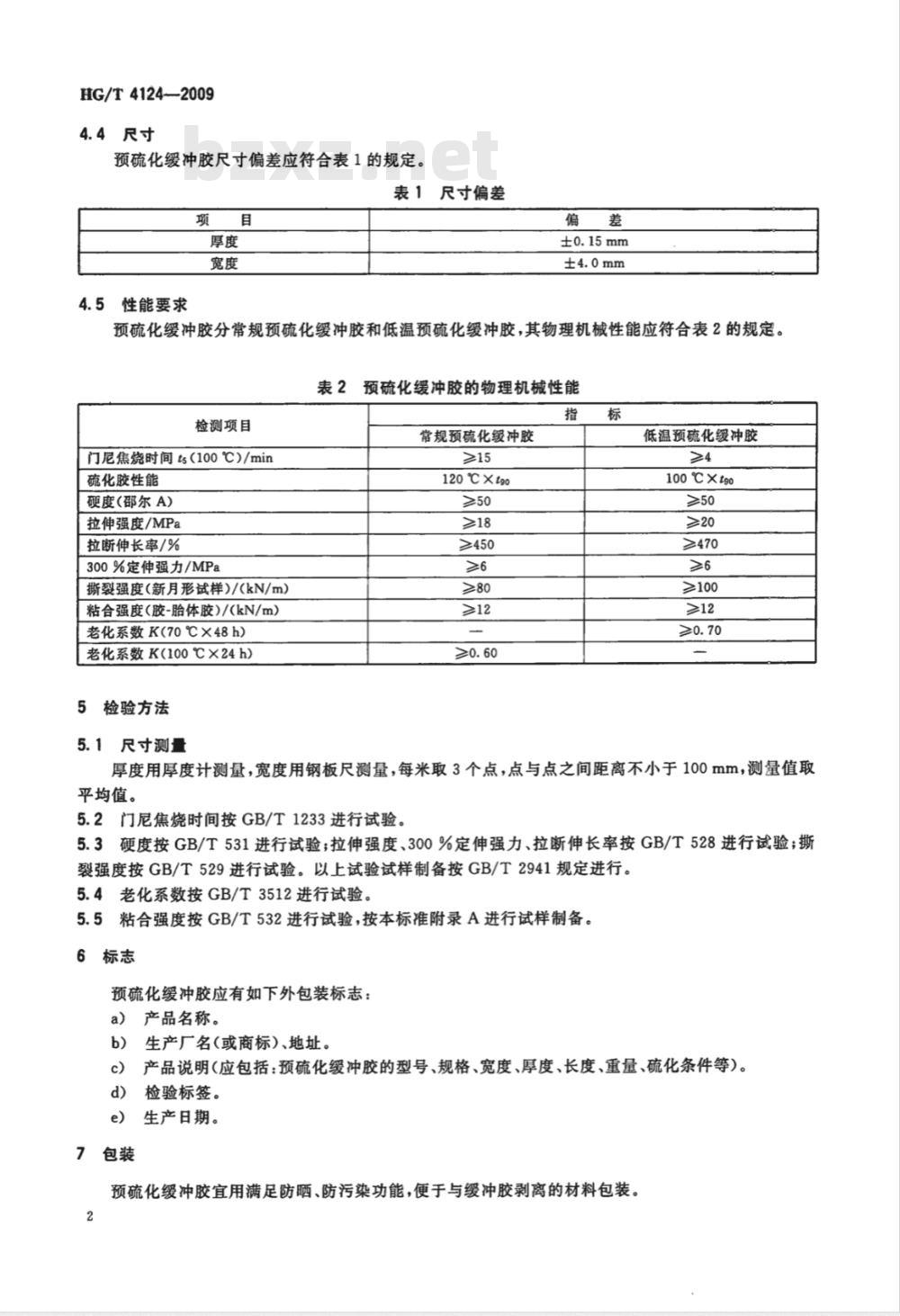

预硫化缓冲胶尺寸偏差应符合表1的规定。表1
尺寸偏差
性能要求
预硫化缓冲胶分常规预硫化缓冲胶和低温预硫化缓冲胶，其物理机械性能应符合表2的规定。预硫化缓冲胶的物理机械性能
检测项目
门尼焦烧时间ts（100℃）/min
硫化胶性能下载标准就来标准下载网
硬度（邵尔A）
拉伸强度/MPa
拉断伸长率/%
300%定伸强力/MPa
撕裂强度（新月形试样)/(kN/m）粘合强度（胶-胎体胶)/(kN/m）老化系数K(70℃×48h）
老化系数K(100℃×24h）
5检验方法
5.1尺寸测量
常规预硫化缓冲胶
120℃×t9o
≥450
低温预硫化缓冲胶
100℃×tgo
≥470
厚度用厚度计测量，宽度用钢板尺测量，每米取3个点，点与点之间距离不小于100mm，测量值取平均值。
5.2门尼焦烧时间按GB/T1233进行试验。5.3硬度按GB/T531进行试验；拉伸强度、300%定伸强力、拉断伸长率按GB/T528进行试验；撕裂强度按GB/T529进行试验。以上试验试样制备按GB/T2941规定进行。5.4老化系数按GB/T3512进行试验。5.5粘合强度按GB/T532进行试验，按本标准附录A进行试样制备。6标志
预硫化缓冲胶应有如下外包装标志：产品名称。
生产厂名（或商标）、地址。
产品说明（应包括：预硫化缓冲胶的型号、规格、宽度、厚度、长度、重量、硫化条件等）。检验标签。
生产日期。

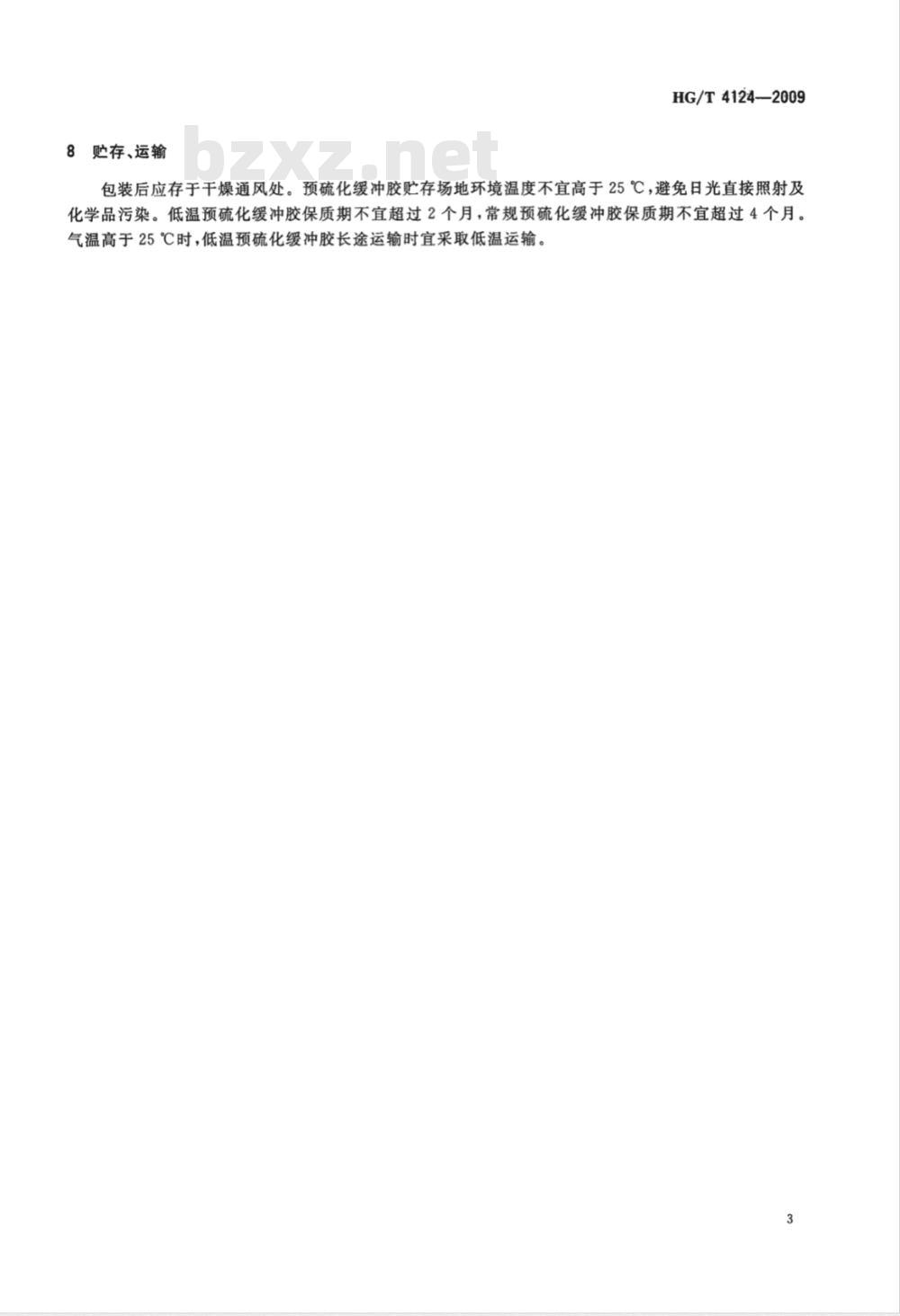

预硫化缓冲胶宜用满足防晒、防污染功能，便于与缓冲胶剥离的材料包装。贮存、运输
HG/T 4124—2009
包装后应存于干燥通风处。预硫化缓冲胶贮存场地环境温度不宜高于25℃，避免日光直接照射及化学品污染。低温预硫化缓冲胶保质期不宜超过2个月，常规预硫化缓冲胶保质期不宜超过4个月。气温高于25℃时，低温预硫化缓冲胶长途运输时宜采取低温运输。3
HG/T4124—2009
A.1试样的基片制备
附录A
（规范性附录）
粘合强度试验用的试样制作
基片的外尺寸：长150mmX宽25mm×厚4mm。为防止基片在做粘合强度试验时过度伸长，在其试样胶一面贴一层帆布再进行硫化。A.2试样制作
A.2.1硫化后的基片打磨及涂胶浆：将两块基片按GB/T2941中规定的要求配置砂轮及打磨办法进行打磨要进行粘合试验的基片的一个表面，并在15min内涂以1：12的汽油胶浆（胶浆胶使用被检的预硫化缓冲胶)。
A.2.2在室温下取被检的预硫化缓冲胶贴于已涂有胶浆并经干燥的两块基片之间，用不小于0.6MPa的压力将试样压合。
A.2.3粘合强度试样硫化条件：按预硫化缓冲胶120℃T90的硫化时间加10min作为粘合强度试样的硫化时间。试样的硫化压力大于0.6MPa，在平板硫化机内硫化，硫化后的试样应停放4h才可进行粘合强度测试。
A.3试样的基片配方和混炼工艺条件A.3.1试样的基片配方（配比）
3号烟片胶（两段塑炼）
丁苯胶（1500）
炭黑N660
氧化锌
硬脂酸
环烷油
防老剂RD
促进剂NS
硫化条件：150℃×25min。
A.3.2混炼工艺条件
用6英寸炼胶机，辊温45℃士5℃，生胶400g，加配合剂顺序和时间如下：3号烟片胶、丁苯胶(共混)3m薄通打三角包4次5m加小料3mi1/2炭黑3m环烷油m1/2炭黑5mi硫黄
2mi薄通打三角包4次5mi下片
合计：30min
中华人民共和国
化工行业标准
预硫化缓冲胶
HG/T4124—2009
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011）北京云浩印剧有限贵任公司印装880mm×1230mm1/16印张字数9千字2010年6月北京第1版第1次印剧
书号：155025·0840
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//www.cip.com.cn600
凡购买本书，如有缺损质量问题，本社销售中心负资调换。定价：10.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
