【环境保护行业标准(HJ)】 环境标志产品技术要求 采暖散热器

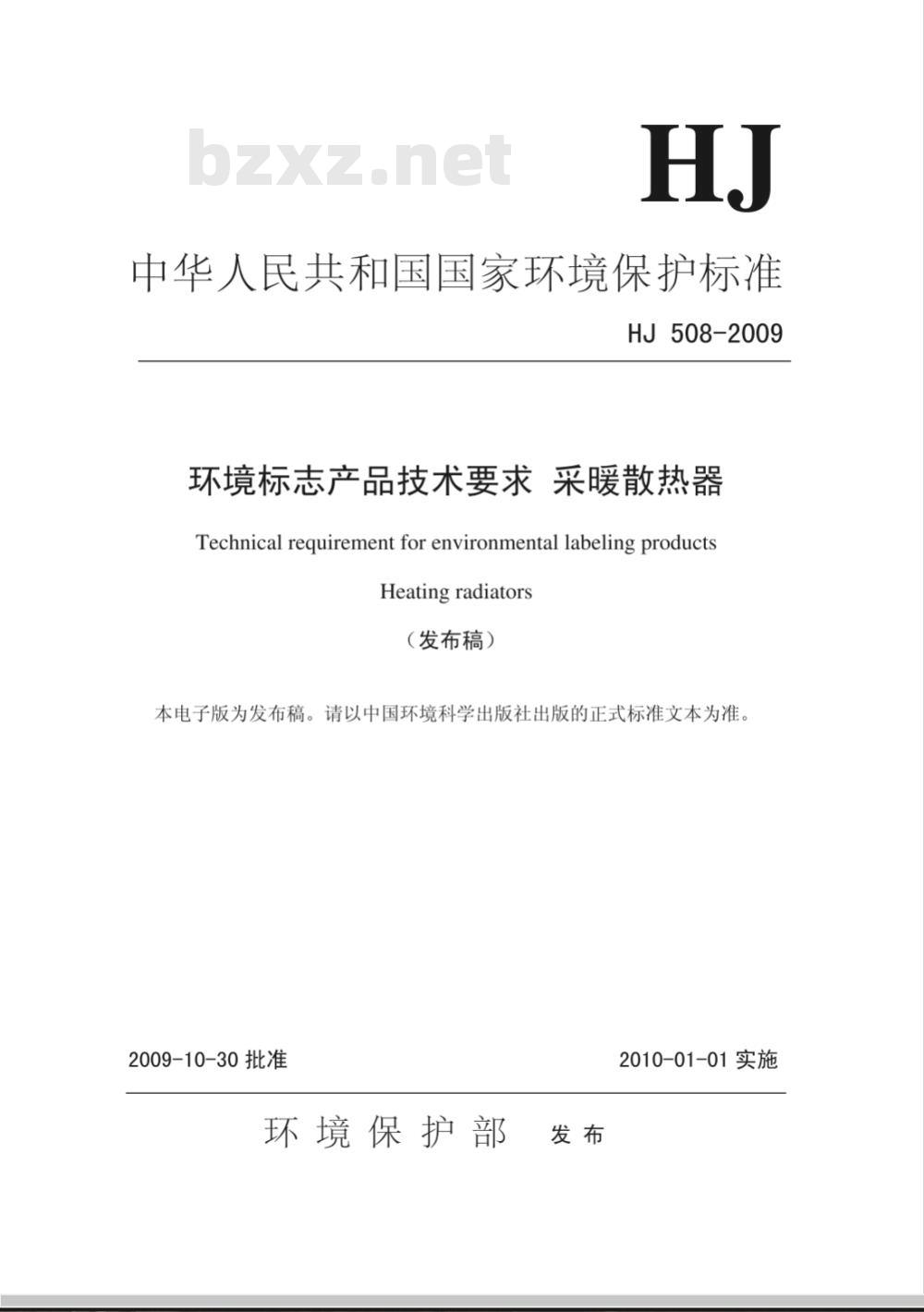

中华人民共和国国家环境保护标准HJ508-2009
环境标志产品技术要求采暖散热器Technical requirement for environmental labeling productsHeating radiators
（发布稿）
本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。2009-10-30批准
环境保护部
2010-01-01实施

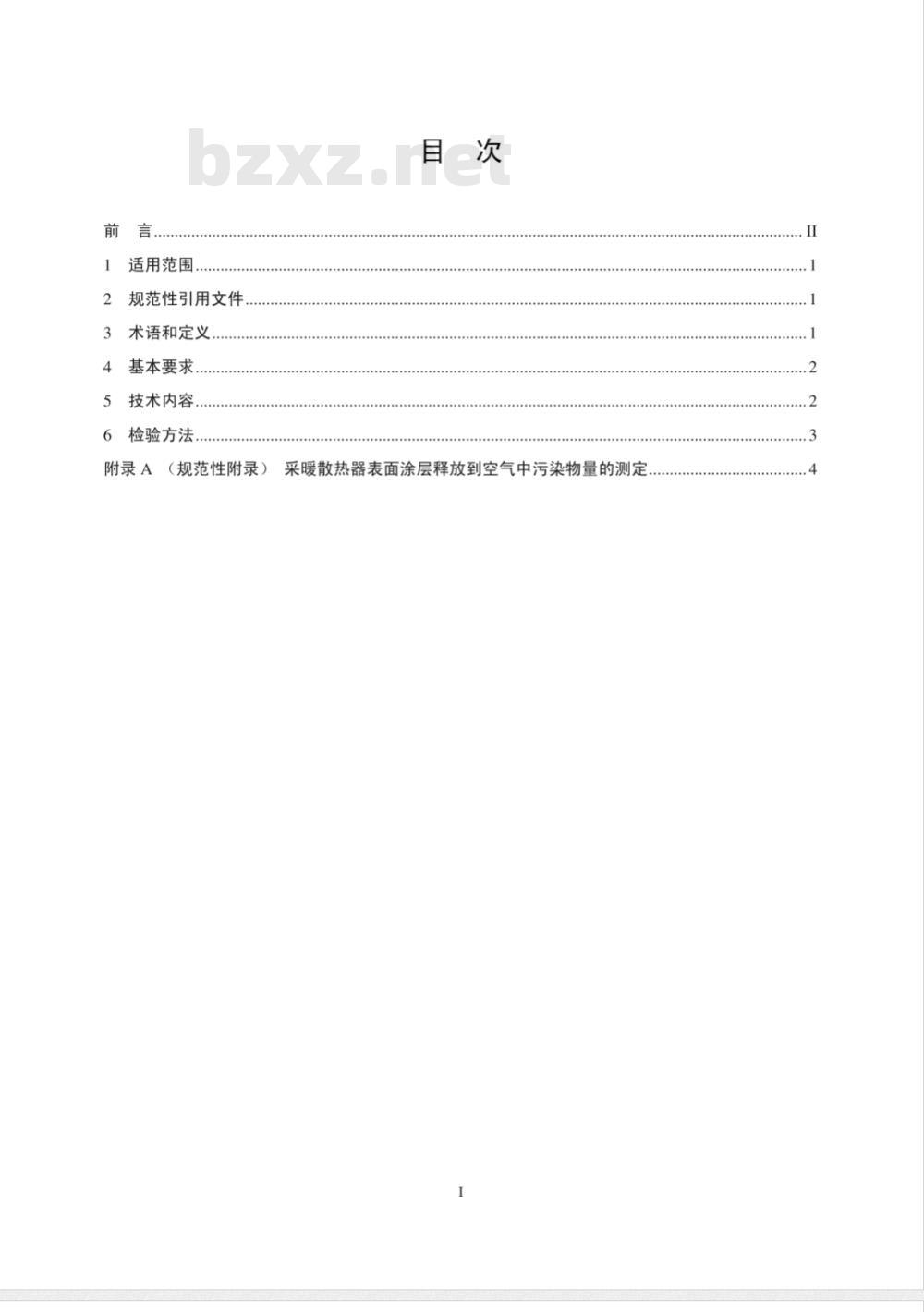

适用范围
规范性引用文件.
3术语和定义
基本要求.
5技术内容..
检验方法.
附录A（规范性附录）
采暖散热器表面涂层释放到空气中污染物量的测定...........

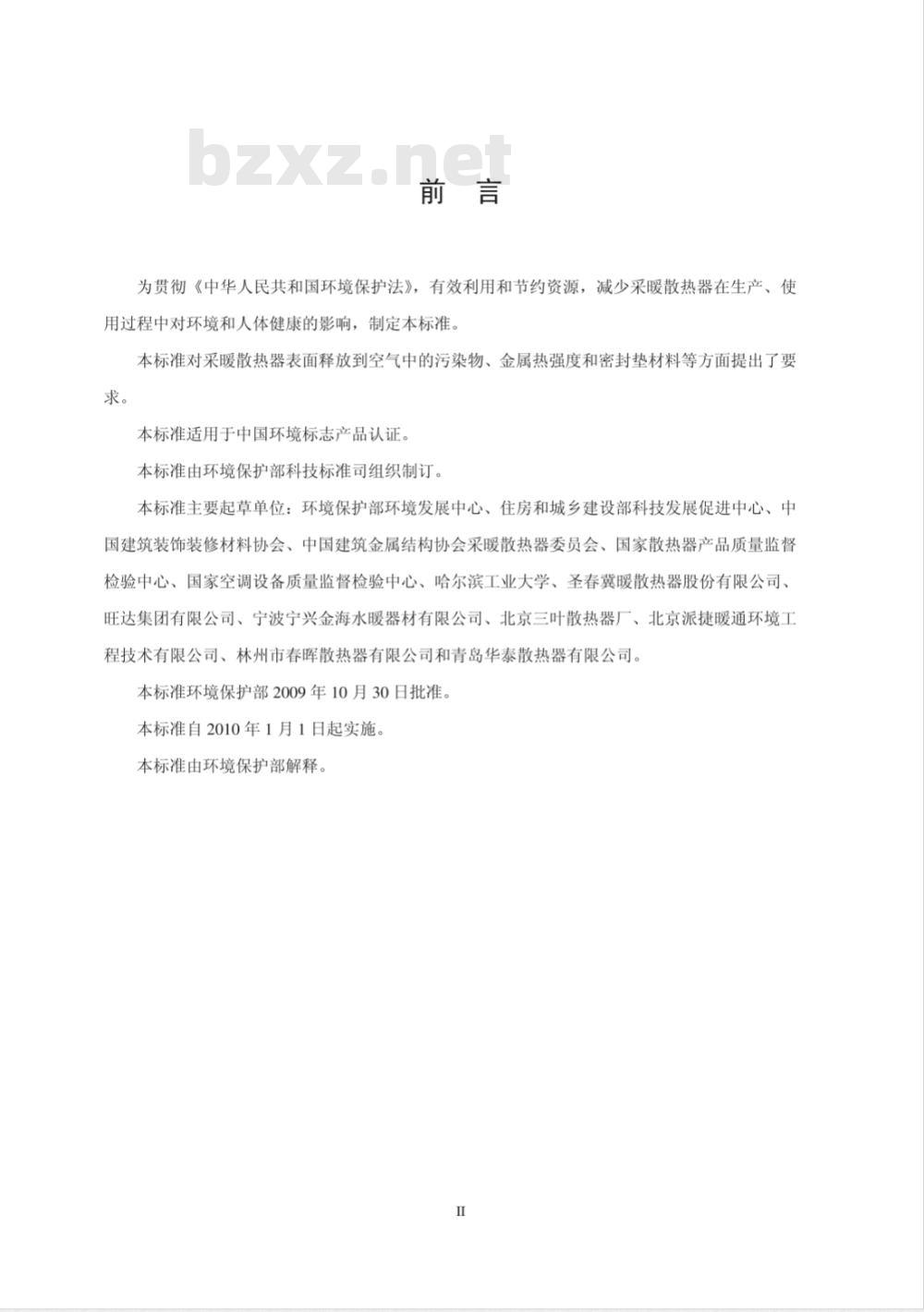

为贯彻《中华人民共和国环境保护法》，有效利用和节约资源，减少采暖散热器在生产、使用过程中对环境和人体健康的影响，制定本标准本标准对采暖散热器表面释放到空气中的污染物、金属热强度和密封垫材料等方面提出了要求。
本标准适用于中国环境标志产品认证。本标准由环境保护部科技标准司组织制订。本标准主要起草单位：环境保护部环境发展中心、住房和城乡建设部科技发展促进中心、中国建筑装饰装修材料协会、中国建筑金属结构协会采暖散热器委员会、国家散热器产品质量监督检验中心、国家空调设备质量监督检验中心、哈尔滨工业大学、圣春冀暖散热器股份有限公司、旺达集团有限公司、宁波宁兴金海水暖器材有限公司、北京三叶散热器厂、北京派捷暖通环境工程技术有限公司、林州市春晖散热器有限公司和青岛华泰散热器有限公司。本标准环境保护部2009年10月30日批准本标准自2010年1月1日起实施，本标准由环境保护部解释。

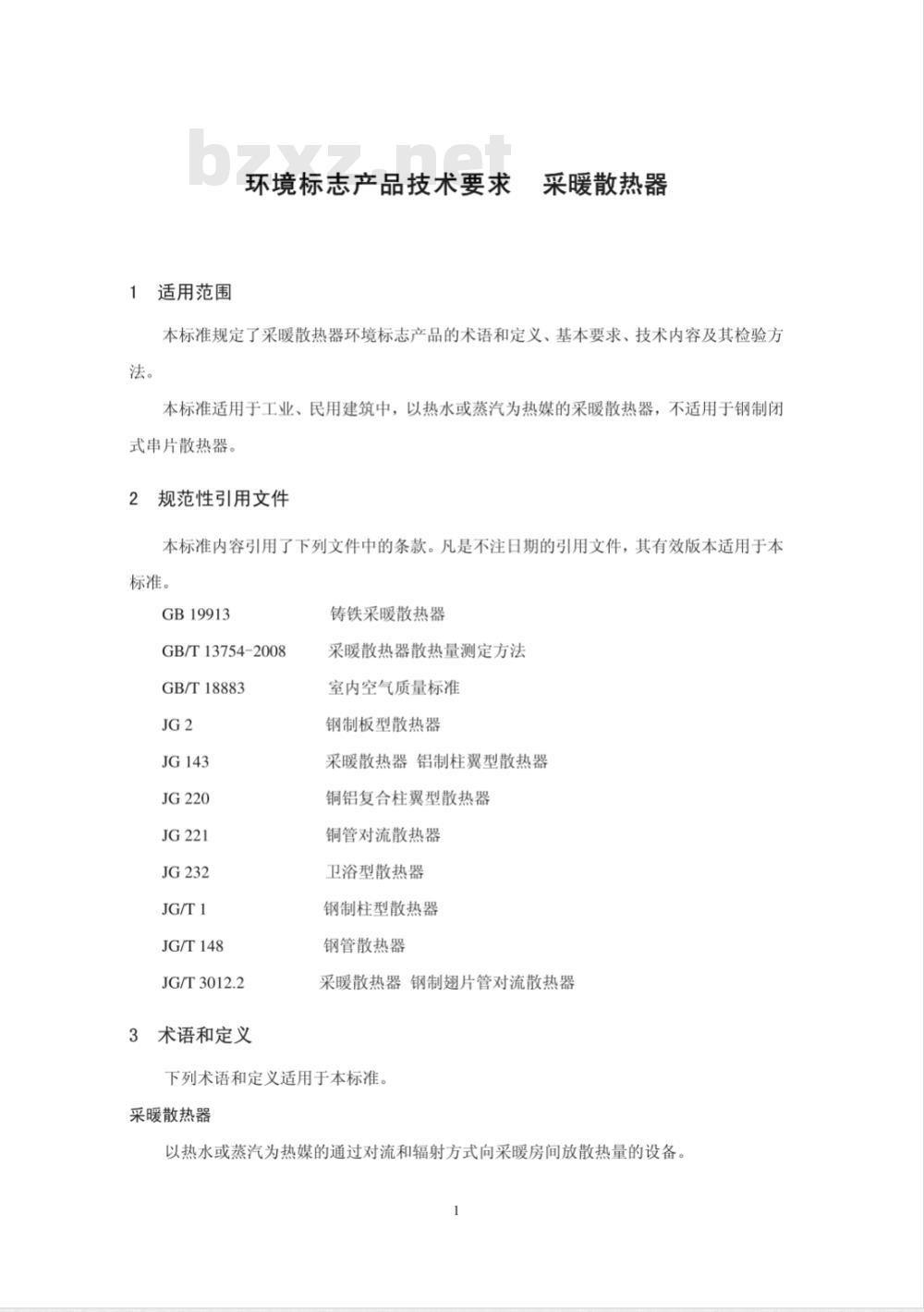

1适用范围
环境标志产品技术要求
采暖散热器
本标准规定了采暖散热器环境标志产品的术语和定义、基本要求、技术内容及其检验方法。
本标准适用于工业、民用建筑中，以热水或蒸汽为热媒的采暖散热器，不适用于钢制闭式串片散热器。
规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。
GB19913
GB/T13754-2008
GB/T18883
JG/T148
JG/T3012.2
3术语和定义
铸铁采暖散热器
采暖散热器散热量测定方法
室内空气质量标准
钢制板型散热器
采暖散热器铝制柱翼型散热器
铜铝复合柱翼型散热器
铜管对流散热器
卫浴型散热器
钢制柱型散热器
钢管散热器
采暖散热器钢制翅片管对流散热器下列术语和定义适用于本标准。采暖散热器
以热水或蒸汽为热媒的通过对流和辐射方式向采暖房间放散热量的设备1

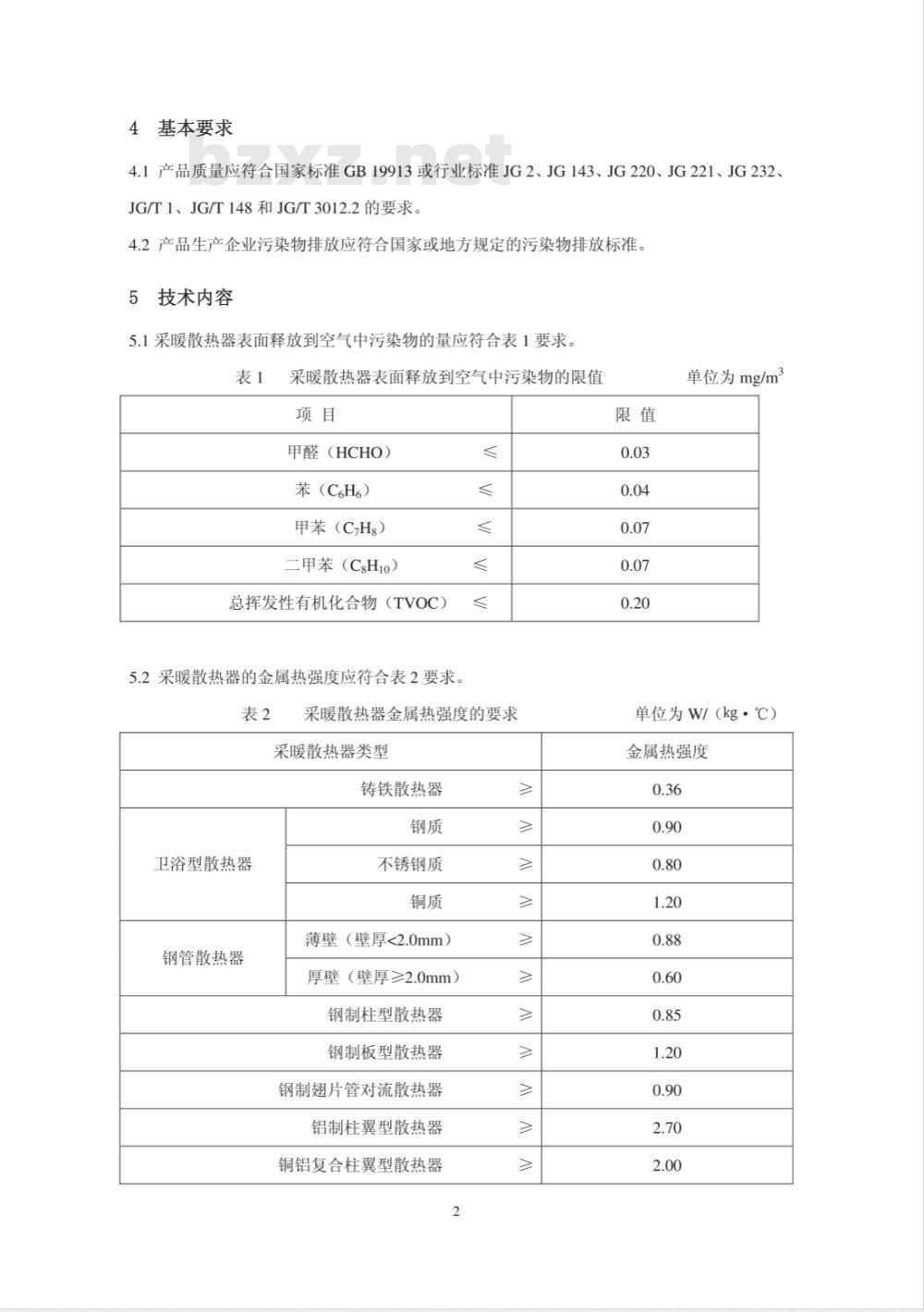

基本要求
4.1产品质量应符合国家标准GB19913或行业标准JG2、JG143、JG220、JG221、JG232、JG/T1、JG/T148和JG/T3012.2的要求。4.2产品生产企业污染物排放应符合国家或地方规定的污染物排放标准。技术内容
5.1采暖散热器表面释放到空气中污染物的量应符合表1要求表1
采暖散热器表面释放到空气中污染物的限值项目
甲醛（HCHO）
苯（CHe）
甲苯（ChHg）
二甲苯（CgHio）
总挥发性有机化合物（TVOC）
5.2采暖散热器的金属热强度应符合表2要求。表2
采暖散热器金属热强度的要求
采暖散热器类型
铸铁散热器
卫浴型散热器
钢管散热器
不锈钢质
薄壁（壁厚<2.0mm）
厚壁（壁厚≥2.0mm）
钢制柱型散热器
钢制板型散热器
钢制翅片管对流散热器
铝制柱翼型散热器
铜铝复合柱翼型散热器
单位为mg/m2
单位为W/（kg·℃）
金属热强度
铜管对流散热器
5.3采暖散热器不得使用含石棉的密封垫。6检验方法
6.1技术内容5.1中的检测按照附录A规定的方法进行。6.2技术内容5.2中采暖散热器的金属热强度按公式（1）计算：q=
ATs ×G
式中：q——采暖散热器金属热强度，W/（kg.℃)；Qs—采暖散热器标准散热量，W；△Ts——标准过余温度，△Ts=64.5℃;G——采暖散热器未充水时的质量，kg。1.80
其中，采暖散热器标准散热量的检测按照GB/T13754-2008规定的方法进行，检测铜管对流散热器标准散热量时，其外罩采用JG221标准规定的钢板外罩。6.3技术内容5.3中的内容通过文件审查结合现场检查的方式验证。3
A.1原理
附录A
（规范性附录）
采暖散热器表面涂层释放到空气中污染物量的测定将采暖散热器样品置于密闭小室内，检测样品在规定时间内释放到密闭小室空气中的污染物浓度。
A.2测试装置
长和宽均为4000mm，高为2800mm的密闭小室（或满足室内高度为2800mm的相近形式的其他密闭房间）。
A.3样品
A.3.1样品的选择
表面有涂层、标准散热量为1600±100W的成品采暖散热器。A.3.2样品的测定条件
密闭小室在未安装被测采暖散热器样品的情况下，测试前后2h室内空气污染物的变化量不大于表1中规定的污染物的限量的10%。A.4测定方法
A.4.1安装和运行
把采暖散热器样品安装在符合A.2规定的密闭小室内，并在A.3.2条件下放置2h。A.4.2有害物质测定
小室内空气取样及污染物测定，按GB/T18883的规定进行。A.4.3结果计算公式wwW.bzxz.Net
Ux=Uh-U。
式中：Ux—被测采暖散热器表面涂层污染物实际释放量，mg/mU——试验后小室内空气中污染物检出量，mg/m2；Uo
-试验前小室内空气中污染物检出量，mg/m2。4
