【国家计量标准(JJ)】 钢轨断面检测量具检定规程

JJG（铁道）

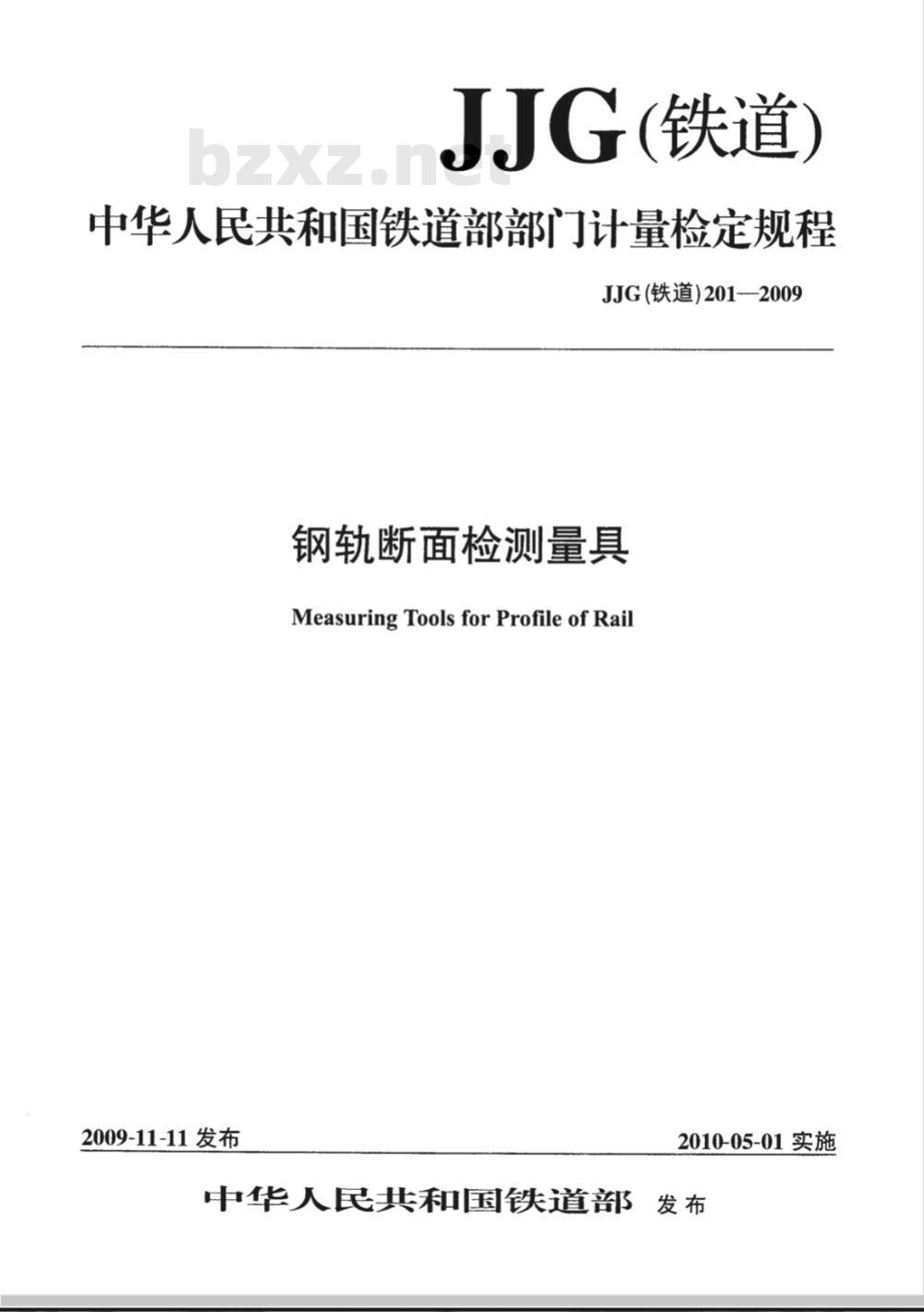

中华人民共和国铁道部部门计量检定规程JJG(铁道)201—2009
钢轨断面检测量具
Measuring Tools for Profile of Rail2009-11-11发布
2010-05-01实施
中华人民共和国铁道部发布
JJG（铁道）201-2009

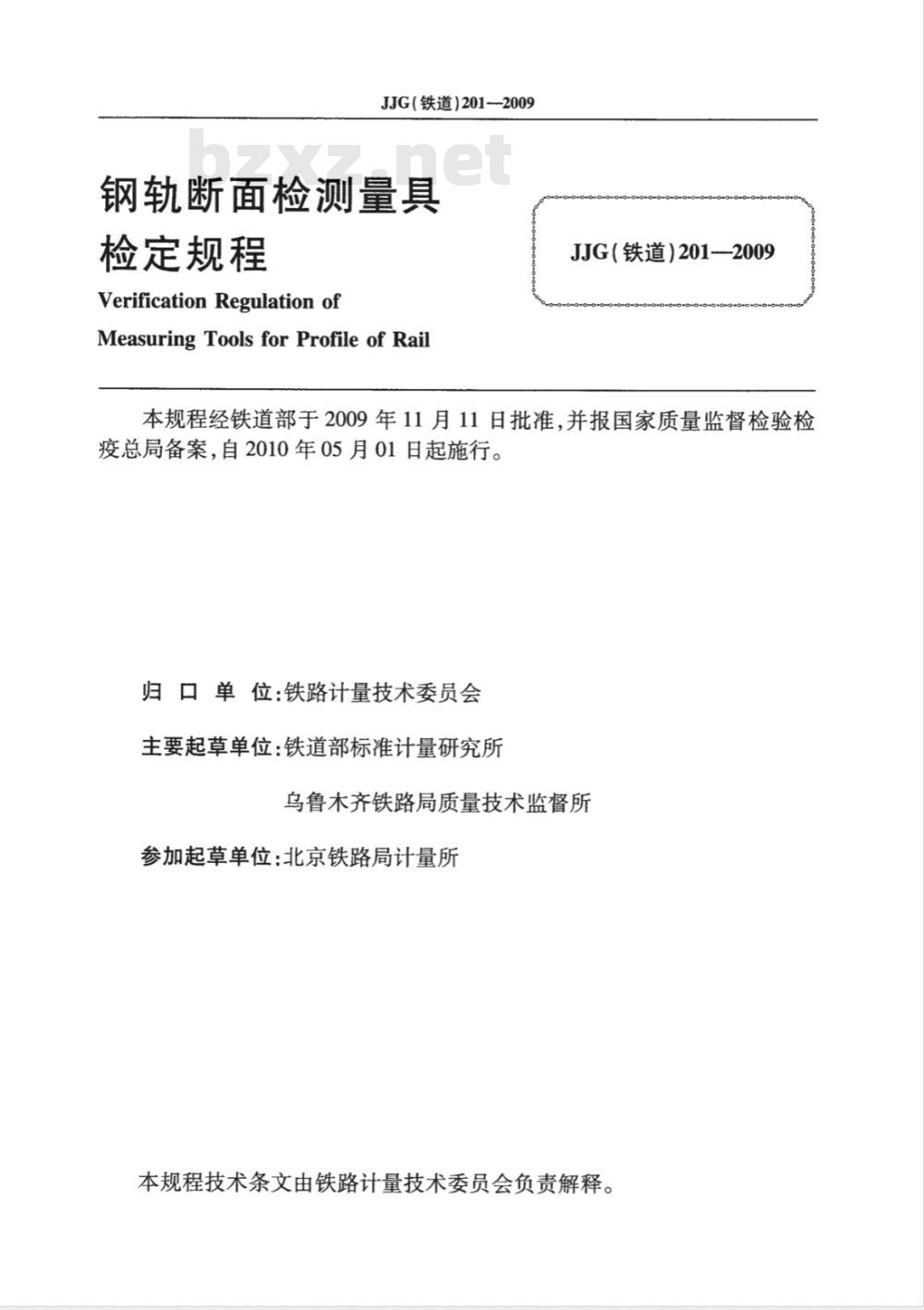

钢轨断面检测量具
检定规程
Verification Regulation of
MeasuringToolsforProfileofRailJJG（铁道)201—2009免费标准bzxz.net
本规程经铁道部于2009年11月11日批准，并报国家质量监督检验检疫总局备案，自2010年05月01日起施行。归口单位：铁路计量技术委员会主要起草单位：铁道部标准计量研究所乌鲁木齐铁路局质量技术监督所参加起草单位：北京铁路局计量所本规程技术条文由铁路计量技术委员会负责解释。本规程主要起草人：
JJG（铁道)201-2009

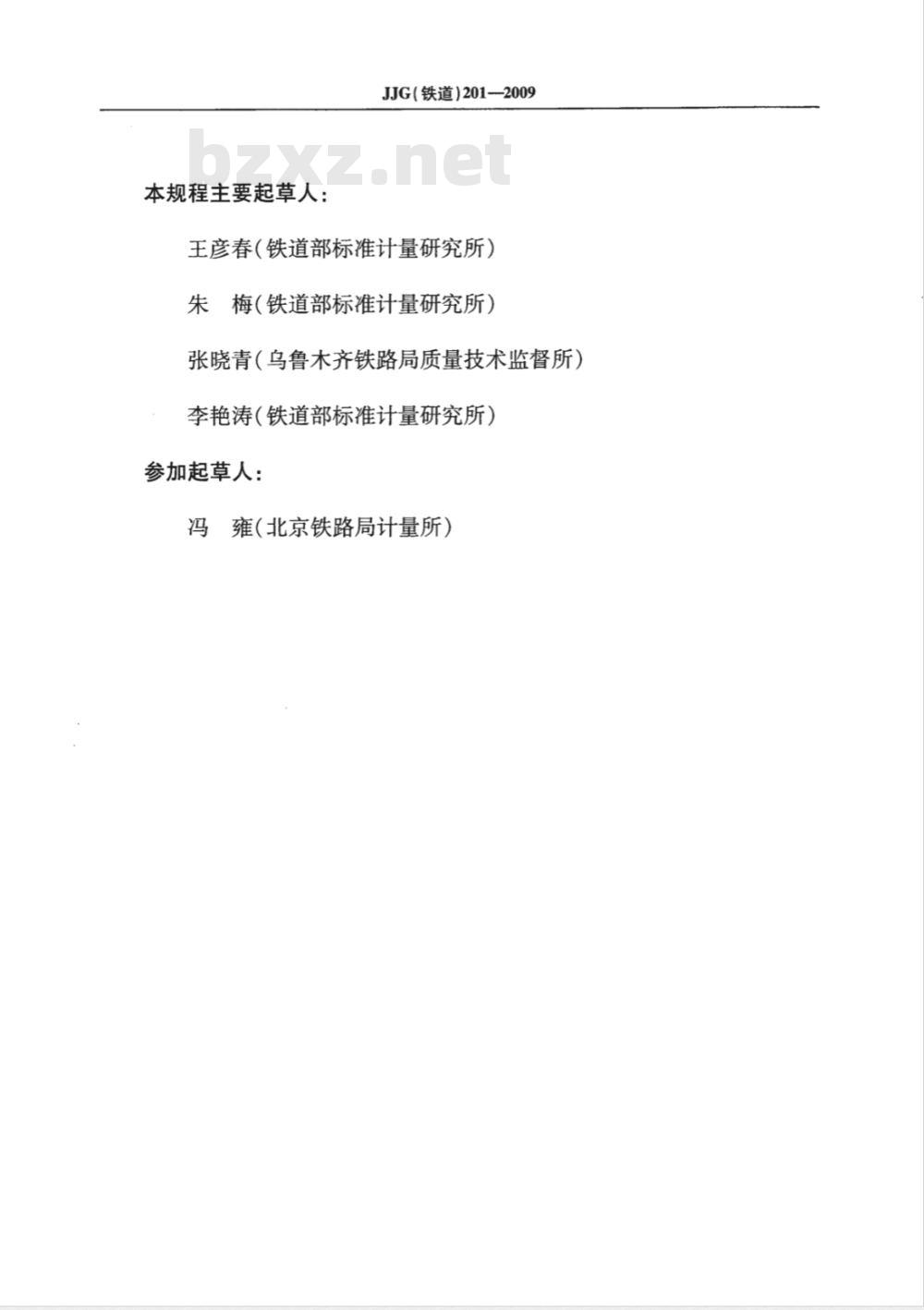

王彦春（铁道部标准计量研究所）朱梅（铁道部标准计量研究所）张晓青（乌鲁木齐铁路局质量技术监督所）李艳涛（铁道部标准计量研究所）参加起草人：
冯雍(北京铁路局计量所）

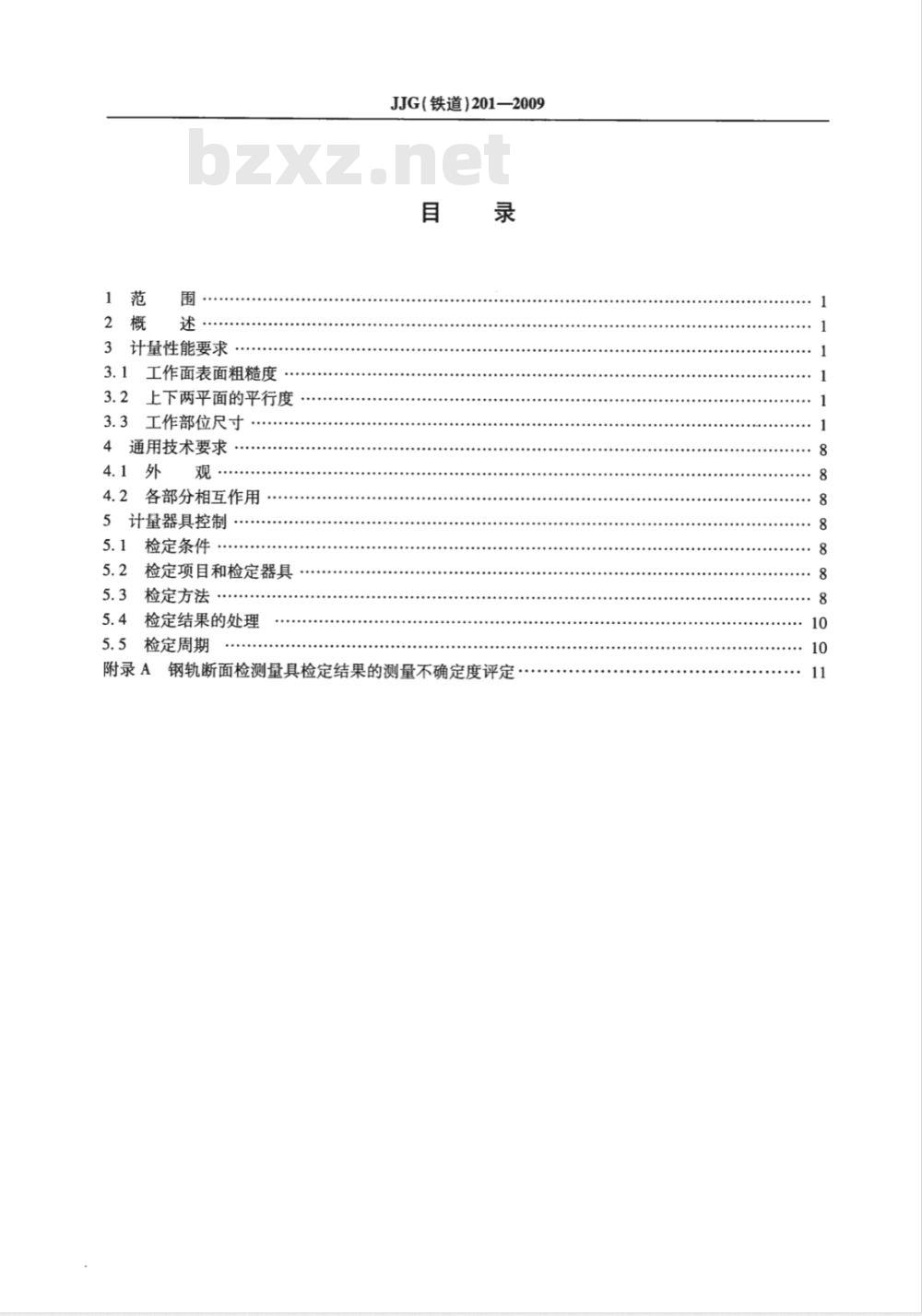

3计量性能要求
3.1工作面表面粗糙度
3.2上下两平面的平行度
3.3工作部位尺寸..
4通用技术要求
4.2各部分相互作用
5计量器具控制
5.1检定条件
5.2检定项目和检定器具
5.3检定方法
5.4检定结果的处理
5.5检定周期
附录A
JJG（铁道）201—2009
钢轨断面检测量具检定结果的测量不确定度评定10
1范围
JJG（铁道）201—2009
钢轨断面检测量具检定规程
本规程适用于43kg/m、50kg/m、60kg/m、75kg/m钢轨断面检测量具（以下简称钢轨量具”）的首次检定、后续检定和使用中检验。2概述
钢轨量具用于测量和控制钢轨断面的钢轨外形高度、轨头宽度、轨腰厚度、轨底宽度、轨底边缘厚度、钢轨断面对称度、接头夹板安装面高度、螺栓孔直径、螺栓孔的水平位置和垂直位置等主要尺寸及有关轮廓位置。钢轨量具共9种（见表1），其结构形状见图1~图9。
表1钢轨断面检测量具明细表
量具名称
钢轨高度卡规
轨头宽度和轨腰厚度卡规
轨底宽度卡规
轨底边缘厚度卡规
钢轨断面对称度量规
3计量性能要求
3.1工作面表面粗糙度
工作面的表面粗糙度为MRRR。1.6。3.2上下两平面的平行度
上下两平面的平行度公差为0.30mm。3.3工作部位尺寸
3.3.1钢轨高度卡规
钢轨高度卡规用于钢轨高度的检查，其结构见图1。
钢轨高度卡规工作尺寸见表2。
量具名称
接头夹板安装面高度量规
螺栓孔直径塞规
螺栓孔水平位置量规
螺栓孔垂直位置量规
图1钢轨高度卡规
检定类别
首次检定
后续检定
43kg/m钢轨
JJG（铁道）201—2009
表2钢轨高度卡规工作尺寸
50kg/m钢轨
60kg/m钢轨
75kg/m钢轨
注：用于检测客运专线60AT钢轨高度卡规基本尺寸,H=176.5,Hz=175.5。3.3.2
轨头宽度和轨腰厚度卡规
允许偏差
轨头宽度和轨腰厚度卡规用于钢轨头部宽度和钢轨腰部厚度的检查，其结构见图2。C
(-)(+)
(a)43kg/m钢轨、50kg/m钢轨用卡规(+)
（-)。(+)
(b)60kg/m钢轨、75kg/m钢轨用卡规图2轨头宽度和轨腰厚度卡规
轨头宽度卡规工作尺寸见表3。
表3轨头宽度卡规工作尺寸
检定类别
首次检定
后续检定
43kg/m钢轨
50kg/m钢轨
60kg/m钢轨
75kg/m钢轨
允许偏差
JJG（铁道）201—2009
轨腰厚度卡规工作尺寸见表4。
表4轨腰厚度卡规工作尺寸
检定类别
首次检定
后续检定
43kg/m钢轨
50kg/m钢轨
60kg/m钢轨
75kg/m钢轨
注：用于检测客运专线60AT钢轨轨腰厚度卡规基本尺寸，d=17.2,dz=15.8。3.3.3车
轨底宽度卡规
轨底宽度卡规用于钢轨轨底宽度的检查，其结构见图3。L
图3轨底宽度卡规
轨底宽度卡规工作尺寸见表5。
表5轨底宽度卡规工作尺寸
检定类别
首次检定
后续检定
43kg/m钢轨
50kg/m钢轨
60kg/m钢轨
75kg/m钢轨
允许偏差
允许偏差
注：用于检测客运专线的60kg/m轨、60AT轨的轨底宽度卡规基本尺寸，L=151，Lz=149。轨底边缘厚度卡规
轨底边缘厚度卡规用于轨底边缘厚度的检查，其结构见图4。3
JJG(铁道)201—2009
图4轨底边缘厚度卡规
轨底边缘厚度卡规工作尺寸见表6。表6
43kg/m钢轨
50kg/m钢轨
钢轨断面对称度量规
轨底边缘厚度卡规工作尺寸
60kg/m钢轨
75kg/m钢轨
允许偏差
钢轨断面对称度量规用于钢轨断面对称度的检查,其结构见图5。S
(a)钢轨断面对称度通规
(b)钢轨断面对称度止规
图5钢轨断面对称度量规
钢轨断面对称度量规工作尺寸见表7。4
理论正确尺寸
检定类别
首次检定
后续检定
JJG（铁道）201——2009
钢轨断面对称度量规工作尺寸
43kg/m钢轨
50kg/m钢轨
60kg/m钢轨
75kg/m钢轨
允许偏差
接头夹板安装面高度量规
接头夹板安装面高度量规用于钢轨接头夹板安装高度H，的检查，其结构见图6。团
接头夹板安装面高度量规
接头夹板安装面高度量规工作尺寸见表8。表8接头夹板安装面高度量规工作尺寸被检
43kg/m钢轨
50kg/m钢轨
60kg/m钢轨
75kg/m钢轨
允许偏差
理论正确尺寸
仅首次检定
