【石油天然气行业标准(SY)】 钻井井眼防碰技术要求

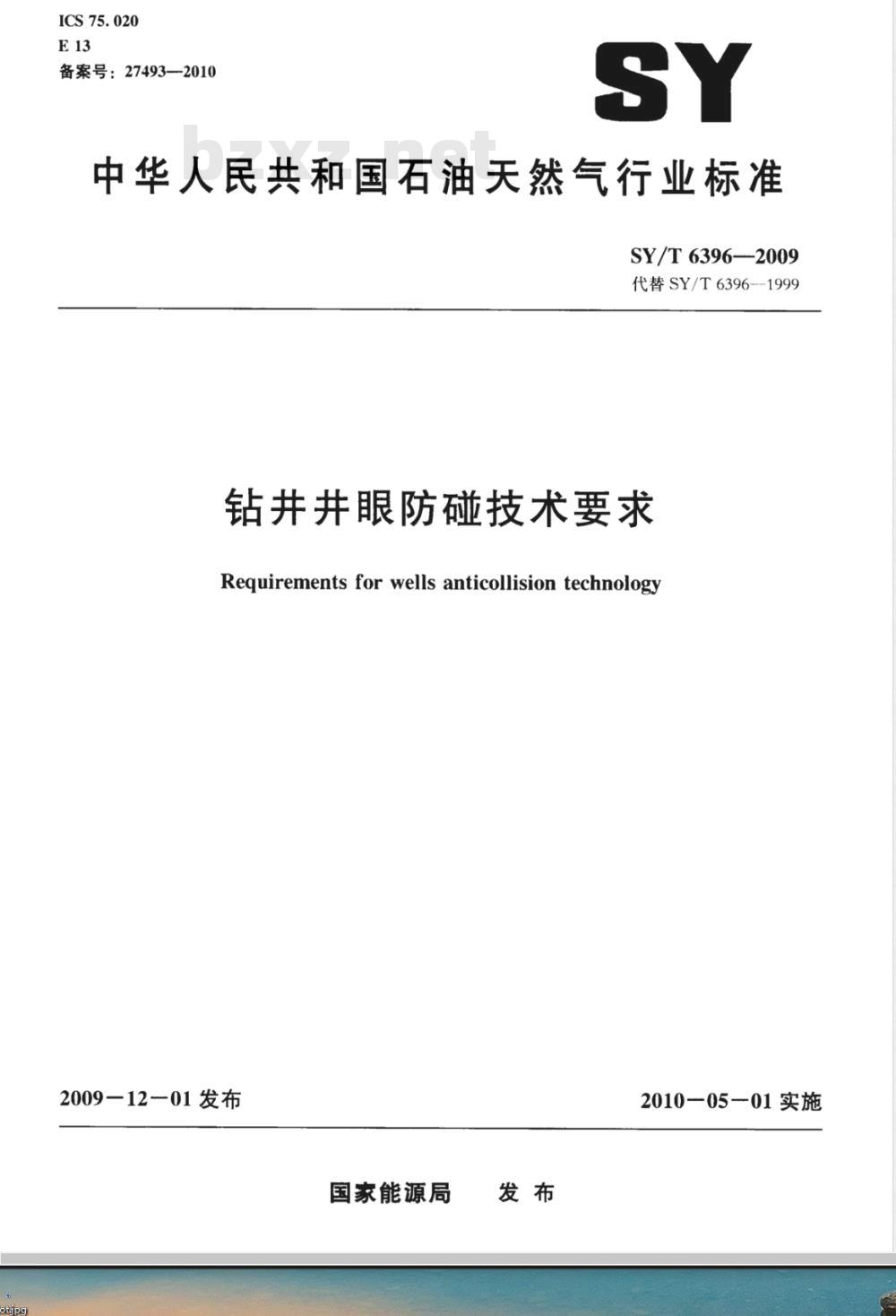

ICS75.020
备案号：27493—2010
中华人民共和国石油天然气行业标准SY/T6396-2009
代替SY/T6396--1999
钻并并眼防碰技术要求
Requirements for wells anticollision technology2009-12—01发布
国家能源局
2010—05—01实施

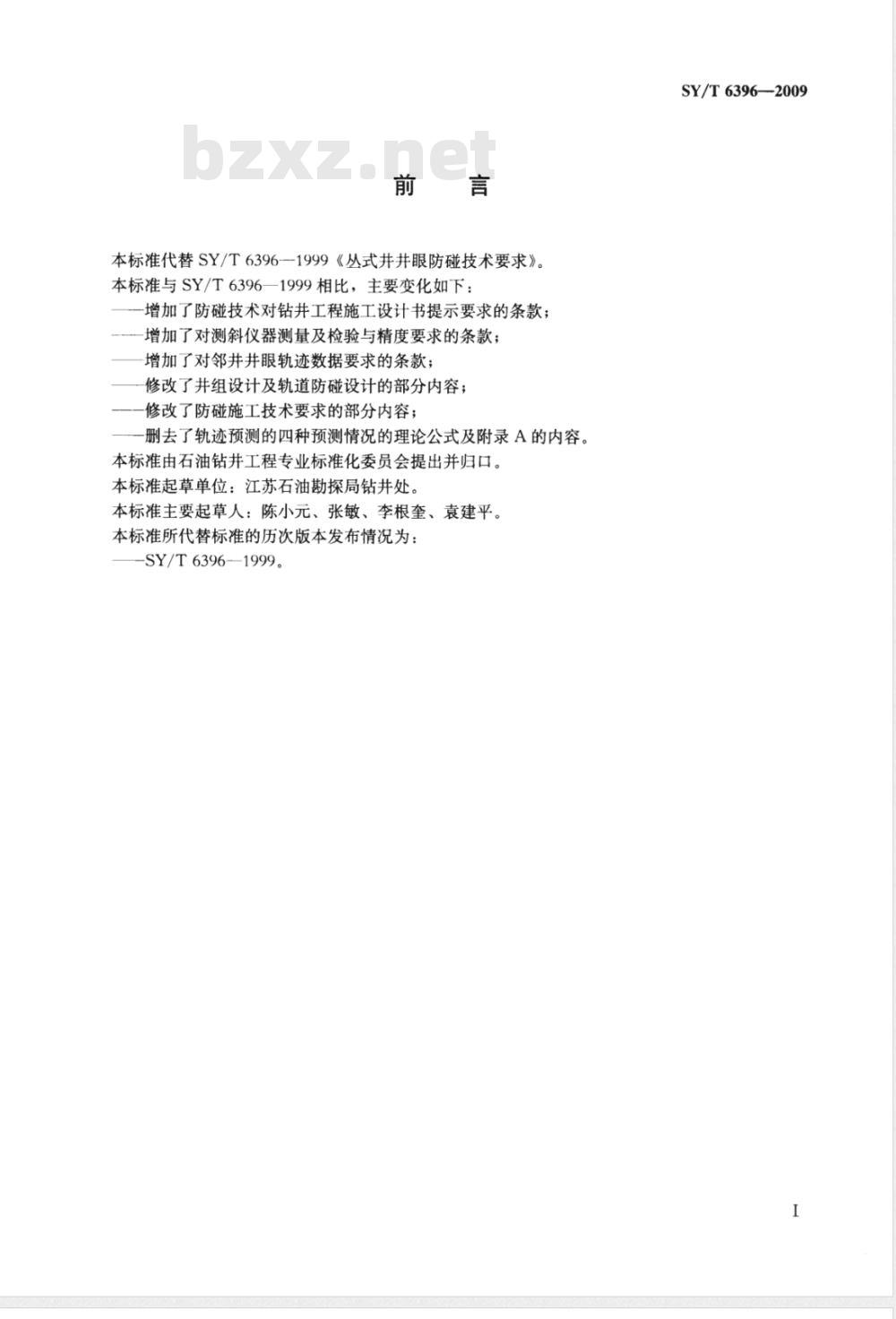

本标准代替SY/T6396—1999《丛式井井眼防碰技术要求》。本标准与SY/T6396一1999相比，主要变化如下：-增加了防碰技术对钻井工程施工设计书提示要求的条款；-增加了对测斜仪器测量及检验与精度要求的条款；增加了对邻井井眼轨迹数据要求的条款；修改了并组设计及轨道防碰设计的部分内容；修改了防碰施工技术要求的部分内容；一删去了轨迹预测的四种预测情况的理论公式及附录A的内容。本标准由石油钻井工程专业标准化委员会提出并归口。本标准起草单位：江苏石油勘探局钻井处。本标准主要起草人：陈小元、张敏、李根奎、袁建平。本标准所代替标准的历次版本发布情况为：SY/T6396-1999。
SY/T 6396—-2009

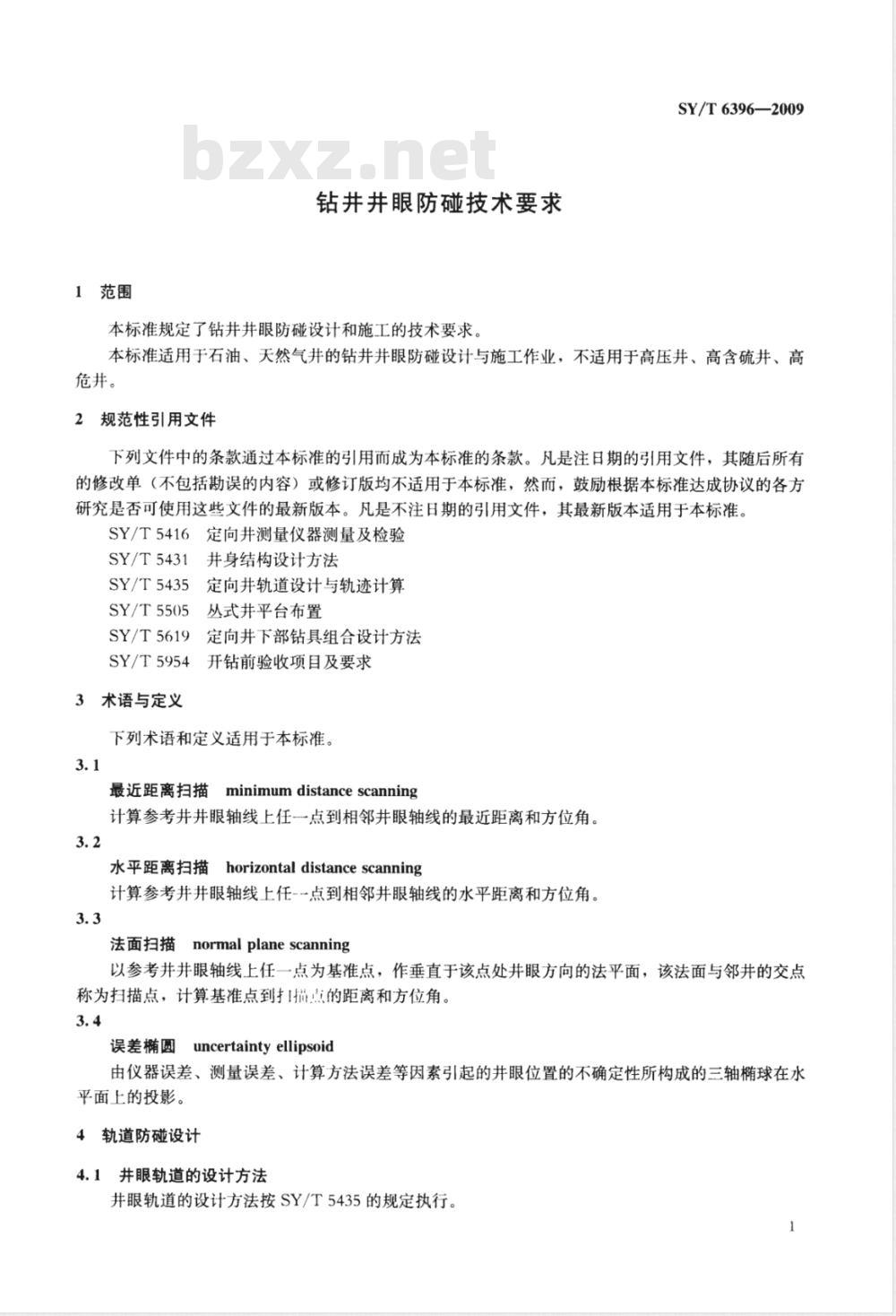

1范围
钻井井眼防碰技术要求
本标准规定了钻井井眼防碰设计和施工的技术要求。SY/T6396—2009
本标准适用于石油、天然气井的钻井井眼防碰设计与施工作业，不适用于高压井、高含硫井、高危并。bzxZ.net
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。SY/T5416定向井测量仪器测量及检验SY/T5431井身结构设计方法
SY/T5435定向井轨道设计与轨迹计算SY/T5505丛式井平台布置
SY/T5619定向井下部钻具组合设计方法SY/T5954开钻前验收项目及要求3术语与定义
下列术语和定义适用于本标准。3.1
最近距离扫描minimumdistanceScanning计算参考井井眼轴线上任点到相邻井眼轴线的最近距离和方位角。3.2
水平距离扫描horizontaldistance scanning计算参考井井眼轴线上任--点到相邻井眼轴线的水平距离和方位角。3.3
normalplanescanning
法面扫描
以参考井井眼轴线上任一点为基准点，作垂直于该点处井眼方向的法平面，该法面与邻井的交点称为扫描点，计算基准点到1描点的距离和方位角。3.4
误差椭圆uncertaintyellipsoid由仪器误差、测量误差、计算方法误差等因素引起的井眼位置的不确定性所构成的三轴椭球在水平面上的投影。
4轨道防碰设计
4.1井眼轨道的设计方法
井眼轨道的设计方法按SY/T5435的规定执行。SY/T6396—2009

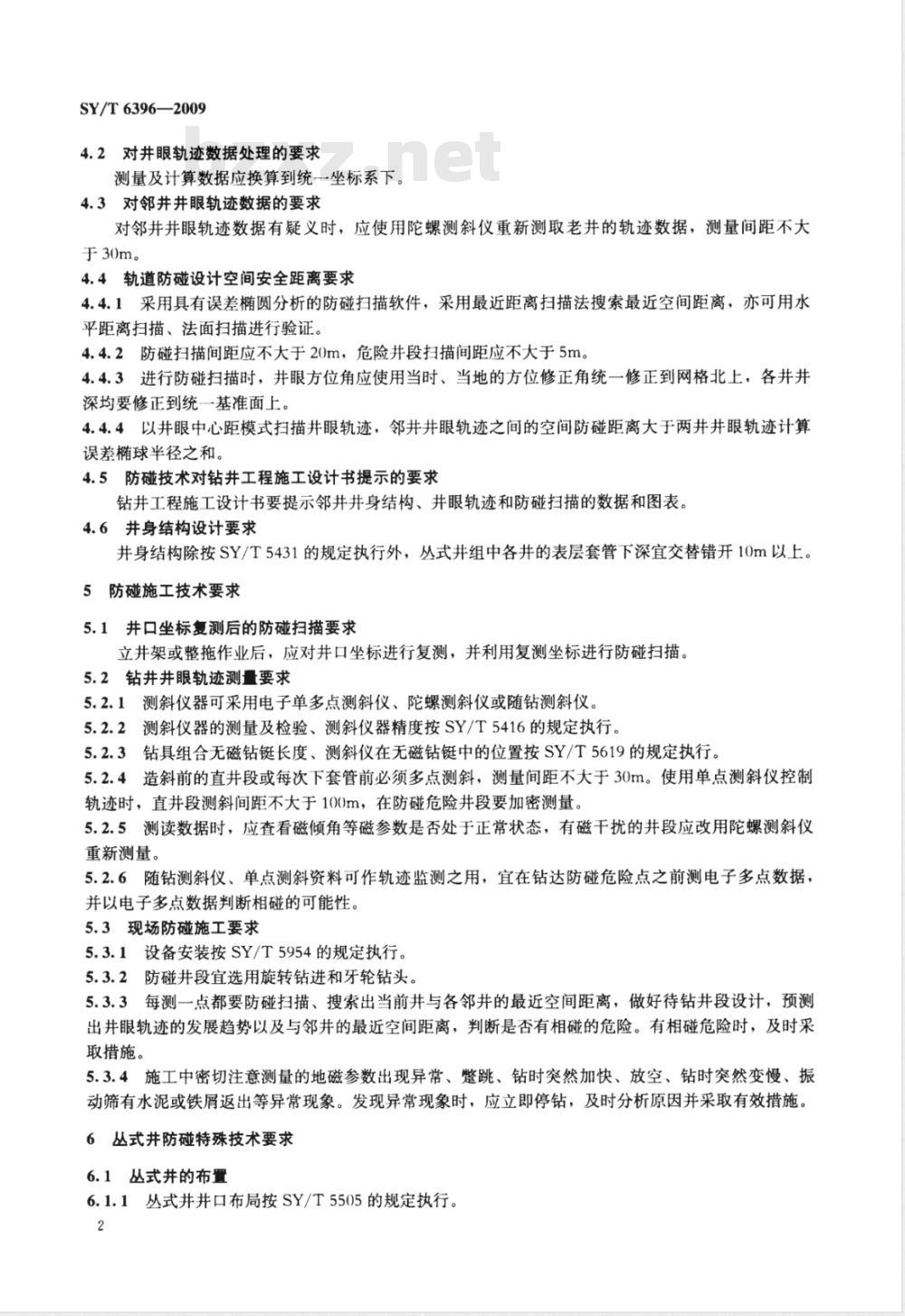

4.2对井眼轨迹数据处理的要求
测量及计算数据应换算到统一坐标系下。4.3对邻并井眼轨迹数据的要求
对邻井井眼轨迹数据有疑义时，应使用陀螺测斜仪重新测取老并的轨迹数据，测量间距不大于30m。
4.4轨道防碰设计空间安全距离要求4.4.1采用具有误差椭圆分析的防碰扫描软件，采用最近距离扫描法搜索最近空间距离，亦可用水平距离扫描、法面扫描进行验证。4.4.2防碰扫描间距应不大于20m，危险井段扫描间距应不大于5m。4.4.3进行防碰扫描时，井眼方位角应使用当时、当地的方位修正角统一修正到网格北上，各井井深均要修正到统一基准面上。
4.4.4以井眼中心距模式扫描井眼轨迹，邻井井眼轨迹之间的空间防碰距离大于两井井眼轨迹计算误差椭球半径之和。
4.5防碰技术对钻井工程施工设计书提示的要求钻井工程施工设计书要提示邻井井身结构、井眼轨迹和防碰扫描的数据和图表。4.6并身结构设计要求
井身结构除按SY/T5431的规定执行外，丛式井组中各井的表层套管下深宜交替错开10m以上。5防碰施工技术要求
5.1并口坐标复测后的防碰扫描要求立井架或整拖作业后，应对井口坐标进行复测，并利用复测坐标进行防碰扫描。5.2钻井井眼轨迹测量要求
5.2.1测斜仪器可采用电子单多点测斜仪、陀螺测斜仪或随钻测斜仪。5.2.2测斜仪器的测量及检验、测斜仪器精度按SY/T5416的规定执行。5.2.3钻具组合无磁钻链长度、测斜仪在无磁钻链中的位置按SY/T5619的规定执行。5.2.4造斜前的直井段或每次下套管前必须多点测斜，测量间距不大于30m。使用单点测斜仪控制轨迹时，直井段测斜间距不大于100m，在防碰危险井段要加密测量。5.2.5测读数据时，应查看磁倾角等磁参数是否处于正常状态，有磁干扰的井段应改用陀螺测斜仪重新测量。
5.2.6随钻测斜仪、单点测斜资料可作轨迹监测之用，宜在钻达防碰危险点之前测电子多点数据，并以电子多点数据判断相碰的可能性。5.3现场防碰施工要求
5.3.1设备安装按SY/T5954的规定执行。5.3.2防碰井段宜选用旋转钻进和牙轮钻头。5.3.3每测一点都要防碰扫描、搜索出当前井与各邻井的最近空间距离，做好待钻井段设计，预测出井眼轨迹的发展趋势以及与邻井的最近空间距离，判断是否有相碰的危险。有相碰危险时，及时采取措施。
5.3.4施工中密切注意测量的地磁参数出现异常、整跳、钻时突然加快、放空、钻时突然变慢、振动筛有水泥或铁屑返出等异常现象。发现异常现象时，应立即停钻，及时分析原因并采取有效措施。6丛式井防碰特殊技术要求
6.1丛式并的布置
6.1.1丛式井井口布局按SY/T5505的规定执行。2
SY/T6396—2009

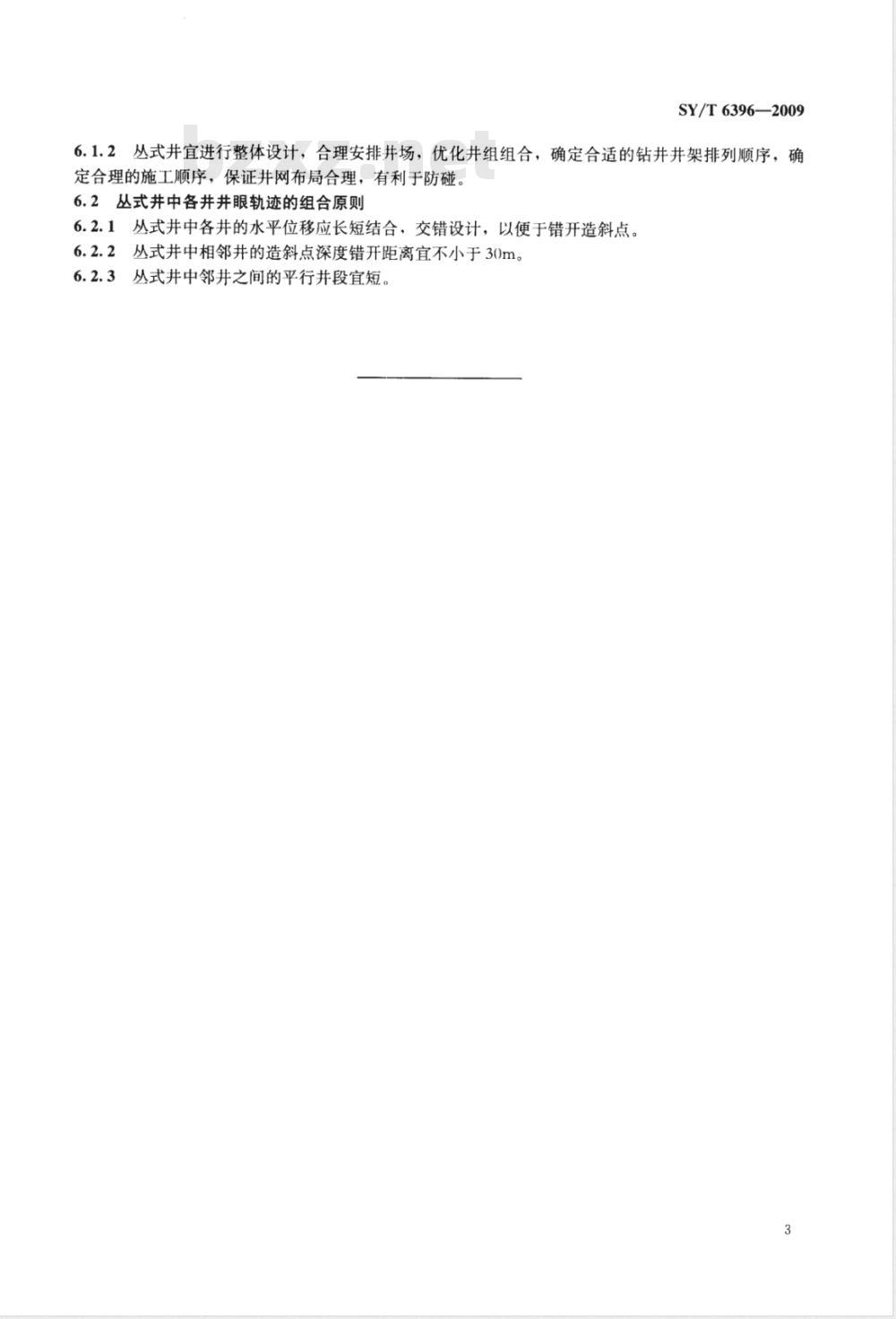

2丛式井宜进行整体设计，合理安排井场，优化井组组合，确定合适的钻井井架排列顺序，确6.1.2
定合理的施工顺序，保证并网布局合理，有利于防碰。6.2丛式井中各井井眼轨迹的组合原则6.2.1丛式井中各井的水平位移应长短结合，交错设计，以便于错开造斜点。2丛式井中相邻井的造斜点深度错开距离宜不小于30m。6.2.2
6.2.3丛式井中邻井之间的平行井段宜短。3
中华人民共和润
石油天然气行业标准
钻井井眼防碰技术要求
SY/T 6396—-2009
石油工业出版社出版
（北京安定门外安华里：区--号楼）石油工业出版社印制厂排版印刷新华书店北京发行所发行
880×1230毫米16开本(0.5印张11千字印1.200)反2010年2月北京第1次印
2010年2月北京第1版
书号：155021·6343
定价：4.00元
版权专有
不得翻印
6002—9669 L/XS
