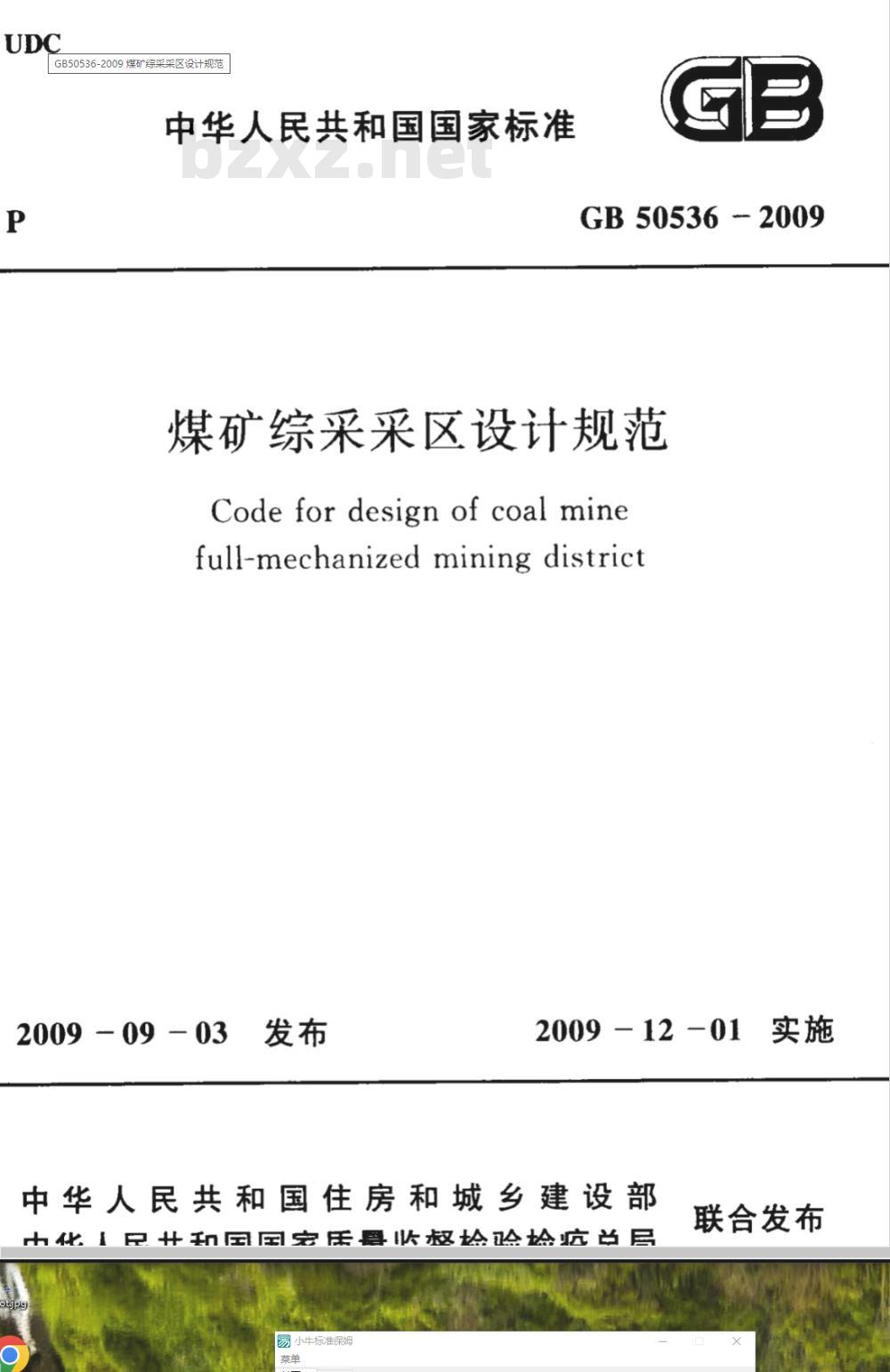

【国家标准(GB)】 煤矿综采采区设计规范

GB50536-2009 煤矿综采采区设计规范中华人民共和国国家标准
GB 50536 2009
煤矿综采采区设计规范
Code for design of coal minefull-mechanized mining district2009 — 09 - 03
2009 －12 －01　实施　
中华人民共和国住房和城乡建设部中化民升和国国究活要整抢验验航总局易小标准保
联合发布

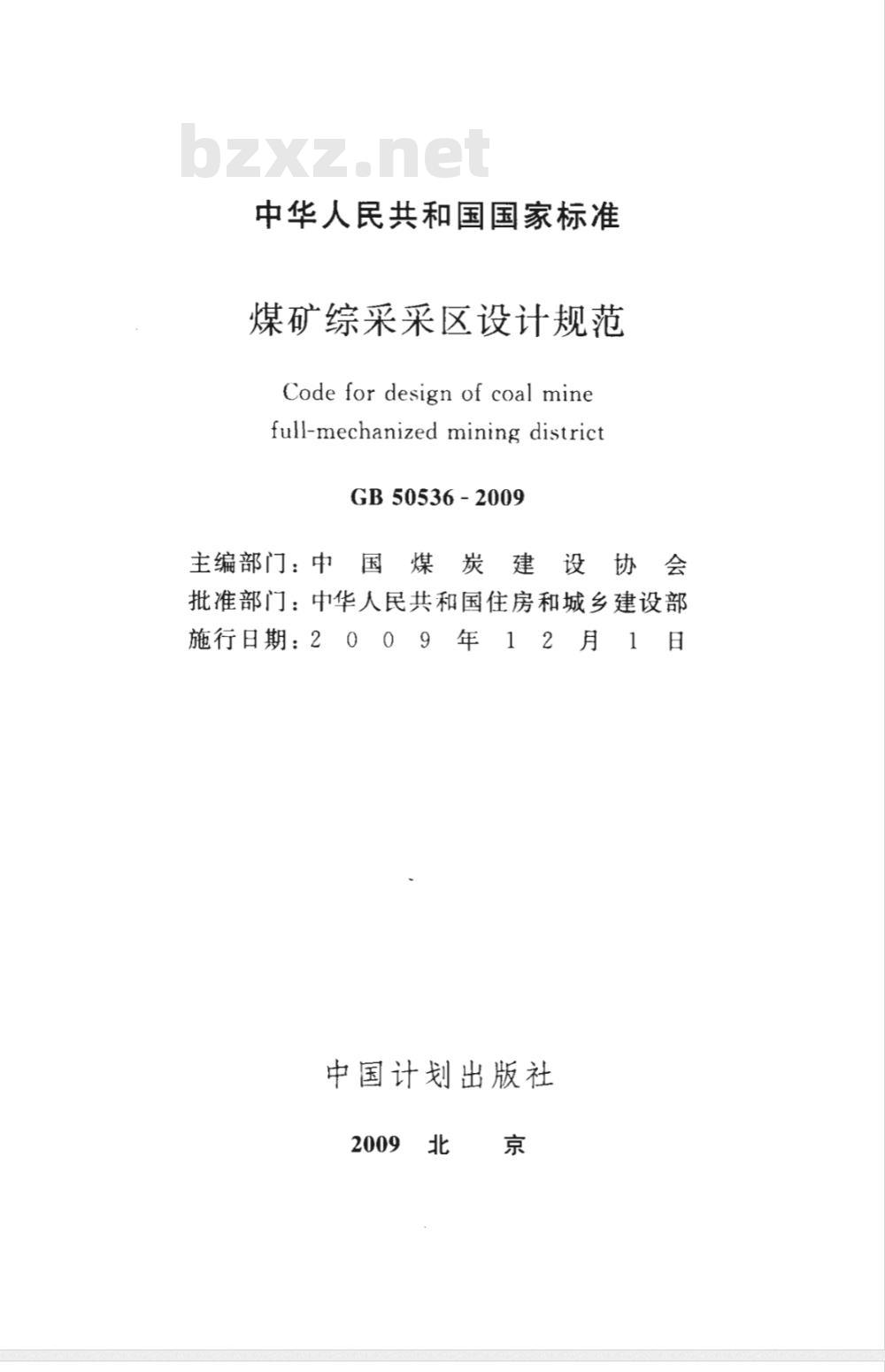

中华人民共和国国家标准
煤矿综采采区设计规范
Code for design of coal minefull-mechanized mining districtGB50536-2009
主编部门：中?国?煤?炭建?设?协?会　批准部门：中华人民共和国住房和城乡建设部9年12月1日
施行日期：2
中国计划出版社
中华人民共和国住房和城乡建设部公告第382号
关于发布国家标准《煤矿综采采区设计规范》的公告
现批准《煤矿综采采区设计规范》为国家标准，编号为GB50536一2009，自2009年12月1日起实施。其中，第4.4.6、4.4.7、5. 2. 2(5、6)、5. 3. 8、5. 3. 9、5. 5. 3(4)、6. 2. 9(1)、6. 2. 10(1、2、3)、6.3.1(4）、8.1.1、8.4.4条（款)为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇0九年九月三日
本规范是根据原建设部《关于印发<2006年工程建设标准制订、修订计划>的通知》（建标【2006】136号文）的要求，由煤炭工业济南设计研究院有限公司会同有关单位编制完成的。本规范编制过程中，编制组认真调查研究和分析吸取了我国煤矿综采采区及矿并设计建设和生产管理的经验，特别注重吸纳引用了近十儿年来我国综采长足发展的新技术、新工艺、新设备、新经验，同时借鉴了国外先进技术和经验。征求意见稿提出后，广泛征求了全国煤矿设计、生产和管理单位与专家的意见，进行反复研究和修改,最后经审查定稿。
本规范共10章，主要内容包括：总则、地质条件、采煤方法及工艺、采区布置、工作面设备选型、采区运输、通风与安全、电气、监控及通信、节能和减排。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，中国煤炭建设协会负责日常管理，煤炭工业济南设计研究院有限公司负责具体技术内容的解释。
本规范在执行过程中，请各单位结合工程实践，认真总结经验。如发现需要修改和补充之处，请将意见和建议寄给煤炭工业济南设计研究院有限公司（地址：山东省济南市堤口路141号，邮政编码：250031，传真：0531一85953010），以便今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：煤炭工业济南设计研究院有限公司中国煤炭建设协会勘察设计委员会参编单位：中煤西安设计工程有限责任公司1·

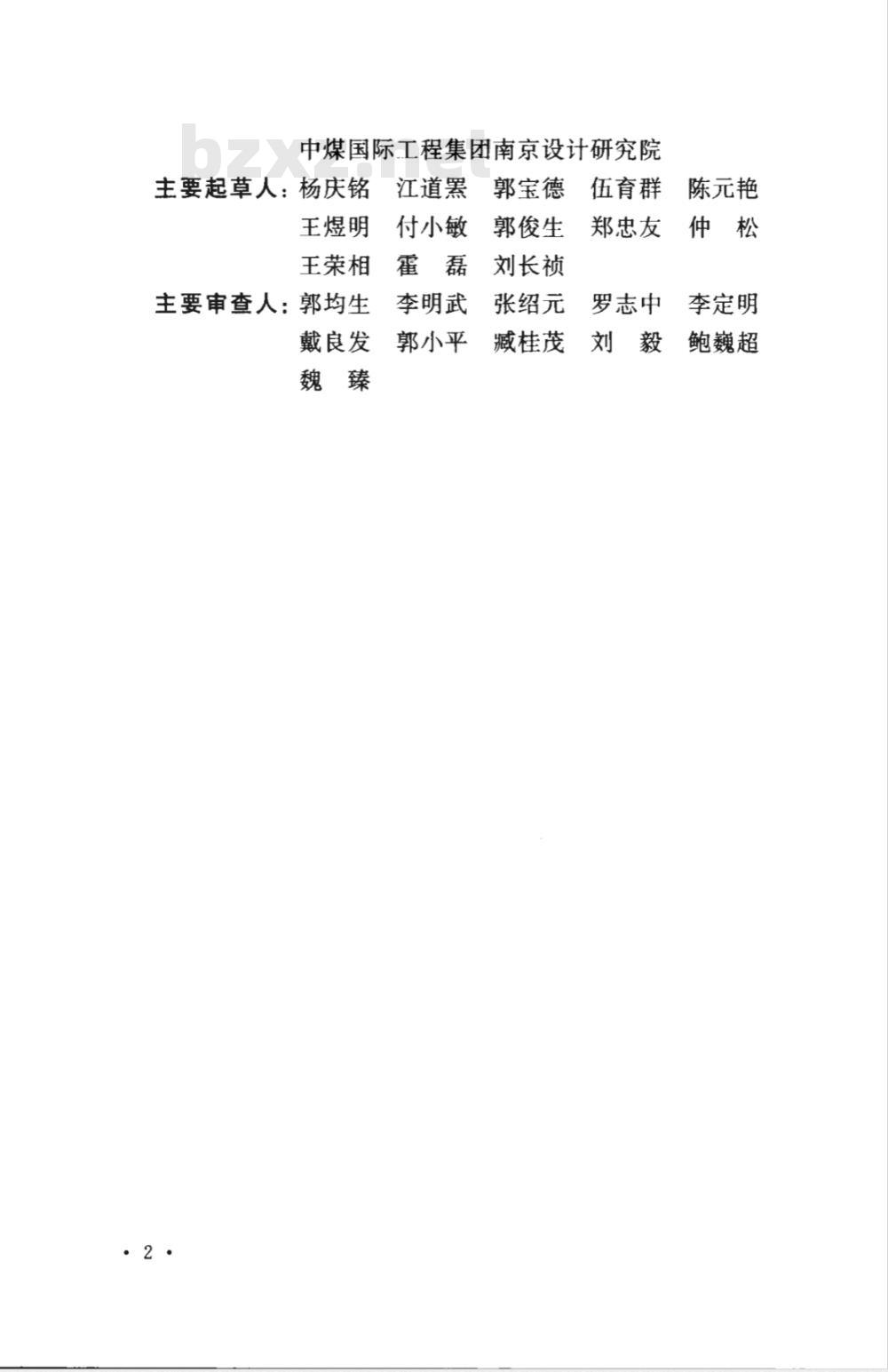

中煤国际工程集团南京设计研究院主要起草人：杨庆铭
江道黑郭宝德伍育群陈元艳
付小敏　郭俊生　郑忠友　仲松王煜明
王荣相霍磊刘长祯
主要审查人：郭均生
戴良发
李明武张绍元
郭小平
罗志中?李定明
臧桂茂
刘毅鲍巍超
2地质条件…．
一般规定
2.2地质条件
3采煤方法及工艺.：
一般规定
缓倾斜、倾斜煤层采煤方法及工艺·急倾斜煤层采煤方法及工艺
采区布置
般规定
采区布置
工作面布置
巷道布置
巷道断面与支护
巷道掘进
5工作面设备选型
—般规定
采煤机械选型
刮板输送机选型
液压支架选型
运输巷运输设备选型
工作面辅助设备选型
6采区运输
一般规定
（2）
（4）
（4）
（10）
（11）
（12）
（13）
（14）
（17）
(20）
(20）
煤炭运输
辅助运输
通风与安全
供电系统及电压
电气设备及变电所
移动变电站·
采区线网
电气设备保护及接地
监控及通信
节能和减排
本规范用词说明
引用标准名录
附·条文说明……
(20）
（22）免费标准bzxz.net
（25）
（25）
(27）
(27）
（28）
(29）
（30）
(30）
(31）
（32）
（32）
（32）
（34）
（35）
（37)
General provisions
Geological conditions ..
2. 1 General requirement
2. 2Geological conditions :
Contents
3 Coal mining method and technics3.1 General requirement
3. 2Coal mining method and technics in gentlyinclined or inclined coal seams3. 3 Coal mining method and technics in steep coal seams4Arrangement of mining district4. 1 General requirement
4. 2Arrangement of mining district4.3Face arrangement
4.4Roadway layout
4. 5 Road section and support4.6Roadway excavation
5 Face equipment selection
5. 1 General requirement
5.2Coal machinery selection
5. 3 Scraper conveyor selection5. 4Hydraulic support selection5.5(Conveyance road transport equipment selection5.6Face auxiliary equipment selection6 Transportation of mining district2）
（2）
（2）
（4）
（4）
（4）
（5）
（6）
(10）
（11）
（12）
（12)
（12）
（13）
（14）
(18）
（20）
6. 1 General requirement
6. 2 Coal transportation
6.3Auxiliary transportation
Ventilation and safety
Ventilation
Safety
Electric
Power supply system and voltageElectrical equipment and substationMobile substation :
Electrical network of mining districtLighting
Protection and earthing of electrical equipment8.6
Monitoring and communication :9.1
Monitoring
9.2Communication
10 Energy saving and emission reduction :.10.1Energy saving
10.2Emissionreduction
Explanation of wording in this codeList of quoted standards
Addition: Explanation of provisions（20）
(20）
（22）
(25）
（25）
（25）
(27）
（27)
（29）
(29）
（31）
（32）
（32）
（32）
（34）
（35）
(37）
1总则
1.0.1为积极推广应用并工煤矿综采的先进技术及管理经验，实施综采采区的科学合理设计，提高综采采区设计水平，制定本规范。1.0.2本规范适用于新建、改建及扩建的矿井可行性研究、初步设计和施工图等各阶段的综采采区设计，以及生产矿井的综采采区设计。
1.0.3综采采区设计应根据地质条件、煤层赋存和开采技术条件、可能采用的采煤方法与技术装备以及相关联的矿井主要系统和地面条件等，全面分析采用综采的适应性、安全性、可行性、合理性。1.0.4综采采区设计应以安全可靠、条件适宜、技术进步、装备适应、减人增效、经济合理、节能减排为准则，以设计本安型、智能型、效益型、节约型采区为目标，切实体现采区生产集约化、采煤工艺装备合理化、系统配套协调化、安全监控信息化，因地制宜采用新技术、新工艺、新设备、新材料，并推行科学管理。1.0.5综采采区设计除应符合本规范外，尚应符合国家现行有关标准的规定。
2地质条件
2.1般规定
2.1.1综采采区设计应根据经评审备案或批准的地质勘探资料，全面分析采区地质条件、煤层赋存条件、开采技术条件、查明的经济基础储量比例以及地面相关情况，并研究采用综采的适应性。2.1.2综采采区应进行较为精细的地质勘探，详细查明地质构造和煤层赋存条件，新建、改建和扩建的矿井的综采采区设计，宜以三维地震物探或其他综合勘探地质资料为依据；生产矿井的综采采区设计，可依据生产补充地质资料。2.1.3综采采区的资源储量应以经济的探明及控制资源储量为主，并应达到80%以上；新建矿井的首采工作面应以经济的探明资源储量为主，并应达到80%以上。2.1.4综采采区设计应对地质勘探程度进行评价，对地质资料存在的问题应提出意见和建议。
2.2地质条件
2.2.1综采工作面的煤层稳定性宜达到较稳定程度，当以特厚煤层为主或采用综采放顶煤工艺时，可适当放宽要求。2.2.2采用综采工艺的煤层厚度宜大于0.7m。采高小于1.0m的煤层采用综采，地质构造应简单、煤层赋存宜稳定。2.2.3采区内应查明和控制落差大于10m的断层。断层发育、小断层较多，不能适应综采正常生产的，不宜采用综采；当煤层较厚，综采能够过断层开采，且技术经济合理的，可采用综采。2.2.4采区内应查明幅度大于20m的褶曲。煤层褶曲发育、起伏频繁或有紧密褶曲，综采不能正常生产的，不宜采用综采。.2·
