【冶金行业标准(YB)】 粘土质耐火砖

ICS81.080
中华人民共和国黑色治金行业标准YB/T5106—2009
代替YB/T5106—1993，YB/T5108—1993，YB/T5050—1993YB/T5107—2004部分黏土质耐火砖
Fireclay refractory bricks
2009-12-04发布
中化人民共国工业和信自化部
易小牛标准保好
2010-06-01实施
YB/T5106—2009

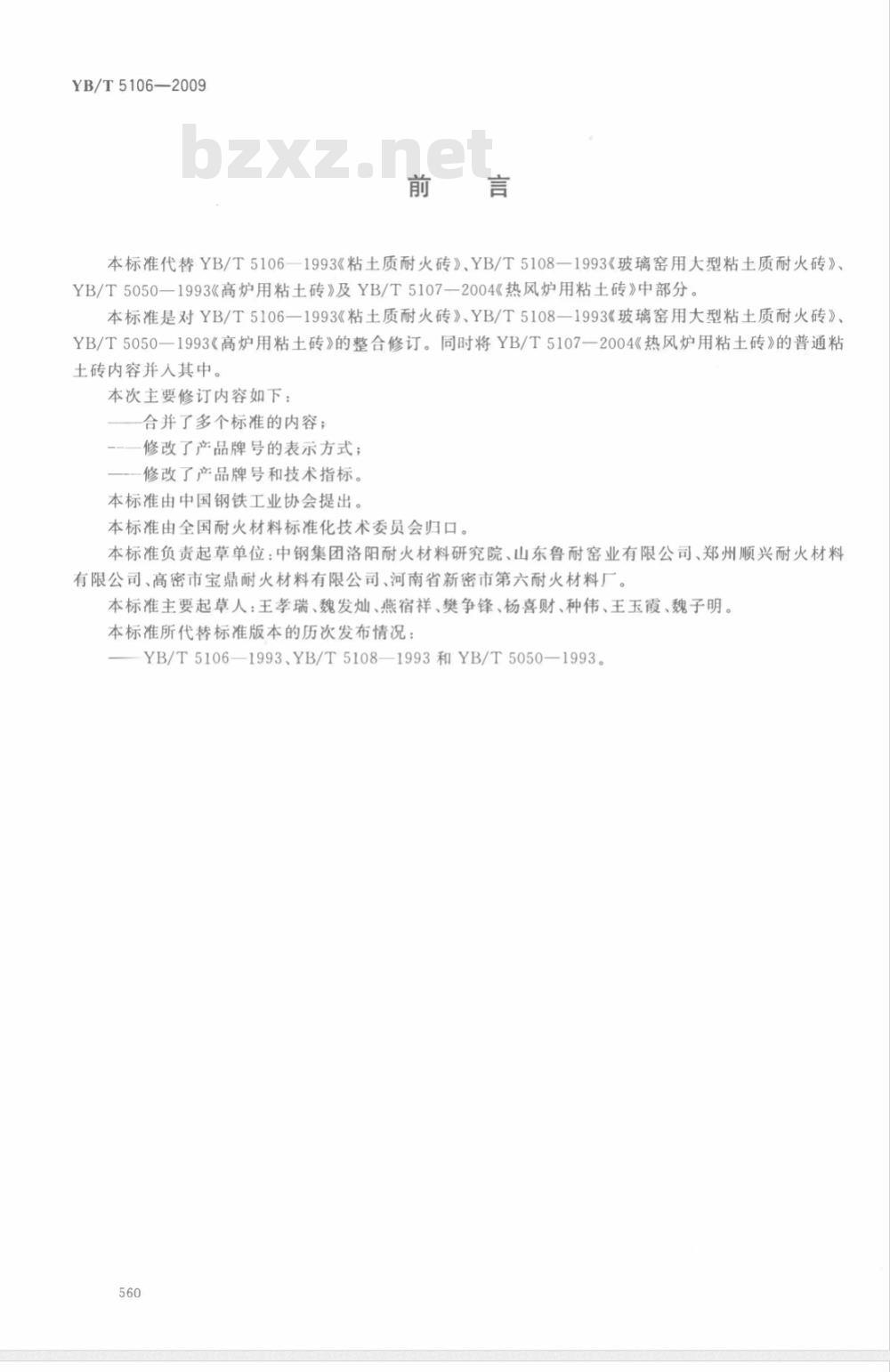

本标准代替YB/T5106一1993《粘土质耐火砖》、YB/T5108一1993《玻璃窑用大型粘土质耐火砖》、YB/T5050—1993《高炉用粘土砖》及YB/T5107—2004《热风炉用粘土砖》中部分。本标准是对YB/T5106一1993《粘土质耐火砖》、YB/T5108一1993《玻璃窑用大型粘土质耐火砖》、YB/T5050一1993《高炉用粘土砖》的整合修订。同时将YB/T5107一2004《热风炉用粘土砖》的普通粘土砖内容并人其中。
本次主要修订内容如下：
合并了多个标准的内容；
--一修改了产品牌号的表示方式；一修改了产品牌号和技术指标。本标准由中国钢铁工业协会提出。本标准由全国耐火材料标准化技术委员会归口。本标准负责起草单位：中钢集团洛阳耐火材料研究院、山东鲁耐窑业有限公司、郑州顺兴耐火材料有限公司、高密市宝鼎耐火材料有限公司、河南省新密市第六耐火材料厂。本标准主要起草人：王孝瑞、魏发灿、燕宿祥、樊争锋、杨喜财、种伟、王玉霞、魏子明。本标准所代替标准版本的历次发布情况：YB/T5106—1993、YB/T5108—1993和YB/T5050-1993。560

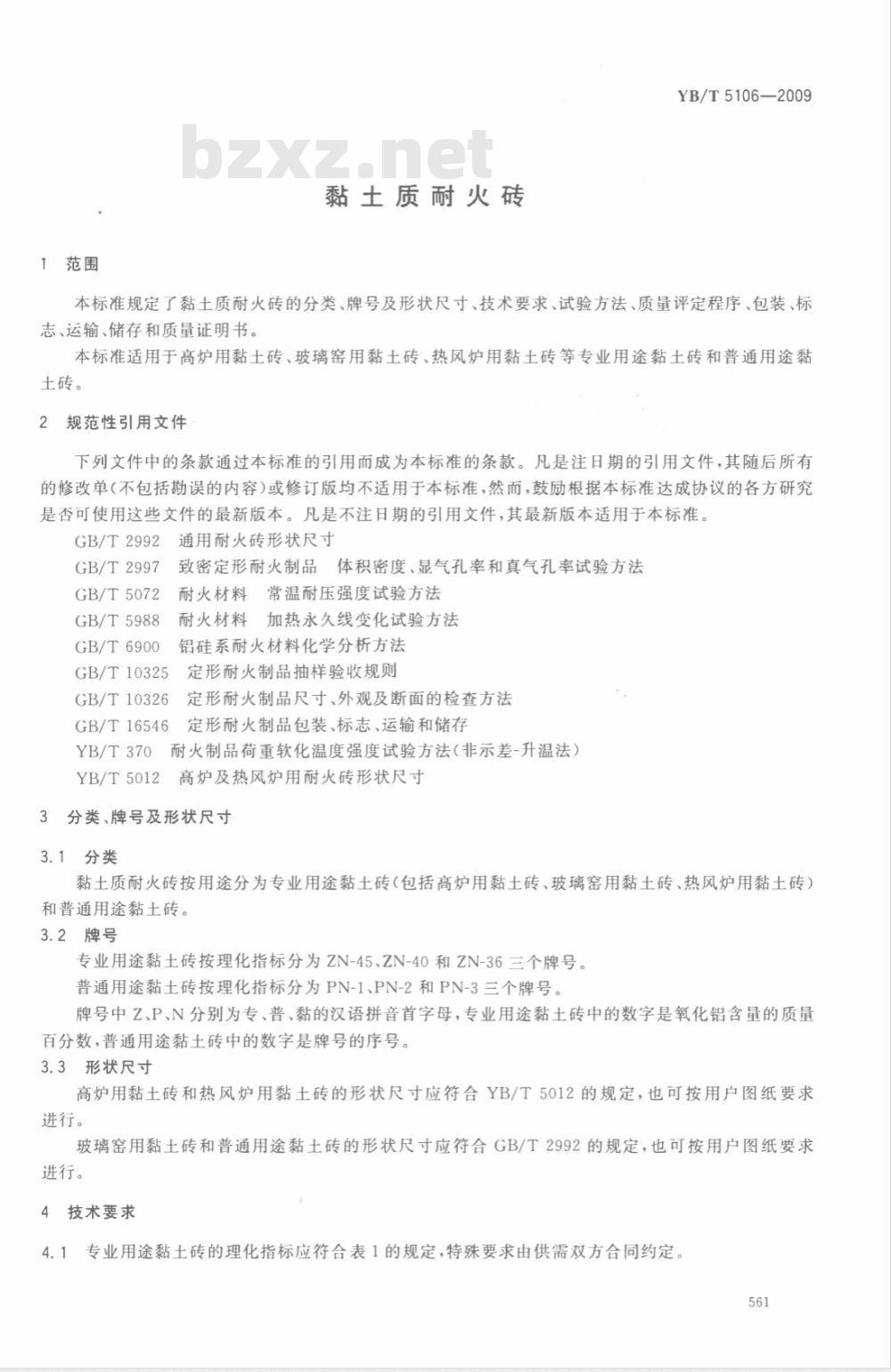

1范围
黏土质耐火砖
YB/T5106—2009
本标准规定了黏土质耐火砖的分类、牌号及形状尺寸、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。本标准适用于高炉用黏土砖、玻璃窑用黏土砖、热风炉用黏土砖等专业用途黏土砖和普通用途黏土砖。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2992通用耐火砖形状尺寸
GB/T2997
GB/T5072
GB/T5988
GB/T6900
GB/T10325
GB/T10326
GB/T16546
YB/T370
致密定形耐火制品体积密度、显气孔率和真气孔率试验方法耐火材料常温耐压强度试验方法耐火材料加热永久线变化试验方法铝硅系耐火材料化学分析方法
定形耐火制品抽样验收规则
定形耐火制品尺寸、外观及断面的检查方法定形耐火制品包装、标志、运输和储存耐火制品荷重软化温度强度试验方法（非示差-升温法）高炉及热风炉用耐火砖形状尺寸YB/T5012
3分类、牌号及形状尺寸
3.1分类
黏土质耐火砖按用途分为专业用途黏土砖（包括高炉用黏土砖、玻璃窑用黏土砖、热风炉用黏土砖）和普通用途黏土砖。
3.2牌号
专业用途黏土砖按理化指标分为ZN-45、ZN-40和ZN-36三个牌号。普通用途黏土砖按理化指标分为PN-1、PN-2和PN-3三个牌号。牌号中Z、P、N分别为专、普、黏的汉语拼音首字母，专业用途黏土砖中的数字是氧化铝含量的质量百分数，普通用途黏土砖中的数字是牌号的序号。3.3形状尺寸
高炉用黏土砖和热风炉用黏土砖的形状尺寸应符合YB/T5012的规定，也可按用户图纸要求进行。
玻璃窑用黏土砖和普通用途黏土砖的形状尺寸应符合GB/T2992的规定，也可按用户图纸要求进行。
4技术要求
4.1专业用途黏土砖的理化指标应符合表1的规定，特殊要求由供需双方合同约定。561
YB/T5106—2009

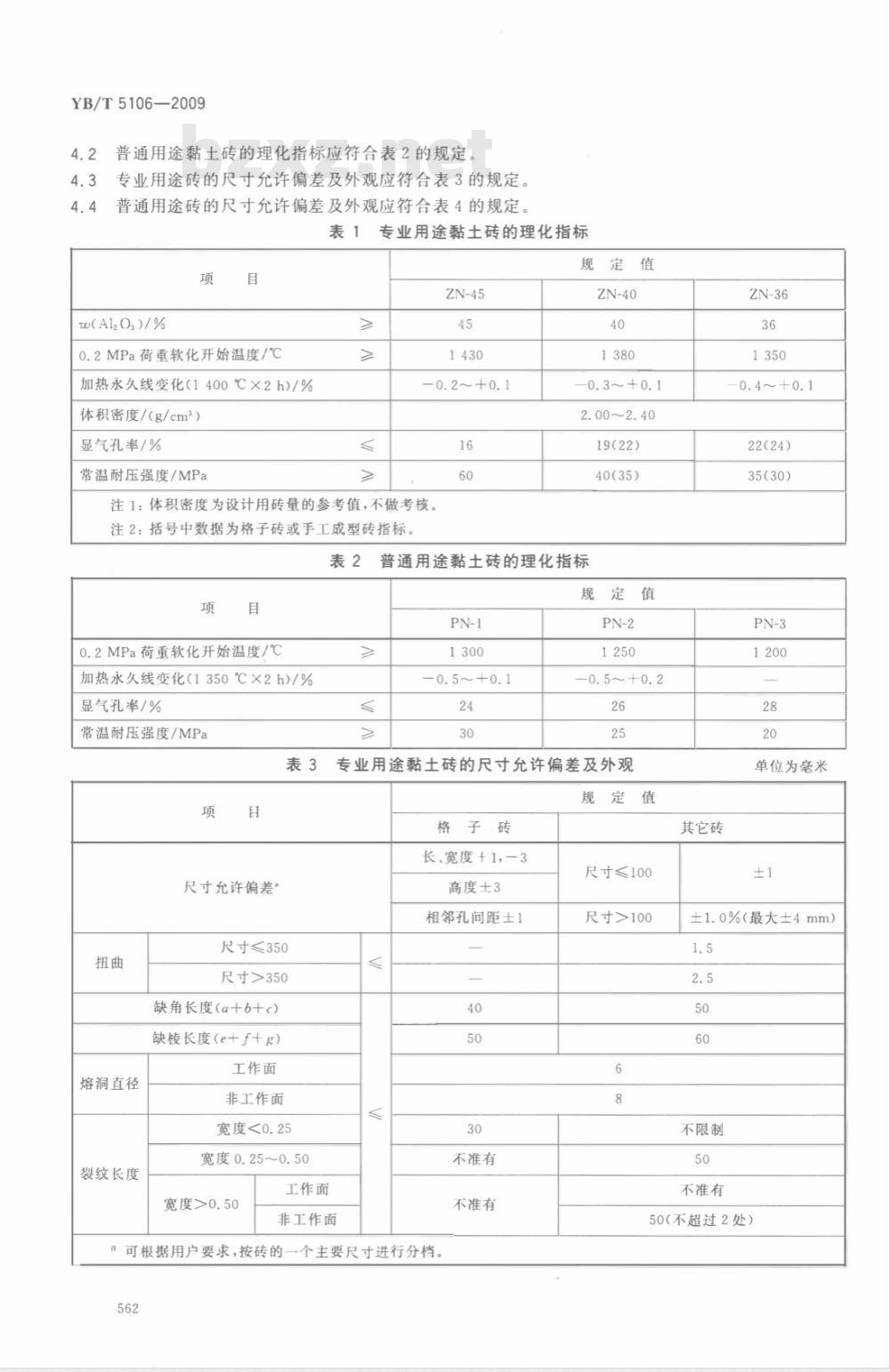

普通用途黏土砖的理化指标应符合表2的规定专业用途砖的尺寸允许偏差及外观应符合表3的规定普通用途砖的尺寸允许偏差及外观应符合表4的规定。表1专业用途黏土砖的理化指标
w(Al2 03) /%
0.2MPa荷重软化开始温度/℃
加热永久线变化(1400℃×2h)/%体积密度/（g/cm2）
显气孔率/%
常温耐压强度/MPa
-0.2～+0.1
注1：体积密度为设计用砖量的参考值，不做考核。注2：括号中数据为格子砖或手工成型砖指标。表2
0.2MPa荷重软化开始温度/℃
加热永久线变化（1350℃×2h)/%显气孔率/%
常温耐压强度/MPa
规定值
2.00~2.40
19(22)
40(35)
普通用途黏土砖的理化指标
规定值
-0.5~+0.1
-0.5～+0.2
专业用途黏土砖的尺寸允许偏差及外观项
尺寸允许偏差”
熔洞直径
裂纹长度
尺寸≤350
尺寸>350
缺角长度(a+6+c)
缺棱长度（e+f+g)
工作面
非工作面
宽度<0.25
宽度0.25~0.50
宽度>0.50
工作面
非工作面
格子砖
长、宽度+1，-3
高度±3
相邻孔间距士1
不准有
不准有
a可根据用户要求，按砖的一个主要尺寸进行分档。562
尺寸≤100
尺寸>100
其它砖
-0.4～+0.1
22(24）
35(30）
单位为毫米
±1.0%（最大±4mm）
不限制
不准有
50（不超过2处）www.bzxz.net
尺寸允许偏差
熔洞直径
裂纹长度

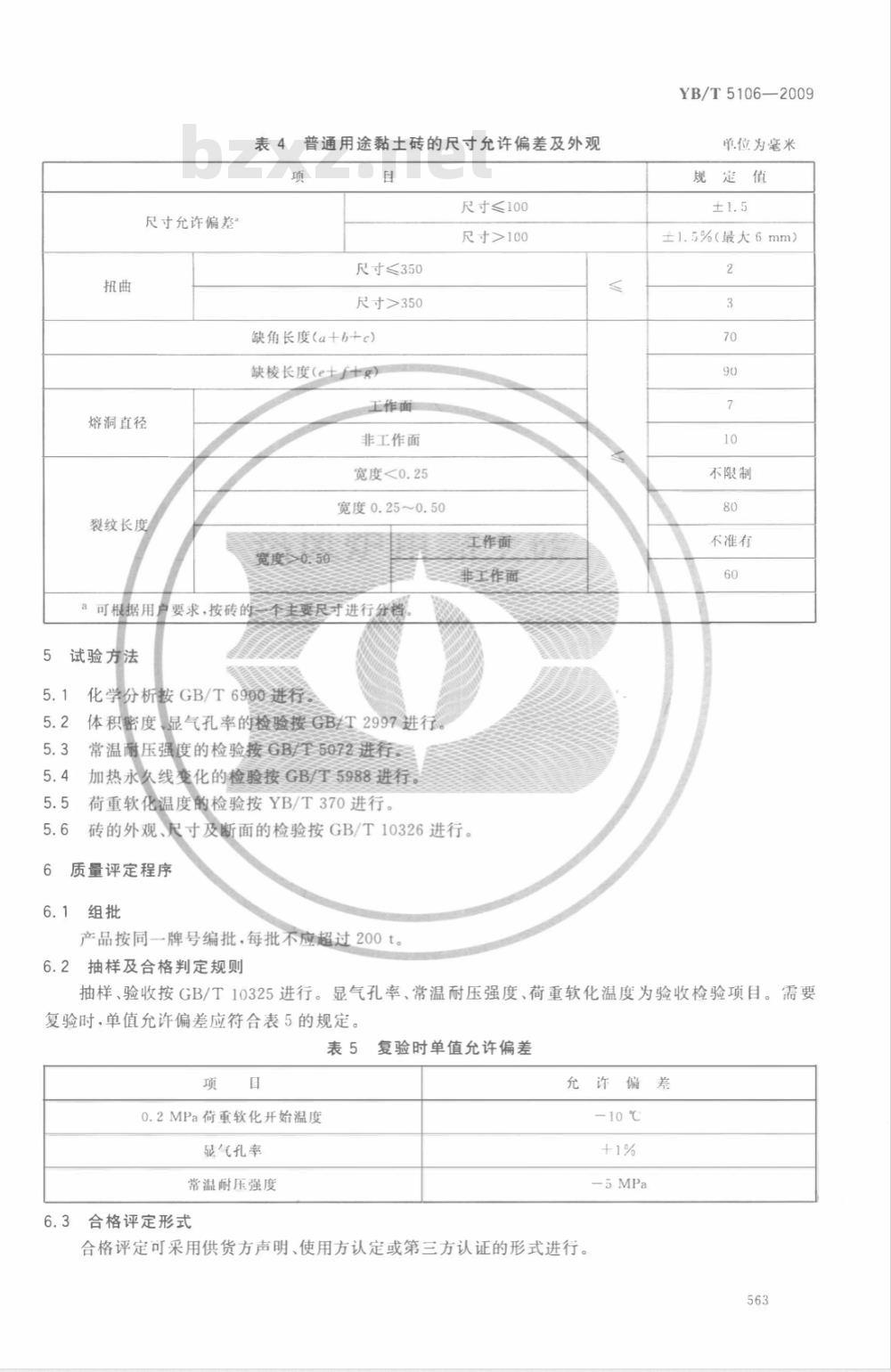

表4普通用途黏土砖的尺寸允许偏差及外观项
尺寸≤100
尺寸>100
尺寸≤350
尺寸>350
缺角长度（α+h+c）
缺棱长度（e+f+g）
工作面
非工作面
宽度<0.25
宽度0.25~0.50
a可根据用户要求，按砖的个主要尺守进行分档试验方法
化学分析按GB/T6900进行
5.2体积密度显气孔率的检验接GBT2997进行常温耐压强度的检验接GB/T5072进行5.3
加热永久线变化的检验按GB/T5988进行5.4
荷重软化温度的检验按YB/T370进行。工作面
非工作面
砖的外观、尺寸及断面的检验按GB/T10326进行。5.6
质量评定程序
产品按同一牌号编批，每批不应超过200t。6.2抽样及合格判定规则
YB/T5106—2009
单位为毫米
规定值
±1.5%(最大6mm）
不限制
不准有
抽样、验收按GB/T10325进行。显气孔率、常温耐压强度、荷重软化温度为验收检验项目。需要复验时，单值允许偏差应符合表5的规定。表5复验时单值允许偏差
0.2MPa荷重软化开始温度
显气孔率
常温耐压强度
6.3合格评定形式
允许偏差
合格评定可采用供货方声明、使用方认定或第三方认证的形式进行。563
YB/T5106—2009
包装、标志、运输、储存和质量证明书7.1砖的包装、运输和储存按GB/T16546进行或合同约定执行。7.2砖发出时，应附有质量监督部门签发的质量证明书，载明供方名称、需方名称、产品名称、执行标准、牌号、砖号和砖的质量检验结果等项目。564
