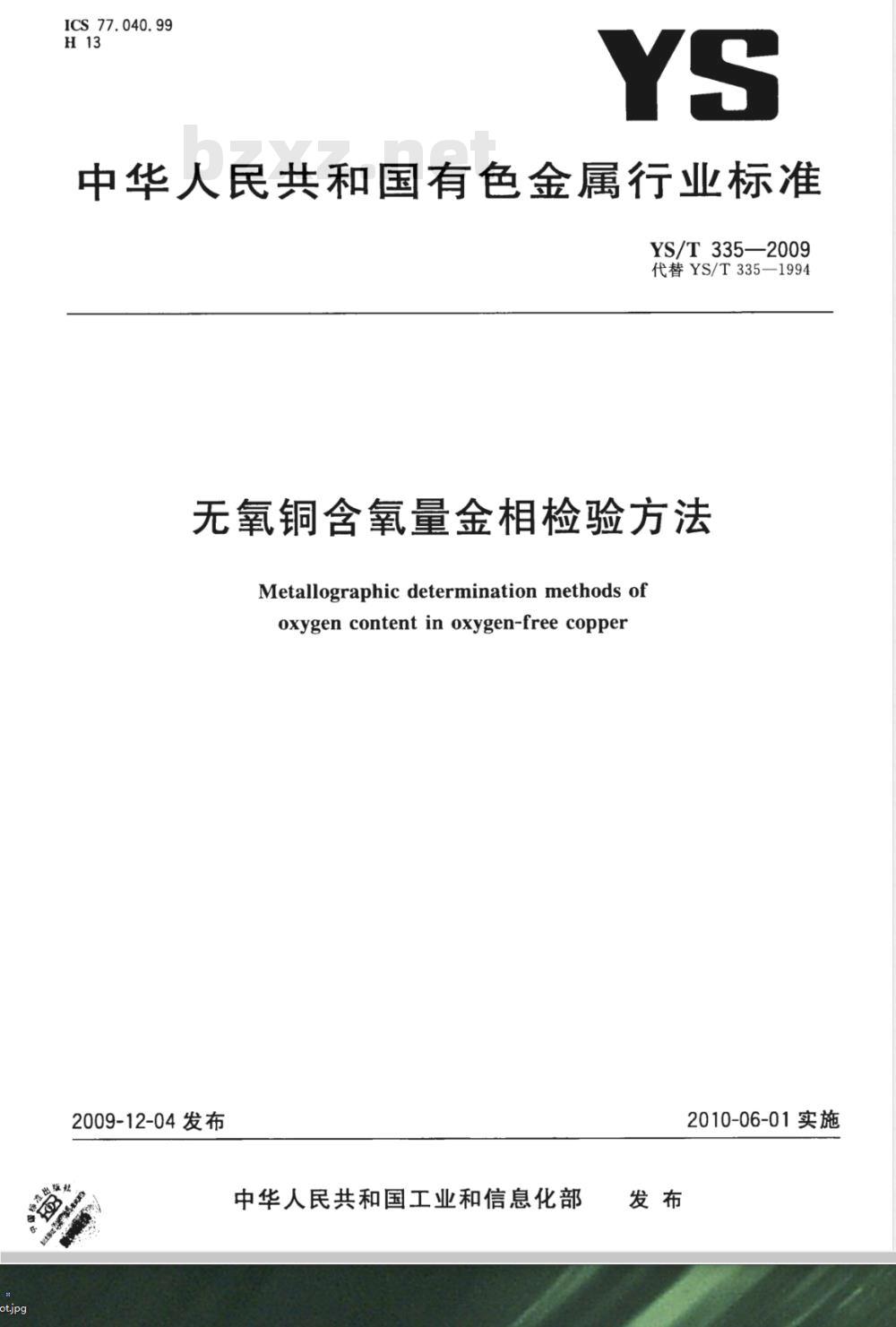

ICS 77.040.99
中华人民共和国有色金属行业标准YS/T335—2009
代替YS/T335-1994
无氧铜含氧量金相检验方法
Metallographic determination methods ofoxygen content in oxygen-free copper2009-12-04发布
中华人民共和国工业和信息化部发布
2010-06-01实施

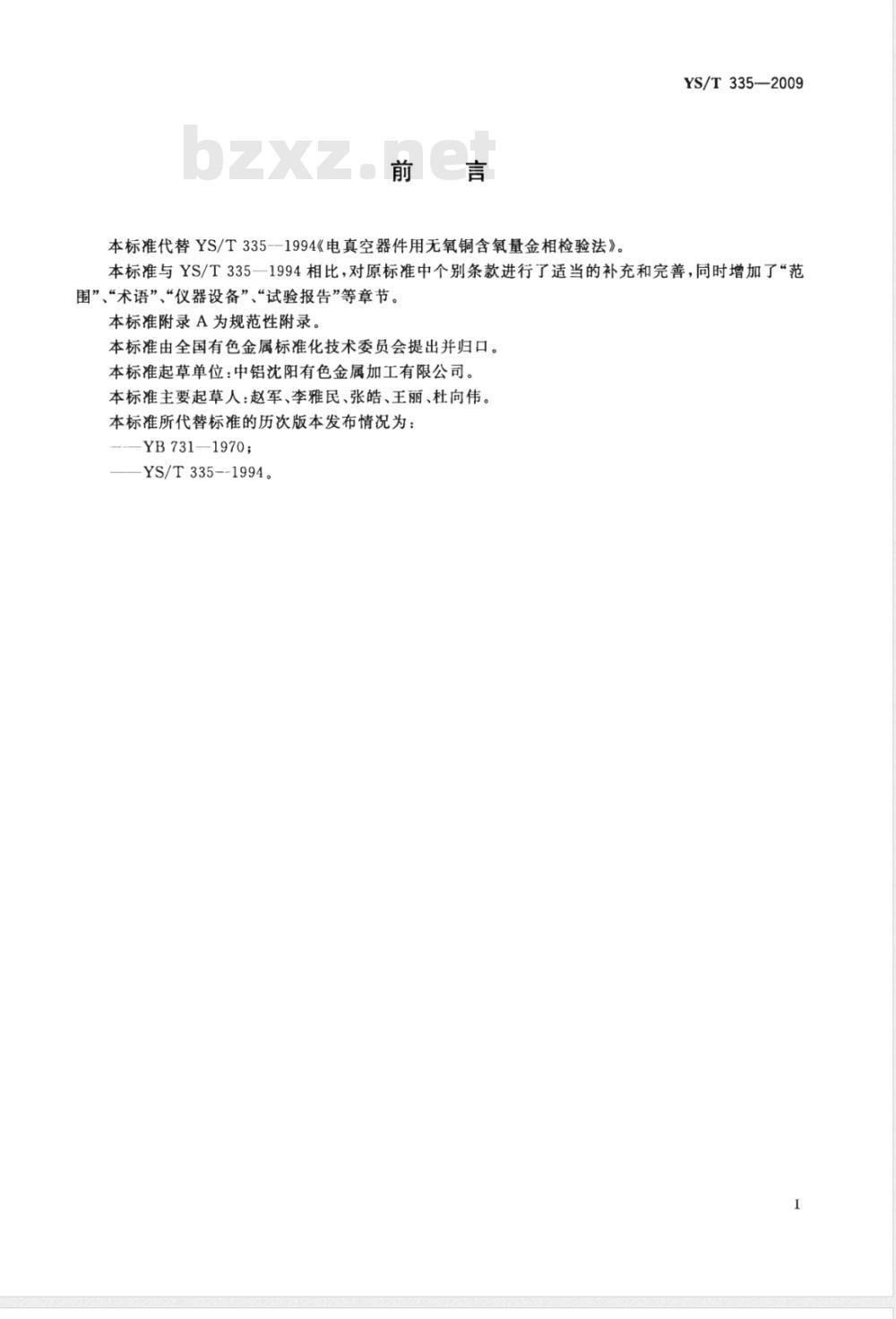

本标准代替YS/T335--1994《电真空器件用无氧铜含氧量金相检验法》。YS/T335—2009
本标准与YS/T335一1994相比，对原标准中个别条款进行了适当的补充和完善，同时增加了“范围”、“术语”、“仪器设备”、“试验报告”等章节。本标准附录A为规范性附录。
本标准由全国有色金属标准化技术委员会提出并归口。本标准起草单位：中铝沈阳有色金属加工有限公司。本标准主要起草人：赵军、李雅民、张皓、王丽、杜向伟。本标准所代替标准的历次版本发布情况为：YB731-1970；
YS/T335--1994。

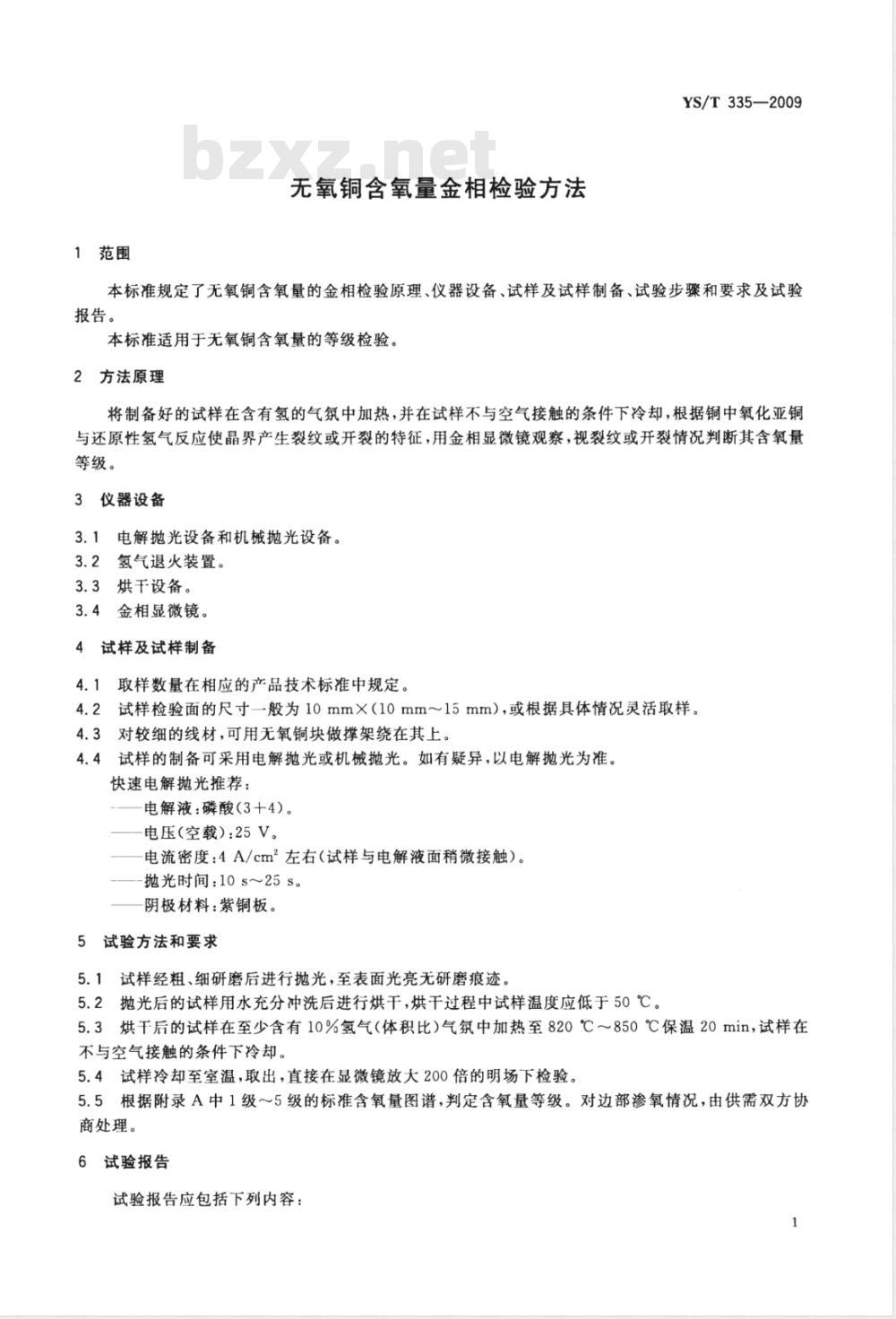

1范围
无氧铜含氧量金相检验方法
YS/T335—2009
本标准规定了无氧铜含氧量的金相检验原理、仪器设备、试样及试样制备、试验步骤和要求及试验报告。
本标准适用于无氧铜含氧量的等级检验。2方法原理
将制备好的试样在含有氢的气氮中加热，并在试样不与空气接触的条件下冷却，根据铜中氧化亚铜与还原性氢气反应使晶界产生裂纹或开裂的特征，用金相显微镜观察，视裂纹或开裂情况判断其含氧量等级。
3仪器设备
3.1电解抛光设备和机械抛光设备。氢气退火装置。
3.3烘干设备。
3.4金相显微镜。
试样及试样制备
4.1取样数量在相应的产品技术标准中规定。4.2试样检验面的尺寸一般为10mm×（10mm～15mm），或根据具体情况灵活取样。4.3对较细的线材，可用无氧铜块做撑架绕在其上。4.4试样的制备可采用电解抛光或机械抛光。如有疑异，以电解抛光为准。快速电解抛光推荐：
电解液：磷酸（3十4）。
电压（空载）：25V。
电流密度：4A/cm2左右（试样与电解液面稍微接触）。抛光时间：10s~25s。
阴极材料：紫铜板。
5试验方法和要求
5.1试样经粗、细研磨后进行抛光，至表面光亮无研磨痕迹。5.2抛光后的试样用水充分冲洗后进行烘干，烘干过程中试样温度应低于50℃。5.3烘干后的试样在至少含有10%氢气（体积比）气氛中加热至820℃～850℃保温20min，试样在不与空气接触的条件下冷却。www.bzxz.net
5.4试样冷却至室温，取出，直接在显微镜放大200倍的明场下检验。5.5根据附录A中1级～5级的标准含氧量图谱，判定含氧量等级。对边部渗氧情况，由供需双方协商处理。
试验报告

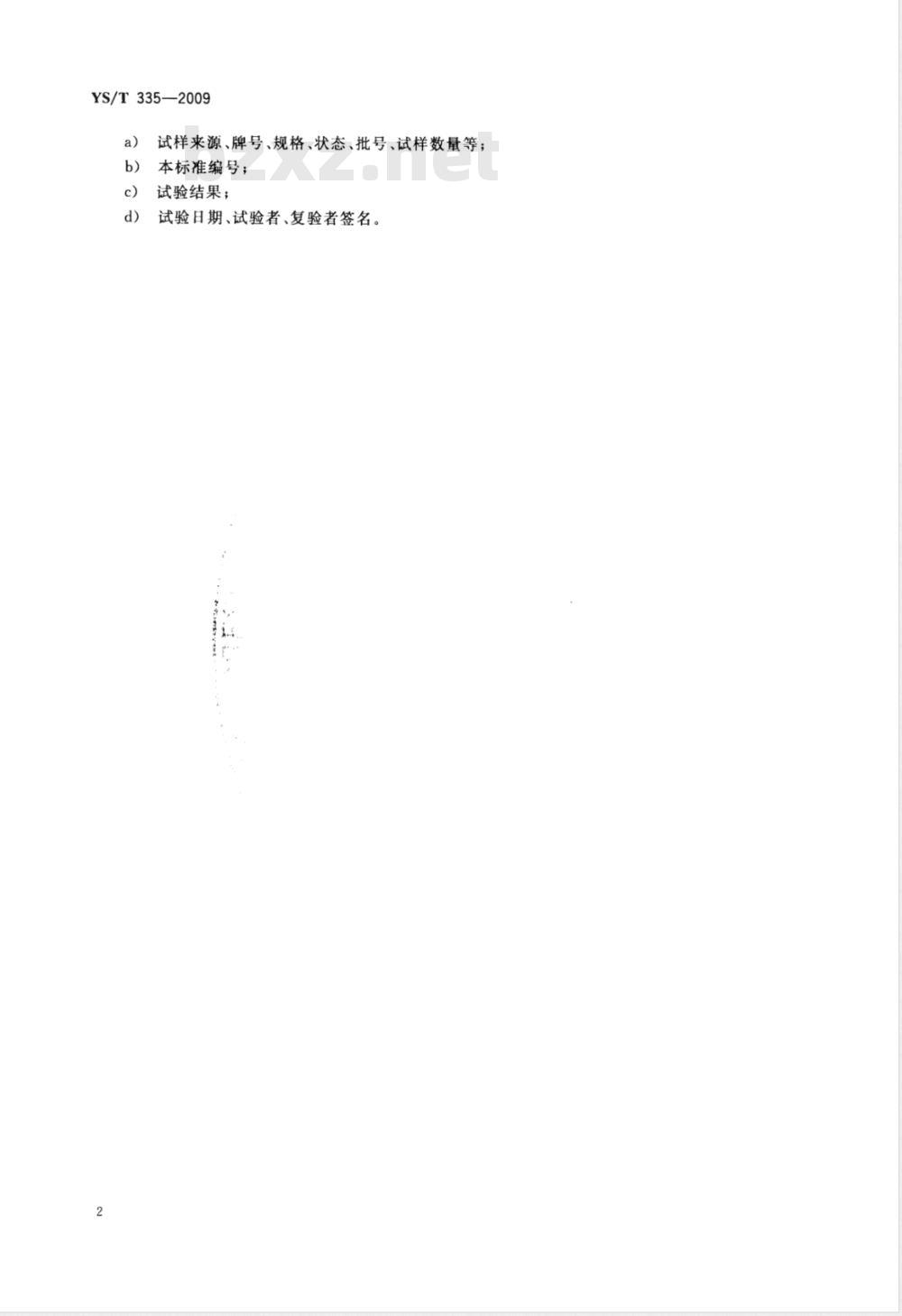

试验报告应包括下列内容：
YS/T335—2009
试样来源、牌号、规格、状态、批号、试样数量等；a)
本标准编号；
试验结果；
试验日期、试验者、复验者签名。图A.1

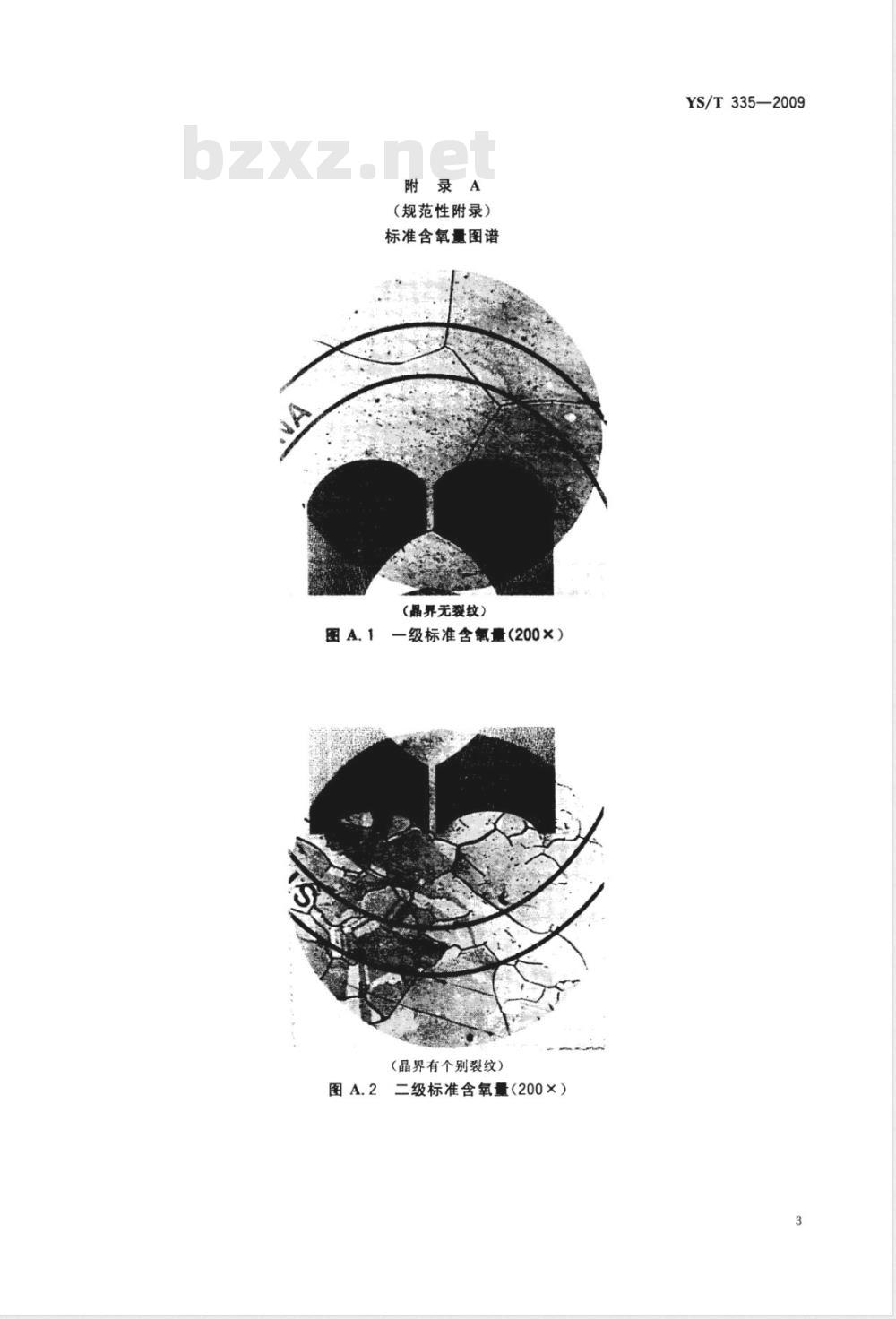

附录A
（规范性附录）
标准含氧量图谱
（晶界无裂纹）
一级标准含氧量（200×）
（晶界有个别裂纹）
图A.2二级标准含氧量（200×）YS/T335—2009
YS/T335—2009
（晶界有局部不连续的裂纹）
图A.3三级标准含氧量（200×）（晶界有连续的裂纹）
图A.4四级标准含氧量(200×）
注：箭头所指为晶界开裂处。
（晶界有严重的连续裂纹）
图A.5五级标准含氧量（200×）YS/T335—2009
YS/T335-2009
