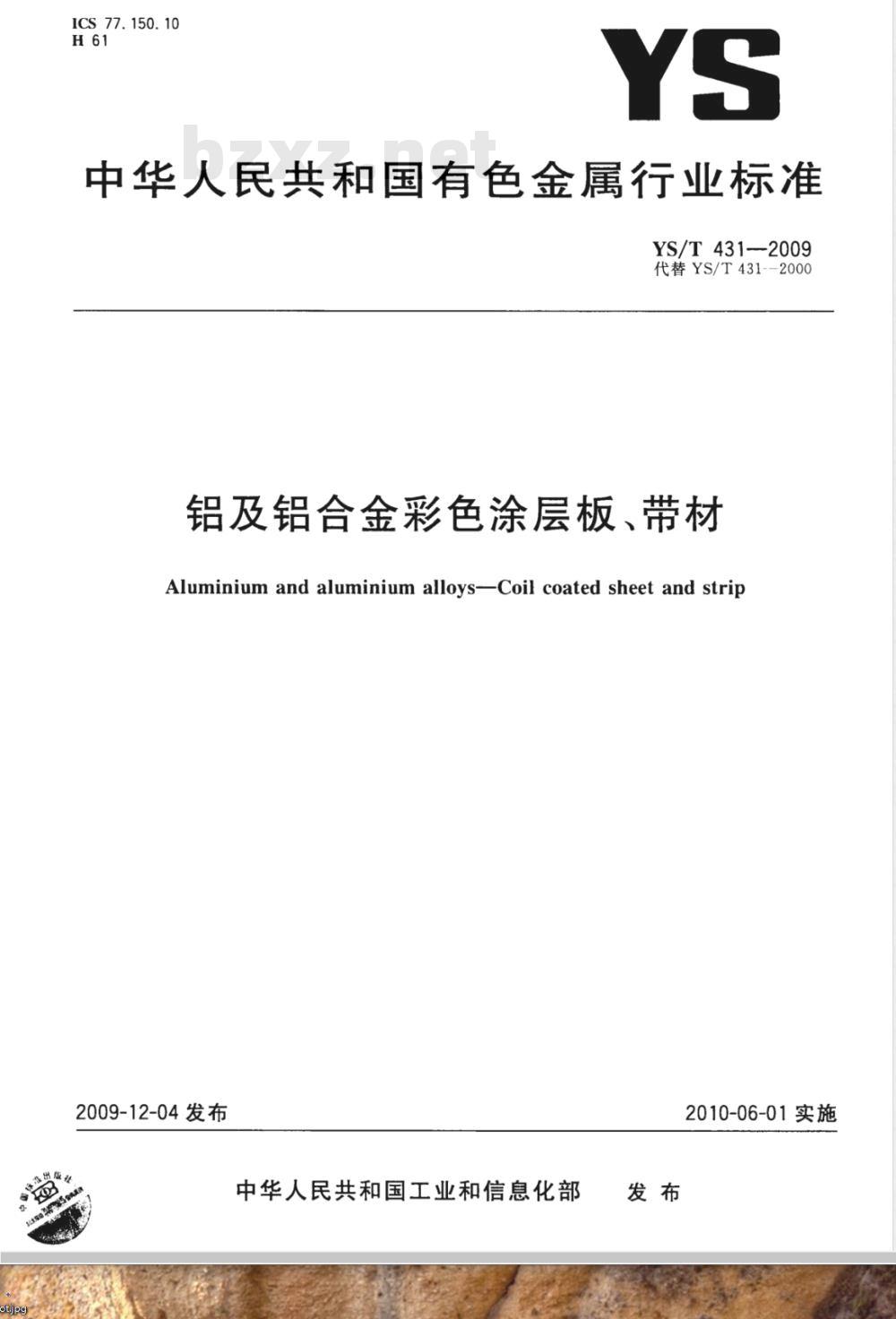

【有色金属行业标准(YS)】 铝及铝合金彩色涂层板、带材

ICS 77. 150. 10
中华人民共和国有色金属行业标准YS/T431-2009
代替YS/T431--2000
铝及铝合金彩色涂层板、带材
Aluminium and aluminium alloys-Coil coated sheet and strip2009-12-04发布
中华人民共和国工业和信息化部发布
2010-06-01实施

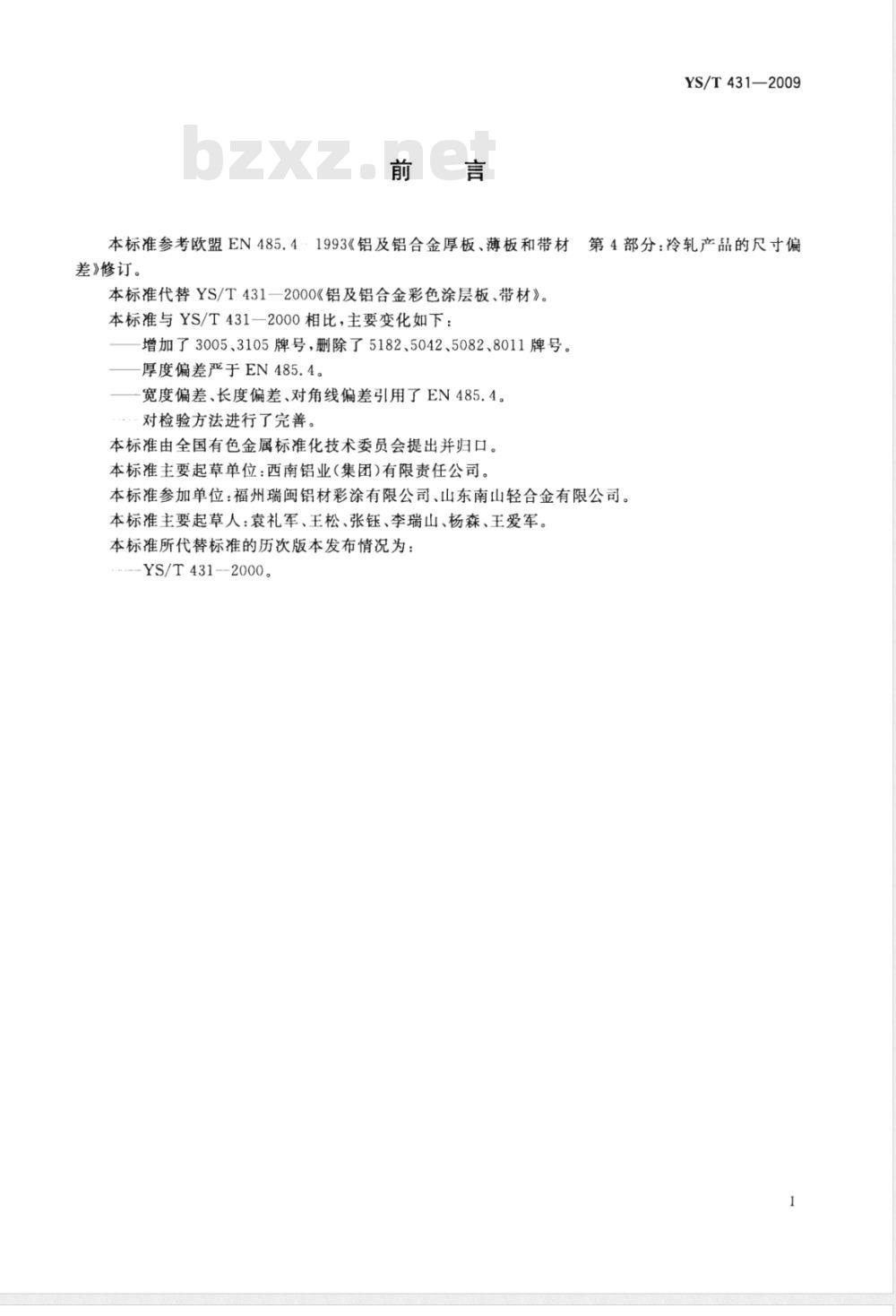

本标准参考欧盟EN485.4·1993《铝及铝合金厚板、薄板和带材差》修订。
本标准代替YS/T431一2000《铝及铝合金彩色涂层板、带材》。本标准与YS/T431一2000相比，主要变化如下：增加了3005、3105牌号，删除了5182、5042、5082、8011牌号。厚度偏差严于EN485.4。
宽度偏差、长度偏差、对角线偏差引用了EN485.4。对检验方法进行了完善。
本标准由全国有色金属标准化技术委员会提出并归口。本标准主要起草单位：西南铝业(集团)有限责任公司。YS/T431—2009
第4部分：冷轧产品的尺寸偏
本标准参加单位：福州瑞闽铝材彩涂有限公司、山东南山轻合金有限公司。本标准主要起草人：袁礼军、王松、张钰、李瑞山、杨森、王爱军。本标准所代替标准的历次版本发布情况为：--YS/T431-2000。

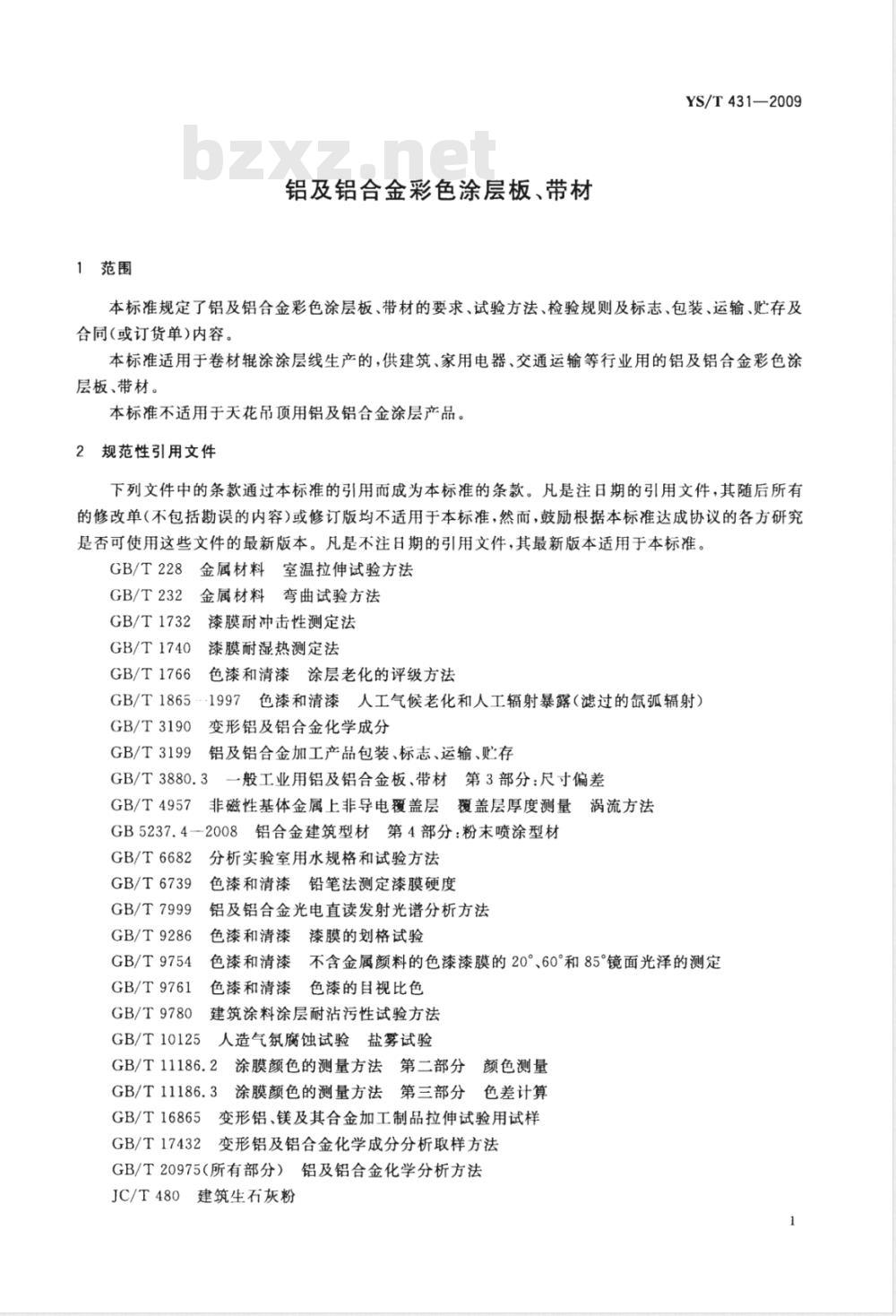

1范围
铝及铝合金彩色涂层板、带材
YS/T431-2009
本标准规定了铝及铝合金彩色涂层板、带材的要求、试验方法、检验规则及标志、包装、运输、贮存及合同(或订货单)内容。
本标准适用于卷材辊涂涂层线生产的，供建筑、家用电器、交通运输等行业用的铝及铝合金彩色涂层板、带材。
本标准不适用于天花吊顶用铝及铝合金涂层产品。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228金属材料室温拉伸试验方法GB/T232
金属材料弯曲试验方法
GB/T1732漆膜耐冲击性测定法
GB/T1740
GB/T1766
漆膜耐湿热测定法
色漆和清漆涂层老化的评级方法GB/T1865-1997色漆和清漆
人工气候老化和人工辐射暴露（滤过的氙弧辐射）变形铝及铝合金化学成分
GB/T3190
GB/T3199
铝及铝合金加工产品包装、标志、运输、存GB/T3880.3
一般工业用铝及铝合金板、带材第3部分：尺寸偏差GB/T4957
非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流方法GB5237.4一2008铝合金建筑型材第4部分：粉末喷涂型材分析实验室用水规格和试验方法GB/T6682
GB/T6739
GB/T7999
GB/T9286
GB/T9754
GB/T9761
GB/T9780
GB/T10125
色漆和清漆铅笔法测定漆膜硬度铝及铝合金光电直读发射光谱分析方法色漆和清漆漆膜的划格试验
色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定色漆和清漆色漆的目视比色
建筑涂料涂层耐沾污性试验方法人造气氛腐蚀试验盐雾试验
GB/T11186.2
涂膜颜色的测量方法第二部分颜色测量GB/T11186.3
涂膜颜色的测量方法第三部分色差计算GB/T16865变形铝、镁及其合金加工制品拉伸试验用试样GB/T17432变形铝及铝合金化学成分分析取样方法GB/T20975（所有部分）铝及铝合金化学分析方法JC/T480建筑生石灰粉
YS/T431—2009

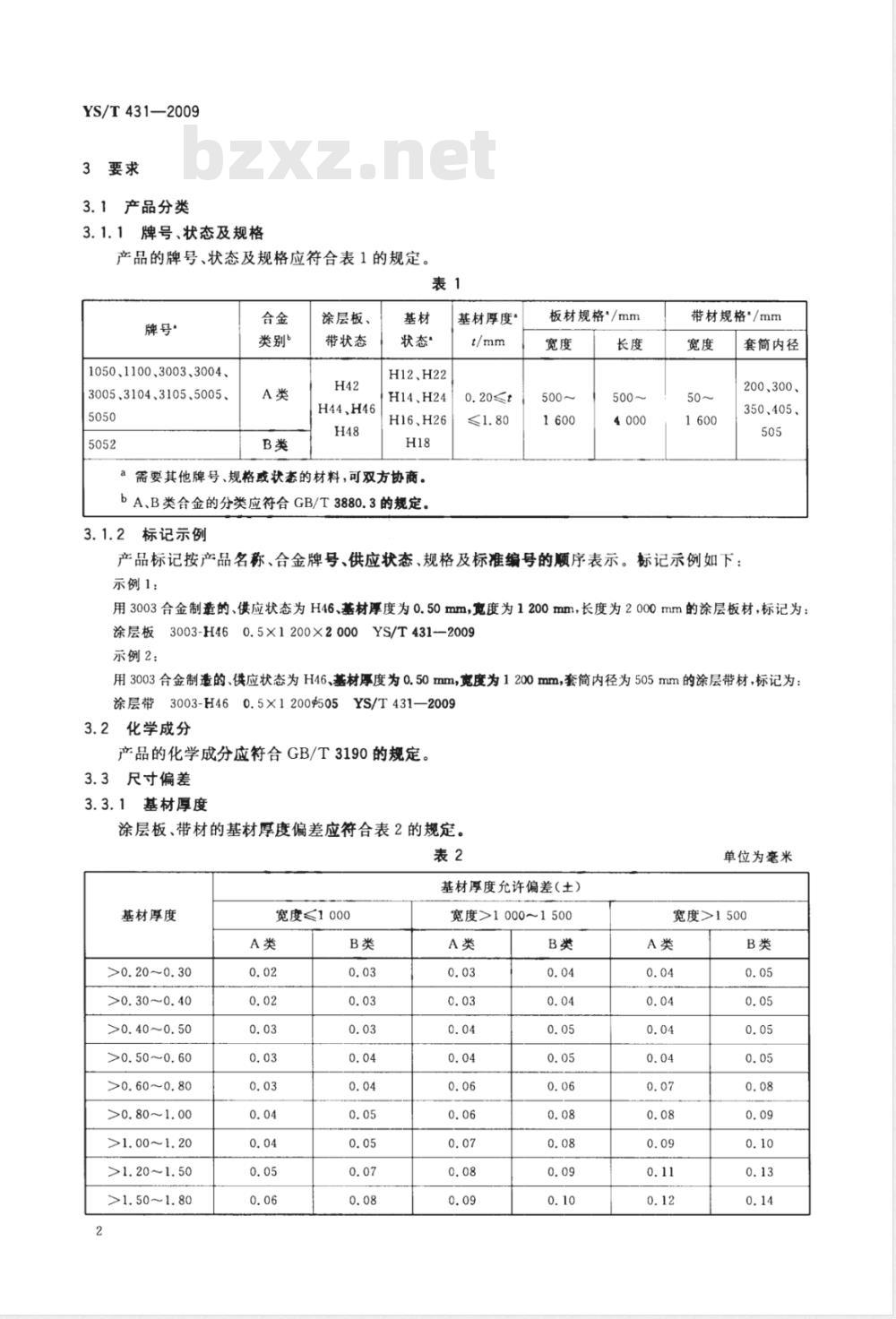

3要求
3.1产品分类
3.1.1牌号、状态及规格
产品的牌号、状态及规格应符合表1的规定。牌号·
1050、1100、3003、3004、
3005、3104、3105、5005、
涂层板、
带状态
H44、H46
状态“
H12、H22
H14、H24
H16、H26
a需要其他牌号、规格或状态的材料，可双方协商。bA、B类合金的分类应符合GB/T3880.3的规定。3.1.2标记示例
基材厚度
板材规格*/mm
带材规格/mm
套简内径
200、300、
350、405、
产品标记按产品名称、合金牌号、供应状态、规格及标准编号的顺序表示。标记示例如下：示例1：
用3003合金制造的、供应状态为H46、基材厚度为0.50mm，宽度为1200mm，长度为2000mm的涂层板材，标记为：3003-H460.5×1200×2000YS/T431-2009涂层板
示例2：
用3003合金制造的、供应状态为H46、基材厚度为0.50mm，宽度为1200mm，套筒简内径为505mm的涂层带材，标记为：涂层带
3003-H460.5×12009505YS/T431—20093.2化学成分
产品的化学成分应符合GB/T3190的规定。3.3尺寸偏差
3.3.1基材厚度
涂层板、带材的基材厚度偏差应符合表2的规定。表2
基材厚度允许偏差（土）
基材厚度
>0.20~0.30
>0.30~0.40
>0.40~0.50
>0.50~0.60
>0.60~0.80
>0.80~1.00
>1.00~1.20
>1.20~1.50
>1.50~1.80
宽度≤1000
宽度>1000～1500
单位为毫米
宽度>1500

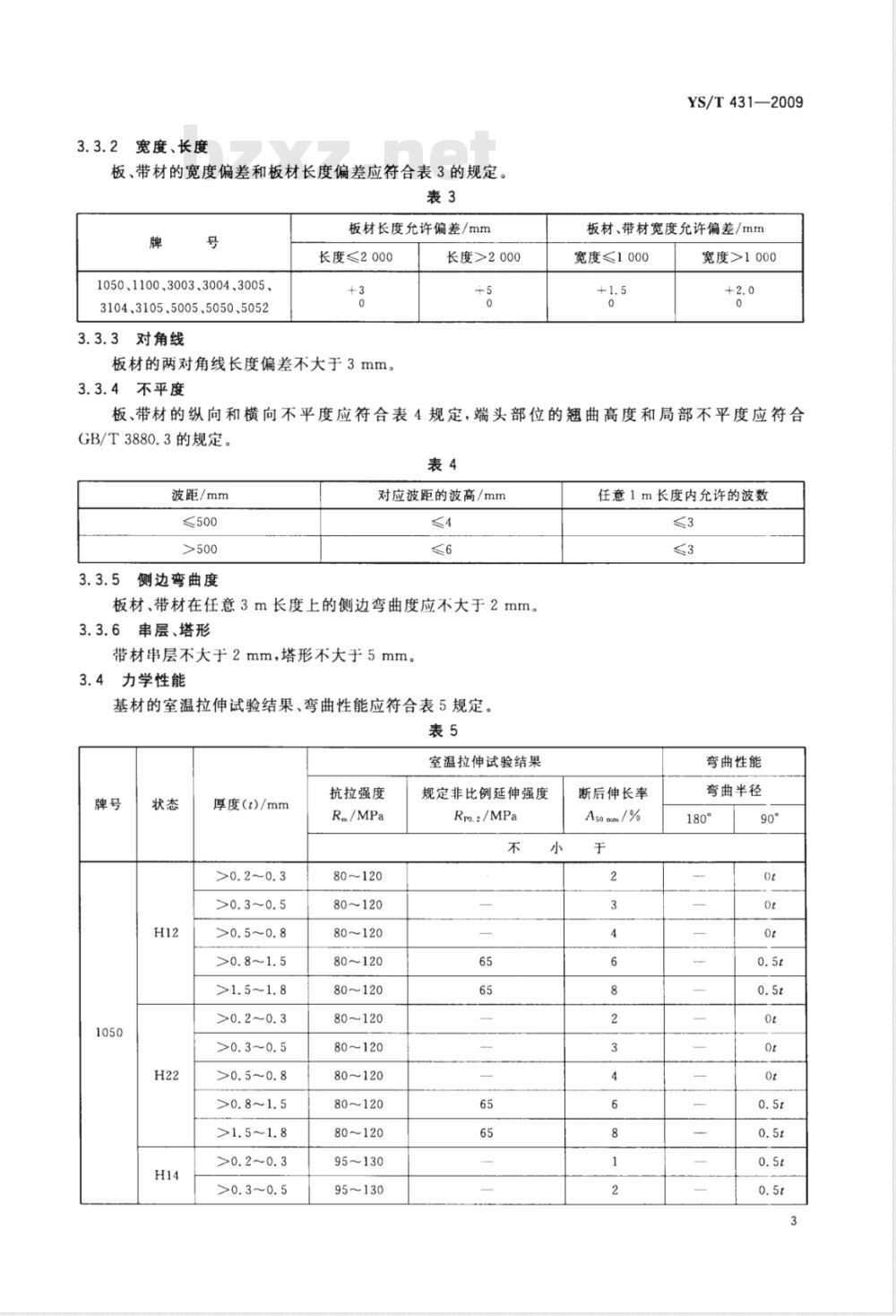

3.3.2宽度、长度
板、带材的宽度偏差和板材长度偏差应符合表3的规定。表3
1050、1100、3003、3004、3005、3104、3105、5005、5050、50523.3.3对角线
板材长度允许偏差/mm
长度≤2000
板材的两对角线长度偏差不大于3mm。3.3.4不平度
长度>2000
YS/T431—2009
板材、带材宽度允许偏差/mm
宽度≤1000
宽度>1000
板、带材的纵向和横向不平度应符合表4规定，端头部位的翘曲高度和局部不平度应符合GB/T3880.3的规定。
波距/mm
≤500
3.3.5侧边弯曲度
对应波距的波高/mm
板材、带材在任意3m长度上的侧边弯曲度应不大于2mm。3.3.6串层、塔形
带材串层不大于2mm，塔形不大于5mm。3.4力学性能
基材的室温拉伸试验结果、弯曲性能应符合表5规定。表5
室温拉伸试验结果
厚度（t)/mm
>0.2～0.3
>0.3~0. 5
>1. 5 ~1. 8
>0.3~0. 5
抗拉强度
Rm/MPa
80~120
80~120
80~120
80~120
80~120
80~120
80~120
80~120
80~120
80~120
95~130
95~130
规定非比例延伸强度
Rpo.2/MPa
任意1m长度内允许的波数
弯曲性能
断后伸长率
Aso mm /%
弯曲半径
YS/T431-—2009
厚度（t)/mm
>0. 5 ~ 0. 8
>0. 8 ~1. 5
>0. 2 ~ 0. 3
>0. 3 ~ 0. 5
>0. 5~ 0. 8
>0.2~0. 5
>0. 5~ 0. 8
>0. 8~1. 5
>1. 5 ~1. 8
>0. 2 ~ 0. 5
>0. 5~ 0. 8
>0.8~1. 5
>1. 5~1. 8
>0. 2~ 0. 5
>0. 5 ~ 0. 8
>0. 8~1. 5
>1. 5 ~1. 8
>0.2～0.5
>0. 5 ~1. 5
>0. 3～0. 5
>0. 5~1. 5
>0.2～0.3
抗拉强度
Rm/MPa
95~130
95~130
95~130
95~130
95~130
95~130
95~130
95~130
120~150
120~150
120~150
120~150
120~150
120~150
120~150
120~150
95~130
95~130
95~130
95~130
95~130
95~130
110~145
110~145
110~145
110~145
110~145
110~145
表5(续）
室温拉伸试验结果
规定非比例延伸强度
Rpo.2/MPa
断后伸长率
Aso mm / %
弯曲性能
弯曲半径
厚度（t)/mm
>0. 5~1. 5
>1. 5 ~ 1. 8
>0.2～0.3
>0. 5~1. 5
>1. 5 ~1. 8
>0. 3~ 0. 5
>0. 5 ~1. 5
>1. 5 ~ 1. 8
>0.2～0.5
>1. 5 ~ 1. 8
>0.2～0.5
>0. 5 ~1. 5
>1. 5 ~1. 8
>0. 5 ~1. 5
>1. 5 ~1. 8
>0. 5 ~ 1. 5
>1. 5 ~ 1. 8
>0.2～0. 5
>0. 5 ~1. 5
>1. 5 ~1. 8
抗拉强度
110~145
110~145
130~165
130~165
130~165
130~165
130~165
130~165
130~165
130~165
120~160
120~160
120~160
120~160
120~160
120~160
145~185
145~185
145~185
145~185
145~185
145~185
170~210
170~210
170~210
170~210
170~210
170~210
表5（续）
室温拉伸试验结果
规定非比例延伸强度
Rpo.2 /MPa
断后伸长率
As0 mm/%
YS/T431—2009
弯曲性能
弯曲半径
YS/T431—2009
厚度（t)/mm
>0. 5~1. 5
>0.2～0.5
>0. 5~1. 5
>1. 5 ~1. 8
>0. 5 ~1. 5
>1. 5 ~ 1. 8
>0. 2 ~ 0. 5
>1. 5 ~1. 8
>0.2～0.5
>0.5~1. 5
>1. 5 ~1. 8
>1. 5~1. 8
>1. 5 ~1. 8
>0.2~0. 5
>0. 2~ 0. 5
抗拉强度
Rm/MPa
190~240
190~240
190~240
190~240
190~240
190~240
220~265
220~265
220~265
220~265
220~265
220~265
240~285
240~285
240~285
240~285
240~285
240~285
145~195
145~195
145~195
145~195
145~195
145~195
170~215
170~215
170~215
表5（续）
室温拉伸试验结果
规定非比例延伸强度
Rpo.2/MPa
断后伸长率
Aso mm / %
弯曲性能
弯曲半径
厚度（t)/mm
>0. 2 ~ 0. 5
>0. 5~1. 5
>0. 2~ 0. 5
>0. 5 ~ 1. 5
>0. 2~ 0. 5
>0. 5 ~1. 5
>1. 5 ~1. 8
>0. 5 ~1. 5
>0.5～1.5
>1. 5 ~1. 8
>0. 2～0. 5
>0. 5 ~1. 5
>0.2～0.5
>0. 5 ~1. 5
>1. 5 ~ 1. 8
>0. 2 ~0. 5
>0.2～0. 5
>0.5～1.5
>1. 5~1. 8
>0.2～0.5
>1. 5 ~1. 8
>0.2～0. 5
抗拉强度
Rm/MPa
170~215
170~215
170215
195~240
195~240
195~240
195~240
195~240
195~240
190~240
190~240
190~240
190~240
190~240
190~240
220~265
220~265
220~265
220~265
220~265
220~265
240~285
240~285
240~285
240~285
240~285
240~285
表5（续）
室温拉伸试验结果
规定非比例延伸强度
Rpo.2/MPa
断后伸长率
As0 mm/%
YS/T431—2009
弯曲性能
弯曲半径
YS/T4312009
厚度（t)/mm
>1. 5~1. 8
>0. 2~ 0. 5
>0. 5 ~1. 5
>1. 5 ~1. 8
>0. 2 ～0. 5
>0. 5~1. 5
>0. 2~ 0. 5
>0. 5~1. 5
>1. 5 ~1. 8
>0.2~0. 5
>1. 5 ~1. 8
>0. 5~1. 5
>1. 5 ~1. 8
>0. 2~ 0. 5
>0.5~1. 5
>1. 5 ~1. 8
>0.2~0. 5
>0. 5 ~ 1. 5
>0. 2~0. 5
>1. 5 ~1. 8
>0. 5 ~～1. 5
>1. 5~1. 8
>0. 5 ~1. 5
>1. 5 ~ 1. 8
>0.2～0.5
抗拉强度
Rm/MPa
130~180
130~180
130~180
130~180
130~180
130~180
150～200
150～200
150~200
150200
150~200
150~200
175~225
175~225
175~225
175~225
175~225
175~225
125~165
125~165
125~165
125~165
125~165
125~165
145~185
145~185
145~185
145~185
表5（续）
室温拉伸试验结果
规定非比例延伸强度
Rpo.2 /MPa
断后伸长率
Aso mm/%
弯曲性能
弯曲半径
厚度（t)/mm
>0. 5~1. 5
>0.2～0.5
>1. 5 ~1. 8
>0. 2 ~0. 5
>0. 2~ 0. 5
>0. 5~1. 5
>0. 5 ~1. 5
>1.5~1., 6
>0. 5 ~ 1. 5
>1.5~1. 8
>0. 5 ~1. 5
>0.2~0. 5
>0. 5 ~1. 5
>1. 5 ~ 1. 8
>0. 5 ~1. 5
>0.2～0.5
>1. 5 ~1. 8
抗拉强度
Rm/MPa
145~185
145~185
165~205
165~205
165~205
165~205
165~205
165~205免费标准bzxz.net
155~195
155~195
155~195
155~195
155~195
155~195
175~215
175~215
175~215
175~215
175~215
175~215
195~235
195~235
195~235
195~235
195235
195~235
表5（续）
室温拉伸试验结果
规定非比例延伸强度
Rpo.2/MPa
断后伸长率
Aso mm /%
YS/T431—2009
弯曲性能
弯曲半径
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
