【行业标准】 SMB系列(不接电缆)插针接触件锁紧螺母安装2级射频同轴插座连接器详细规范

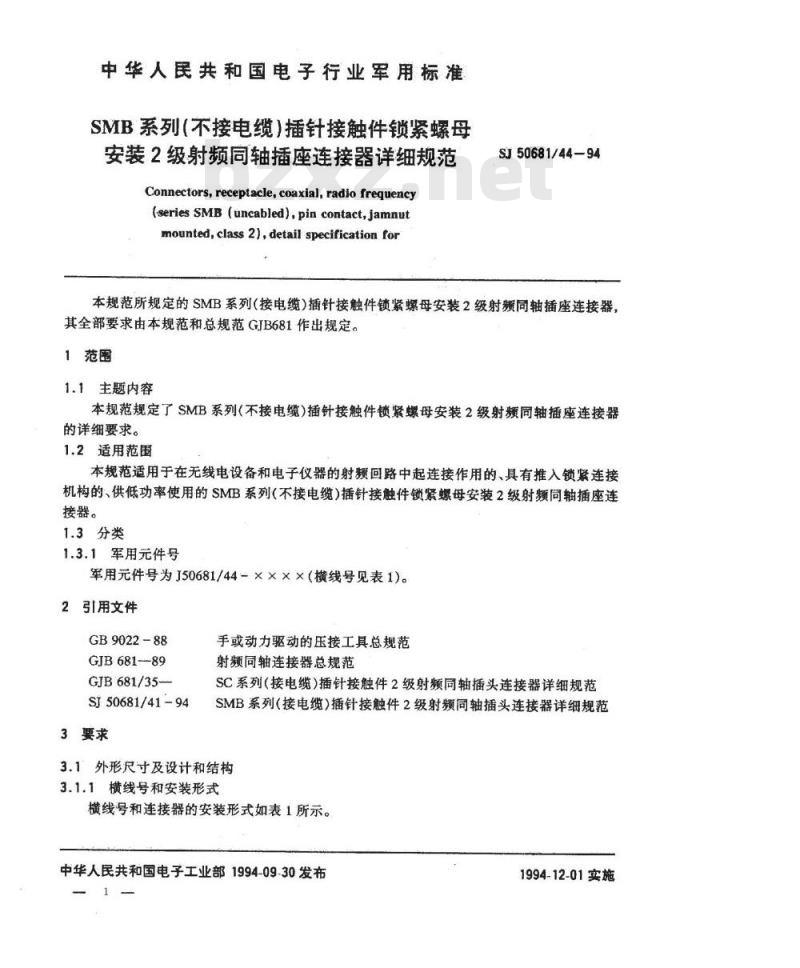

中华人民共和国电子行业军用标准SMB系列（不接电缆）插针接触件锁紧螺母安装2级射频同轴插座连接器详细规范Connectors,receptacle,coaxial,radiofrequency(series SMB (uncabled),pin contact,jamnutmounted,class 2),detail specification forSJ50681/44-94
本规范所规定的SMB系列（接电缆）插针接触件锁紧螺母安装2级射频同轴插座连接器，其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了SMB系列（不接电缆）插针接触件锁紧螺母安装2级射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中起连接作用的、具有推入锁紧连接机构的、供低功率使用的SMB系列（不接电缆）插针接触件锁紧螺母安装2级射频同轴插座连接器。
1.3分类
1.3.1军用元件号
军用元件号为J50681/44=××××（横线号见表1)。2引用文件
GB9022-88
GJB681-89
GJB681/35—
SJ50681/41-94
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
SC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范SMB系列（接电缆）插针接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.1.1横线号和安装形式
横线号和连接器的安装形式如表1所示。中华人民共和国电子工业部1994-09-30发布1994-12-01实施
SJ50681/44—94

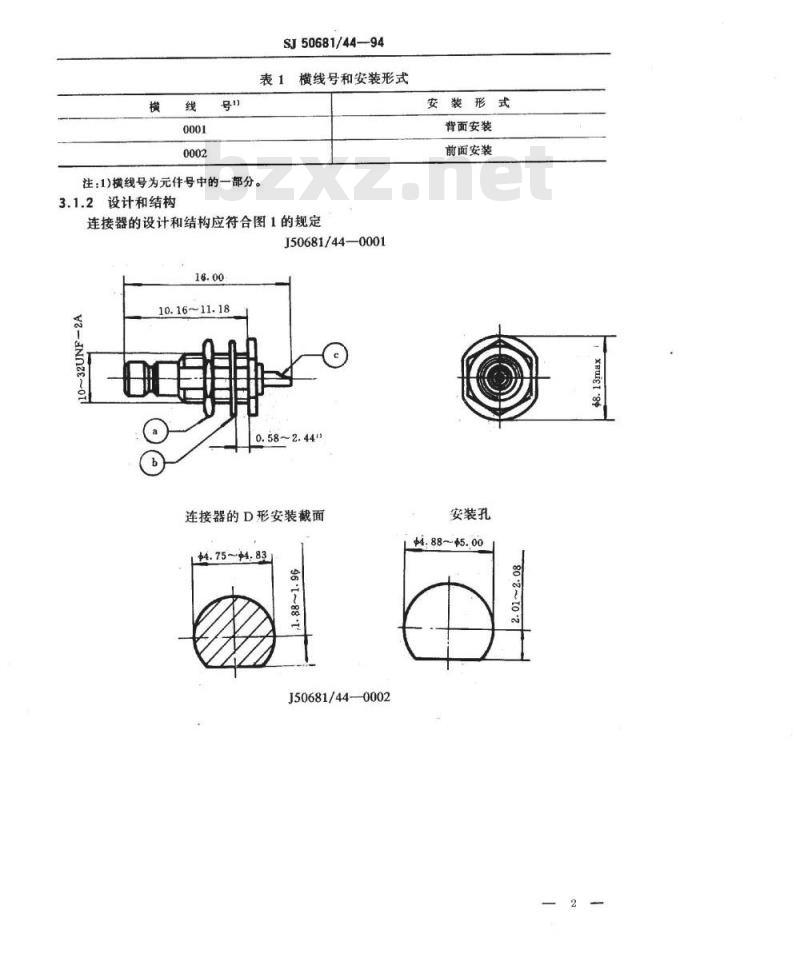

表1横线号和安装形式
注：1)横线号为元件号中的一部分。3.1.2设计和结构
连接器的设计和结构应符合图1的规定J50681/44—0001
10.16~11.18
0.58~2.443
连接器的D形安装截面
+4.75串4，83
J50681/44-——0002
安装形式
背面安装
前面安装
安装孔
*2~102
5.59~7.62
SJ50681/44—94
连接器的D形安装截面
.75~4.63
安装孔
$4.88~+5.00

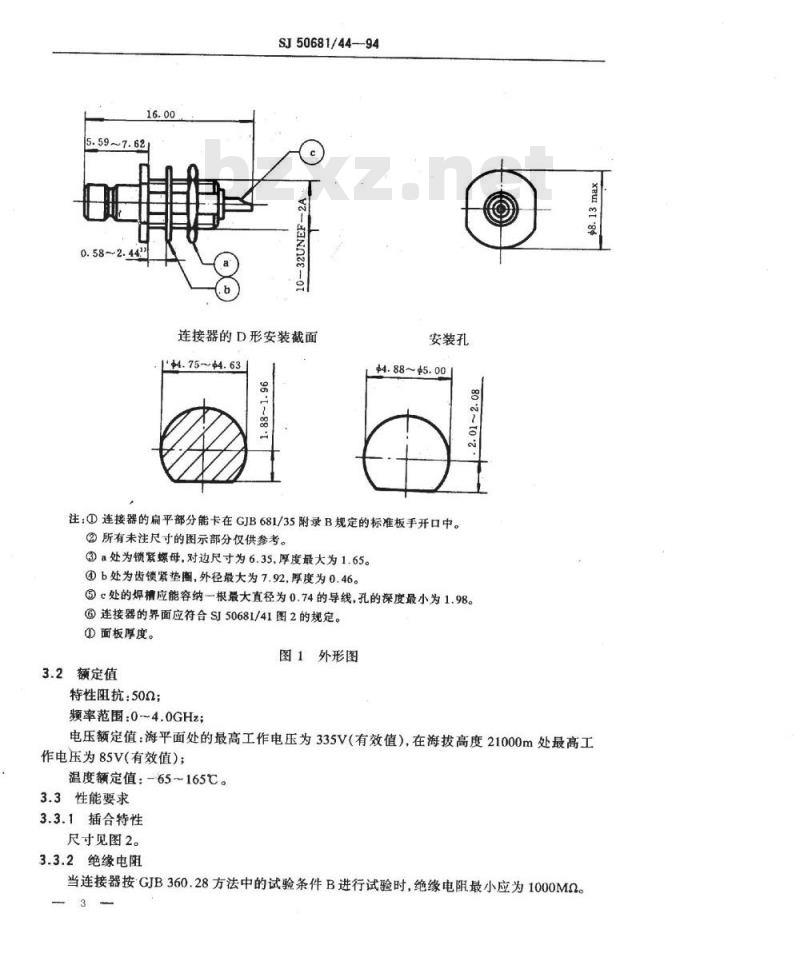

注：①连接器的扁平部分能卡在GJB681/35附录B规定的标准板手开口中。②所有未注尺寸的图示部分仅供参考。③a处为锁紧螺母，对边尺寸为6.35.厚度最大为1.65。④b处为齿锁紧垫图，外径最大为7.92,厚度为0.46。c处的焊精应能容纳一根最大直径为0.74的导线，孔的深度最小为1.98。①连接器的界面应符合SJ50681/41图2的规定。①面板厚度。
3.2额定值
特性阻抗：50Q；
频率范围：0~4.0GHz；
图1外形图
电压额定值：海平面处的最高工作电压为335V（有效值），在海拔高度21000m处最高工作电压为85V(有效值)；
温度额定值：-65~165℃。
3.3性能要求
3.3.1插合特性
尺寸见图2。
3.3.2绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时，绝缘电阻最小应为1000MQ3.3.3中心接触件的固定性
SJ50681/44—94

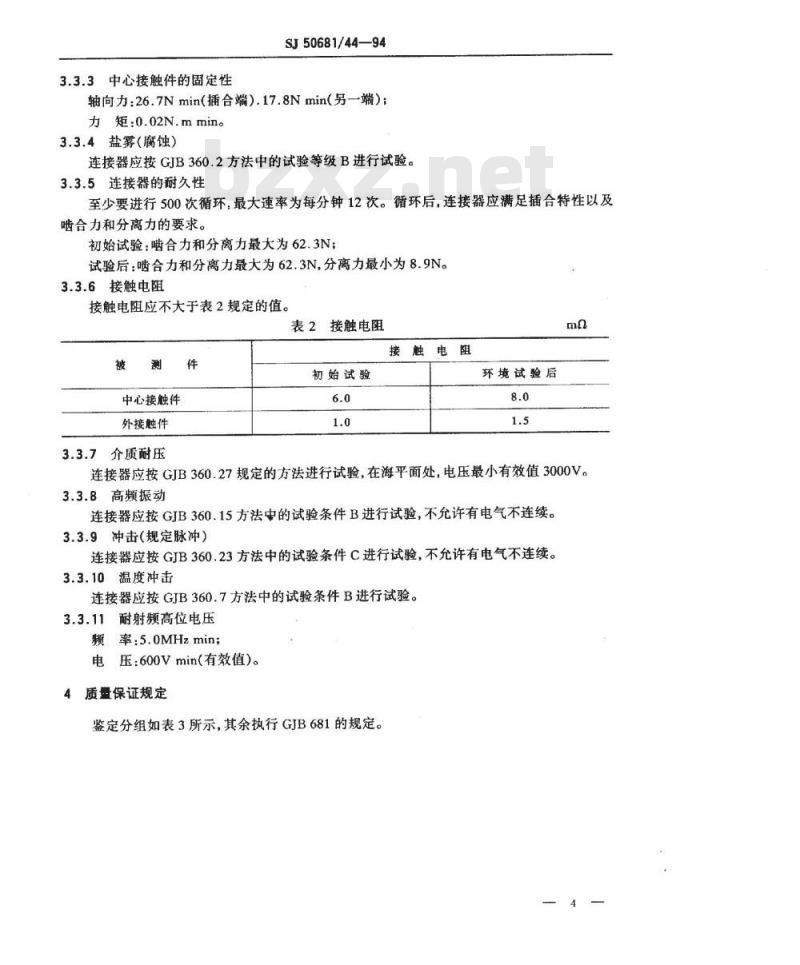

轴向力：26.7Nmin（插合端）.17.8Nmin（另一端）；力矩：0.02N.mmin。
3.3.4盐雾（腐蚀）
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.5连接器的耐久性
至少要进行500次循环，最大速率为每分钟12次。循环后，连接器应满足插合特性以及啮合力和分离力的要求。
初始试验：啮合力和分离力最大为62.3N；试验后：啮合力和分离力最大为62.3N，分离力最小为8.9N。3.3.6接触电阻
接触电阻应不大于表2规定的值。被测
中心接触件
外接触件
3.3.7介质耐压
表2接触电阻
初始试验
接触电阻
环境试验后bzxz.net
连接器应按GIB360.27规定的方法进行试验，在海平面处，电压最小有效值3000V。3.3.8高频振动
连接器应按GJB360.15方法中的试验条件B进行试验，不允许有电气不连续。3.3.9冲击（规定脉冲）
连接器应按GJB360.23方法中的试验条件C进行试验，不允许有电气不连续。3.3.10温度冲击
连接器应按GJB360.7方法中的试验条件B进行试验。3.3.11耐射频高位电压
频率：5.0MHzmin；
电压：600Vmin(有效值)。
质量保证规定
鉴定分组如表3所示，其余执行GJB681的规定。组
附加说明：
SJ50681/44—94

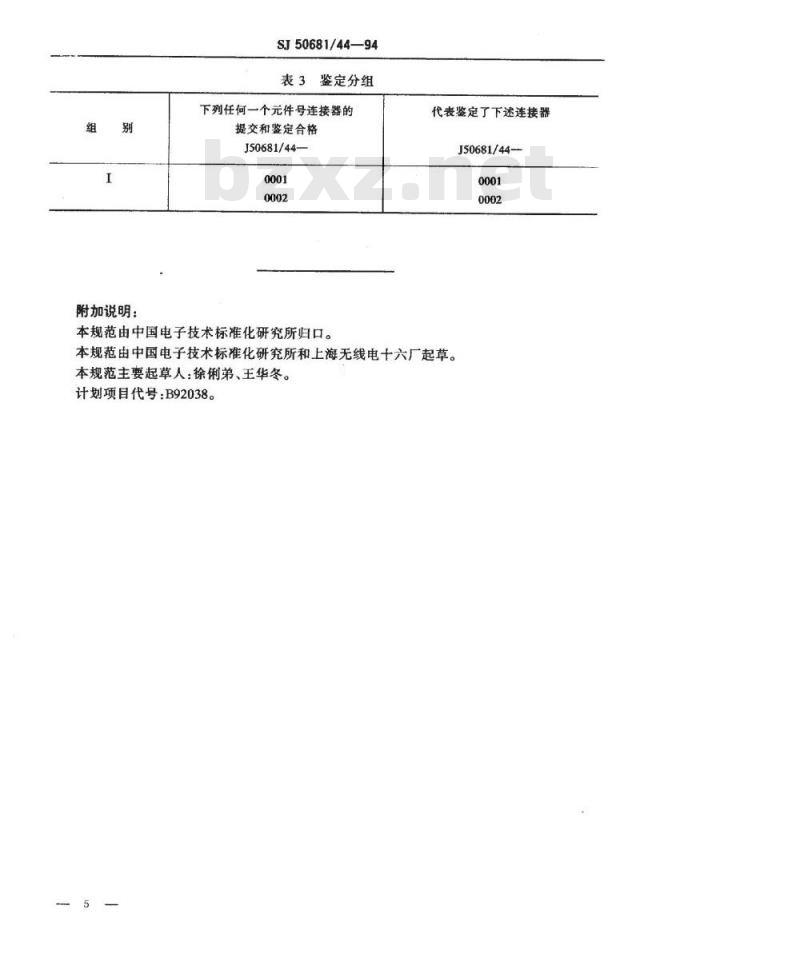

表3鉴定分组
下列任何一个元件号连接器的
提交和鉴定合格
J50681/44-
本规范由中国电子技术标准化研究所归口。代表鉴定了下述连接器
J50681/44
本规范由中国电子技术标准化研究所和上海无线电十六厂起草。本规范主要起草人：徐俐弟、王华冬。计划项目代号：B92038。
