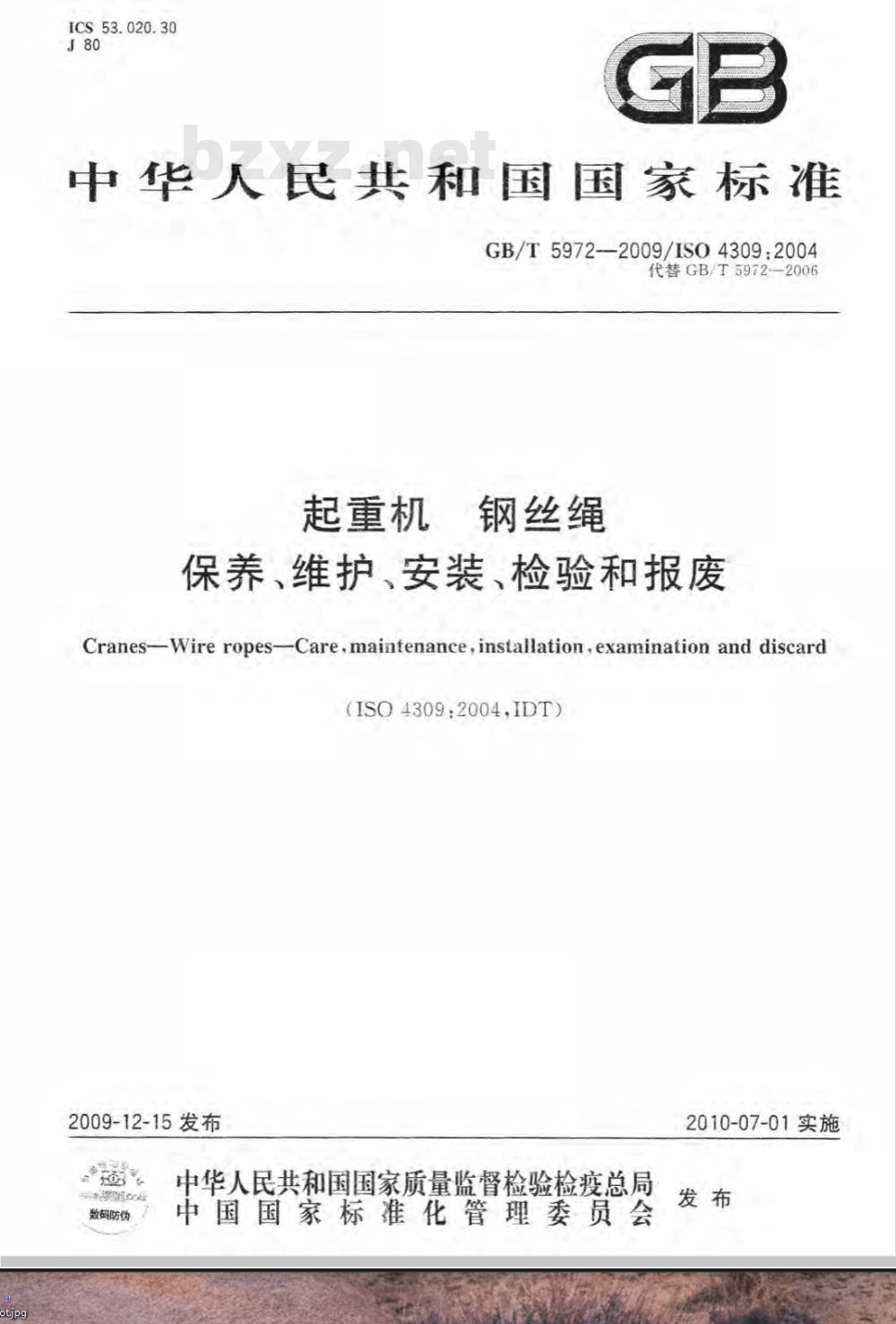

【国家标准(GB)】 起重机 钢丝绳 保养、维护、安装、检验和报废

ICS53.020.30
中华人民共和国国家标准
GB/T5972--2009/ISO4309:2004
代替GB/T5972-2006
起重机钢丝绳
保养、维护、安装、检验和报废Cranes-Wire ropes-Care,maintenance,installation,examination and discard（ISO4309:2004.IDT）
2009-12-15发布
2010-07-01实施
中华人民共和国国家质量监督检验检疫总局发布
中国国家标准化管理委员会
数码防伪
GB/T5972—2009/ISO4309:2004

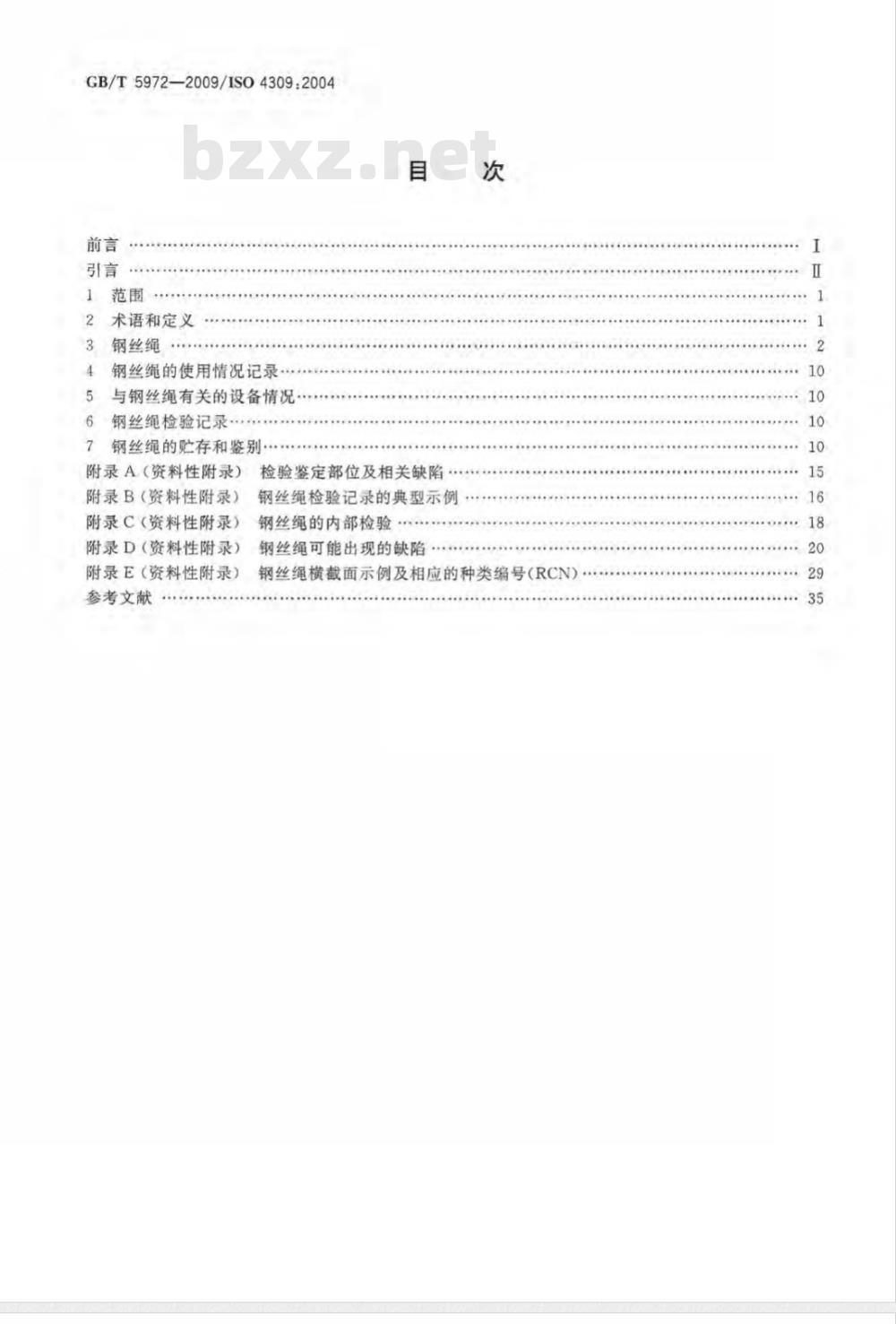

1范围
2术语和定义
3钢丝绳
钢丝绳的使用情况记录
5与钢丝绳有关的设备情况
6钢丝绳检验记录.·bzxZ.net
7钢丝绳的贮存和鉴别
检验鉴定部位及相关缺陷
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
参考文献
钢丝绳检验记录的典型示例
钢丝绳的内部检验
钢丝绳可能出现的缺陷
钢丝绳横截面示例及相应的种类编号（RCN）10

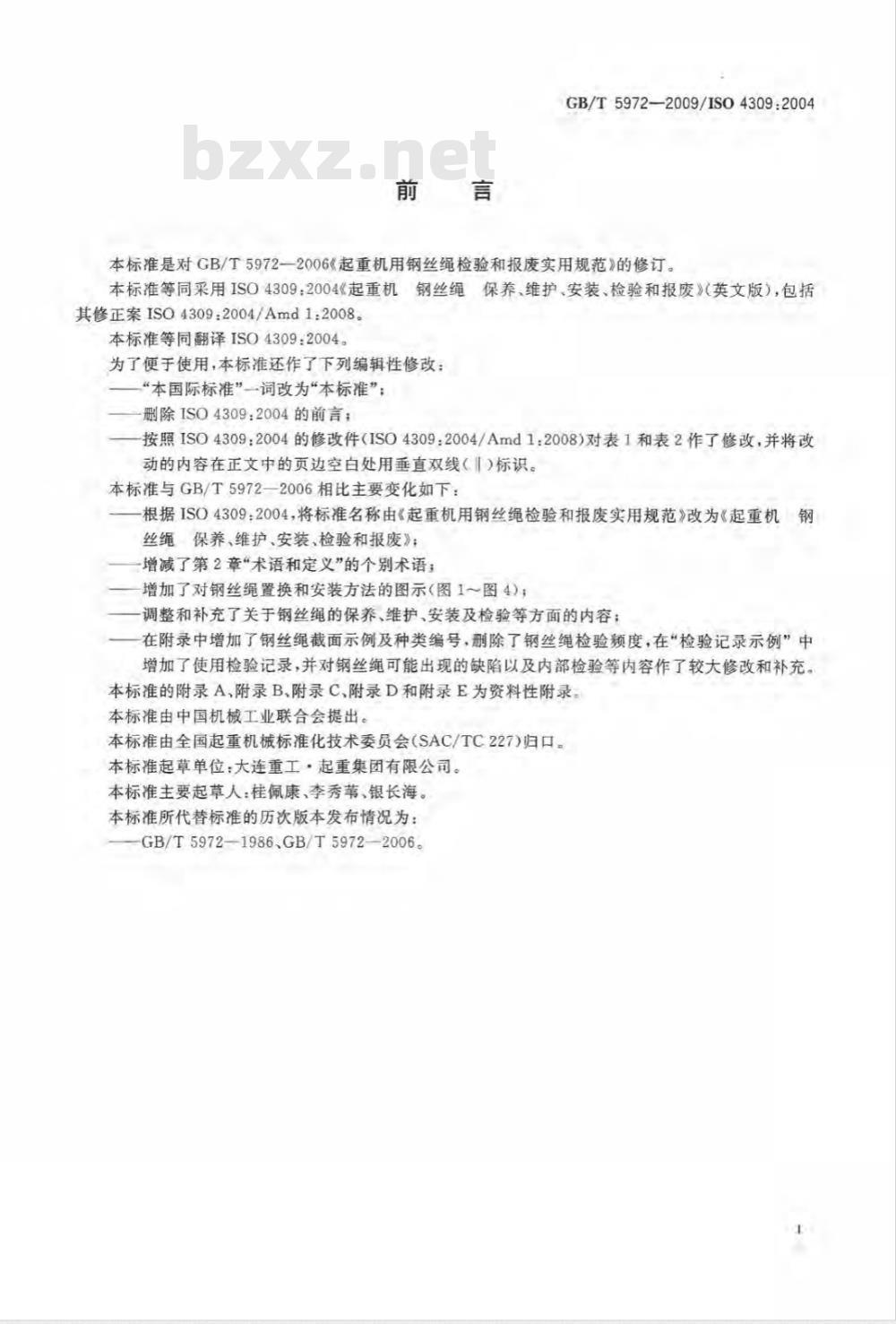

GB/T5972-—2009/ISO4309:2004本标准是对GB/T5972—2006《起重机用钢丝绳检验和报废实用规范》的修订。本标准等同采用ISO4309：2004《起重机钢丝绳保养、维护、安装、检验和报废》（英文版），包括其修正案ISO4309：2004/Amd1：2008。本标准等同翻译ISO4309:2004。为了便于使用，本标准还作了下列编辑性修改：—“本国际标准”一词改为“本标准”；一删除ISO4309：2004的前言：
一按照ISO4309：2004的修改件（ISO4309：2004/Amd1：2008）对表1和表2作了修改，并将改动的内容在正文中的页边空白处用垂直双线（）标识。本标准与GB/T5972—2006相比主要变化如下：一根据ISO4309：2004，将标准名称由《起重机用钢丝绳检验和报废实用规范》改为《起重机钢丝绳保养、维护、安装、检验和报废》；一一增减了第2章“术语和定义”的个别术语：增加了对钢丝绳置换和安装方法的图示（图1～图4)；调整和补充了关于钢丝绳的保养、维护、安装及检验等方面的内容：在附录中增加了钢丝绳截面示例及种类编号，删除了钢丝绳检验频度，在“检验记录示例”中增加了使用检验记录，并对钢丝绳可能出现的缺陷以及内部检验等内容作了较大修改和补充。本标准的附录 A,附录 B、附录 C、附录 D和附录 E为资料性附录。本标准由中国机械工业联合会提出。本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。本标准起草单位：大连重工·起重集团有限公司。本标准主要起草人：桂佩康，李秀革、银长海。本标准所代替标准的历次版本发布情况为：-GB/T5972-1986、GB/T59722006。GB/T5972—2009/IS04309:2004

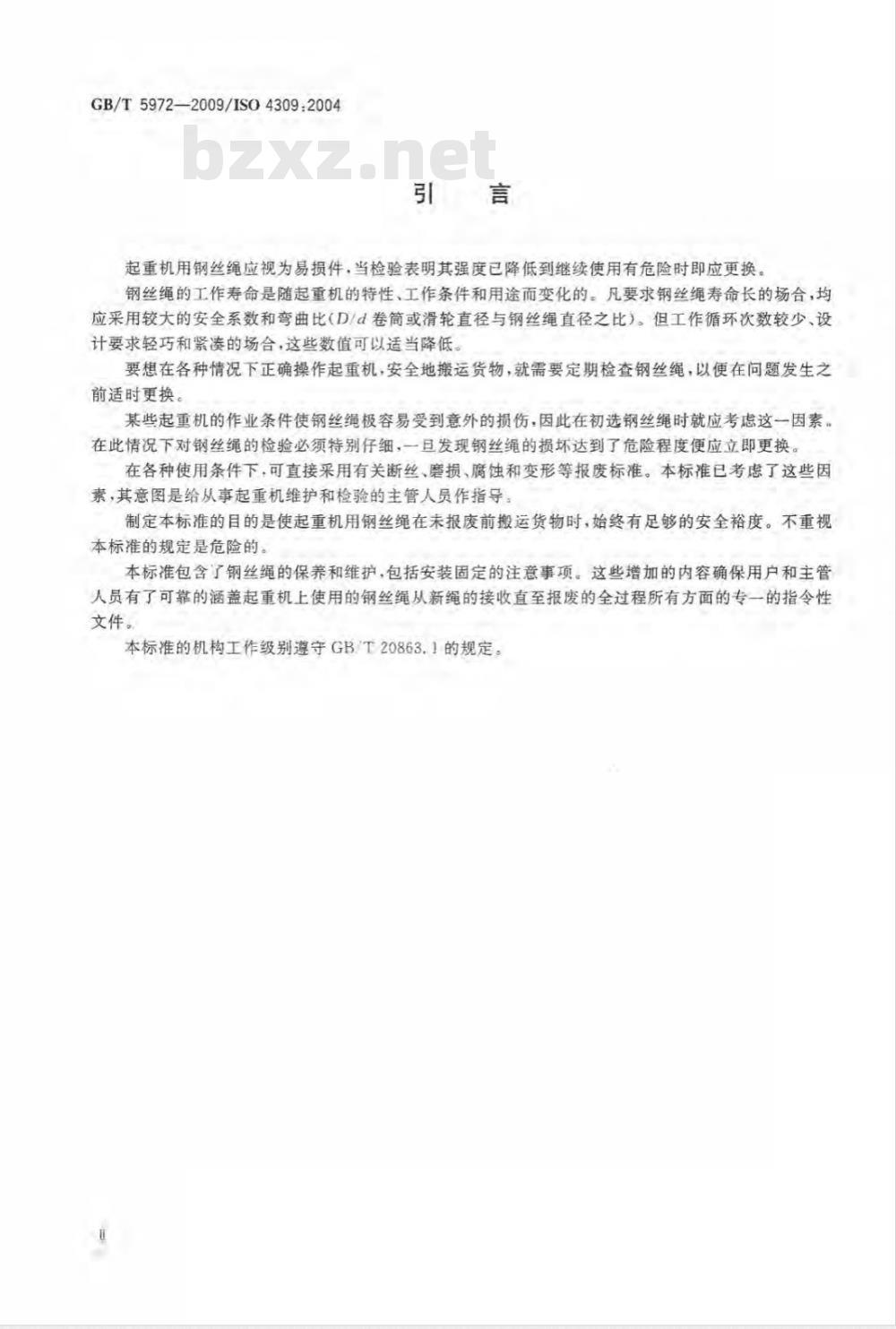

起重机用钢丝绳应视为易损件，当检验表明其强度已降低到继续使用有危险时即应更换。钢丝绳的工作寿命是随起重机的特性、工作条件和用途而变化的。凡要求钢丝绳寿命长的场合，均应采用较大的安全系数和弯曲比（D/d卷简或滑轮直径与钢丝绳直径之比）。但工作循环次数较少、设计要求轻巧和紧凑的场合，这些数值可以适当降低要想在各种情况下正确操作起重机，安全地搬运货物，就需要定期检查钢丝绳，以便在问题发生之前适时更换。
某些起重机的作业条件使钢丝绳极容易受到意外的损伤，因此在初选钢丝绳时就应考虑这一因素，在此情况下对钢丝绳的检验必须特别仔细，一旦发现钢丝绳的损坏达到了危险程度便应立即更换在各种使用条件下，可直接采用有关断丝、磨损，腐蚀和变形等报废标准。本标准已考虑了这些因素，其意图是给从事起重机维护和检验的主管人员作指导。制定本标准的目的是使起重机用钢丝绳在未报废前搬运货物时、始终有足够的安全裕度。不重视本标准的规定是危险的。
本标准包含了钢丝绳的保养和维护，包括安装固定的注意事项。这些增加的内容确保用户和主管人员有了可靠的涵盖起重机上使用的钢丝绳从新绳的接收直至报废的全过程所有方面的专一的指令性文件。
本标准的机构工作级别遵守GB/T20863.！的规定。1范围

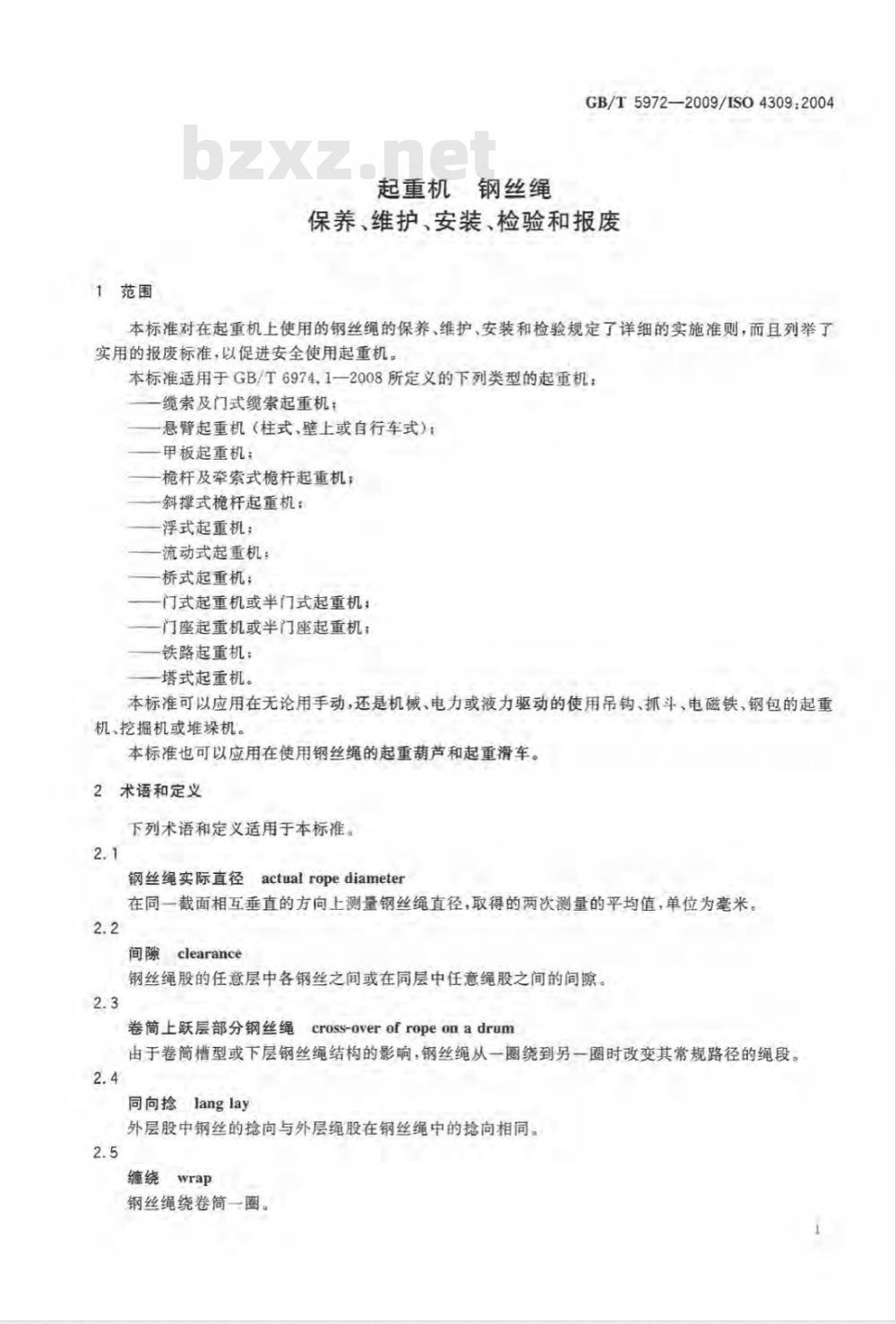

起重机钢丝绳
GB/T5972—2009/IS04309:2004
保养、维护、安装、检验和报废本标准对在起重机上使用的钢丝绳的保养、维护、安装和检验规定了详细的实施准则，而且列举了实用的报废标准，以促进安全使用起重机。本标准适用于GB/T6974,1一2008所定义的下列类型的起重机：一缆索及门式缆索起重机：
悬臂起重机（柱式，壁上或自行车式）甲板起重机：
枪杆及牵索式榄杆起重机，
斜撑式杆起重机：
浮式起重机；
流动式起重机：
桥式起重机；
门式起重机或半门式起重机：
门座起重机或半门座起重机；
铁路起重机：
塔式起重机。
本标准可以应用在无论用手动，还是机械、电力或液力驱动的使用吊钩、抓斗，电磁铁，钢包的起重机挖掘机或堆垛机
本标准也可以应用在使用钢丝绳的起重葫芦和起重滑车。2术语和定义
下列术语和定义适用于本标准。2.1
钢丝绳实际直径actualropediameter在同一截面相互垂直的方向上测量钢丝绳直径，取得的两次测量的平均值，单位为毫米。2.2
间隙clearance
钢丝绳股的任意层中各钢丝之间或在同层中任意绳股之间的间隙。2.3
卷筒上跃层部分钢丝绳
cross-overofropeonadrum
由于卷筒槽型或下层钢丝绳结构的影响，钢丝绳从一圈绕到另一圈时改变其常规路径的绳段。2.4
同向捻langlay
外层股中钢丝的捻向与外层绳股在钢丝绳中的捻向相同。2.5
缠绕wrap
钢丝绳绕卷筒一圈。
GB/T5972—2009/1S04309:2004
捻距laylength
螺线形钢丝绳外部钢丝和外部绳股围绕绳芯旋转一整圈（或一个螺旋），沿钢丝绳轴向测得的距离。
钢丝绳公称直径nominalropediameter钢丝绳直径的标称值，单位为毫米。2.8
交互捻ordinarylayregularlay
钢丝绳中绳股的捻向与其外层股中钢丝的捻向相反。2.9
卷盘reel
缠绕钢丝绳的带凸缘的卷盘，用于钢丝绳的装船发运或存。注：卷盘可以是木制或钢制的，取决于缠绕钢丝绳的质量。2.10
钢丝绳芯ropecore
支撑外部绳股的钢丝绳的中心组件。2.11
钢丝绳检验记录ropeexaminationrecord检验后的钢丝绳的历史记录和现状记录。2.12
单层股钢丝绳single-layerrope由单层股绕一个芯螺旋捻制而成的多股钢丝绳。2.13
平行捻密实钢丝绳parallel-closed rope至少由两层平行捻股围绕一个芯螺旋捻制而成的多股钢丝绳。2.14
阻旋转钢丝绳
rotation-resistantrope
承载时能减小扭矩和旋转程度的多股钢丝绳。注1：阻旋转钢丝绳通常由两层或更多层股围绕一个芯螺旋制面成，外层股与相邻内层股抢向相反注2：由三支或四支股组成的钢丝绳也具有阻旋转的特性。注3：阻旋转匍丝绳曾被称为反向抢钢丝绳、多层股钢丝绳和不旋转钢丝绳。2.15
多股钢丝绳strandedrope
通常由多个股围绕一个绳芯或一个中心螺旋抢制一层或多层的钢丝绳，注：由三支或四支外层股组成的多股钢丝绳可能没有绳芯3钢丝绳
3.1安装前的状况
3.1.1钢丝绳的置换
起重机上只应安装由起重机制造商指定的具有标准长度、直径、结构和破断拉力的钢丝绳，除非经起重机设计人员、钢丝绳制造商或有资格人员的准许，才能选择其他钢丝绳。钢丝绳与卷筒、吊钩滑轮组或起重机结构的连接只应采用起重机制造商规定的钢丝绳端接装置或2
同样应经批准的供选方案，
3.1.2钢丝绳长度
GB/T5972—2009/ISO4309:2004
所用钢丝绳的长度应充分满足起重机的使用要求，并且在卷筒上的终端位置应至少保留两圈钢丝绳。根据使用情况，如需从较长的钢丝绳上截取一段时，应对两端断头进行处理；或在切断时，采用适当的方法来防止钢丝绳松散（见图1)。3.1.3起重机和钢丝绳制造商的使用说明书应遵守在起重机手册和由钢丝绳制造商给出的使用说明书中的规定。在起重机上重新安装钢丝绳之前，应检查卷筒和滑轮上的所有绳槽，确保其完全适合替换的钢丝绳（见第5章）。
3.1.4卸货和储存
为了避免意外事故，钢丝绳应谨慎小心地卸货。卷盘或绳卷既不允许坠落，也不允许用金属吊钩或叉车的货叉插入钢丝绳。
钢丝绳应储存在凉爽、干燥的仓库内，且不应与地面接触。钢丝绳绝不允许储存在易受化学烟雾、蒸汽或其他腐蚀剂侵袭的场所。储藏的钢丝绳应定期检查，且如有必要，应对钢丝绳包扎。如果户外储藏不可避免，则钢丝绳应加以覆盖以免湿气导致锈蚀。从起重机上卸下的待用的钢丝绳应进行彻底的清洁，在储存之前对每一根钢丝绳进行包扎。长度超过30m的钢丝绳应在卷盘上储存。3.2安装
3.2.1展开和安装
当钢丝绳从卷盘或绳卷展开时，应采取各种措施避免绳的扭转或降低钢丝绳扭转的程度。因为钢丝绳扭转可能会在绳内产生结环、扭结或弯曲的状况。为避免发生这种状况，对钢丝绳应采取保持张紧呈直线状态的措施（见图2）。
因旋转中的钢丝绳卷盘具有很大的惯性，故对此需要进行控制，使钢丝绳按顺序缓慢地释放出来。绳卷中的钢丝绳应从一个卷盘中放出。作为一种选择，在较短长度的绳卷的外部绳端可能呈自由状态而剩余绳段则沿着地面向前滚动（见图3）。为搬运方便，内部绳端应首先被固定到邻近的外圈。切勿由平放在地面的绳卷或卷盘释放钢丝绳（见图4）钢丝绳在释放过程中应尽可能保持清洁。钢丝绳截断时，应按制造厂商的说明书进行（见图1）。为确保阻旋转钢丝绳的安装无旋紧或旋松现象，应对其给予特别关注，且任何切断是安全可靠和防止松散的。
注1：如果绳股被弄乱，很可能在后来的使用期间发生钢丝绳的变形，而且可能降低其使用寿命。注2：钢丝绳安装期间旋紧或旋松现象可导致吊钩组的附加扭转。钢丝绳在安装时不应随意乱放，亦即转动既不应使之绕进也不应使之绕出。在安装的时候，钢丝绳应总是同向弯曲，亦即从卷盘顶端到卷筒顶端，或从卷盘底部到卷筒底部处释放均应同向（见图2）。终端固定应特别小心确保安全可靠且应符合起重机手册的规定。如果在安装期间起重机的任何部分对钢丝绳产生摩擦，则接触部位应采取有效的保护措施。3.2.2使用前试运转
钢丝绳在起重机上投人使用之前，用户应确保与钢丝绳运行关联的所有装置运转正常。为使钢丝绳及其附件调整到适应实际使用状态，应对机构在低速和大约10%左右的额定工作载荷（WI.L）的状态下进行多次操作循环运转操作。3.3维护
对钢丝绳所进行的维护应与起重机、起重机的使用、环境以及所涉及的钢丝绳类型有关。除非起重机或钢丝绳制造商另有指示，否则钢丝绳在安装时应涂以润滑脂或润滑油。以后，钢丝绳应在必要的部位作清洗工作，而对在有规则的时间间隔内重复使用的钢丝绳，特别是绕过滑轮的长度范围内的钢丝绳3
GB/T5972—2009/1S04309:2004
在显示干燥或锈蚀迹象之前，均应使其保持良好的润滑状态。钢丝绳的润滑油（脂）应与钢丝绳制造商使用的原始润滑油（脂）一致·且具有渗透力强的特性。如果钢丝绳润滑在起重机手册中不能确定，则用户应征询钢丝绳制造商的建议钢丝绳较短的使用寿命源于缺乏维护，尤其是起重机在有腐蚀性的环境中便用，以及由于与操作有关的各种原因，例如在禁止使用钢丝绳润滑剂的特定场合下使用。针对这种况，钢丝绳检验的周期应相应缩短。
3.4检验
3.4.1周期
3.4.1.1日常外观检验
每个工作日都应尽可能对任何钢丝绳的所有可见部位进行观察，目的是发现一毁的损坏和变形。应特别注意钢丝绳在起重机上的连接部位（见图A.1），钢丝绳状态的任何可疑变化情说都应报告，并由主管人员按照3.4.2的规定进行检查。3.4.1.2定期检验
定期检验应由主管人员按照3.4.2的规定进行。为了确定定期检验的周期：应考虑如下各点：一国家对应用钢丝绳的法规要求起重机的类型及使用地的工作环境：一起重机的工作级别；
前期的检验结果；
一钢丝绳已使用的时间。
流动式起重机和塔式起重机用钢丝绳至少应按主管人员的决定每月检查一次或更多次：注：根据钢丝绳的使用情况，主管人员有权决定缩短检查的时间间隔。3.4.1.3专项检验
专项检验应按照3.4.2的规定进行。在钢丝绳和/或其固定端的损坏而引发事故的情况下，或钢丝绳经拆卸又重新安装投入使用前，均应对钢丝绳进行一次检查。
如起重机停止工作达3个月以上，在重新使用之前应对钢丝绳预先进行检查：注：根据钢丝绳的使用情况，主管人员有权决定缩短检查的时间间隔。3.4.1.4在合成材料滑轮或带合成材料衬套的金属滑轮上使用的钢丝绳的检验在纯合成材料或部分采用合成材料制成的或带有合成材料轮衬的金属滑轮上使用的钢丝绳·其外层发现有明显可见的断丝或磨损痕迹时，其内部可能早已产生了大量的断丝。在这些情况下，应根据以往的钢丝绳使用记录制定钢丝绳专项检验进度表，其中既要考虑使用中的常规检查结果·又要考虑从使用中撤下的钢丝绳的详细检验记录。应特别注意已出现干燥或润滑剂变质的部区域。对专用起重设备用钢丝绳的报废标准，应以起重机制造商和钢丝绳制造商之间交换的资料为基础注：根据钢丝绳的使用情况，主管人员有权决定缩短检查的时间间隔。3.4.2检验部位
3.4.2.1通则
钢丝绳应作全长检查，还应特别注意下列各部位：运动绳和固定绳两者的始末端；通过滑轮组或绕过滑轮的绳段；一一在起重机重复作业情况下，当起重机在受载状态时的绕过滑轮的钢丝绳任何部位（见附录A）：位于平衡滑轮的钢丝绳段；
由于外部因素（例如舱口栏板）可能引起磨损的钢丝绳任何部位；4
一产生锈蚀和疲劳的钢丝绳内部（见附录C）；一处于热环境的绳段。
GB/T5972-—2009/ISO4309:2004检验的结果应记录在起重机检验的记录本中（典型示例见第6章和附录B）。3.4.2.2索具除外的绳端部位
应对从固定端引出的钢丝绳段作检查，这个部位是发生疲劳（断丝）和锈蚀的危险点。对固定装置本身也应作变形或磨损检验。
对于采用压制或锻造绳箍的绳端固定装置应进行类似的检验，并检验绳箍材料是否有裂纹以及绳箍和钢丝绳之间可能的滑移
可拆卸的装置（例如楔形接头、钢丝绳夹）应检验其内部绳段和绳端内的断丝情况，并确保模形接头、钢丝绳夹的紧固性，检验内容还包括绳端装置是否完全符合相关标准和操作规程的要求，对手工编织的环状插扣式绳头应只使用在接头的尾部（目的是为了防止绳端突出的钢丝伤手）。而接头的其余部位应随时用肉眼检查其断丝的情况。若断丝明显发生在绳端装置附近或绳端装置内，可将钢丝绳截短再量新装到绳端固定装置上使用，然而，钢丝绳最终的长度应充分满足在卷筒上缠绕最少圈数的要求。3.4.3无损检测
借助电磁技术的无损检测可作为对外观检验的辅助检验，用以确定钢丝绳损坏的区域和程度。拟采用电磁方法以NDT（无损检测）作为对外观检验的辅助检验时，应在钢丝绳安装之后尽快地进行初始的电磁NDT(无损检测）。3.5报废标准
3.5.1总则
钢丝绳的安全使用由下列各项标准来判定（见3.5.2~3,5.12）：—一断丝的性质和数量；
一绳端断丝：
一断丝的局部聚集
一断丝的增加率；
一绳股断裂；
一绳径减小，包括从绳芯损坏所致的情况；一弹性降低；
一外部和内部磨损；
—外部和内部锈蚀；
一变形；
一由于受热或电弧的作用引起的损坏；永久伸长率。
所有的检验均应考虑上述各项因素作为公认的特定标准。但钢丝绳的损坏通常是由多种综合因素造成的，主管人员应根据其累积效应判断原因并作出钢丝绳是报废还是继续使用的决定。在所有的情况下，检验人员应调查研究是否因起重机工作异常引起钢丝绳损坏；如果是，则应在安装新钢丝绳之前，推荐采取消除导致工作异常的措施单项损坏程度应作评定，并以专项报废标准的百分比表示。钢丝绳在任何的给定部位损坏的累积程度应将该部位记录的单项值相加来确定。当在任何的部位票积值达到100%时，该钢丝绳应报废。3.5.2断丝的性质和数量
起重机的总体设计不充许钢丝绳有无限长的使用寿命。对于6股和8股的钢丝绳，断丝通常发生在外表面。对于阻旋转钢丝绳，断丝大多发生在内部因而是“非可见的”的断丝。表1和表2是把3.5.3~3.5.12中各种因素进行综合考虑后的断丝控制标准。5
GB/T5972—2009/IS04309:2004
谷部断丝可能指示钢丝绳内部的损坏，需要对该区段钢丝绳作更周密的检验。当在一个捻距内发现两处或多处的谷部断丝时，钢丝绳应考虑报废当制定阻旋转钢丝绳报废标准时，应考虑钢丝绳结构、使用长度和钢丝绳使用方式。有关钢丝绳的可见断丝数及其报废标准在表2中给出。应特别注意出现润滑油发干或变质现象的局部区域。表1钢制滑轮上使用的单层股钢丝绳和平行捻密实钢丝绳中达到或超过报废标准的可见断丝数可见断丝的数量
钢丝绳
类别号
（参见附录E）
外层股中承载
钢丝的总数
51≤75
76≤100
101≤120
121≤140
14<160
161≤180
181≤≤200
201220
221<≤240
241≤≤260
261280
281<300
在钢制滑轮和/或单层缠绕在卷简上工作的钢丝绳区段多层缠绕在卷简上工作的
（钢丝断裂随机分布）
工作级别M1~M4或未知级别
交互捻
长度范围
大于6ds
长度范围
大于30d
同向捻
长度范围
大于6de
长度范围
大于30de
钢丝绳区段
所有工作级别
交互捻和同向捻
长度范围
大于6d
长度范围
大于30d
注1：具有外层股且每股钢丝数<19根的西鲁型（Seale）钢丝绳（例如6X19西鲁型），在表中被分列于两行，上面一行构成为正常放置的外层股承载钢丝的数目。注2：在多层缠绕卷筒区段上述数值也可适用于在滑轮工作的钢丝绳的其他区段，该滑轮是用合成材料制成的或具有合成材料轮衬。但不适用于在专门用合成材料制成的或以由合成材料轮衬组合的单层卷绕的滑轮工作的钢丝绳。
本标准中的填充钢丝未被视为承载钢丝：因而不包含在n值中，b一根断丝会有两个断头（按一根钢丝计数）。这些数值适用于在跃层区和由于缠人角影响重叠层之间产生干涉而损坏的区段（且并非仅在滑轮工作和不缠绕在卷筒上的钢丝绳的那些区段）。d可将以上所列断丝数的两倍数值用于已知其工作级别为M5~M8的机构。参见GB/T24811.1-2009ed——钢丝绳公称直径。
3.5.3绳端断丝
GB/T 5972—2009/IS0 4309:2004绳端或其邻近的断丝，尽管数量很少但表明该处的应力很大，可能是绳端不正确的安装所致，应查明损坏的原因。为了继续使用，若剩余的长度足够，应将钢丝绳截短（截去绳端断丝部位）再造终端。否则，钢丝绳应报废。
3.5.4断丝的局部聚集
如断丝紧靠在一起形成局部聚集，则钢丝绳应报废。如这种断丝聚集在小于6d的绳长范围内，或者集中在任一支绳股里，那么，即使断丝数比表1或表2列出的最大值少，钢丝绳也应予以报废。表2在阻旋转钢丝绳中达到或超过报废标准的可见断丝数钢丝绳
类别号
（见附录E）
钢丝绳外层股数和
在外层股中承载钢
丝总数
3股或4股
至少11个外层股
76≤100
101≤≤120
121≤≤140
14≤160
161≤180
181200
201≤220
221240
241260
261≤280
281≤300
可见断丝数量
在钢制滑轮和/或单层缠绕在卷简上工作的钢丝绳区段
长度范围大于
长度范围大于
多层缠绕在卷筒简上工作的
钢丝绳区段?
长度范围大于
长度范围大于
注1：具有外层股的每股钢丝数<19根的西鲁型（Seale)钢丝绳（例如18×19西鲁型-WSC型）在表中被放置在两行内，上面一行构成为正常放置的外层股承载钢丝的数目。注2：在多层缠绕卷筒区段上述数值也可适用于在滑轮工作的钢丝绳的其他区段，该滑轮是用合成材料制成的或具有合成材料轮村。它们不适用于在专门用合成材料制成的或以由台成材料内层组合的单层卷绕的滑轮工作的钢丝绳。
本标准中的填充钢丝未被视为承载钢丝，因而不包含在值中。b一根断丝会有两个端头(计算时只算一根钢丝)。这些数值适用于在跃层区和由于缠人角影响重叠层之间产生干涉而损坏的区段（且并非仅在滑轮工作和不缠绕在卷简上的钢丝绳的那些区段）。ad-
一钢丝绳名义直径：
