【国家标准(GB)】 螺旋挤压式多功能粉丝机

1CS 65. 040. 20

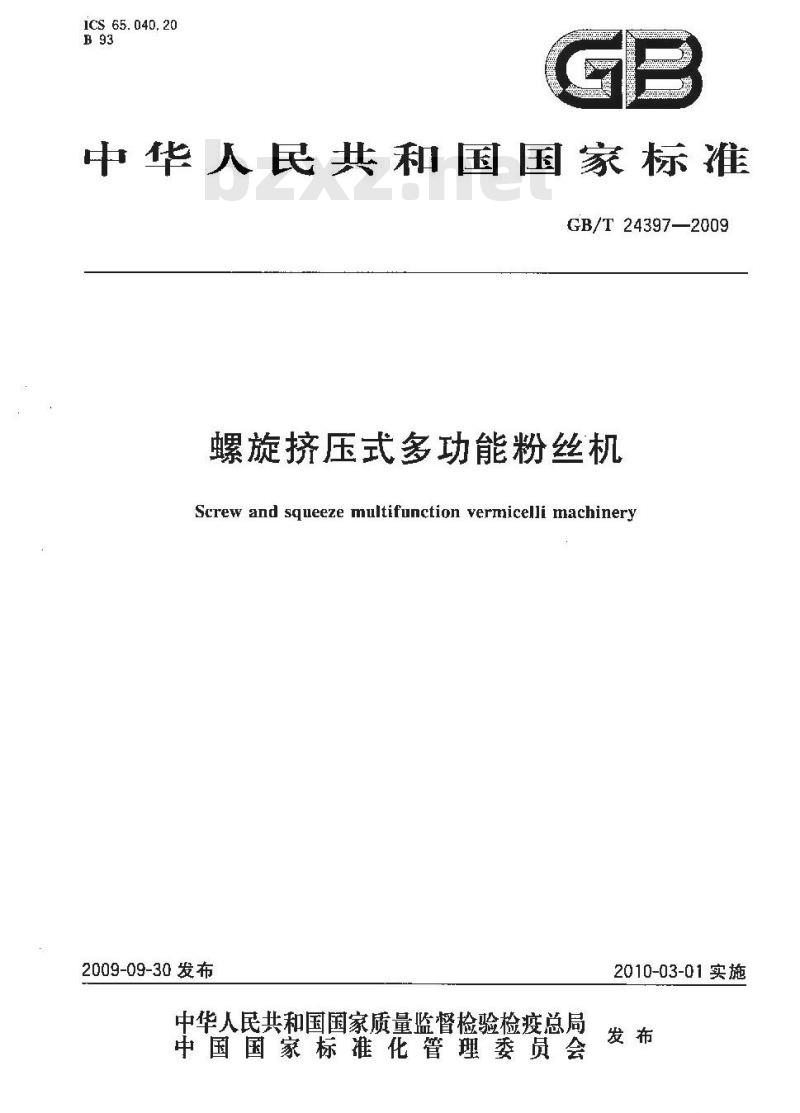

中华人民共和国国家标准
GB/T24397—2009
螺旋挤压式多功能粉丝机
Screw and squeeze multifunction vermicelli machinery2009-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施

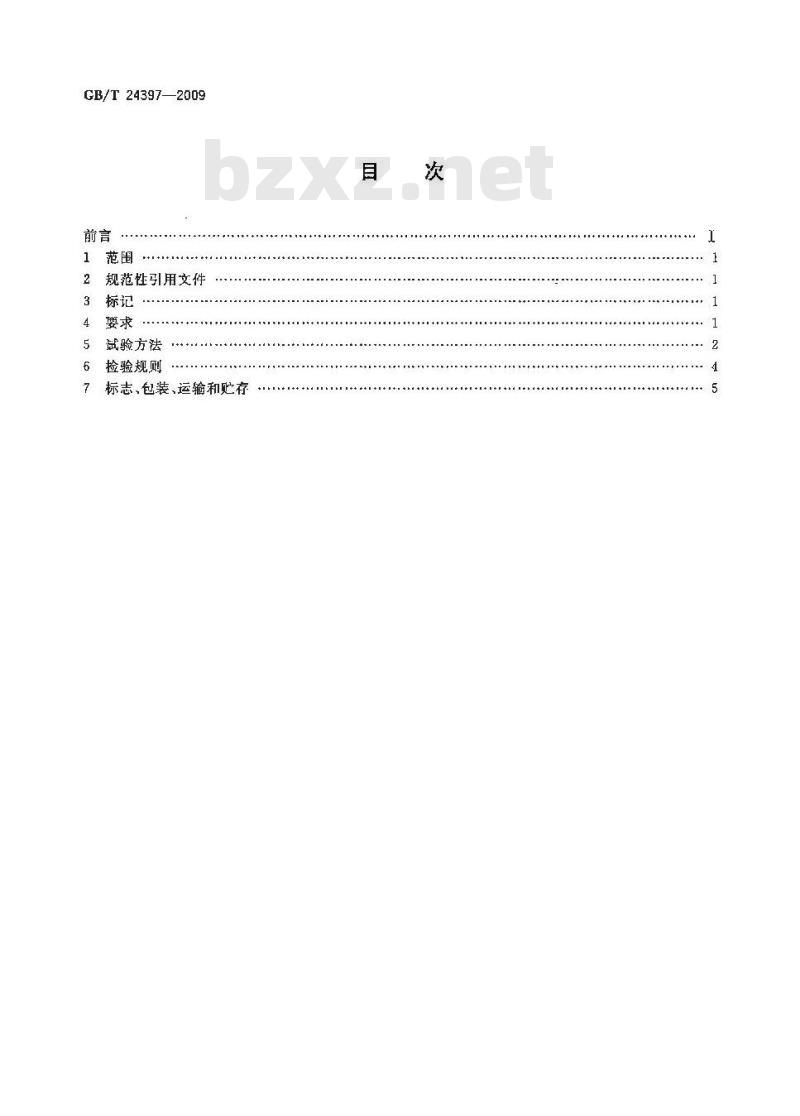

GB/T 24397—2009
规范性引用文件
试验方法
捡验规则
标志包装、运输和贮存

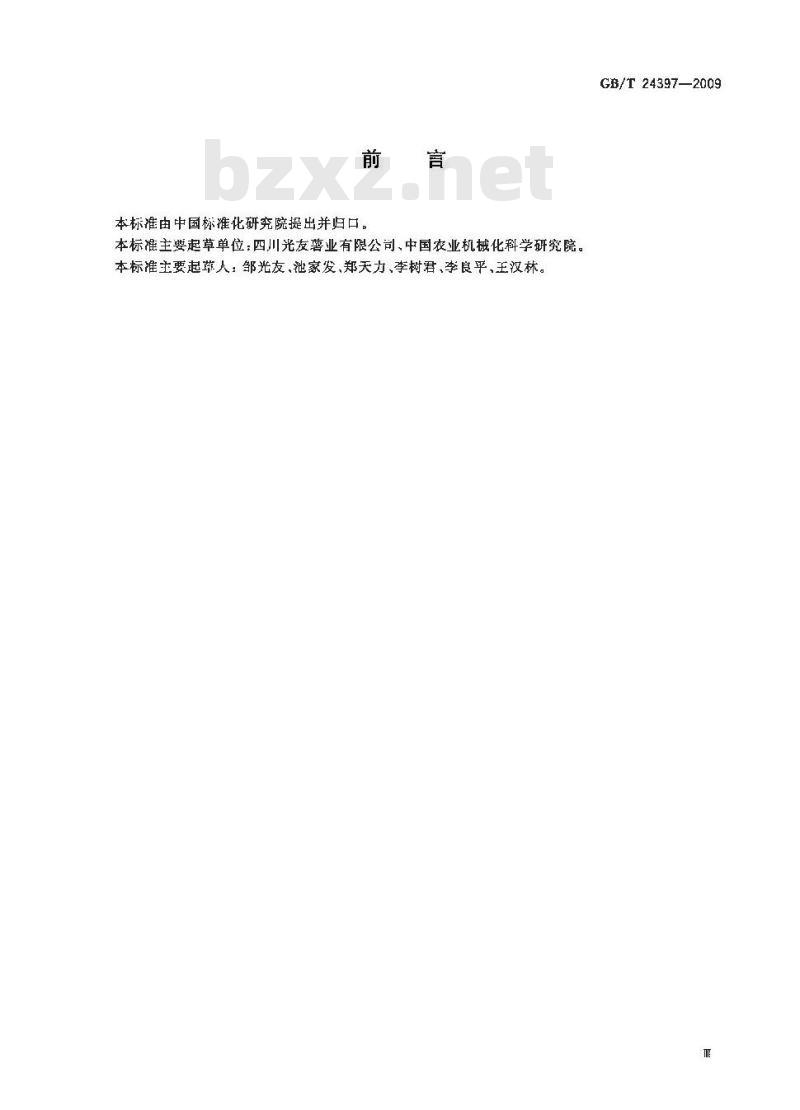

httn：//foodmate.net前言
本标准由中国标准化研究院提出并归口。本标准主要起草单位：四川光友薯业有限公司、中国农业机械化科学研究院。本标准主要起草人：邹光友、池家发、郑天力、李树君、李良平、王汉林。http：//foodmate.netGB/T24397—2009

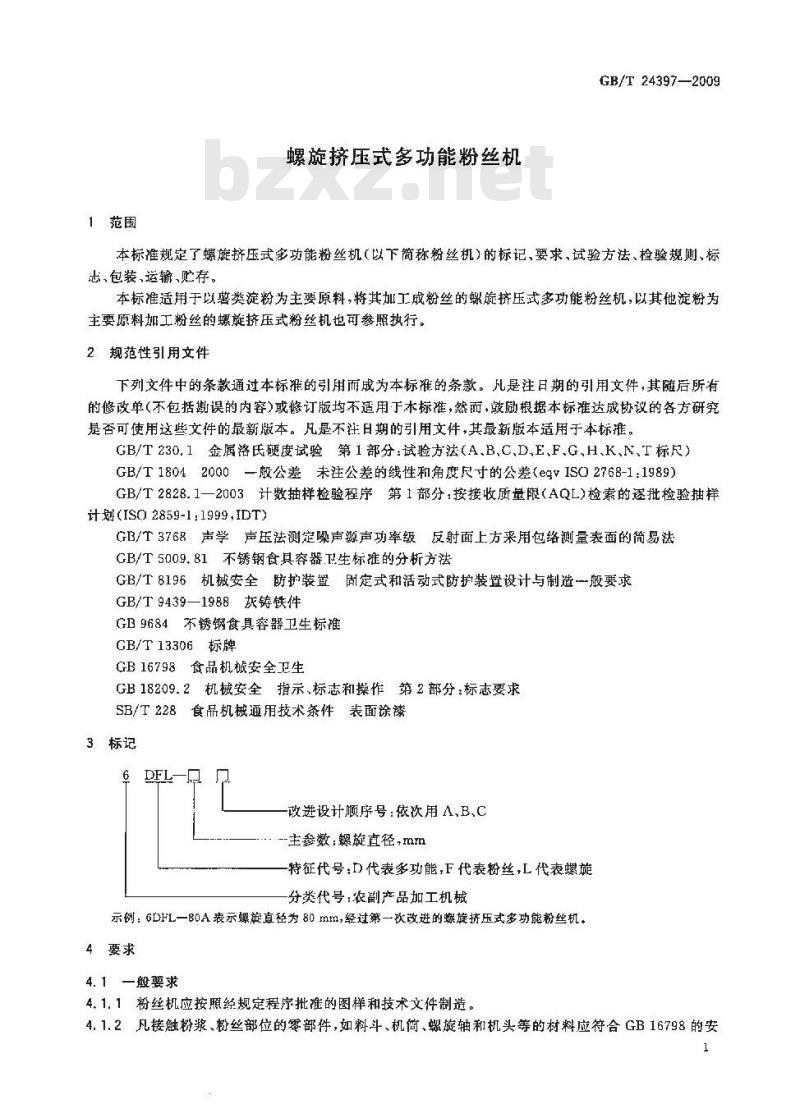

1范围
螺旋挤压式多功能粉丝机
GB/T 24397—2009
本标准规定了螺旋挤压式多功能粉丝机（以下简称粉丝机）的标记、要求、试验方法、检验规则、标志，包装，运输、贮存。
本标准适用于以薯类淀粉为主要原料，将其加工成粉丝的螺旋挤压式多功能粉丝机，以其他淀粉为主要原料加工粉丝的螺旋挤压式粉丝机也可参照执行。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T230.1金属洛氏硬度试验第1部分：试验方法(A、B、C、D.E、F.G、H、K、N、T标尺）GB/T18042000一般公差未注公差的线性和角度尺寸的公差（e9VISO2768-1：1989）GB/T2828.1—2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划(ISO2859-1;1999,IDT)
GB/T3768声学声压法测定噪声源声功率级反射面上方来用包络测量表面的简易法GB/T5009.81不锈钢食具容器.T生标准的分析方法GB/T8196机械安全防护装置固定式和活动式防护装置设计与制造一般要求GB/T9439—1988灰铸铁件
GB9684不锈钢食具容器卫生标准GB/T13306标牌
GB16798食品机械安全卫生
GB18209.2机械安全指示，标志和操作第2部分：标志要求SB/T228食品机械用技术条件表面涂漆3标记
6 DFL-
改进设计顺序号:依次用 A,B、C.--主参数螺旋直径，mm
特征代号：D代表多功能,F代表粉丝，L代表螺璇分类代号：农副产品加工机械
示例：GDFL一80A表示螺旅直径为80mm+经过第一次改进的螺旋挤压式多功能粉丝机。4要求
4.1一般要求
4.1.1粉丝机应按照经规定程序批准的图样和技术文件制造。4.1.2凡接触粉浆、粉丝部位的零部件，如料斗、机简、螺旋轴和机头等的材料应符合GB16798的安1
伙半网ht
GH/F 243972009

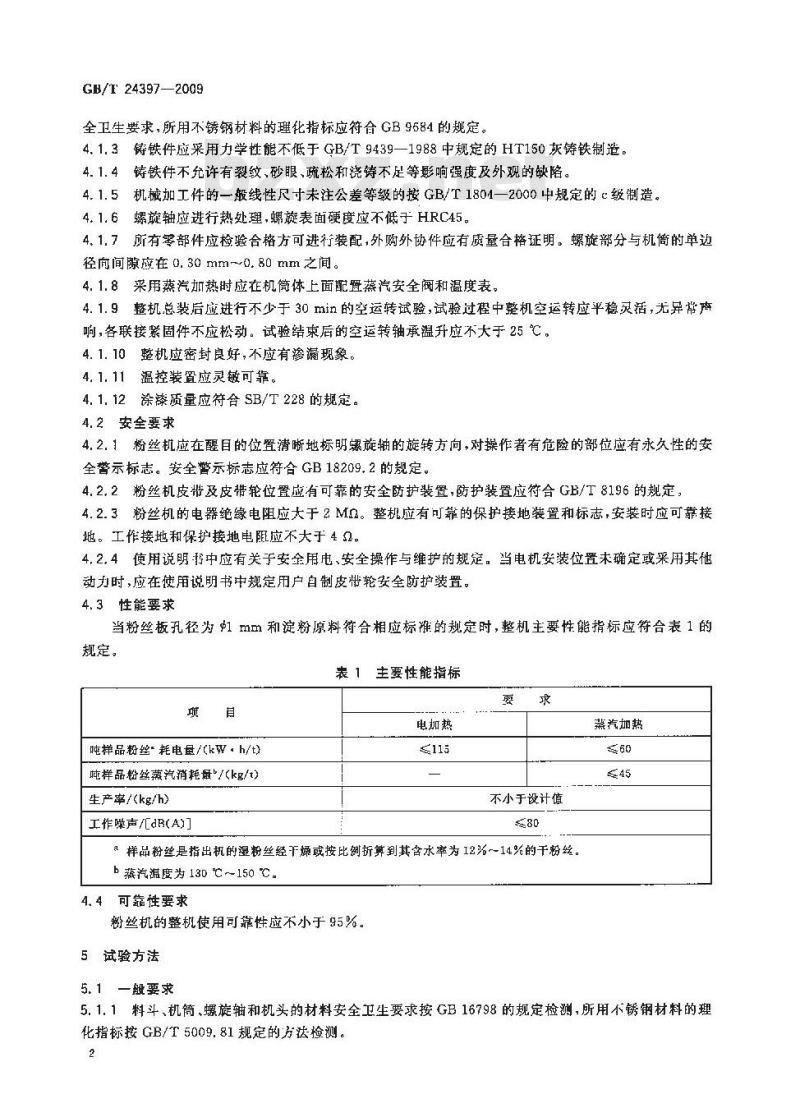

全卫生要求，所用不锈钢材料的理化指标应符合GB9684的规定。4.1.3铸铁件应采用力学性能不低于GB/T 9439—1988中规定的HT150灰铸铁制造。4.1.4铸铁件不允许有裂纹、砂眼、疏松和浇铸不足等影响强度及外观的缺陷。4.1.5机械加工件的一般线性尺寸未注公差等级的按GB/T1804一2000中规定的c级制造。4.1.6螺旋轴应进行热处理,螺旋表面硬度应不低于HRC45。4、1.7所有零部件应检验合格方可进行装配，外购外协件应有质量合格证明。螺旋部分与机简的单边径向间隙应在 0. 30 mm~0. 80 mm 之间。4.1.8采用蒸汽加热时应在机筒体上面配置蒸汽安全阀和温度表。4.1.9整机总装后应进行不少于30min的空运转试验，试验过程中整机空运转应平稳灵活，无异常商响，各联接紧固件不应松动。试验结束后的空运转轴承温升应不大于25。4.1.10整机应密封良好，不应有渗漏现象。4.1.11温控装置应灵敏可靠。
4.1.12涂漆质量应符合SB/T228的规定。4.2安全要求
4.2.1粉丝机应在醒目的位置清晰地标明螺旋轴的旋转方向，对操作者有危险的部位应有永久性的安全警示标志。安全警示标志应符合GB18209.2的规定。4.2.2粉丝机皮带及皮带轮位置成有可靠的安全防护装置，防护装置应符合GB/T8196的规定：4.2.3粉丝机的电器绝缘电阻应大于2MH。整机应有可靠的保护接地装置和标志，安装时应可靠接地。工作接地和保护接地电阳应不大于4。4.2.4使用说明弱中应有关于安全用电、安全操作与维护的规定。当电机安装位置未确定或采用其他动力时，应在使用说期书中规笑用户自制皮轮安全随护装置。4.3性能要求
当粉丝板孔径为虹 mm和淀粉原料符合相应标准的规定时，整机主要性能指标应符台表 1 的规定。
主要性能指标
吨样品粉丝耗电盘/(kW·h/t)
吨样品粉丝蒸汽消耗量?/工作噪声/dB(A
电加热
蒸汽加热
不小于设计值
&样品粉丝是指出机的湿粉丝经干燥或按比例折算到其含水率为12%～14%的干粉丝。b蒸汽温度为130℃～150℃
4.4可靠性要求
粉丝机的整机使用可靠性应不小于95%。5试验方法
5. 1 一般要求
5.1.1料斗、机筒、螺旋轴和机头的材料安全卫生要求按GB16798的规定检测所用不锈钢材料的理化指标按GB/T5009.81规定的方法检测。htt
5.1.2螺旋轴螺施表面硬度按GB/T230.1规定的方法检测。螺旋轴的螺旋部分与机筒间的径向间隙，用塞规或量具检测。5.1.3
GB/T 24397—2009
5.1.4整机运转平稳性，采用耳听或手感触摸模的方法检测；空运转轴承温升用点温度计检测。5.1.5整机密封性能,采用加粉浆试验检测，5.1.6测控装置可靠性，在加热升温的过程中检测。5.1.7整机涂漆质量按SB/T228规定的方法检测。5.2安全要求
5.2.1螺旋旋转方向标志及安全警示标志，日测检查。5.2.2安全防护装置应按GB/T8196规定的方法检测。5.2.3日
电器绝缘电阻,采用兆欧表检测。接地电阻用钳形地阻表检测。5.2.4：使用说明书的安全规定，直接检查使用说明书。5.3性能要求
5.3.1吨样品粉丝耗电量测定
在满负荷工况下的正常生产中，用与正常生产同步的断流法检测三次，每次15min，可用电参数测量仪记录时间和耗电量，用电子秤称量粉丝的质量。按式(1)计算：
0×1000
Y吨样品粉丝耗电量，单位为千瓦时每吨(kW·h/t)；一测定时间内耗电量，单位为干瓦时(kW·h)；Q此内容来自标准下载网
G,——测定时间内加工出的湿粉丝经过干燥或按比例折算到其含水率为12～14%的干粉丝的质量单位为千克(kg)。
5.3.2吨样品粉丝蒸汽消耗量测定在满负荷工况下的正常生产中，用与正嘴生产同步的断流法检测三次，每次15min，用蒸汽流量计测定蒸汽消耗量，单位为于克(kg),用电子秤称量粉丝的质量。按式(2)计算：
×1000
我中：
E——吨样品粉丝蒸汽消耗量，单位为千克每吨(kg/t)X测定时间内蒸汽消耗量，单位为干克(kg)；G
一测定时间内加工出的湿粉丝经过于燥或按比例折算到其含水率为12%～14%的于粉丝的质量，单位为于克(kg)。
5.3.3生产率测定
按式(3)计算：
式中：
S—生产率，单位为千克每小时(kg/h)；G，-—测定时间内加工出的湿粉丝经过干燥或按比例折算到其含水率为12%~~14%的干粉丝的质量，单位为千克(kg)
T测定时间,单位为小时(h)。
httn
GB/T24397—2009
5.3.4噪声测定
按 GB/T 3768 规定的方法检测。5.4可靠性
粉丝机在额定负荷下正常生产作业，考核时间不低于 200 h。使用可靠性按式(4)计算：K
式中：
K—使用可靠性,%;
T,—正常作业时间,单位为小肘(h)T
-故障排除时间,单位为小肘(h)。6检验规则
6.1出厂检验
6.1. 1粉丝机应经制造厂质量检验部门逐台检验合格，并签发合格证后方可出厂。（4)
6.1.2出厂检验预目：4.1.7、4.1.8、4,1.9、4.1.10、4.1.11、4.1.12、4.2.1,4.2.2、4.2.3、4.2.4。6.1.3判定规则：出厂检验项目全部符合本标准要求判为合格品，若有不符合项，允许经返工后复检，全部项目合格，则判为合格品。6.2型式检验
6.2.1产品正常生产每两年应进行型式检验，若有下列情况之一时，亦应进行型式检验：a）新产品投产或老产品转厂生产定型鉴定吋；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品质量时；c）产品停产一年以上，重新恢复生产时；d）出厂检验结果与上次型式检验结果有较大差异时：e）国家质量监督部门提出要求时。6. 2. 2检验项目
型式检验项目为本标准全部检验项目。6.2.3不合格分类
被检验项目凡不符合第4章规定的均称为不合格，按其对产品质量特性影响的重要程度分为A类不合格、B类不合格、C类不合格，不合格分类见表2。表 2不合格分类
不合格分类
安全要求
机筒、机头高温部分防烫伤署示标志旋转方向标志及安全警示标志
安全防护装罩
电器绝缘电阻
接地电阻
使用说期书安全规定
安全卫生
吨样品粉丝耗电盘
吨样品粉丝蒸汽消耗盘（用电加热时不测此项）http：
不合格分类
6.2.4抽样判定方案
生产率
工作噪声
空运转轴承温升
整机可性
螺旅部分硬度
表2（续）
螺璇部分与机筑的单边径向间隙整机运转平稳性
整机密封性
温控装置灵敏可靠
漆膜附着力
GB/T 24397--2009
6.2.4.1采用按GB/T2828.1-2003规定的正带检查一次抽样方案，特殊检查水平S-1。6.2.4.2在生产企业成品库或生产线末端的合格品中随机抽取，正常批量生产时的检验批N一16台~25台,样本大小2。
6.2.4.3产品质量按表3的规定进行拥样判定，表中AQL为接收质量限，Ac为接收数、Rc为拒收数，均按计点法（即不合格项目数)计算。不合格分类
项目数
检查水平
样本字码
样本大小n
表 3 抽样判定方案
来用逐项考核按分类判定原则，若样本中各类的不合格项日数小于或等于合格判定数Ac6.2.4. 4
时，判各类均通过，产品质量为合格。若某类不合格项日数大于或等于该类不合格判定数Re时，判该类未通过，产品质量不合格，
标志、包装、运输和贮存
7.1标志
每台粉丝机应在整机外表面的明显部位固定产品标牌，标牌应符合GB/T13306的规定，并标明以下内容：
a）产品型号,名称；
主要技术规格；
制造厂名称和地址；
制造日期；
出厂编号；
产品执行标准。

GB/T24397--2009
7.2包装
7.2.1每台粉丝机应在适合水陆运输装卸及保证产品不受损坏的条件下选择适当的材料进行包装。7.2.2包装箱和捆扎件应牢固可靠，保证在正常情况下不损坏。7、2.3包装外部应标明以下内容：a）产品型号、名称；
总质量；
c）箱体外形尺寸（长×宽×高)；d）制造厂名称、地址。
7.2.4粉丝机出厂时，制造厂应提供下列随机文件：a）装箱清单；
b）产品合格证；
c）使用说明书；
三包凭证；
e）必备的附件、配件和随机工具单。7.3运输和贮存
7.3.1发运的粉丝机，包括备件、附件和随机工具的装运应保证在正常运输中不致损伤和丢失。7.3.2在正常运输和贮存的情况下，制造厂应保证产品及备件、附件、随机工具的防锈有效期白出厂之日起不少于12个月。
7.3.3贮存场地应通风干燥、无腐蚀气体。露天存放时，底部应垫放支承物，应有防雨淋、日晒、积水和防锈措施。
7.3.4运输和贮存时应注意防止有毒有害物质对粉丝机的污染。E
bttn
GB/T 24397-2009
中华人民共和国
国家标雅
螺旋挤压式多功能粉丝机
GB/T 24397—2009
中国标推出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc. net. cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数13千字2009年11月第一版2009年11月第一次的刷*
书号：155066-1-39140定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
