【国家计量标准(JJ)】 耐（抗）震压力表

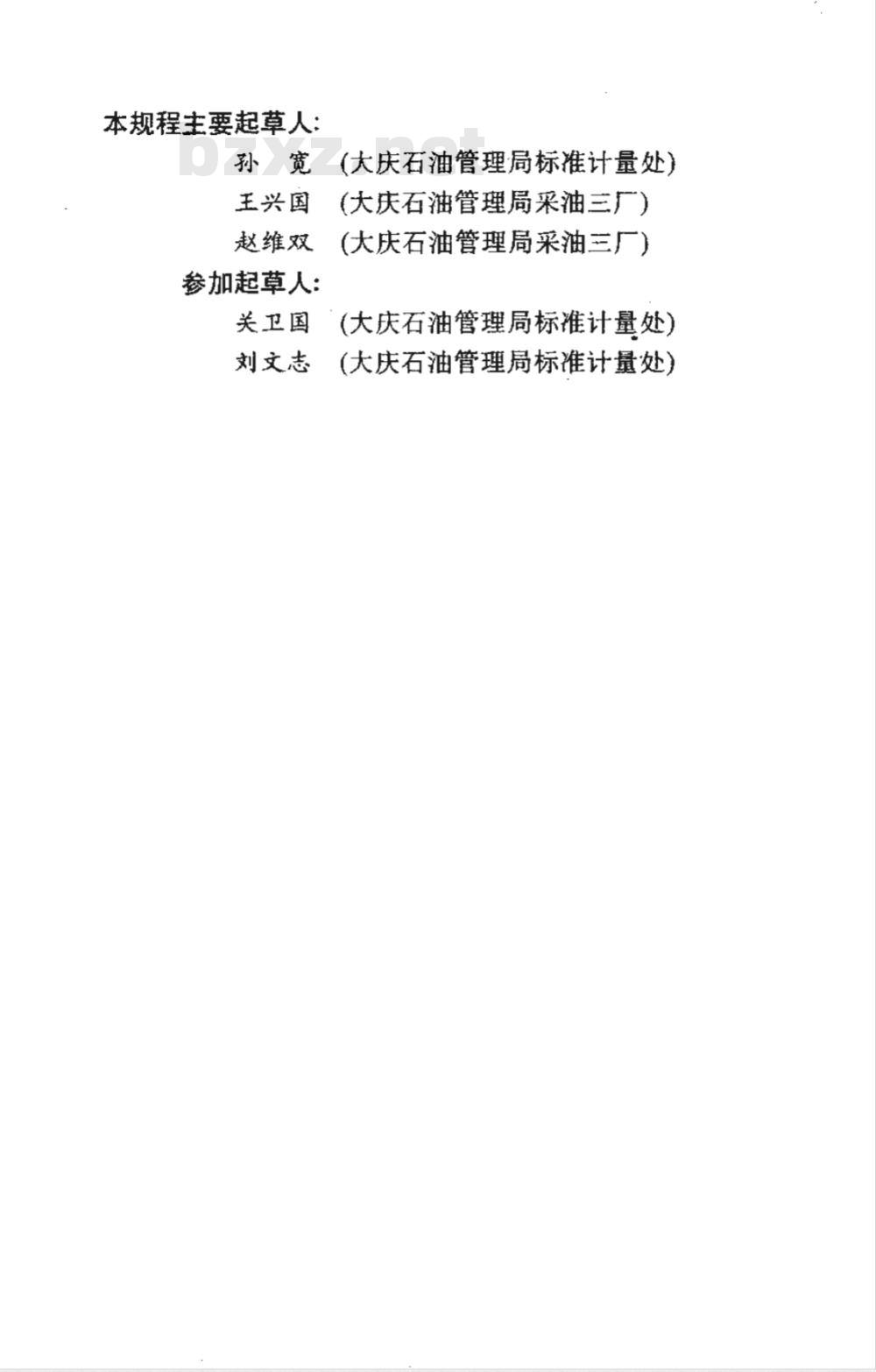

本规程主要起草人：
王兴国
赵维双
参加起草人：
关卫国
刘文志
（大庆石油管理局标准计量处）(大庆石油管理局采油三厂）
(大庆石油管理局采油三厂）
（大庆石油管理局标计量处）
(大庆石油管理局标准计量处）

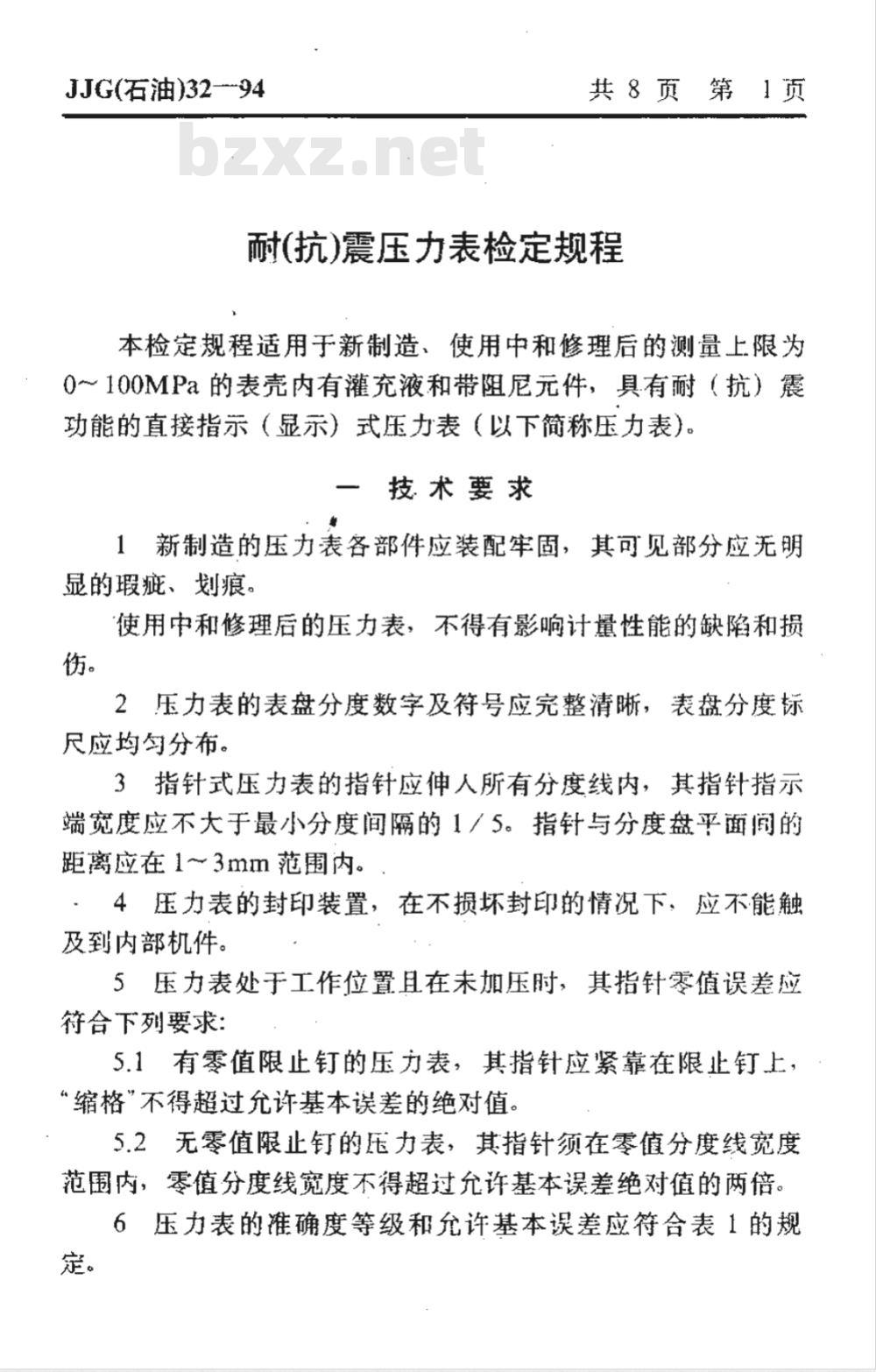

共8页第2页
准确度
允许基本误差(量程的百分数计）等bZxz.net
测量上限值10%～90%
测量上限值10%以下
JJG(石油)32--94
测量上限值90%以上
7压力表在静态量时，其回程误差不应超过允许基本误差的绝对值（参见附录1)。
8压力表在静态测量时，轻敲表壳后，其指针（或标度盘）示值变动量不得超过允许基本误差的绝对值（参见附录1)。
9压力表在测量过程中，指针（或标度盘）在全分度范围内应平稳，不得有跳动和停滞现象。10耐震性能：
10.1工作介质脉动：
负荷为脉动压力时，压力表应符合下列要求：10.1.1压力表的指针（或标度盘）摆动幅度与实际输人脉动负荷的幅度之比为压力的减幅比，其值不大于05，对于阻尼可调式压力表，应在减幅比不大于0.5的-个定值下进行捡定，检定时，不得改变减幅比，对使用单位有特殊要求的，可在特处的藏幅比上进行检定。
10.1.2压力表所受脉动压力的平均值与该点进行示值检定增负荷时示值之偏差为压力表脉动影响误差，其值应不大于允许基本误差绝对值的1.5倍。
10.2工作环境振动：
给压力表施加50%～60%的负荷，在振动频率为10~～60Hz，振幅0.15mm的条件下，其示值误差应不大于允许基本误差的两倍。
标准分享网www.bzfxw.com免费下载JJG(石油)32--94
11检定设备：
11.1标准器：
二检定条件
共8页第3页
弹簧管式精密压力表或其他同准确度的标准计量仪器：标准器的综合误差应不大于被检压力表允许基本误差绝对值的1／3。
11.2其他设备：
压力表校验器；
振动试验台；
脉动压力源（可用振动试验台与活塞系统组成)。12检定时环境温度：室温。
三检定项目和检定方法
13外观检查：
目测检查压力表。应符合本规程第1～4条的规定14示值检定：
14.1检查零位示值。应符合本规程第5条的要求。14.2压力表的静态示值检定按标有数字的分度线进行示值检定（包括零值）。检定时，逐渐升压，当示值达到测量上限后，树压3min；弹簧管重新焊接过或叉簧新修过的压力表应在测量上限处耐压10min，然后按原检定点降压回检，轻敲表壳前与轻敲表壳后的示值与标准器示值之差均应符合本规程第6条的规定。
在所有检定点上，升压和降压的同检定点，升压时轻敲后的读数与降压时轻敲后的读数之差应符合本规程第7条的规定，轻敲表壳所引起的指针示值变动量（包括零值）应符合本规程第8条规定。
14.3进行示值检定时，要检查指针（或标度盘）移动的平稳性，并应符合本规程第9条规定。共8页第4页
15耐震性能检定：
15.1耐工作介质脉动检定：
JJG(石油)32 94
将压力表安装在能产生正弦波形脉动压力、频率为60土5min-的脉动压力源上。在量程的30%～40%之间的个检定点上施加脉动压力，，其幅度不大于该点压力值的10%，待压力表脉动幅度稳定后，考查压力表的减幅比和脉动误差，均应符合本规程第10.1款的规定。压表脉动影响误差计算见式（1)。o= lpi :l/p
式中：—压力表脉动影响误差；压力表示值检定增负荷时的示值：p.一点所受脉动压力的平均值;
p--压力表量程上限值。
15.2耐工作环境振动性能检定
将压力表固定在振动台工，标准器与被检压力表试验设备之间应用软连接，以防止标准器受振动。给压力表施加量程的50%～60%的负荷，在频率从10～60Hz，振幅0.15mm的条件下观察相互垂直的X、Y、Z三个方向上示值偏离该检定点的最大值（压力指针轴方向为Y方向，X、Z方向见示意图)。对于叉簧式压力表主要是测量其X方向的耐震性，X方向能满足，压力表指针轴
为丫方
压力表X、Z方向示意图
标准分享网www.bzfxw.com免费下载JJG(石油)32-94
共8第5页
Y、Z方向也能满足，其偏差放符合本规程第10.2款的规定对于使用中的压力表，可不进行耐工作环境振动性能检定。四检定结果处理和检定周期
16经检定合格的压力表应予封印或发给合格证。必要时，封印的同时也发给合格证。检定记录表格式见附录2。17经检定不合格的压力表，允许降级使用，但必须更改准确度等级标志
18压力表的检定周期可根据体情况确定，般不应超过年。
标准分享网
wuw.bzfxw. com
免费下载
附录1
回程误差
轻敲变动量
基本误差
回程误差
轻敲变动量
耐(抗)囊压力表充许误差表
耐（抗)囊压力表允许基本误差表（量程10%~90%）0.0625
JJG(石油)32-94
准确度
检定项目
基本误差
回程误差
轻敲变动量
基本误差
回程误差
轻敲变动量
基本误差
回程误差
轻敲变动量
耐（抗）震压力表允许基本误差表（量程10%以下及量程90%~100%）耐(抗)压力表测量上限(MPa)
JJG(石油)32-94
