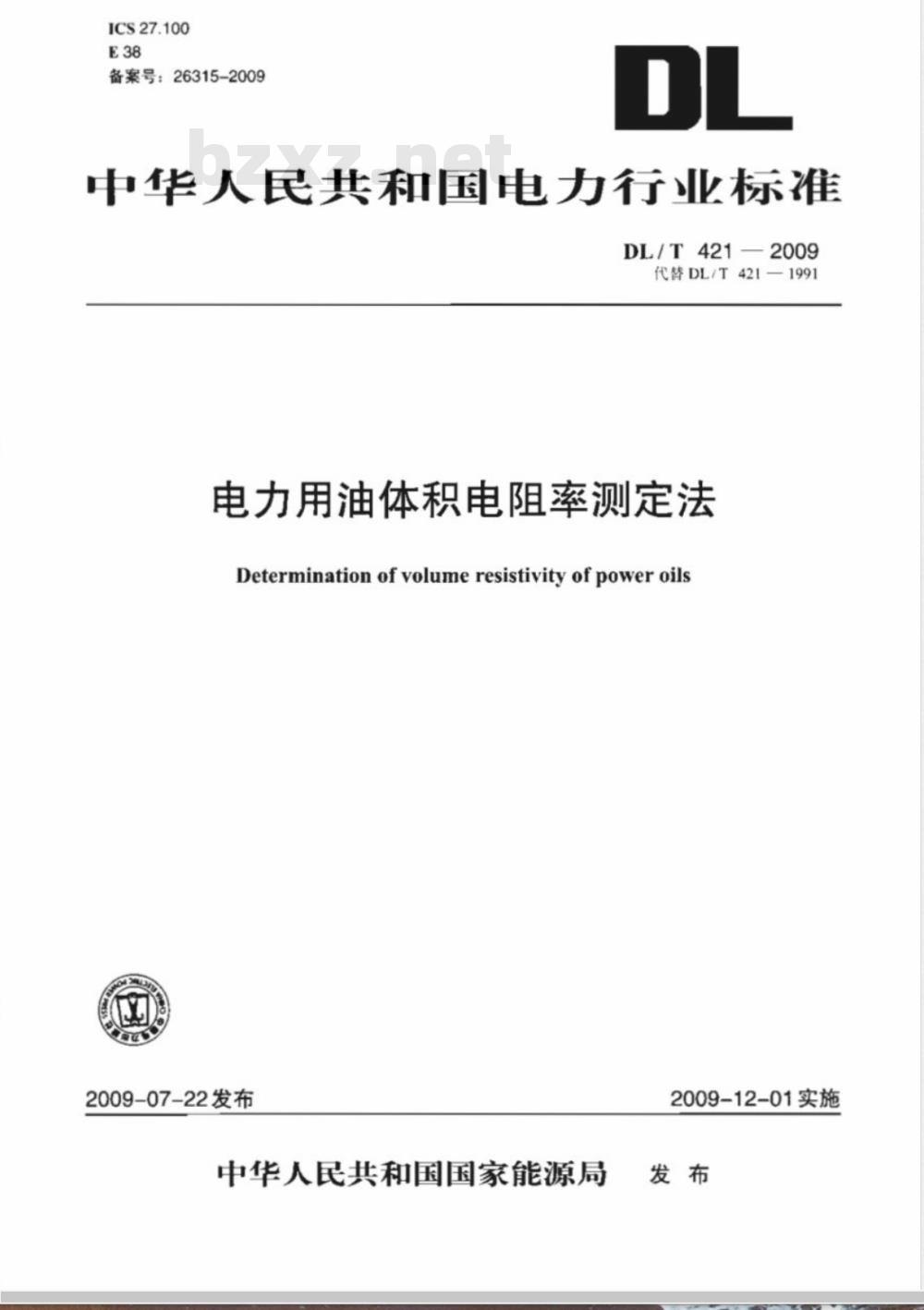

【电力行业标准(DL)】 电力用油体积电阻率测定法

ICS27.100
备案号：26315-2009
中华人民共和国电力行业标准
DL/T421—2009
代替DL/T421-1991www.bzxz.net
电力用油体积电阻率测定法
Determination ofvolumeresistivityofpoweroil2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施

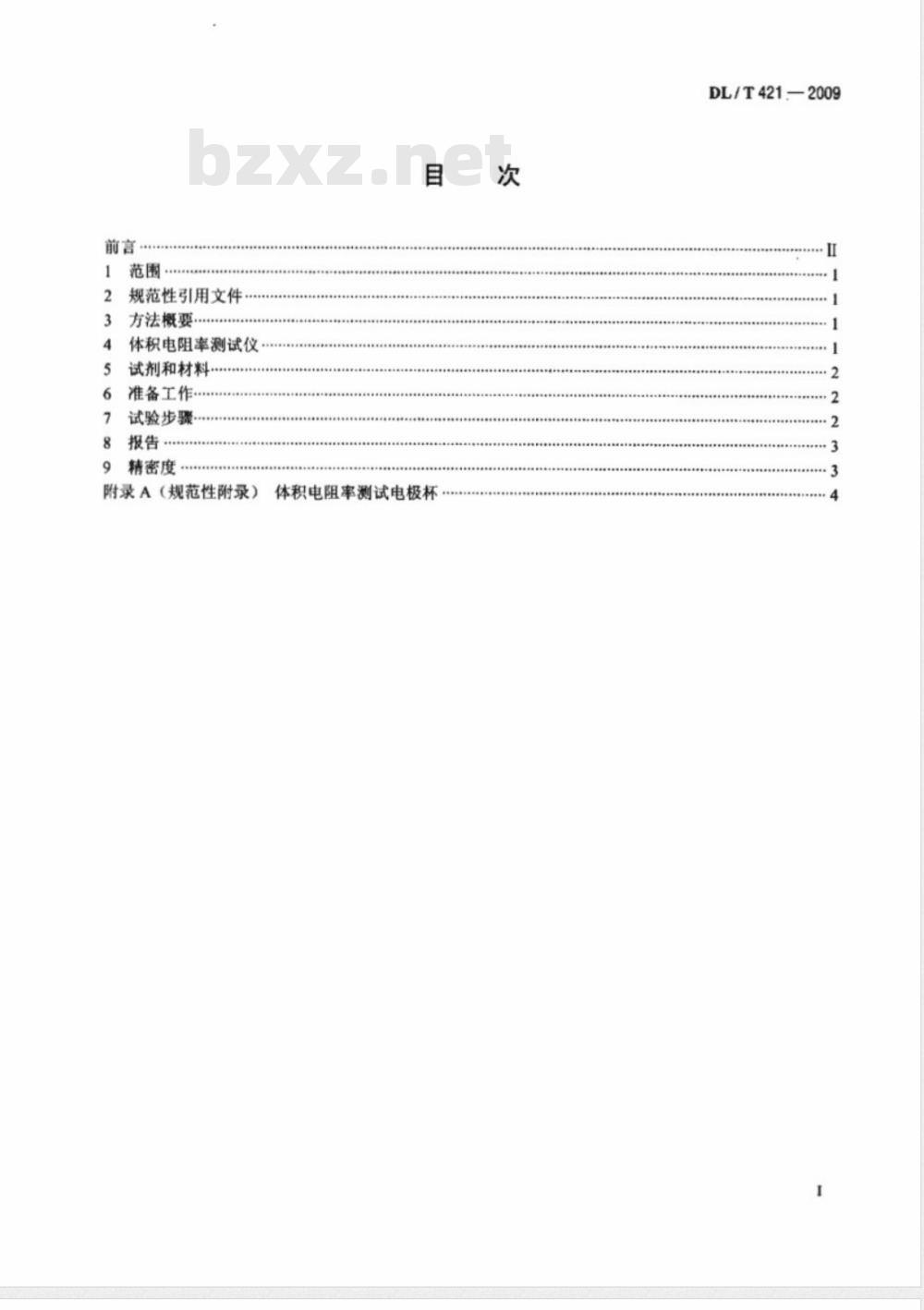

规范性引用文件
方法概要
体积电阻率测试仪
试剂和材料
准备工作
试验步骤
精密度
附录A（规范性附录）
体积电阻率测试电极杯
DL/T421—2009
DL/T421-2009

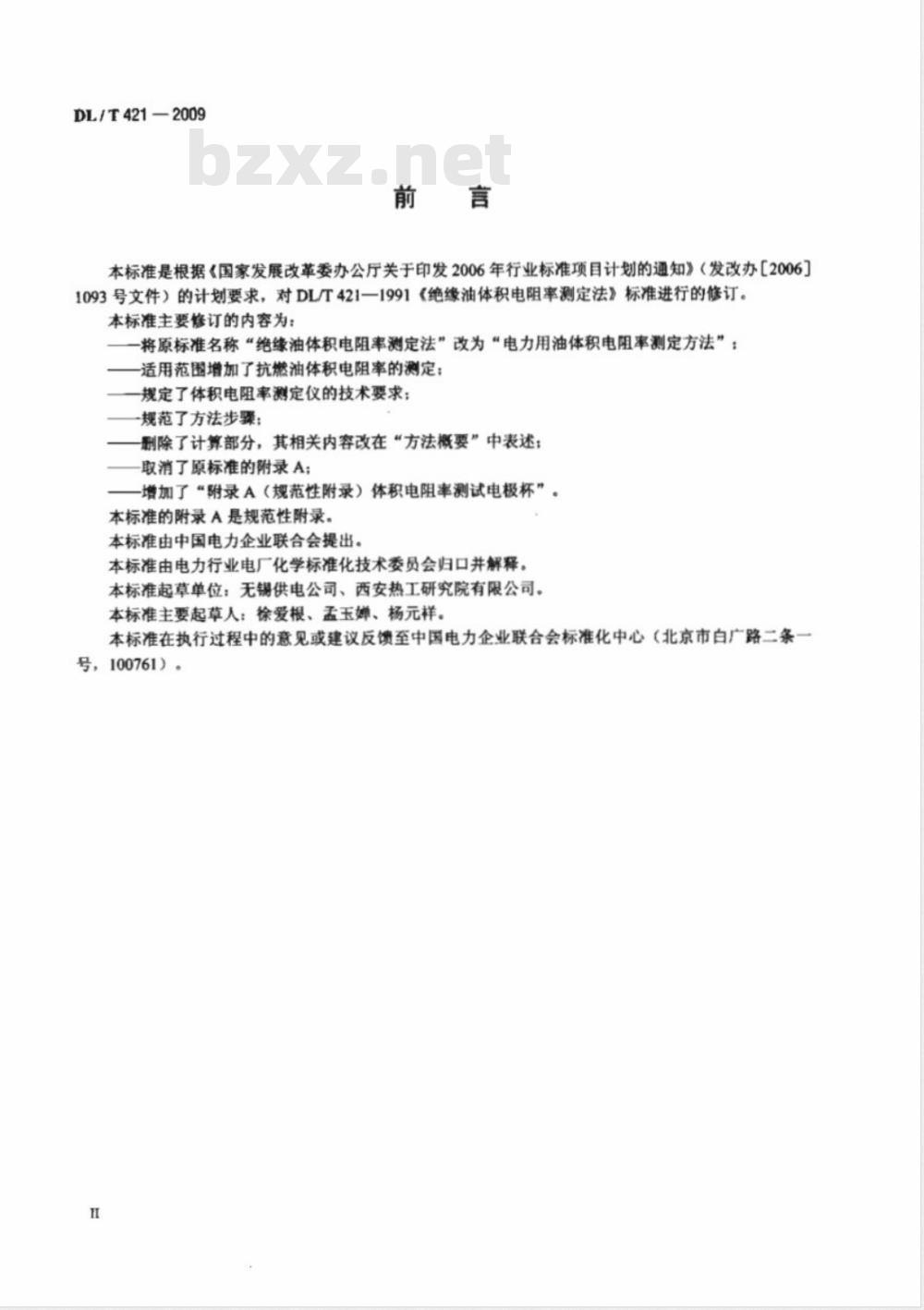

本标准是根据《国家发展改革委办公厅关于印发2006年行业标准项目计划的通知》（发改办［2006]1093号文件）的计划要求，对DL/T421一1991《绝缘油体积电阻率测定法》标准进行的修订。本标准主要修订的内容为：
一将原标准名称“绝缘油体积电阻率测定法”改为“电力用油体积电阻率测定方法”：适用范围增加了抗燃油体积电阻率的测定；规定了体积电阻率测定仪的技术要求：一规范了方法步骤；
一删除了计算部分，其相关内容改在“方法概要”中表述；取消了原标准的附录A；
增加了“附录A（规范性附录）体积电阻率测试电极杯”。本标准的附录A是规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业电厂化学标准化技术委员会归口并解释。本标准起草单位：无锡供电公司、西安热工研究院有限公司。本标准主要起草人：徐爱根、孟玉婵、杨元祥。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条号，100761）。
自前#
作加中金风包

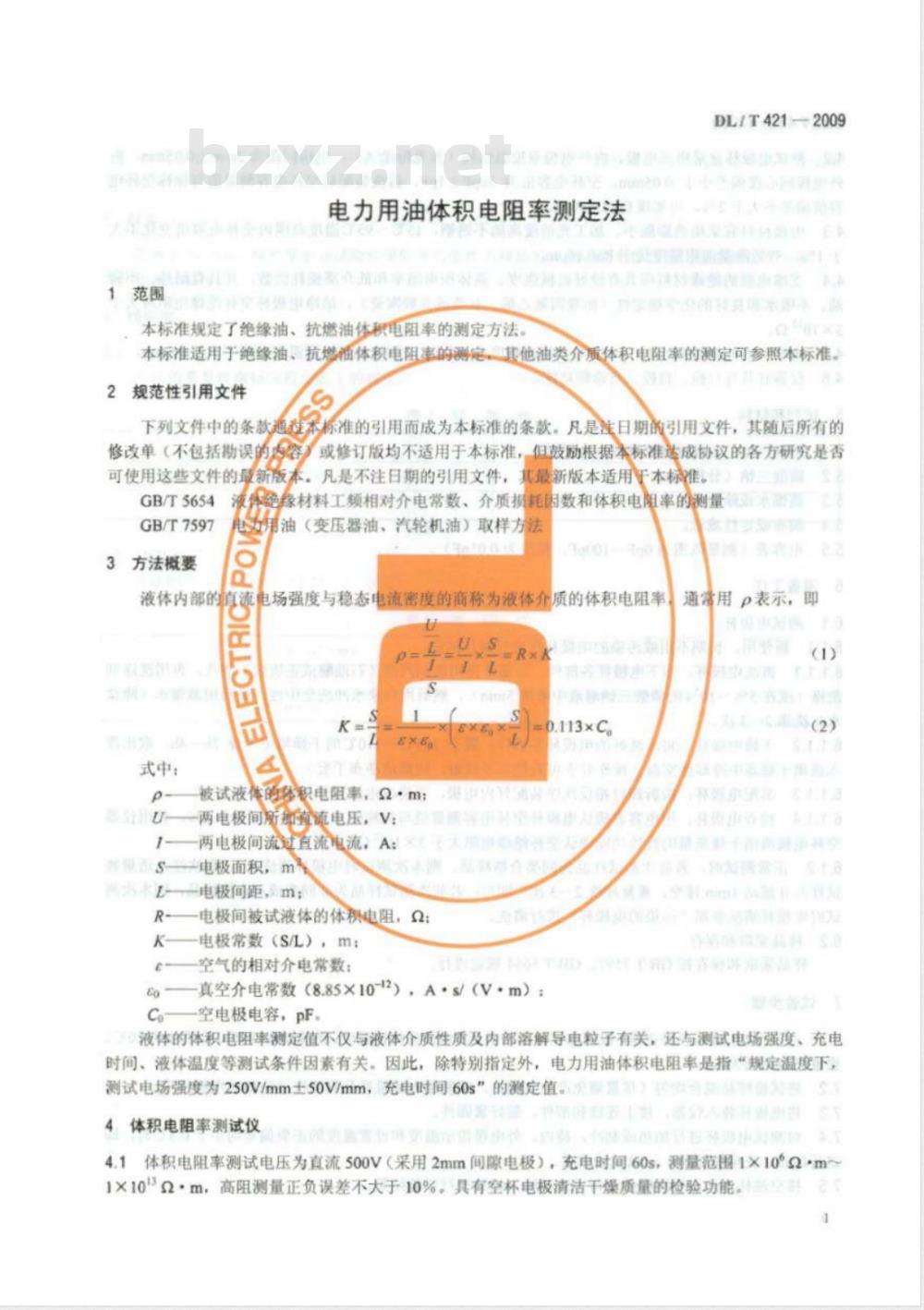

1范围
电力用油体积电阻率测定法
本标准规定了绝缘油、抗燃油体积电阻率的测定方法。DL/T421—2009
男明本风
本标准适用于绝缘油、抗燃油体积电阻率的测定，其他油类介质体积电阻率的测定可参照本标准。2规范性引用文件
下列文件中的条款通过保标准的引用而成为本标准的条款。凡是差日期的引用文件，其随后所有的修改单（不包括勘误的容
或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否可使用这些文件的量最新版本。凡是不注日期的引用文件，式最新版本适用干本标准。
GB/T5654
GB/T7597
缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量新武艺
油（变压器油、汽轮机油）取样方法实
方法概要
液体内部的
直流电场强度与稳态电流密度的商称为液体介质的体积电阻率质您通
式中：
PE卡us
事迎惠
被试液体的积电阻率，Q·m；
一两电极间所动值疏电压，V：
两电极间流过直流电流，A：
s电极面积，m
电极间距，m：
大服调电防剂
电极间被试液体的体积电阻，Q2：电极常数（S/L），m：
空气的相对介电常数：
真空介电常数（8.85×10-12），As/（V·m）：B
Co空电极电容，pF。
通带用p表示，即
新刻市
乐数小各虹
心车有新动
请费电112
房家品HS
液体的体积电阻率测定值不仅与液体介质性质及内部溶解导电粒子有关，还与测试电场强度、充电时间、液体温度等测试条件因素有关，因此，除特别指定外，电力用油体积电阻率是指“规定温度下测试电场强度为250V/mm土50V/mm，充电时间60s”的测定值。体积电阻率测试仪
4.1体积电阻率测试电压为直流500V（采用2mm间隙电极），充电时间60s，测量范围1×10°Qm~1×1032·m，高阻测量正负误差不大于10%。具有空杯电极清洁干燥质量的检验功能。DL/T421—2009

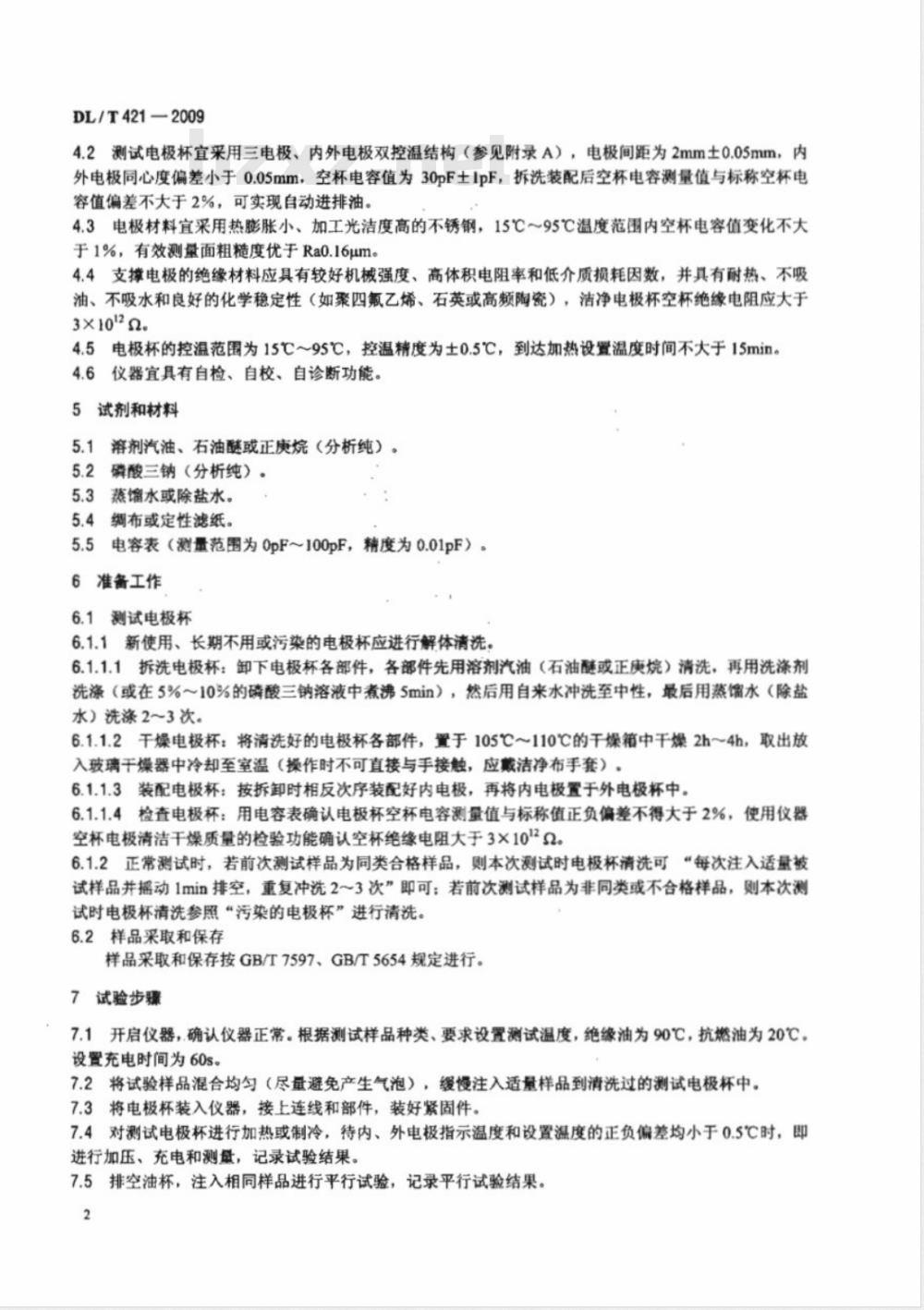

4.2测试电极杯宜采用三电极、内外电极双控温结构（参见附录A），电极间距为2mm土0.05mm，内外电极同心度偏差小于0.05mm，空杯电容值为30pF土IpF，拆洗装配后空杯电容测量值与标称空杯电容值偏差不大于2%，可实现自动进排油。4.3电极材料宜采用热膨胀小、加工光洁度高的不锈钢，15℃～95℃温度范围内空杯电容值变化不大于1%，有效测量面粗糙度优于Ra0.16um。4.4支撑电极的绝缘材料应具有较好机械强度、高体积电阻率和低介质损耗因数，并具有耐热、不吸油、不吸水和良好的化学稳定性（如聚四氟乙烯、石英或高频陶瓷），洁净电极杯空杯绝缘电阻应大于3×1022
4.5电极杯的控温范围为15℃95℃，控温精度为土0.5℃，到达加热设置温度时间不大于15min。4.6仪器宜具有自检、自校、自诊断功能。5试剂和材料
5.1溶剂汽油、石油醚或正庚烷（分析纯）。5.2磷酸三钠（分析纯）。
5.3蒸馏水或除盐水。
5.4绸布或定性滤纸。
5.5电容表（测量范围为OpF~100pF，精度为0.01pF）。6准备工作
6.1测试电极杯
6.1.1新使用、长期不用或污染的电极杯应进行解体清洗。6.1.1.1拆洗电极杯：卸下电极杯各部件，各部件先用溶剂汽油（石油醚或正庚烷）清洗，再用洗涤剂洗涤（或在5%～10%的磷酸三钠溶液中煮沸5min），然后用自来水冲洗至中性，最后用蒸馏水（除盐水）洗涤2~3次
6.1.1.2干燥电极杯：将清洗好的电极杯各部件，置于105℃～110℃的干燥箱中干燥2h～4h，取出放入玻璃干燥器中冷却至室温（操作时不可直接与手接触，应戴洁净布手套）。6.1.1.3装配电极杯：按拆卸时相反次序装配好内电极，再将内电极置于外电极杯中。6.1.1.4检查电极杯：用电容表确认电极杯空杯电容测量值与标称值正负偏差不得大于2%，使用仪器空杯电极清洁干燥质量的检验功能确认空杯绝缘电阻大于3×10\2。6.1.2正常测试时，若前次测试样品为同类合格样品，则本次测试时电极杯清洗可“每次注入适量被试样品并摇动1min排空，重复冲洗2～3次”即可：若前次测试样品为非同类或不合格样品，则本次测试时电极杯清洗参照“污染的电极杯”进行清洗。6.2样品采取和保存
样品采取和保存按GB/T7597、GB/T5654规定进行。7试验步骤
7.1开启仪器，确认仪器正常。根据测试样品种类、要求设置测试温度，绝缘油为90℃，抗燃油为20℃。设置充电时间为60s。
7.2将试验样品混合均匀（尽量避免产生气泡），缓慢注入适量样品到清洗过的测试电极杯中。7.3将电极杯装入仪器，接上连线和部件，装好紧固件。7.4对测试电极杯进行加热或制冷，待内、外电极指示温度和设置温度的正负偏差均小于0.5℃时，即进行加压、充电和测量，记录试验结果。7.5排空油杯，注入相同样品进行平行试验，记录平行试验结果。2
DL/T421-2009
7.6两次试验结果误差应满足方法重复性要求，否则应重复试验，直至两个相邻试验结果满足方法重复性要求为止。
取相邻两次满足精密度要求试验结果的平均值作为样品的体积电阻率报告值，保留两位有效数字，并注明测试温度。
精密度
重复性
方法的重复性指标应符合表1的规定。表1
体积电阻率（α·m）
>1.0×10/0
≤1.0×1010
再现性
方法的再现性指标应符合表2的规定。重
相对误差（%）
再现性
体积电阻率（2·m）
>1.0×1010
≤1.0×1010
相对误差(%)
DL/T421—2009
附录A
（规范性附录）
体积电阻率测试电极杯
A.1体积电阻率测试电极杯结构如图A.1所示。2
POWER PRESS
值品统为术整氨活直的做间球
体用件
新S台e
资经风志店
4绝缘垫：5进油口：
2-内电极加热特据
1测量
排油口
6一屏蔽极：
乐极：8
体积电阻率测试电极杯结构示意图图A1
