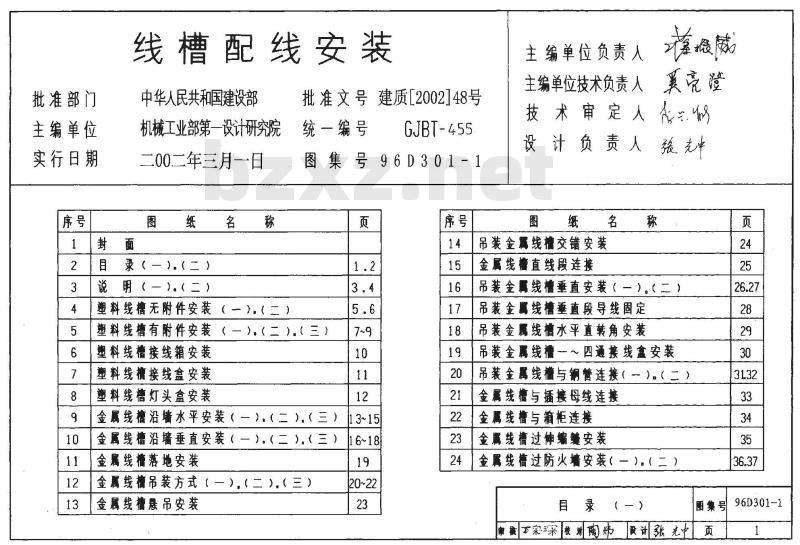

【其他行业标准】 线槽配线安装

批准部门
主编单位
实行日期
线槽配线安装
中华人民共和国建设部
机械工业部第一设计研究院
二00二年三月一日
图纸名称
录（一)（二）
说明（－)。（二）
塑料线槽无附件安装（一）。（二）批准文号建质[2002]48号
统一编号
GJBT-455
图集号９６Ｄ３０１－１　
塑料线槽有附件安装（一），（二）（三）塑料线槽接线箱安装
塑料线糖接线盒安装
塑料线槽灯头盒安装
金属线槽沿墙水平安装（一）（二）（三）金属线槽沿墙垂直安装（一）（二）.（三）金属线槽落地安装
金属线槽吊装方式（一），（二）（三）金属线槽悬吊安装
主编单位负责人
主编单位技术负责人
雄摄威
美亮澄
技术审定人
设计负责人張克半
图纸名称
吊装金属线槽交罐安装
金属线槽直线段连接
吊装金属线槽垂直安装（一）。（二）吊装金属线槽垂直段导线固定
吊装金属线槽水平直转角安装
吊装金属线槽一～四通接线盒安装吊装金属线槽与钢管连接（一）。（二）金属线槽与插接母线连接
金属线槽与箱柜连接
金属线槽过伸编缝安装
金线槽过防火墙安装（一）。（二）目录（－）
审核了宋菜校对陶娣设计张光中图集号
96D301-1

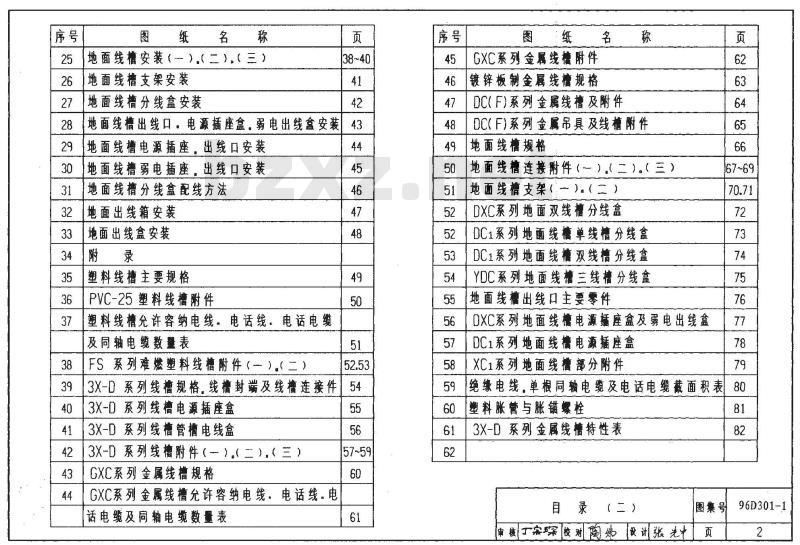

图纸名称
地面线槽安装（一）（二）（三）地面线槽支架安装
地面线槽分线盒安装
地面线槽出线口：电源插座盒。弱电出线盒安装地面线槽电源插座，出线口安装地面线槽弱电插座，出线口安装地面线槽分线盒配线方法
地面出线箱安装
地面出线盒安装
塑料线槽主要规格
PVC-25塑料线槽附件
塑料线槽允许容纳电线：电话线：电话电缆及同轴电缆数量表
FS系列难燃塑料线槽附件（一）（二）3X-D系列线槽规格，线槽封端及线槽连接件3X-D系列线槽电源插座盒
3X-D系列线槽管槽电线盒
3X-D系列线槽附件（一）（二）（三）GXC系列金属线槽规格
GXC系列金属线槽允许容纳电线：电话线.电话电缆及同轴电缆数量表
图纸名称
GXC系列金属线槽附件
镀锌板制金属线槽规格
DC(F)系列金属线槽及附件
DC(F)系列金属吊具及线糖附件
地面线糖规格
地面线槽连接附件（一）（二）。（三）地面线槽支架（一）。（二）
DXC系列地面双线槽分线盒
DC1系列地面线糖单线槽分线盒
DC1系列地面线槽双线槽分线盒
YDC系列地面线槽三线槽分线盒
地面线槽出线口主要零件
DXC系列地面线槽电源插座盒及弱电出线盒DC1系列地面线槽电源插座盒
XC1系列地面线槽部分附件
167~69
绝缘电线，单根同轴电缆及电话电缆截面积表塑料胀管与胀锚螺栓
3X-D系列金属线槽特性表
目录（二）
图集号
审核丁案琛校对陶姊设计张光中【页
96D301-1

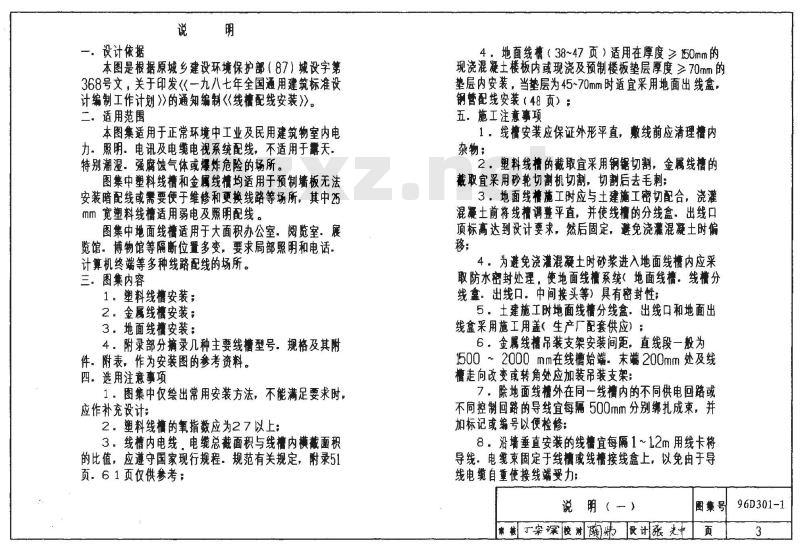

一．设计依据
本图是根据原城乡建设环境保护部（87）城设字第368号文，关于印发《一九八七年全国通用建筑标准设计编制工作计划》的通知编制《线糖配线安装》。二，适用范围
本图集适用于正常环境中工业及民用建筑物室内电力．照明电讯及电缆电视系统配线，不适用于露天特别潮湿．强腐蚀气体或爆炸危险的场所。图集中塑料线槽和金属线槽均适用于预制墙板无法安装暗配线或需要便于维修和更换线路等场所，其中25mm宽塑料线槽适用弱电及照明配线。图集中地面线槽适用干大面积办公室：阅览室：展览馆．博物馆等隔断位置多变，要求局部照明和电话计算机终端等多种线路配线的场所。三．图集内容
1塑料线槽安装;
2．金属线槽安装：
3．地面线槽安装；Www.bzxZ.net
4附录部分摘录几种主要线槽型号。规格及其附件，附表，作为安装图的参考资料。四。选用注意事项
1.图集中仅绘出常用安装方法，不能满足要求时，应作补充设计：
2。塑料线槽的氧指数应为27以上3。线槽内电线，电缆总载面积与线槽内横裁面积的比值，应遵守国家现行规程．规范有关规定，附录5！页．61页仅供参考；
4，地面线槽（38~47页）适用在厚度≥150mm的现浇混凝土楼板内或现浇及预制楼板垫层厚度≥70mm的垫层内安装，当垫层为45~70mm时适宜采用地面出线盒，钢管配线安装（48页）；
五．施工注意事项
1。线槽安装应保证外形平直，敷线前应清理槽内杂物；
2，塑料线槽的截取宜采用钢锯切割，金属线槽的裁取官采用砂轮切机切割，切割后去毛刺；3，地面线施工时应与土建施工密切配合，浇灌混凝土前将线槽调整平直，并使线槽的分线盒，出线口顶标高达到设计要求，然后固定，避免浇灌混凝土时信移
4：为避免浇混凝土时砂浆进入地面线槽内应采取防水密封处理，使地面线槽系统（地面线槽：线槽分线盒。出线口：中间接头等）具有密封性；5．土建施工时地面线槽分线盒，出线口和地面出线盒采用施工用盖（生产厂配套供应）：6，金属线槽吊装支架安装间距，直线段一毅为1500~2000mm在线槽始端末端200mm处及线槽走向改变或转角处应加装吊装支架：7。除地面线槽外在同一线槽内的不同供电回路或不同控制回路的导线宜每隔500mm分别绑扎成束，并加标记或编号以便检修；
8，沿墙垂直安装的线槽宜每隔1~12m用线卡将导线：电缆束固定于线槽或线槽接线盒上，以免由于导线电缆自重使接线端受力：
说明（一）
图集号
审械于案深校对陶炜设计旅中页96D301-1

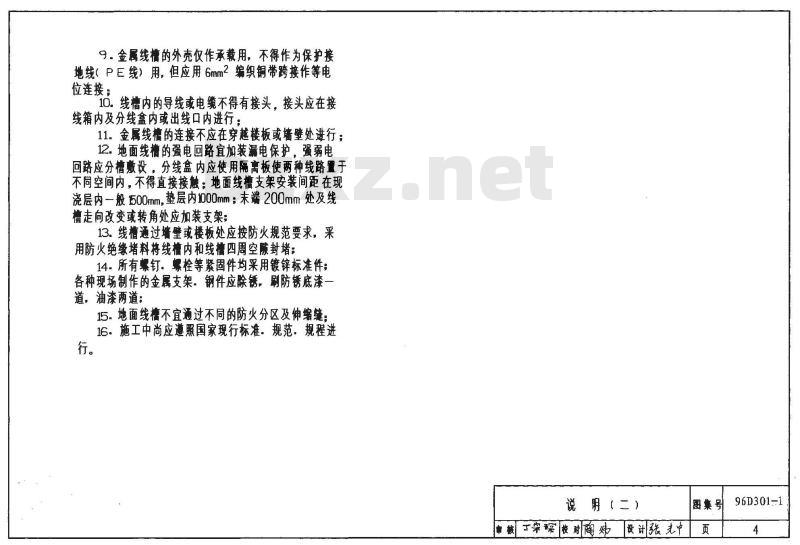

9，金暑线槽的外壳仅作承载用，不得作为保护接地线（PE线）用，但应用6mm2编织铜带跨接作等电位连接：
10.线槽内的导线或电缆不得有接头，接头应在接线箱内及分线盒内或出线口内进行；11.金属线槽的连接不应在穿越楼板或墙壁处进行;12.地面线槽的强电回路宜加装漏电保护，强弱电回路应分槽敷设，分线盒内应使用隔离板使两种线路置于不同空间内，不得直接接触；地面线槽支架安装间距在现浇层内一般1500mm,垫层内1000mm；末端200mm处及线槽走向改变或转角处应加装支架；13.线情通过墙壁或楼板处应按防火规范要求，采用防火绝缘堵料将线槽内和线槽四周空隙封堵：14-所有螺钉。螺栓等紧固件均采用镀锌标准件；各种现场制作的金属支架.钢件应除锈，刷防锈底漆一道，油漆两道；
15.地面线槽不宜通过不同的防火分区及伸缩缝；16施工中尚应遵照国家现行标准。规范．规程进行。
说明（二）
图集号
核宁案校对陶设计张光中页
96D301-1

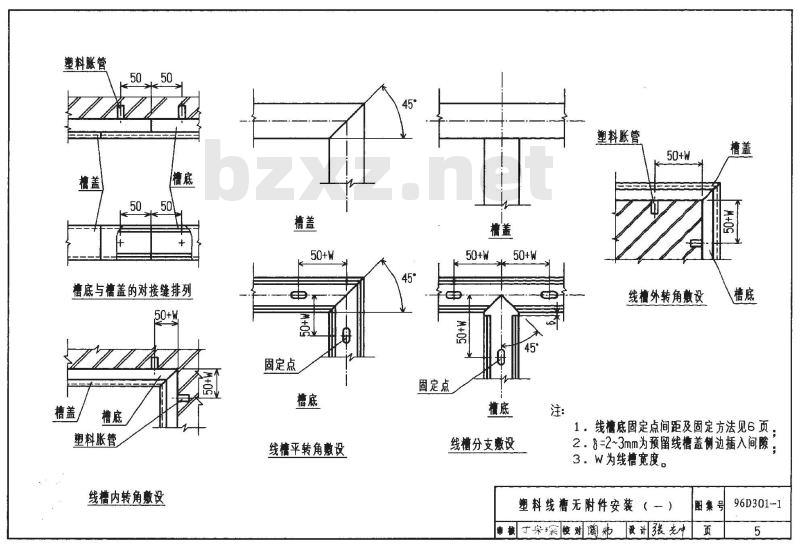

塑料胀管
槽底与糖盖的对接缝排列
塑料胀管
线槽内转角敷设
固定点
线平转角敷设
固定点
线槽分支数设
塑料胀管
线槽外转角敷设
1．线糖底固定点间距及固定方法见6页2.8=2~3mm为预留线槽盖侧边插入间隙：3. w为线槽宽度。
塑料线槽无附件安装（一）
廖校丁宋案校对陶娣设计张老中页96D301-1
线槽十字交叉敷设
糖宽度
80.00.120
a (mm)
线槽底固定点间距
半圆头木螺钉
塑料胀管
线底固定点方法
1-8=2~3mm为预留线糖盖侧边插入间隙。2.账管．木螺钉按81页表选用。96D301-1
塑料线槽无附件安装（二）
审核丁案璨校对陶设计张充中
图集号
沿墙敷设（二）
沿墙敷设（—）
塑料胀管
1。线底固定点间距及固定方法见6页，W为线槽宽度。2。本图按生产厂③绘制，其他产品参照进行。编
型号及规格
附件规格与线槽
规格配套使用见50页
见工程设计
塑料线槽有附件安装（一）
审赖丁宾樂校对陶设计张光冲
96D301-1
agoo7o06-6
顶三通
顶三通敷设
中心点
左边去盖后
十字接（合式）沿墙敷设
e7o69z626
项三通
中心点
去盖后
直转角（合式）沿墙垂直敷设
中心点
去盖后
三通（合式）沿堵垂直设
大小接
塑料胀管
大小接沿堵敷设
大小接
1.各种附件规格应和线槽规格相应配套使用详见49.50.52.53页；
2，线槽底固定点间距及固定方法见6页；3。十字接（合式）－三通（合式）：直转角合式）固定点分布和数量见下表：塑料管与大小接的连接采用PVC专用粘接4.
线糖宽
a(mm)b(mm)
W fmm)
1004050
固定点数量
十字接
塑料线槽有附件安装（二）
直转角
审核工案深校对陶炜设计张完中页
固定点位置
在中心点
在中心线
1处在中心点
96D301-1
向左敷设段
向下敷设段
沿墙左转角敷设
沿墙直线段敷设
沿墙右转角敷设
向右数设段
向下敷设段
注：线槽底固定点间距及固定方法见6页，W为线糖宽度。单位
连接头
型号及规格
附件规格与线
槽规格配套使
用见49.50页
塑料线槽有附件安装（三）
审核[丁宗璨校对陶好设计张光冲图集
96D301-1
两个线糖并列
三个线槽并列
木螺钉
GB100-86-4X40(注4)
GB100-86-3X20(注4)
塑料账管中8
单线槽
箱盖固定孔
在箱盖上可安装电馨件
2mm厚塑料绝缘板（见注3）
塑料线糖
接线箱
接线箱外形尺寸
TA (mm)B (mm）适用线槽
110HM60
200HM60
300HM60
C116-2
[PVC系列
FS系列
应按线槽宽度．线槽并列的条数和在箱盖上安装电器件的外形尺寸决定接线箱的规格；1
见注2
2．接线箱壁的孔施工时需按线尺寸切割；3：仅PVC系列线糖有此塑科绝缘板=4，接线箱一式。二式及三式为木螺钉固定，接线箱C16-1，C116-2的固定螺钉随产品配套供应。
塑料线槽接线箱安装
图集号96D301-1
审核一染深校对陶炜设计张冲页10
方式二
接线盒
接线盒插口
方式一
方式三
接线盒
接线盒插口
安装方式示意
方式四
86HM33
129HM33
146HM33
172HM33
与电气装置(GB245-87)
件配套的面板规格
86X129
86X146
86X172
75X125
75X100
适用线槽
PVC -25
S25.40.60.100
可与生产厂
③86系列
面板配套
接线盒壁上的孔大小施工时按接线盒插口或线槽尺寸切割；1
接线盒C113.C114.C115所需的配件（编号4~7）随产2。
品配套供应。
#名称
接线盒
接线盒插口
接线盒插口
接线盒及盒盖
型号及规格
与线槽配套
4木螺钉9
GB100-86-3X20
5木螺钉
GB.D0-86-5X40
GB95-85-5
7塑料胀管8
塑料线槽接线盒安装
生产无此附件
50指接线盒
型上用
图集号
审核丁宗深校对陶炜设计张光中页
96D301-1
A向（去灯头盒盖后）
注：灯头盒（50页）可与塑料灯头吊盒（生产厂③定货号为404－1）配套供应
木龙骨
B向（去灯头盒盖后）
塑料线槽盖
塑料线槽底
3接线盒插口
4灯头盒
型号及规格
见工程设计
与线槽配套
GB100-86-5X40
塑料胀管
圈GB95-85-5
塑料线槽灯头盒安装
96D301-1
审核宗深校对陶炜设计张光中页12
