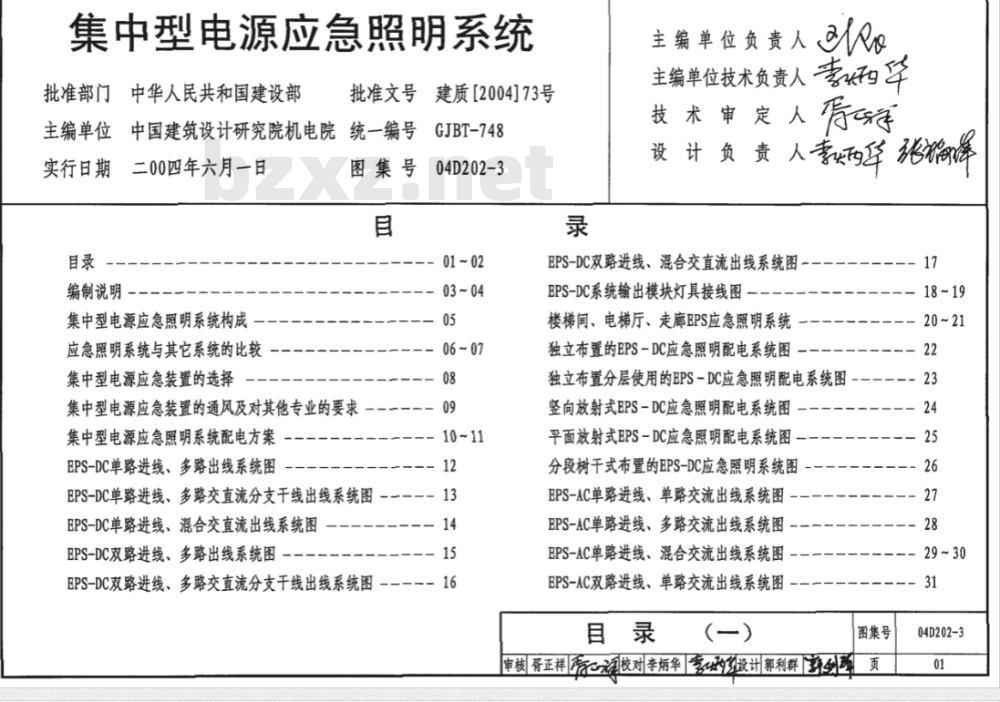

【其他行业标准】 集中型电源应急照明系统

集中型电源应急照明系统
批准部门中华人民共和国建设部批准文号建质[2004]73号
GJBT-748
主编单位中国建筑设计研究院机电院统一编号（实行日期二00四年六月一日
编制说明
集中型电源应急照明系统构成
应急照明系统与其它系统的比较集中型电源应急装置的选择
图集号
集中型电源应急装置的通风及对其他专业的要求集中型电源应急照明系统配电方案EPS-DC单路进线、多路出线系统图EPS-DC单路进线、多路交直流分支干线出线系统图-一EPS-DC单路进线、混合交直流出线系统图EPS-DC双路进线、多路出线系统图EPS-DC双路进线、多路交直流分支干线出线系统图一04D202-3
01~ 02
03~ 04
06 ~ 07
主编单位负责人
主编单位技术负责人g
技术审定人得
责 人张辉
EPS-DC双路进线、混合交直流出线系统图EPS-DC系统输出模块灯具接线图-楼梯间、电梯厅、走廊EPS应急照明系统独立布置的EPS-DC应急照明配电系统图独立布置分层使用的EPS-DC应急照明配电系统图竖向放射式EPS-DC应急照明配电系统图平面放射式EPS-DC应急照明配电系统图-分段树干式布置的EPS-DC应急照明系统图EPS-AC单路进线、单路交流出线系统图、EPS-AC单路进线、多路交流出线系统图-EPS-AC单路进线、混合交流出线系统图EPS-AC双路进线、单路交流出线系统图目录
审核骨正祥润校对李炳华9设计郭利群到列图集号
-18~19
-20~21
04D202-3

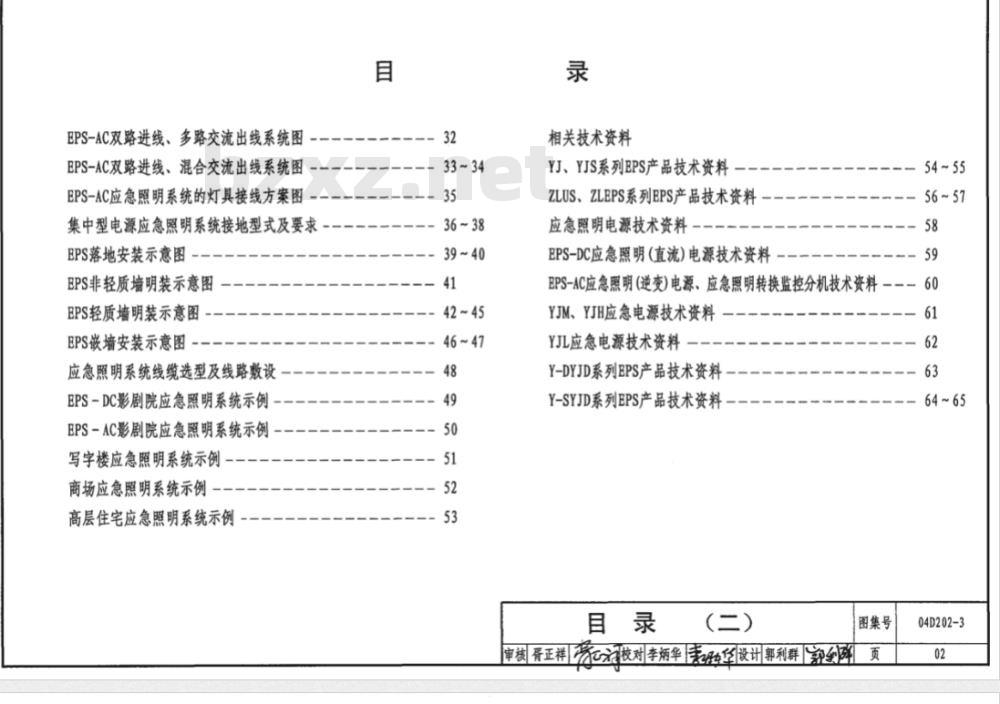

EPS-AC双路进线、多路交流出线系统图EPS-AC双路进线、混合交流出线系统图EPS-AC应急照明系统的灯具接线方案图集中型电源应急照明系统接地型式及要求EPS落地安装示意图
EPS非轻质墙明装示意图
EPS轻质墙明装示意图
EPS嵌墙安装示意图
应急照明系统线缆选型及线路数设EPS-DC影剧院应急照明系统示例EPS-AC影剧院应急照明系统示例写字楼应急照明系统示例
商场应急照明系统示例
高层住宅应急照明系统示例
46~ 47
相关技术资料
YJ、YJS系列EPS产品技术资料
ZLUS、ZLEPS系列EPS产品技术资料应急照明电源技术资料，
EPS-DC应急照明(直流）电源技术资料54~55
EPS-AC应急照明(逆变)电源、应急照明转换监控分机技术资料---60YJM、YJH应急电源技术资料
YJL应急电源技术资料
Y-DYJD系列EPS产品技术资料
Y-SYJD系列EPS产品技术资料
审核骨正祥家校对李炳华旺华设计郭利群到图集号
04D202-3

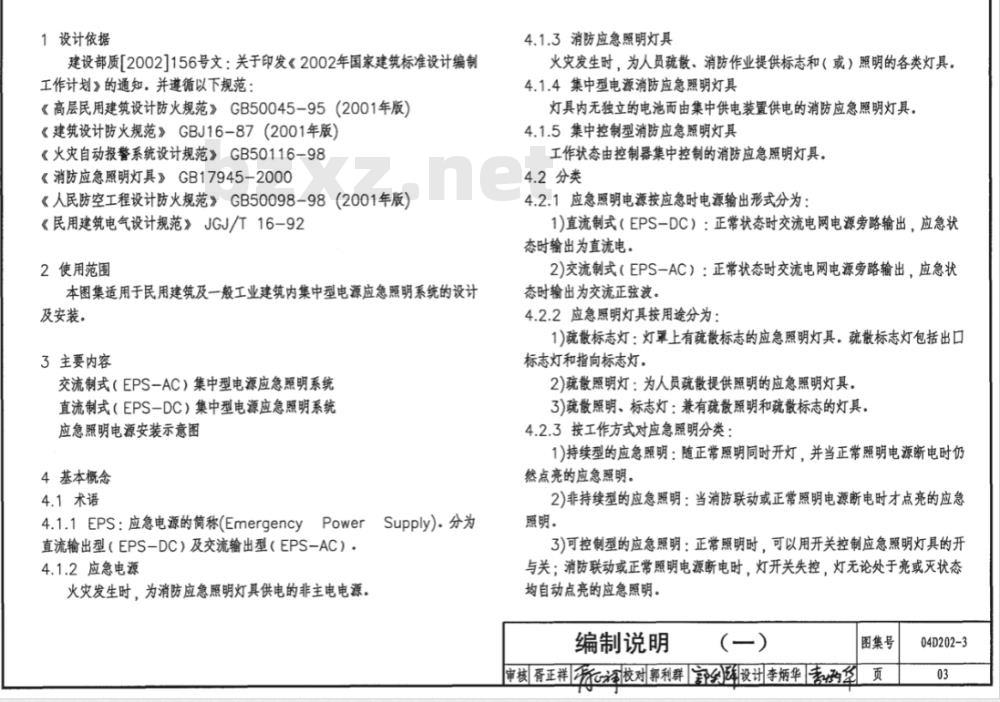

1设计依据
建设部质[20021156号文：关于印发《2002年国家建筑标准设计编制工作计划》的通知。并遵循以下规范：《高层民用建筑设计防火规范》GB50045-95（2001年版）《建筑设计防火规范》GBJ16-87（2001年版）《火灾自动报警系统设计规范》GB50116-98《消防应急照明灯具》GB17945-2000《人民防空工程设计防火规范》GB50098一98（2001年版）《民用建筑电气设计规范》JGJ/T16-922使用范围
本图集适用于民用建筑及一般工业建筑内集中型电源应急照明系统的设计及安装。
3主要内容
交流制式（EPS-AC）集中型电源应急照明系统直流制式（EPS-DC）集中型电源应急照明系统应急照明电源安装示意图
4基本概念
4.1术语
4.1.1EPS：应急电源的简称(EmergencyPowerSupply).分为直流输出型（EPS-DC）及交流输出型（EPS-AC）：4.1.2应急电源
火灾发生时，为消防应急照明灯具供电的非主电电源。4.1.3消防应急照明灯具
火灾发生时，为人员疏散、消防作业提供标志和（或）照明的各类灯具。4.1.4集中型电源消防应急照明灯具灯具内无独立的电池而由集中供电装置供电的消防应急照明灯具。4.1.5集中控制型消防应急照明灯具工作状态由控制器集中控制的消防应急照明灯具。4.2分类
4.2.1应急照明电源按应急时电源输出形式分为：1)直流制式（EPS-DC）：正常状态时交流电网电源旁路输出，应急状态时输出为直流电。
2)交流制式（EPS-AC）：正常状态时交流电网电源旁路输出，应急状态时输出为交流正弦波。
4.2.2应急照明灯具按用途分为：1）疏散标志灯：灯罩上有疏散标志的应急照明灯具。疏散标志灯包括出口标志灯和指向标志灯。
2)疏散照明灯：为人员疏散提供照明的应急照明灯具。3)疏散照明、标志灯：兼有疏散照明和疏散标志的灯具，4.2.3按工作方式对应急照明分类：1)持续型的应急照明：随正常照明同时开灯，并当正常照明电源断电时仍然点亮的应急照明。
2)非持续型的应急照明：当消防联动或正常照明电源断电时才点亮的应急照明。
3)可控制型的应急照明：正常照明时，可以用开关控制应急照明灯具的开与关；消防联动或正常照明电源断电时，灯开关失控，灯无论处于亮或灭状态均自动点亮的应急照明。
编制说明
图集号
审核骨正祥校对郭利群设计李炳华去的堡页
04D202-3

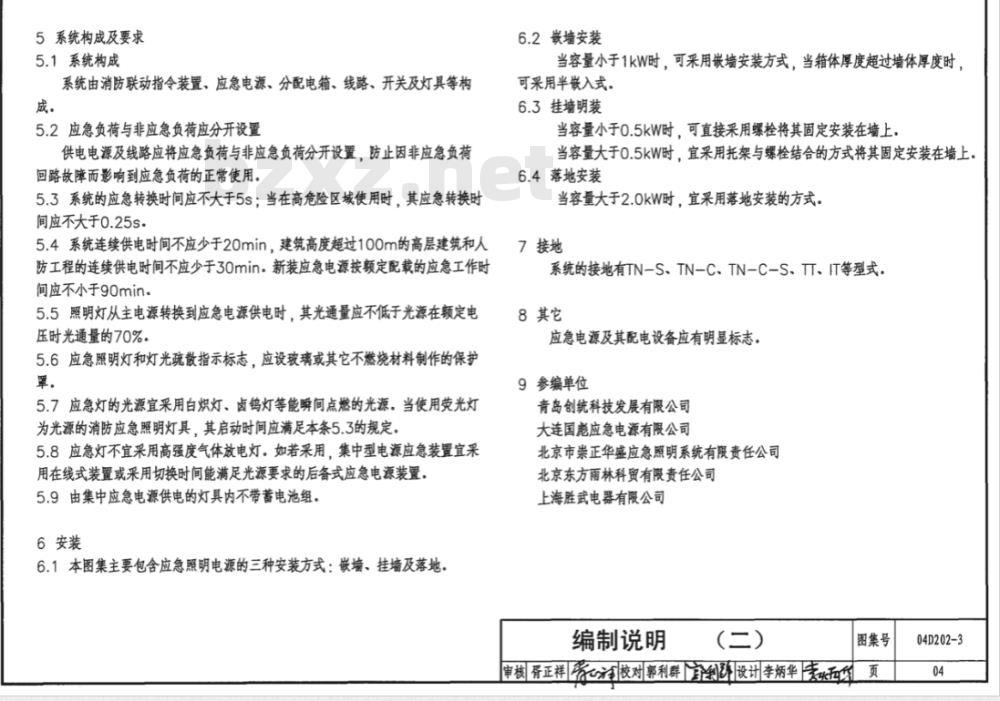

5系统构成及要求
5.1系统构成
系统由消防联动指令装置、应急电源、分配电箱、线路、开关及灯具等构成。
5.2应急负荷与非应急负荷应分开设置供电电源及线路应将应急负荷与非应急负荷分开设置，防止因非应急负荷回路故障而影响到应急负荷的正常使用。5.3系统的应急转换时间应不大于5s：当在高危险区域使用时，其应急转换时间应不大于0.25s.
5.4系统连续供电时间不应少于20min，建筑高度超过100m的高层建筑和人防工程的连续供电时间不应少于30min：新装应急电源按额定配载的应急工作时间应不小于90min。
5.5照明灯从主电源转换到应急电源供电时，其光通量应不低于光源在额定电压时光通量的70%。
5.6应急照明灯和灯光疏散指示标志，应设玻璃或其它不燃烧材料制作的保护罩。
5.7应急灯的光源宜采用白炽灯、卤钨灯等能瞬间点燃的光源。当使用荧光灯为光源的消防应急照明灯具，其启动时间应满足本条5.3的规定。5.8应急灯不宜采用高强度气体放电灯。如若采用，集中型电源应急装置宜采用在线式装置或采用切换时间能满足光源要求的后备式应急电源装置，5.9由集中应急电源供电的灯具内不带蓄电池组。6安装
6.1本图集主要包含应急照明电源的三种安装方式：嵌墙、挂墙及落地6.2嵌墙安装
当容量小于1kW时，可采用嵌墙安装方式，当箱体厚度超过墙体厚度时，可采用半嵌入式。
6.3挂墙明装
当容量小于0.5kW时，可直接采用螺栓将其固定安装在墙上，当容量大于0.5kW时，宜采用托架与螺栓结合的方式将其固定安装在墙上。6.4落地安装
当容量大于2.0kW时，宜采用落地安装的方式。7接地
系统的接地有TN-S、TN-C、TN-C-S、TT、IT等型式，8其它
应急电源及其配电设备应有明显标志。9参编单位
青岛创统科技发展有限公司
大连国彪应急电源有限公司
北京市崇正华盛应急照明系统有限责任公司北京东方雨林科贸有限责任公司上海胜武电器有限公司
编制说明
审核骨正祥心校对郭利群到设计李炳华西图集号
04D202-3
电源进线
电源性质
单相AC220V
或三相AC380V
·输入路数
一路进线或
二路进线
说明：相关标注图例参见P20页。国
消肪防
EPS-DC
应急电源
带有蓄电池的
电源装置
，平时市电给蓄
电池充电
·市电停电后由
蓄电池供电
·正常状态交流
旁路输出
应急状态直流
输出或交流输出
执行《消防应急照明
灯具》GB17945-2000
P12~35
分配电箱
带有报替监控
装置的配电箱.
(应愈回路开路
时应予声光报警）
：分配电箱可以
与应急电源合并，
线缆、保护管、激设方式均
应特合以下规范：
《火灾自动摄警系统设计规范》GB50116-98此内容来自标准下载网
《建筑设计防火规范）
GBJ16-87(2001年版）
《高层民用建筑设计航火规范》GB50045-95(2001年版）
开关、灯具及光源
灯具、光源均应特合以下规范：《建筑设计防火规范》GBJ16-87(2001年版）《高层民用建筑设计防火规范》GB50045-95(2001年版）
《消防应急照明灯具》GB17945-2000P03、04、06

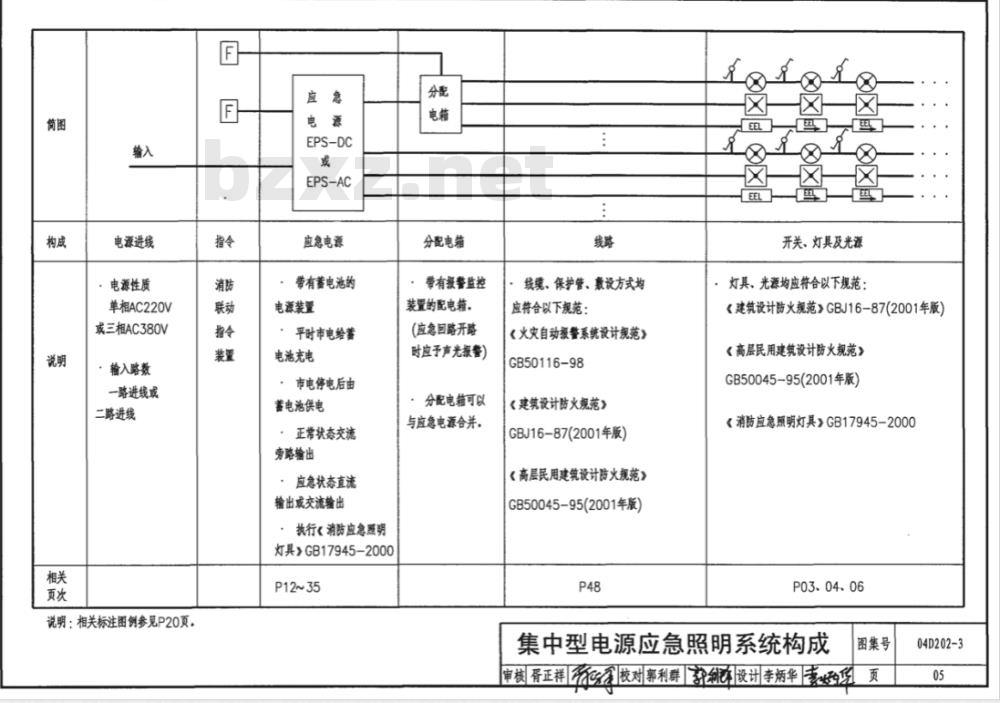

集中型电源应急照明系统构成
审核骨正祥校对郭利群设计李炳华货图集号
04D202-3
1直流输出型与交流输出型EPS的比较直流制式应急照明系统
转换时间
启动时过负荷
后各电源
输入电源
正常状态灯
具支路输出
应急时输出
适用负荷
不适用负荷
过载能力
灯具功率
因数影响
对环境要求
交流制式应急照明系统
安全级：≤0.25s，一般级：≤5s1.5~2.0倍额定电流
蓄电池
AC220/380V50Hz
AC22050Hz
DC216V
白炽灯、配电子镇流幕的
荧光灯、开关电源式LED
及电致发光标志灯
电感镇流器荧光灯、
高强气体放电灯
200~300%报警但不关断
无影响
说明：用于消防疏散应急照明时，不应采用电感镇流馨荧光灯：较低
AC220/380，50Hz正弦液
白炽灯、配电子或电感镇流器的荧光灯、LED及电致发光标志灯
高强气体放电灯
长期过载20%
较大影响，需降容使用
用于备用应急照明时，可采用电感镇流器荧光灯，但应注意放大应急电源容量2EPS与UPS的一般比较
电压输出特点
转换时间
启动状况
对环境要求
著电池工作方式
适用负荷
不适用负荷
应急照明电源EPS
《消防应急照明灯具》
GB179452000
稳压效果不高
安全级：≤0.25s；
一般级：≤5s，
冷启动、热启动
较低，可安装在整并内
照明类负荷
（纯阻性、感性）
计算机类负荷
不间断电源UPS
GB/T7260-187《不间断电源
设备》，GB/T14715-1993
《信息技术设备用不间断电源通用技术条件》、GB/17478-1998
《低压直流电源设备的特性和安全要求》有较高的稳定电压输出
一般≤4ms，
高速≤1ms
热启动
在线或后备
计算机类负荷（容性）
不宜用于照明类感性负荷
应急照明系统与其它系统的比较（一）申核骨正祥校对郭利群利设计李炳华专件图集号
04D202-3
3EPS与动力设备应急电源的一般比较应急照明电源（EPS）
电压输出特点
转换时间
过载能力
启动状况
对环境要求
蓄电池工作方式
造用负荷
GB17945-2000《消防应急照明灯具》稳压效果不高
安全级：<0.25s；一般级：≤5s>120%
冷启动、热启动
较低，可安装在整并内
照明类负荷
4EPS与柴油发电机组的一般比较EPS
电压输出特点
转换时间
过载能力
启动状况
对环境要求
对环境影响
应急供电时间
机房特点
适用负荷
稳压效果不高
安全级：<0.25s；
一般级：≤5s
AC型（120%）
DC型（200~300%）
冷启动、热启动
较低，可安装在整井内
系统无污浆，度电池有污浆
>90min
分散安装
照明类负荷
动力设备应急电源
正在制定中
稳压效果不高
启动时<7.le
冷启动
较低，可安装在现场
动力类负荷
柴油发电机组
稳压效果不高
一般：≤30s
冷启动、热启动
较低，可安装在现场
机油污染、排烟、报动、渠音
任意长（只要有充足的柴油供给）较低
机房较大
熙明类，动力类负荷
*EPS不能替代染油发电机，染油发电机适用于霉要持续供电的场所5EPS与自带电源型应急灯具的一般比较EPS
构成特点
转换时间
蓄电池工作方式
电源故障率
电源总容量
检测验证
障影响
GB17945-2000
《消防应急照明灯具》
蓄电池集中设置，灯具不带蓄电池安全级：≤0.25s；
一般：≤5s
易于实施全面管制，便于管理
易于验证
自带电源型应急灯具
GB17945-2000
《消防应急照明灯具》
灯具带蓄电池
安全级：≤0.25s；
一般级：≤5s
不方便管制
不便于验证
集中系统举构合理时造价低于自带电源类电源失效、线路故障影响面大
单灯故障影响面小
应急照明系统与其它系统的比较(二）审核骨正祥校对郭利群纳到设计李炳华图集号
04D202-3
1.集中型电源应急装置按下列原则选择1.1单台应急电源功率<0.5kW时，经济成本高于自带电源型应急灯，1.2集中应急单相输出的EPS-AC电源不宜超过22kW，需较大容量时应采用三相输出方式1.3应急三相输出EPS-AC电源不宜超过44kW，需较大容量时并机分路输出方式，以增加可靠性，同时负载分相合理平衡，单相负载不可超过EPS-AC容量1/31.4直流制式的EPS-DC电源不宜超过66kW，需较大容量时宜并机分路输出方式，同时注意分路负载平衡，1.5采用白炽灯、电子节能灯、电子镇流幕荧光灯等宜选用直流制式(EPS-DC)或交流创式(EPS-AC)：有电感镇流器类荧光灯时，宜采用交流制式(EPS-AC)2.集中型电源应急装置的主要技术参数选挥名称
输入电源
输出电源
转换时同
过裁能力
供电时间
防护等级
EPS输入电源的额定电压、额率应与电网电压、频率相一致。按灯具负载待性选择AC或DC制式安全级：<0.25s；一般级：<5s
如有特球要求，与厂家协商解决。EPS的过载能力不低于120%，采用螺口灯具类等最变性负赖宜增加到200%以上。
EPS供电时间不低于90min。
EPS的防护等级不低于IP2X
EPS-AC的容量应大于其所带全部负荷容量之和选择AC创式时液形、电压、额率特合其负载要求，同时应考虑可靠系数及功率因数教
Se>K·EP/cosp
其中，Se：EPS-AC的容量，单位kVA；EP：EPS-AC所带的全部负荷之和，单位kW；COSp：灯具负载的功率因数
K：可靠系数，与安装环境、灯具特性等因素有关，般取K=1.1~1.3EPS-DC的容量应大于其所带全部负荷容量之和，同时应考虑可靠性系数Se>K·EP/cosp
其中，Se：EPS-DC的容量，单位kVA.EP：EPS-DC所带的全部负荷之和，单位kW；K：可靠系数，与安装环境、灯具特性等因素有关，一般取K=1.1~1.15.cOSp：灯具的功率因数。
集中型电源应急装置的选择
审核骨正祥校对郭利群设李炳华图集号
04D202-3
1.对环境要求
有些EPS要安装在现场，环境条件相对悉劣，EPS应能在这些环境下正常工作，这环境主要有：电气整并、消防水泵房等设备机房、地下车库等，EPS应特合下列要求：1.1应安装于通风良好地方，
1.2远高火源，与暖气等热源相距1米以上1.3避免与有机落剂等有害物质接触1.4环境温度在0℃~40℃，相对湿度小于90%，且不凝第。1.5电池运行寿令最佳温度为25℃，2.大型EPS室的土建工艺要求
楼层净高
楼板荷重（均匀）
环境湿度
3.蓄电池室及放置蓄电池的机房的其他工艺要求>3m
>200kg/m2
耐酸瓷砖
水泥石灰砂浆粉刷，表面涂耐酸（或耐碱）油漆同上
良好防尘，涂耐酸漆
双层密、外层窗装磨砂孩璃
10℃以上，不高于30℃
应设通风排气装置，通风量一般不应小于5次/小时3.1蓄电池一般采用全密封免维护铅酸蓄电池，在换流设备直接供电时与换流设备并联工作，以平滑电压波动。在换流设备停机（交流电源中断）时，保证一段时间的直流电源供给，电源设备一般包括交流配电、整流、直流配电及蓄电池四部分。3.2机房内要防止有腐蚀的气体进入，特别要防止电池室的酸气进入，以免腐饺机器设备，3.3机房内要满足国家二级防火标准。3.4机房内的机器设备工作的最佳条件：温度为16~18℃；相对湿度为20%~70%3.5机房内的机器设备工作的板条件：温度为10~40℃；相对湿度为20%~80%：3.6机房内的空调送风量和制冷量之比为1:2或1:3左右。3.7机房内的防尘要求为：每年积尘<10g/m2.3.8任何情况下机房都要求防水、防潮，以免设备受损集中型电源应急装置的通风及对其他专业的要求审核李炳华6校对郭利群办细设计骨正祥图集号
04D202-3
适用于超高层住宅
适用于多层住宅
n-1层
避难层
适用于高层住宅
n+1层
·卤区
n-1层
04D202-3
图集号
集中型电源应急照明系统配电方案（一）10
审核骨正祥a校对郭利群剑强设计李炳华方
适用于小型公建、宿舍楼
适用于每层建筑面积<4000m2的公建
说明：方案五、六、七与“高规\、“建规防火分区大小的要求一致方
适用于每层建筑面积>4000m2的公建
适用于每层建筑面积≤2000m2的公建···层
.@-···n-1层
@1@···-@-···n-2层
···3层
区区区
·?···2层
···1层
适用于营业场所应急照明
防火分区1
集中型电源应急照明系统配电方案(二）审核骨正祥校对郭利群理设计李炳华走品车图集号
防火分区m
04D202-3
