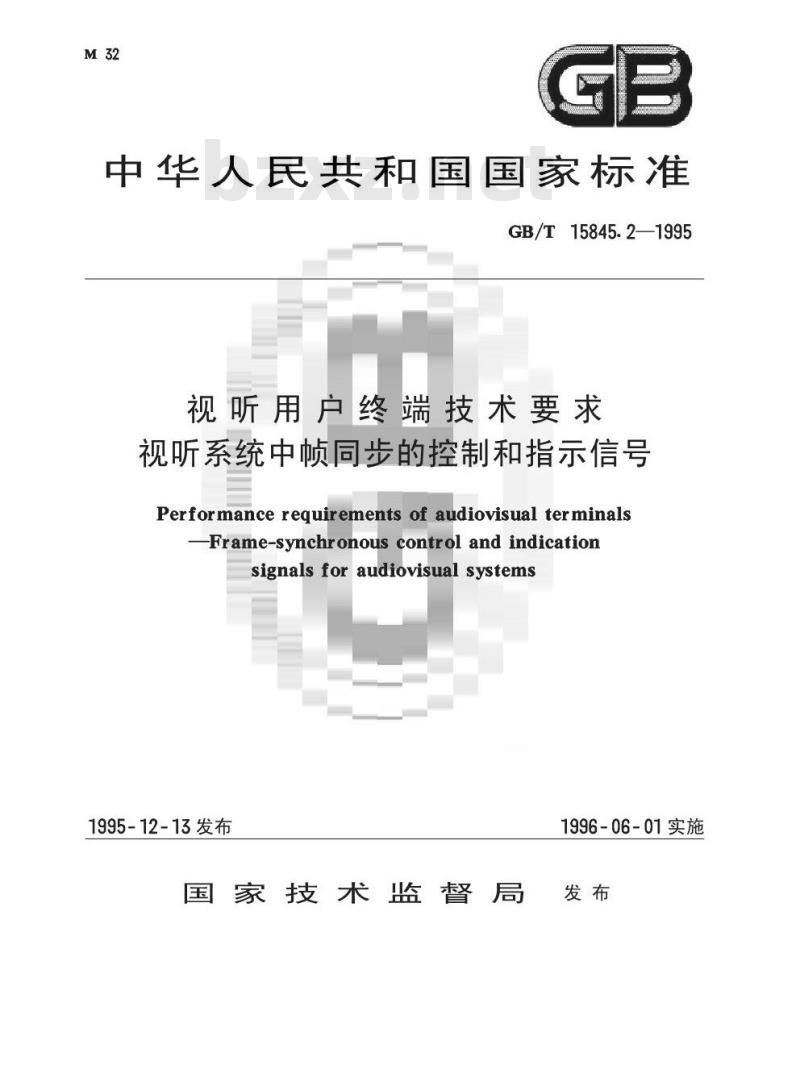

中华人民共和国国家标准
GB/T15845.2—1995
视听用户终端技术要求
视听系统中顿同步的控制和指示信号Performance requirements of audiovisual terminals-Frame-synchronous control and indicationsignals for audiovisual systems1995-12-13发布
国家技术监督局
1996-06-01实施

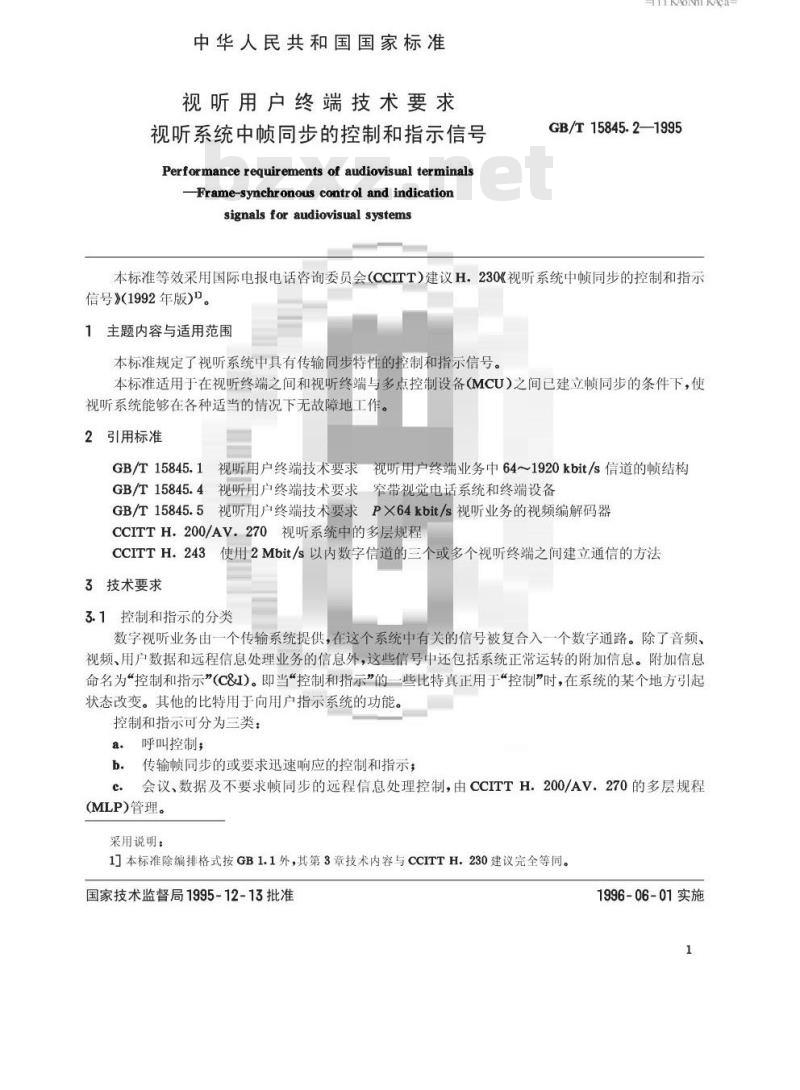

中华人民共和国国家标准
视听用户终端技术要求
视听系统中顿同步的控制和指示信号Performance requirements of audiovisual terminalsFrame-synchronous control and indicationsignals for audiovisual systemsIKAONiKAca-
GB/T15845.2—1995
本标准等效采用国际电报电话咨询委员会（CCITT)建议H.230《视听系统中帧同步的控制和指示信号》（1992年版）1。bZxz.net
1主题内容与适用范围
本标准规定了视听系统中具有传输同步特性的控制和指示信号。本标准适用于在视听终端之间和视听终端与多点控制设备（MCU）之间已建立顿同步的条件下，使视听系统能够在各种适当的情况下无故障地工作。2引用标准
GB/T15845.1视听用户终端技术要求视听用户终端业务中64~1920kbit/s信道的顿结构GB/T15845.4视听用户终端技术要求牢带视觉电话系统和终端设备GB/T15845.5视听用户终端技术要求PX64kbit/s视听业务的视频编解码器CCITTH200/AV270视听系统中的多层规程CCITTH.243使用2Mbit/s以内数字信道的三个或多个视听终端之间建立通信的方法3技术要求
3.1控制和指示的分类
数字视听业务由一个传输系统提供，在这个系统中有关的信号被复合入一个数字通路。除了音频视频、用户数据和远程信息处理业务的信息外，这些信号中还包括系统正常运转的附加信息。附加信息命名为“控制和指示”（C&I)。即当“控制和指示”的一些比特真正用于“控制”时，在系统的某个地方引起状态改变。其他的比特用于向用户指示系统的功能。控制和指示可分为三类：
a.呼叫控制；
传输顿同步的或要求迅速响应的控制和指示；b.
会议、数据及不要求帧同步的远程信息处理控制，由CCITTH.200/AV。270的多层规程c.
(MLP)管理。
采用说明：
1本标准除编排格式按GB1.1外，其第3章技术内容与CCITTH.230建议完全等同。国家技术监督局1995-12-13批准1996-06-01实施
GB/T15845.2—1995

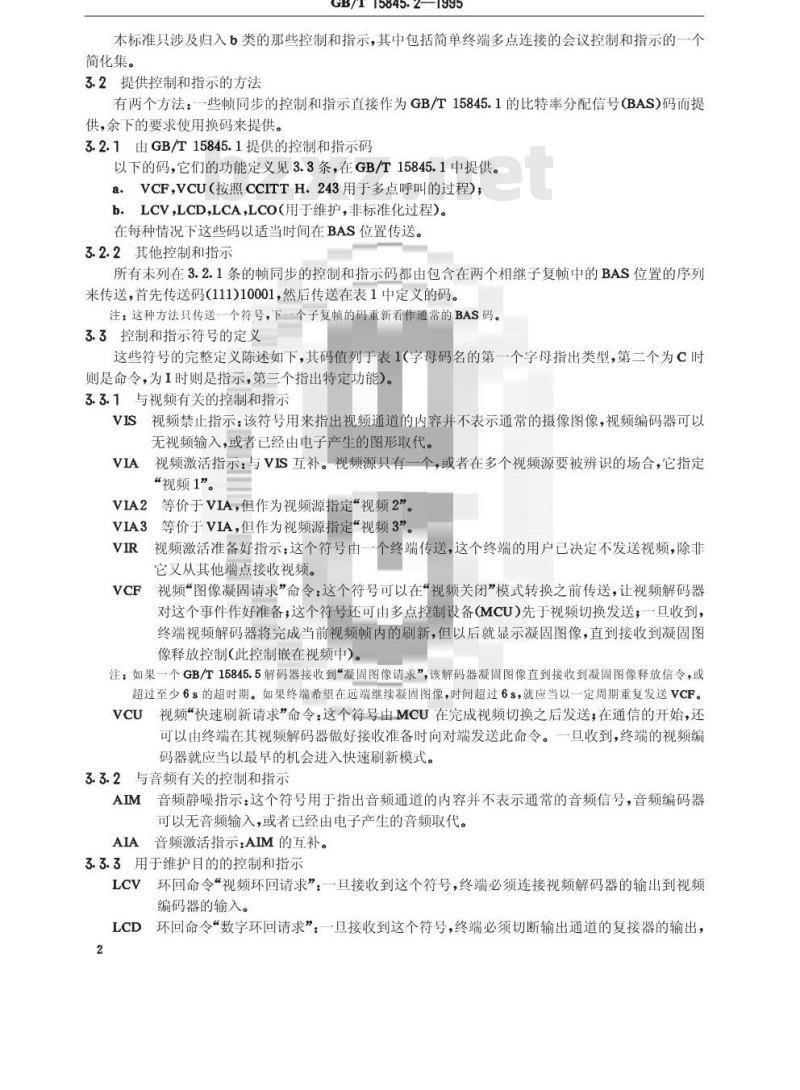

本标准只涉及归入b类的那些控制和指示，其中包括简单终端多点连接的会议控制和指示的一个简化集。
3.2提供控制和指示的方法
有两个方法：一些顿同步的控制和指示直接作为GB/T15845.1的比特率分配信号(BAS)码而提供，余下的要求使用换码来提供。3.2.1由GB/T15845.1提供的控制和指示码以下的码，它们的功能定义见3.3条，在GB/T15845.1中提供。a.VCF，VCU（按照CCITTH.243用于多点呼叫的过程）；b，LCV,LCD,LCA，LCO(用于维护，非标准化过程)。在每种情况下这些码以适当时间在BAS位置传送。3.2.2其他控制和指示
所有未列在3.2.1条的顿同步的控制和指示码都由包含在两个相继子复顿中的BAS位置的序列来传送，首先传送码（111)10001，然后传送在表1中定义的码。注：这种方法只传送一个符号，下一个子复顿的码重新看作通常的BAS码。3.3控制和指示符号的定义
这些符号的完整定义陈述如下，其码值列于表1（字母码名的第一个字母指出类型，第二个为C时则是命令，为I时则是指示，第三个指出特定功能）。3.3.1与视频有关的控制和指示
VIS视频禁止指示：该符号用来指出视频通道的内容并不表示通常的摄像图像，视频编码器可以无视频输入，或者已经由电子产生的图形取代。视频激活指示：与VIS互补。视频源只有一个，或者在多个视频源要被辨识的场合，它指定VIA
“视频1”。
VIA2等价于VIA，但作为视频源指定“视频2”。VIA3等价于VIA，但作为视频源指定“视频3”。VIR视频激活准备好指示：这个符号由一个终端传送，这个终端的用户已决定不发送视频，除非它又从其他端点接收视频。
视频“图像凝固请求”命令：这个符号可以在视频关闭”模式转换之前传送，让视频解码器VCF
对这个事件作好准备；这个符号还可由多点控制设备（MCU）先于视频切换发送，一旦收到，终端视频解码器将完成当前视频顿内的刷新，但以后就显示凝固图像，直到接收到凝固图像释放控制（此控制嵌在视频中）。注：如果一个GB/T15845.5解码器接收到凝固图像请求”，该解码器凝固图像直到接收到凝固图像释放信令，或超过至少6s的超时期。如果终端希望在远端继续凝固图像，时间超过6s，就应当以一定周期重复发送VCF。VCU视频“快速刷新请求”命令：这个符号由MCU在完成视频切换之后发送；在通信的开始，还可以由终端在其视频解码器做好接收准备时向对端发送此命令。一旦收到，终端的视频编码器就应当以最早的机会进入快速刷新模式。3.3.2与音频有关的控制和指示
AIM音频静噪指示：这个符号用于指出音频通道的内容并不表示通常的音频信号，音频编码器可以无音频输入，或者已经由电子产生的音频取代。AIA音频激活指示：AIM的互补。3.3.3用于维护目的的控制和指示LCV环回命令“视频环回请求”：一旦接收到这个符号，终端必须连接视频解码器的输出到视频编码器的输入。
LCD环回命令“数字环回请求”：一旦接收到这个符号，终端必须切断输出通道的复接器的输出，2
GB/T15845.2—1995

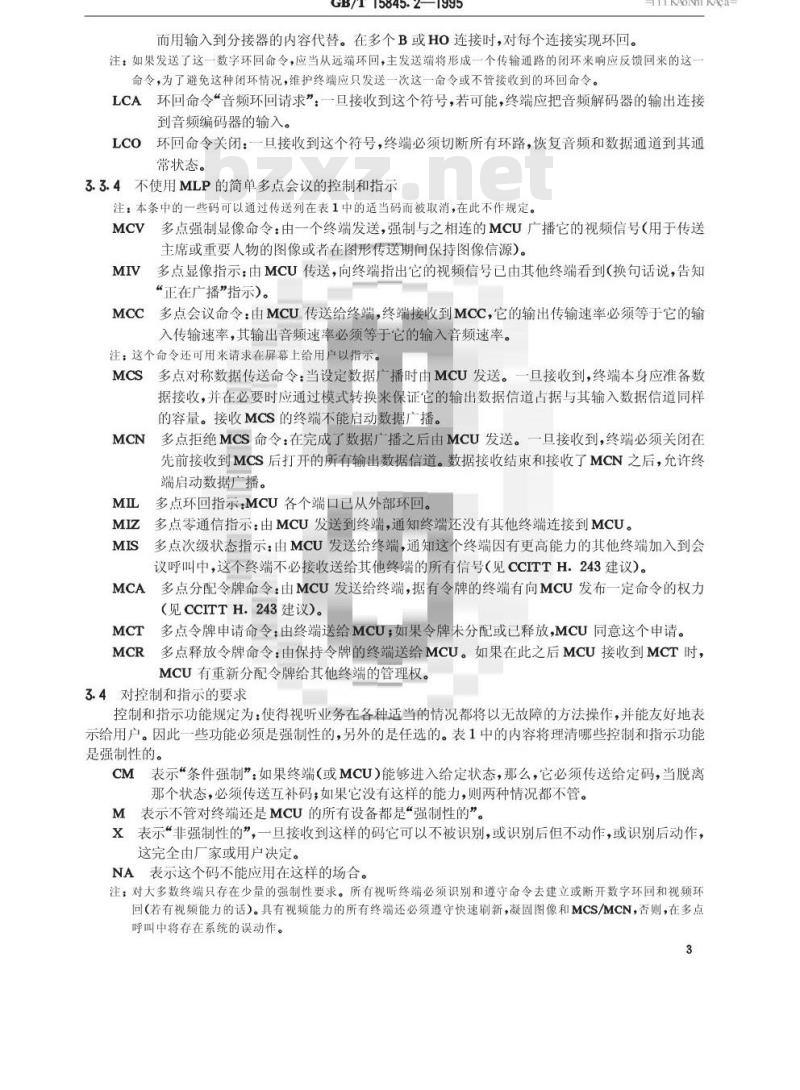

而用输入到分接器的内容代替。在多个B或HO连接时，对每个连接实现环回。iKAONiKAca
注：如果发送了这一数字环回命令，应当从远端环回，主发送端将形成一个传输通路的闭环来响应反馈回来的这一命令，为了避免这种闭环情况，维护终端应只发送一次这一命令或不管接收到的环回命令。LCA环回命令“音频环回请求”：一旦接收到这个符号，若可能，终端应把音频解码器的输出连接到音频编码器的输入。
环回命令关闭：一且接收到这个符号，终端必须切断所有环路，恢复音频和数据通道到其通常状态。
3.3.4不使用MLP的简单多点会议的控制和指示注：本条中的一些码可以通过传送列在表1中的适当码而被取消，在此不作规定。MCV多点强制显像命令：由一个终端发送，强制与之相连的MCU广播它的视频信号（用于传送主席或重要人物的图像或者在图形传送期间保持图像信源）。MIV
多点显像指示：由MCU传送，向终端指出它的视频信号已由其他终端看到（换句话说，告知“正在广播”指示）。
MCC多点会议命令：由MCU传送给终端，终端接收到MCC，它的输出传输速率必须等于它的输入传输速率，其输出音频速率必须等于它的输入音频速率。注：这个命令还可用来请求在屏幕上给用户以指示。MCS多点对称数据传送命令：当设定数据广播时由MCU发送。一旦接收到，终端本身应准备数据接收，并在必要时应通过模式转换来保证它的输出数据信道占据与其输入数据信道同样的容量。接收MCS的终端不能启动数据广播。多点拒绝MCS命令：在完成了数据广播之后由MCU发送。一旦接收到，终端必须关闭在MCN
先前接收到MCS后打开的所有输出数据信道。数据接收结束和接收了MCN之后，允许终端启动数据广播。
多点环回指示：MCU各个端口已从外部环回。MIL
多点零通信指示：由MCU发送到终端，通知终端还没有其他终端连接到MCU。MIZ
多点次级状态指示：由MCU发送给终端，通知这个终端因有更高能力的其他终端加入到会MIS
议呼叫中，这个终端不必接收送给其他终端的所有信号（见CCITTH。243建议）。多点分配令牌命令：由MCU发送给终端，据有令牌的终端有向MCU发布一定命令的权力MCA
（见CCITTH.243建议)。
多点令牌申请命令：由终端送给MCU；如果令牌未分配或已释放，MCU同意这个申请。MCT
多点释放令牌命令：由保持令牌的终端送给MCU。如果在此之后MCU接收到MCT时，MCR
MCU有重新分配令牌给其他终端的管理权。3.4对控制和指示的要求

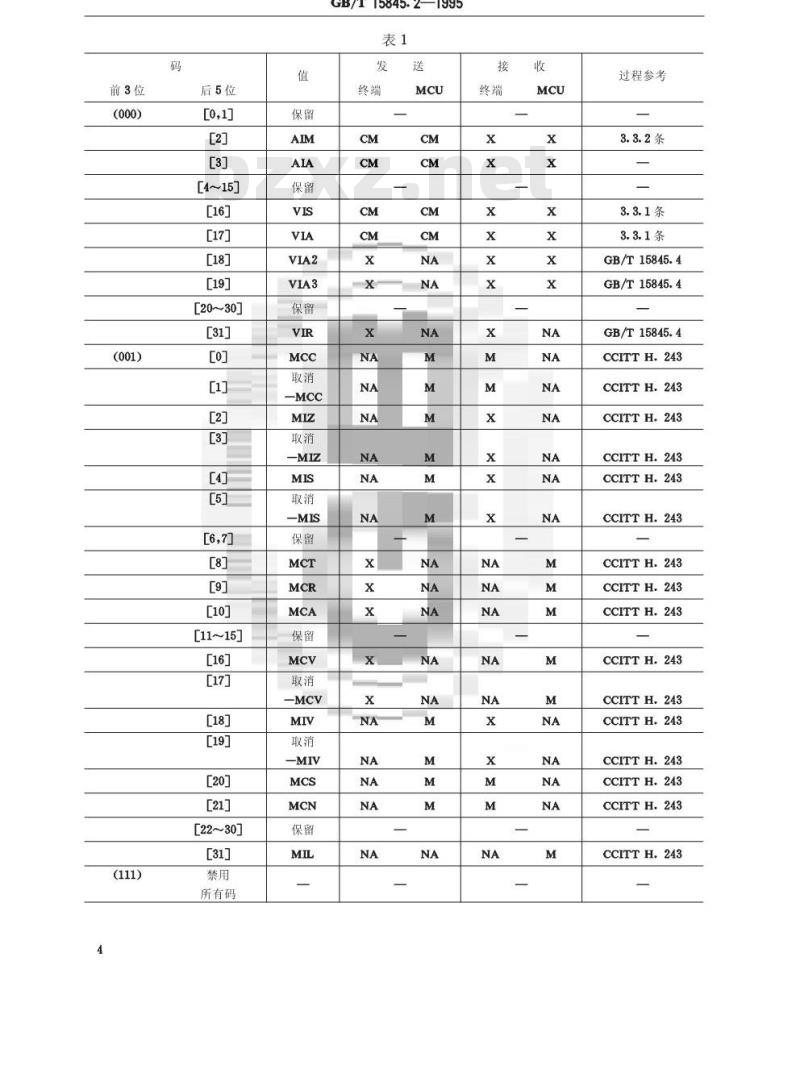

控制和指示功能规定为：使得视听业务在各种适当的情况都将以无故障的方法操作，并能友好地表示给用户。因此一些功能必须是强制性的，另外的是任选的。表1中的内容将理清哪些控制和指示功能是强制性的。
CM表示“条件强制”：如果终端（或MCU）能够进入给定状态，那么，它必须传送给定码，当脱离那个状态，必须传送互补码；如果它没有这样的能力，则两种情况都不管。M表示不管对终端还是MCU的所有设备都是“强制性的”。表示“非强制性的”，一旦接收到这样的码它可以不被识别，或识别后但不动作，或识别后动作，X
这完全由厂家或用户决定。
NA表示这个码不能应用在这样的场合。注：对大多数终端只存在少量的强制性要求。所有视听终端必须识别和遵守命令去建立或断开数字环回和视频环回（若有视频能力的话）。具有视频能力的所有终端还必须遵守快速刷新，凝固图像和MCS/MCN，否则，在多点呼叫中将存在系统的误动作。
前3位
后5位
[4~15]
[20～30]
[11~15]
[22~30]
所有码
GB/T15845.2—1995
过程参考
GB/T15845.4
GB/T15845.4
GB/T15845.4
CCITTH.243
CCITT H.243
CCITTH.243
CCITTH.243
CCITTH.243
CCITTH.243
CCITTH.243
CCITTH.243
CCITTH.243
CCITTH.243
CCITT H.243
CCITT H.243
CCITTH.243
CCITTH.243
CCITTH.243
CCITTH.243
前3位
后5位
列于GB/T15845.1
附录A的码值
附加说明：
GB/T15845.2—1995
续表1
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准由电子工业部西南通信研究所负责起草。本标准主要起草人李晓明、杜明钰。送
iKAONTKAca-
过程参考
GB/T15845.1
GB/T15845.1
GB/T15845.1
GB/T15845.1
GB/T15845.1
GB/T15845.1
