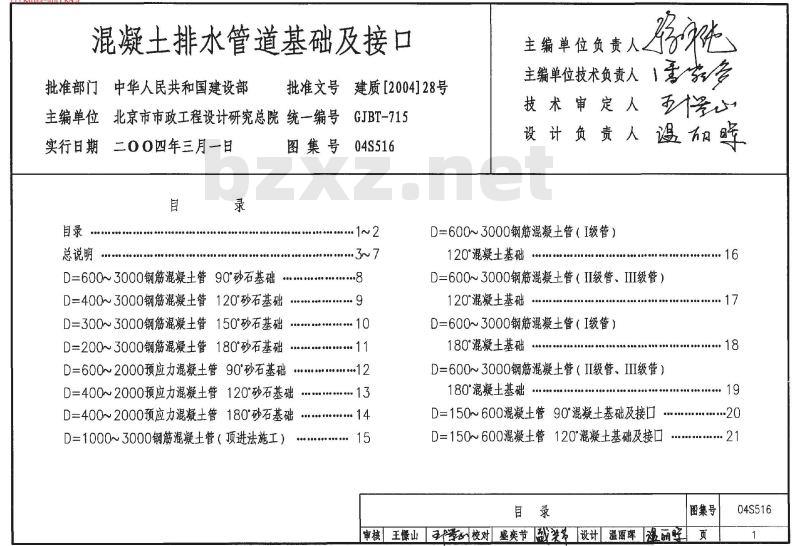

【其他行业标准】 混凝土排水管道基础及接口

Ti Kaoaa~aou1 KAca
混凝土排水管道基础及接口
批准部门　中华人民共和国建设部批准文号
建质［2004]28号
主编单位北京市市政工程设计研究总院统一编号GJBT-715
实行日期　二00四年三月一日
总说明
D=600~3000钢筋混凝土管90砂石基础D=400~3000钢筋混凝七管120砂石基础04S516
图集号
D=300~3000钢筋混凝土管150°砂石基础·D=200~3000钢筋混凝土管180°砂石基础D=600~2000预应力混凝土管90°砂石基础D=400~2000预应力混凝土管120砂石基础D=400~2000预应力混凝土管180砂石基础D=1000～3000钢筋混凝土管（顶进法施工）·10
+** 13
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人，
D=600~3000钢筋混凝土管（1级管）120°混凝十基础
D=600~3000钢筋混凝土管（II级管、II级管）120°混凝土基础
D=600～3000钢筋混凝土管（I级管）180°混凝土基础
D=600~3000钢筋混凝土管（II级管，III级管）180°混凝土基础
D=150~600混凝土管90混凝土基础及接口D=150~600混凝土管120混凝土基础及接口目录
审核王憬山学校对盛奕节我装多设计温丽晖进萌学ka
touKAc
图集号
04S516
iiKaoaa~aouiKAc
iikaoaaaoukAca

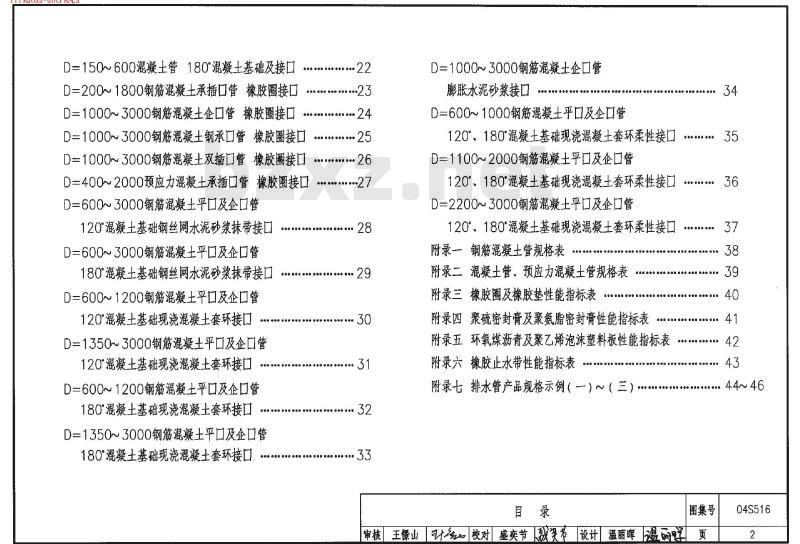

D=150~600混凝土管180°混凝土基础及接口D一200～1800钢筋混凝土承插口管橡胶圈接口22
D10003000钢筋混凝土企管橡胶圈接．24D=1000~3000钢筋混凝土钢承口管橡胶圈接口··25D=1000～3000钢筋混凝土双插□管橡胶圈接□26D-400~2000预应力混凝土承插口管橡胶圈接····27D=600~3000钢筋混凝土平口及企口管120°混凝土基础钢丝网水泥砂浆抹带接口D=600~3000钢筋混凝土平口及企口管180°混凝土基础钢丝网水泥砂浆抹带接口D=600~1200钢筋混凝土平口及企口管120°混凝土基础现浇混凝土套环接口D=1350~3000钢筋混凝土平口及企口管120混凝土基础现浇混凝土套环接口D=600~1200钢筋混凝土平口及企口管180°混凝土基础现浇混凝土套环接口D=1350~3000钢筋混凝土平口及企口管180°混凝土基础现浇混凝土套环接口28
D=1000~3000钢筋混凝土企口管
膨胀水泥砂浆接口
D=600~1000钢筋混凝十平口及企口管34
120、180混凝土基础现浇混凝土套环柔性接35D=1100~2000钢筋混凝土平口及企口管120180混凝土基础现浇混凝土套环柔性接口36D=2200~3000钢筋混凝土平口及企口管120°、180混凝土基础现浇混凝土套环柔性接37附录一钢筋混凝土管规格表·
附录二混凝土管、预应力混凝土管规格表迎电
附录三橡胶圈及橡胶垫性能指标表附录四 聚硫密封膏及聚氨脂密封膏性能指标表38
附录五环氧煤沥青及聚乙烯泡沫塑料板性能指标表．42附录六橡胶止水带性能指标表
附录七排水管产品规格示例（）～（三）·目录
审核王憬山校对盛奕节岁溪节设计温丽晖温丽好Kaoa
aoukAca
..44~46
图集号
04S516
aoaa~aouKAca
rrikaoaa~aoukAca

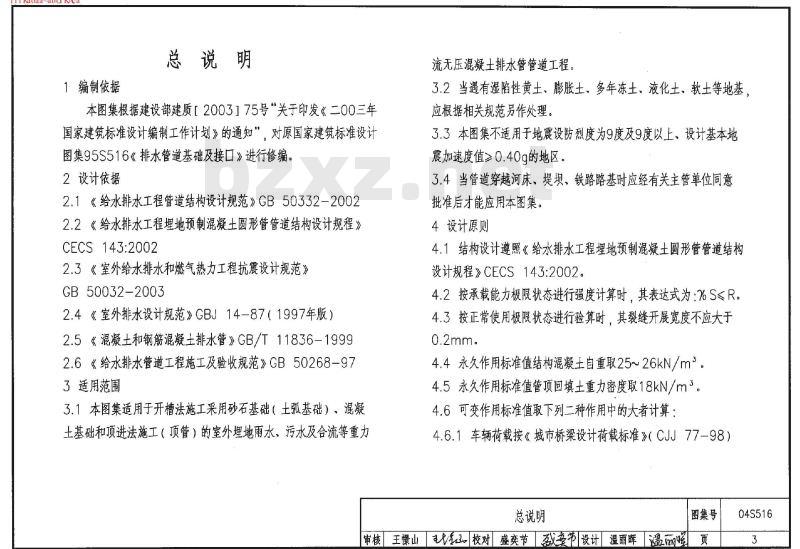

1编制依据
总说明　
本图集根据建设部建质「2003175号“关于印发《二00三年国家建筑标准设计编制工作计划》的通知”，对原国家建筑标准设计图集95S516《排水管道基础及接口》进行修编。2设计依据
2.1《给水排水工程管道结构设计规范》GB50332-20022.2《给水排水工程埋地预制混凝土圆形管管道结构设计规程》CECS143:2002
2.3《室外给水排水和燃气热力工程抗震设计规范》GB 50032-2003
2.4《室外排水设计规范》GBJ14-87（1997年版）2.5《混凝土和钢筋混凝土排水管》GB/T11836-19992.6《给水排水管道工程施工及验收规范》GB50268-973适用范围
3.1本图集适用于升槽法施工采用砂石基础（土弧基础）、混凝土基础和顶进法施工（顶管）的室外埋地雨水、污水及合流等重力流无压混凝土排水管管道工程。3.2当遇有湿陷性黄土、膨胀土、多年冻土、液化土、软土等地基、应根据相关规范另作处理。
3.3本图集不适用于地震设防烈度为9度及9度以上、设计基本地震加速度值≥0.40g的地区。
3.4当管道穿越河床、堤坝、铁路路基时应经有关主管单位同意批准后才能应用本图集。
4设计原则
4.1结构设计遵照《给水排水工程埋地预制混凝土圆形管管道结构设计规程》CECS143:2002。
4.2按承载能力极限状态进行强度计算时，其表达式为：%S4.4永久作用标准值结构混凝土自重取25~26kN/m2。4.5永久作用标准值管顶回填土重力密度取18kN/m2。4.6可变作用标准值取下列二种作用中的大者计算：4.6.1车辆荷载按《城市桥梁设计荷载标准》（CJJ77-98）总说明
审核王憬山|代校对盛奕节|岁童节设计温丽晖温m喔图集号
04S516
a~aoukAca
rni Kaoaa~aou KAca

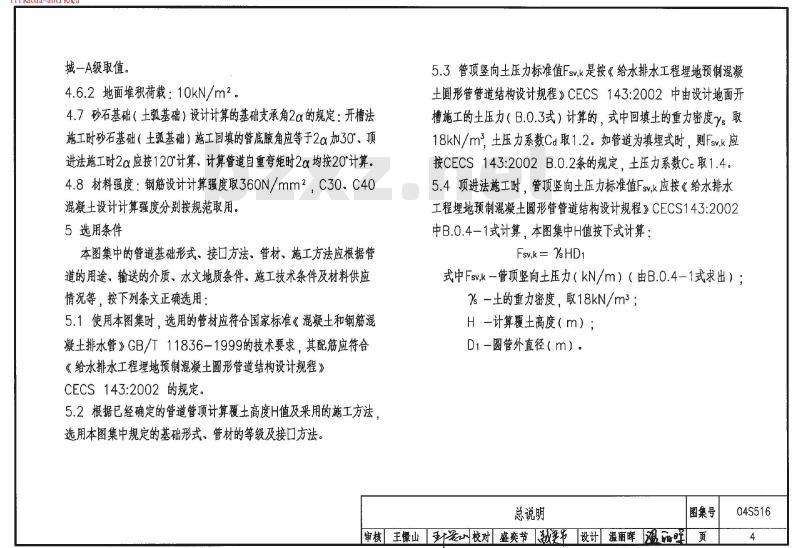

城—A级取值。
4.6.2地面堆积荷载：10kN/m2。4.7砂石基础（土弧基础）设计计算的基础支承角2α的规定：开槽法施工时砂石基础（土弧基础）施工回填的管底腋角应等于2α加30、顶进法施工时2α应按120计算、计算管道自重弯矩时2α均按20°计算。4.8材料强度：钢筋设计计算强度取360N/mm，C30、C40混凝土设计计算强度分别按规范取用。5选用条件
本图集中的管道基础形式，接口方法，管材，施工方法应根据管道的用途、输送的介质、水文地质条件、施工技术条件及材料供应情况等，按下列条文正确选用：5.1使用本图集时，选用的管材应符合国家标准《混凝土和钢筋混凝土排水管》GB/T11836-1999的技术要求，其配筋应符合《给水排水工程埋地预制混凝土圆形管道结构设计规程》CECS143:2002的规定。
5.2根据已经确定的管道管顶计算覆土高度H值及采用的施工方法，选用本图集中规定的基础形式、管材的等级及接口方法5.3管顶竖向土压力标准值Fsv,k是按《给水排水工程埋地预制混凝土圆形管管道结构设计规程》CECS143:2002中由设计地面开槽施工的土压力（B.0.3式）计算的，式中回填土的重力密度s取18kN/m土压力系数Cd取1.2。如管道为填埋式时，则Fsy.k应按CECS143:2002B.0.2条的规定，土压力系数Cc取1.4。5.4顶进法施工时、管顶竖向土压力标准值Fsy.k应按《给水排水工程埋地预制混凝土圆形管管道结构设计规程》CECS143:2002中B.0.4一1式计算，本图集中H值按下式计算：Fsv,k = %HD
式中Fsv.k-管顶竖向土压力（kN/m）（由B.0.4一1式求出）；%一土的重力密度，取18kN/m3；H－计算覆土高度（m）；
D1一圆管外直径（m）。
总说明
图集号
审核王憬山花校对盛奕节节设计温丽晖温旺页
04S516
aoaa-aou KAca
nrkaoaaaoukAca

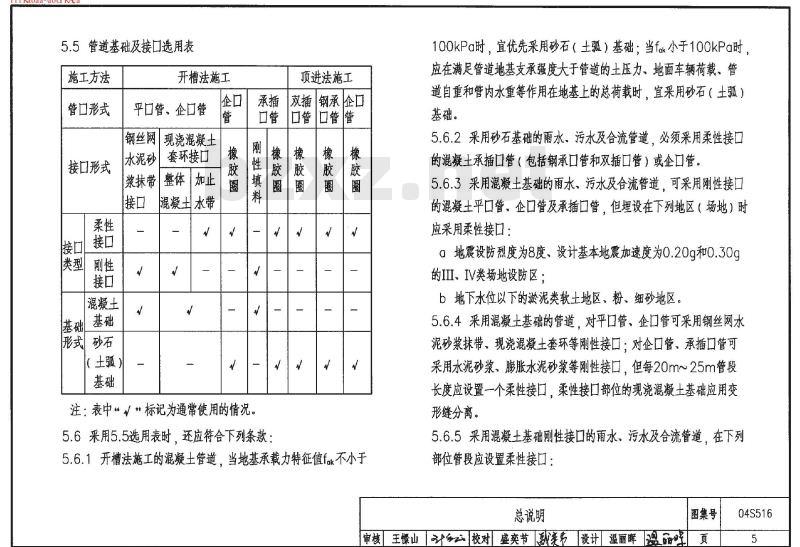

5.5管道基础及接口选用表
施工方法
管口形式
接口形式
混凝士
形式砂石
土弧）
开槽法施工
平口管、企口管
钢丝网
水泥砂
浆抹带
现浇混凝士
套环接口
整体加止
混凝土
注；表中”√”标记为通常使用的情况，橡
5.6采用5.5选用表时，还应符合下列条款：顶进法施工
钢承企口
5.6.1开槽法施工的混凝土管道，当地基承载力特征值f不小于100kPa时，宜优先采用砂石（土弧）基础；当fak小于100kPa时，应在满足管道地基支承强度大于管道的土压力、地面车辆荷载、管道自重和管内水重等作用在地基上的总荷载时，宜采用砂石（土弧）基础。
5.6.2采用砂石基础的雨水、污水及合流管道，必须采用柔性接口的混凝土承插口管（包括钢承口管和双插口管）或企口管。5.6.3采用混凝土基础的雨水，污水及合流管道，可采用刚性接口的混凝土平口管、企口管及承插口管，但埋设在下列地区（场地）时应采用柔性接口：
a地震设防烈度为8度、设计基本地震加速度为0.20g和0.30g的III、IV类场地设防区；
b地下水位以下的淤泥类软土地区，粉、细砂地区，5.6.4采用混凝土基础的管道，对平口管、企口管可采用钢丝网水泥砂浆抹带、现浇混凝土套环等刚性接口：对企口管，承插口管可采用水泥砂浆，膨胀水泥砂浆等刚性接口，但每20m~25m管段长度应设置一个柔性接口，柔性接口部位的现浇混凝土基础应用变形缝分离。
5.6.5采用混凝土基础刚性接口的雨水、污水及合流管道，在下列部位管段应设置柔性接：
总说明
审核王憬山计校对盛奕节感滚书设计温丽晖遇味图集号
04S516
oaa~aouKAca
rikaoaa~aoukAca
管道上覆土高度突变对管道上作用的荷载变化较大的部位：b管道天然地基与经地基处理（桩基处理、复合地基处理、换土回填处理等）的交接部位；
C地基土质变化、地基支承强度改变较大的部位：d管道与构筑物连接的管段，与相邻管段的接口处；e管道与管道、管道与构筑物交又处、穿越的管段：f柔性接口的位置应设置在管道纵向容易出现不均匀沉降的部位，当管道纵向不均勾沉降的范围较大时，应在管段上连续设置一个以上的柔性接口。
5.6.6顶进法施工应根据地层土质采用橡胶圈接口的钢承口管，双插口管或企口管。
5.6.7砂石基础材料一般采用中、粗砂，亦可采用天然级配砂石、级配碎石，石屑等地方材料，但其最大粒径不宜大于25mm5.6.8管道不得埋设在永久冻土层内，对大孔土，膨胀土地区应按相应地基规范进行处理后按规定施工敷管。5.7选用本图集时，应根据管道工程地质，地貌实际情况及永久地面高度，确定管道设计计算覆土高度，并按计算覆土高度选用本图集相应的图号。当管道的设计计算覆土高度超出本图集范围，应另行设计。
5.8当管道埋设在地下水位高于地面以下0.7m，且管顶覆土小于0.7m时，应对管道进行抗浮验算，并应满足抗浮稳定性抗力系数不低于1.10。
6施工要求
6.1混凝土管道应敷设在承载能力达到管道基础支承强度要求的原状土地基或经处理后回填密实的地基上。6.2当土方用机械开挖时，应保留不少于0.1m土层用人工清槽，且不得超挖，如若超挖应用砂石将超挖部分回填密实。6.3当沟槽内有地下水时，必须将地下水降至槽底以下不小于0.5m，做到干槽施工。当降水不利地基被扰动时，应进行地基处理达到要求的承载能力。
6.4砂石基础施工时，必须将管下部两侧腋角部分的砂石回填密实。6.5当原状土地基或经处理后回填密实的地基的承载能力特征值fak≥100kPa时，本图集中砂石基础C1层厚度可按下列厚度采用：当管内径D≤1000mm时，C1取100mm；当管内径1000mm总说明
图集号
审核王憬山校对盛奕节盛美节设计温丽晖温miKAc
04S516
nikaoaa-aoukAca
iikaoaa~aoukAca
6.7浇筑管道混凝土基础时，必须将管下腋角部分的混凝土浇筑密实。
6.8浇筑管道混凝土基础时，应采取加强养护等措施，防止混凝士出现裂缝。钢筋搭接等做法均按《混凝土结构设计规范》GB50010-2002执行
6.9对采用承插式接口的管道，插口插入的方向应与水流方向一致。6.10柔性接口的内部柔性填料，在交工前应注意填料的保护。6.11混凝土及水泥砂浆等刚性接口应加强养护措施，防止升裂，6.12对于采用混凝土基础的管道，沟槽回填土密实度应按《给水排水管道工程施工及验收规范》GB50268-97的规定，见图一；对于采用砂石基础的管道，沟槽回填土要求见图二。直
混凝土基础
砂石基础
I一回填土压实系数不小于0.90
I-回填土压实系数为0.90~0.93
II一回填土压实系数为0.85，如按地面道路工程近期修路要求，II区回填土压实系数必须大于0.85时，如因夯土密实度要求不能保证管道安全时，应对管道采取加固措施（如在180°混凝土基础上砌筑砖券或满包混凝土等方法）。III一回填土压实系数按地面条件要求（如上部筑路时，按道路路基要求密实度。）6.13开槽法施工的沟槽边坡坡度应符合《给水排水管道工程施工及验收规范》GB50268-97的相关规定。6.14管道两侧回填土应同时进行，高差不得大于0.3m。6.15施工期间设计地面以上临时堆土不得超过0.5m，通过大型机械时要经过结构验算。
6.16升槽达到设计高程后，应会同有关方面验槽。6.17管道应根据《给水排水管道工程施工及验收规范》GB50268-97的要求进行闭水试验及峻工验收。7本图集中的尺寸，除注明者外，均以mm为单位，总说明
图集号
审核王憬山公校对盛奕节我美节设计温丽晖温m页KA
04S516
kaoaa-aoukAca
rriKaoaa~aouKAca
压实系数：0.93
压实系数：0.85~0.90
说明：
基础断面图
1．本图适用于开槽法施工的钢筋混凝土排水管道，设计计算基础支承角2α=60。2.按本图使用的钢筋混凝土排水管规格应符合GB/T11836-1999标准。3．本图适用以下接口型式的管材：（1）采用滑动胶圈接口的承插口管（对于≤D1200的承插口管亦可采用滚动胶圈）；
（2）采用滑动胶圈接口的企口管（3）采用滑动胶图接口的双插口管（4）采用滑动胶圈接口的钢承口管。4，砂石基础可选择下列材料，其压实系数要求见基础断面图，（1）天然级配砂石，其最大粒径不宜大于25mm；（2）中砂、粗砂；
（3）级配碎石、石屑，其最大粒径不宜大于25mm。5．如为承插口管，接口处承口下亦应铺设与C1层等厚的砂石基础层。管壁厚
管内径
管基尺寸
计算覆土高度H
管内径
管壁厚
0.7H≤2.0—2.0管基尺寸
6.接口橡胶圈的物理力学性能应符合相应标准的规定,并应与管材配套供应7．图示开挖边坡，应根据地质报告、管道安装条件确定。8．管道应敷设在承载能力达到管道地基支承强度要求的原状土地基或经处理后回填密实的地基上。
9.遇有地下水时,应采用可靠的降水措施，将地下水降至槽底以下不小于0.5m做到干槽施工。
10.沟槽回填土密实度要求见总说明6.12条。11．地面堆积荷载不得大于10kN/m2，D=600~3000钢筋混凝土管
90°砂石基础
审核王憬山中校对盛奕节节设计温丽晖遥丽子ii Kaoaa~aou KAca
图集号
04S516
rii Kaoaa-aou kAca
rrKaoaa~aoukAca
压实系数：≥0.93
压实系数：0.85~0.90
说明：
基础断面图
1，本图适用于开槽法施工的钢筋混凝土排水管道，设计计算基础支承角2α=90°2.按本图使用的钢筋混凝土排水管规格应符合GB/T11836-1999标准。3．本图适用以下接口型式的管材：（1）采用滑动胶图接口的承插口管（对于≤D1200的承插口管亦可采用液动胶图）；
（2）采用滑动胶图接口的企口管：（3）采用滑动胶圈接口的双插口管：（4）采用滑动胶圈接口的钢承口管。4．砂石基础可选择下列材料,其压实系数要求见基础断面图，（1）天然级配砂石，其最大粒径没不宜大于25mm；（2）中砂、粗砂；
（3）级配碎石、石屑，其最大粒径不宜大于25mm，5．如为承插口管,接口处承口下亦应铺设与C1层等厚的砂石基础层管内径
管壁厚
管基尺寸
计算覆土高度H
管内径
管壁厚
0.7≤H≤3.0/3.0管基尺寸
6.接口橡胶圈的物理力学性能应符合相应标准的规定,并应与管材配套供应7图示开挖边坡，应根据地质报告管道安装条件确定。8.管道应敷设在承载能力达到管道地基支承强度要求的原状土地基或经处理后回填密实的地基上。
9.遇有地下水时,应采用可靠的降水措施，将地下水降至槽底以下不小于0.5m做到干槽施工。
10.沟槽回填土密实度要求见总说明6.12条。11，地面堆积荷载不得大于10kN/m2D=400~3000钢筋混凝土管
120°砂石基础
审核王憬山日易心校对盛奕节书设计温丽晖丽i Kaoaa-aou KAca
图集号
04S516
iriKaoaa-aoukAca
rriKaoaa~aouKAca
压实系数：≥0.93
压实系数：0.85~0.90
说明：
基础断面图
1．本图适用于开槽法施工的钢筋混凝土排水管道，设计计算基础支承角2α二120。2.按本图使用的钢筋混凝土排水管规格应符合GB/T11836-1999标准、3．本图适用以下接口型式的管材：（1）采用滑动胶图接口的承插口管（对于≤D1200的承插口管亦可采用滚动胶圈）；
（2）采用滑动胶图接口的企口管（3）采用滑动胶圈接口的双插口管：（4）采用滑动胶圈接口的钢承口管。4．砂石基础可选择下列材料,其压实系数要求见基础断面图，（1）天然级配砂石，其最大粒径不宜大于25mm；（2）中砂、粗砂：
（3）级配碎石、石屑，其最大粒径不宜大于25mm，5，如为承插口管,接口处承口下亦应铺设与C1层等厚的砂石基础层管内径
管壁厚
管基尺
计算覆土高度H
管内径
0.7≤H≤3.5
管壁厚
3.5管基尺寸
6．接口橡胶圈的物理力学性能应符合相应标准的规定,并应与管材配套供应，7．图示开挖边坡，应根据地质报告、管道安装条件确定，8.管道应敷设在承载能力达到管道地基支承强度要求的原状土地基或经处理后回填密实的地基上。
9．遇有地下水时,应采用可靠的降水措施，将地下水降至槽底以下不小于0.5m，做到于槽施工。
10.沟槽回填土密实度要求见总说明6.12条11．地面堆积荷载不得大于10kN/m2，D=300~3000钢筋混凝土管
150砂石基础
图集号
审核 王憬山科校对 盛爽节芝节设计温丽晖温哦i Kaoaa-aou KAca
04S516
rrrKaoaa~aoukAca
iKaoaaaouKAca
压实系数：≥0.93
压实系数：0.85~0.90
说明：
基础断面图
1．本图适用于开槽法施工的钢筋混凝土排水管道，设计计算基础支承角2α150°2.按本图使用的钢筋混凝土排水管规格应符合GB/T11836-1999标准。3．本图适用以下接口型式的管材：（1）采用滑动胶圈接口的承插口管（对于≤D1200的承插口管亦可采用滚动胶圈）；
（2）采用滑动胶圈接口的企口管：（3）采用滑动胶圈接口的双插口管：（4）采用滑动胶圈接口的钢承口管，4．砂石基础可选择下列材料,其压实系数要求见基础断面图。（1）天然级配砂石,其最大粒径不宜大于25mm（2）中砂、粗砂；
（3）级配碎石、石屑，其最大粒径不宜大于25mm。5．如为承插口管,接口处承口下亦应铺设与C1层等厚的砂石基础层管内径
管壁厚
管基尺寸
计算覆土高度H
管内径
0.7≤H≤4.5
管壁厚
4.5管基尺寸
6．接口橡胶圈的物理力学性能应符合相应标准的规定,并应与管材配套供应，7．图示开挖边坡，应根据地质报告、管道安装条件确定。8．管道应敷设在承载能力达到管道地基支承强度要求的原状土地基或经处理后回填密实的地基上。
9．遇有地下水时,应采用可靠的降水措施，将地下水降至槽底以下不小于0.5m，做到干槽施工。
10.沟槽回填土密实度要求见总说明6.12条。11．地面堆积荷载不得大于10kN/m2，D=200~3000钢筋混凝土管
180°砂石基础
图集号
04S516
审核 王憬山校对 盛奕节威笑节设计温丽 鸡丽r Kaoaa-aou KAca
riKaoaa-aouKAca
niKaoaa~aoukAca
压实系数：≥0.93
压实系数：0.85~0.90
说明：
基础断面图
1．本图适用于开槽法施工的钢筋混凝土排水管道，设计计算基础支承角2α=602．按本图使用的预应力管应符合附录二的要求。3．本图适用以下接口型式的管材；（1）采用滚动胶圈接口的承插口管；（2）采用滑动胶圈接口的承插口管，4．砂石基础可选择下列材料,其压实系数要求见基础断面图、（1）天然级配砂石,其最大粒径不宜大于25mm；（2）中砂、粗砂
（3）级配碎石，石屑，其最大粒径不宜大于25mm。5．承插口管接口处承口下亦应铺设与C1层等厚的砂石基础层管内径
管壁厚
计算覆土高度H
管基尺寸
0.7≤2.0
2.06.接口橡胶圈的物理力学性能应符合相应标准的规定,并应与管材配套供应7．图示开挖边坡，应根据地质报告、管道安装条件确定。8.管道应敷设在承载能力达到管道地基支承强度要求的原状土地基或经处理后回填密实的地基上。wwW.bzxz.Net
9.遇有地下水时,应采用可靠的降水措施，将地下水降至槽底以下不小于0.5m，做到干槽施工。
10.沟槽回填土密实度要求见总说明6.12条。11。地面堆积荷载不得大于10kN/m2D=600~2000预应力混凝士管
90°砂石基础
审核王憬山乐斗校对盛奕节溪节设计温丽晖鸡miiKaoaa~aouKAca
图集号
04S516
iiKaoaa~aouKAca
